引用于 访客 在 2023年1月22日, 11:413087720180561325232 这个6轴esp32板卡无继电器接线口，主轴接哪里
3087720180561325232
这个6轴esp32板卡无继电器接线口，主轴接哪里
引用于 grbl 在 2023年1月22日, 13:39 如有需要,可自行购买继电器模块, 购买地址https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-24362052676.11.54c4546enwjEFM&id=38915179393 DC+接控制板5V,DC-接控制板GND, 为继电器开关动作提供动力(现在的控制板右边的5V和GND标注反了) IN接控制板M3(通常意义为主轴开,M5关)或M8(通常意义为水开,M9关),为继电器的控制信号 另一头接法参考图2

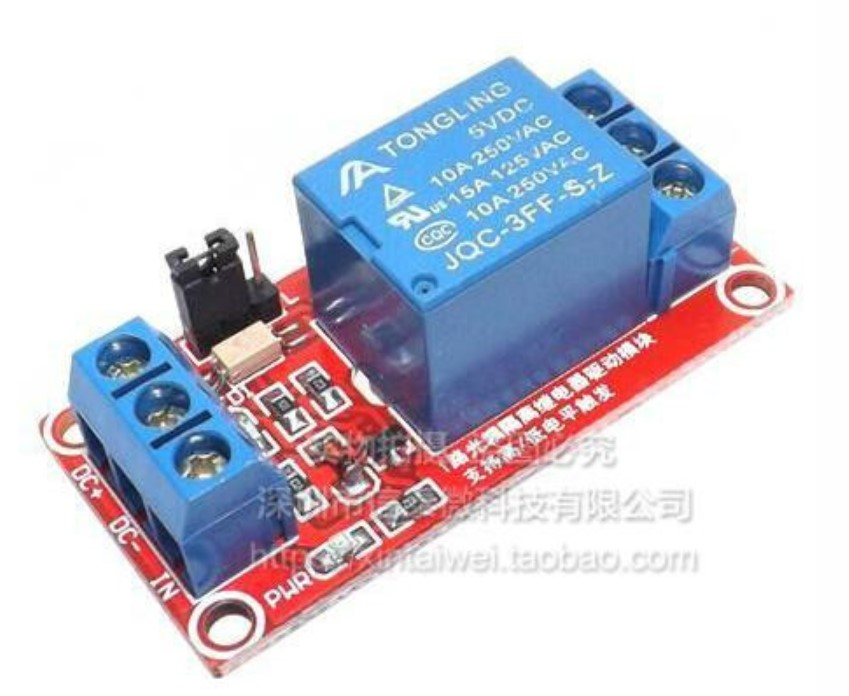

如有需要,可自行购买继电器模块, 购买地址https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-24362052676.11.54c4546enwjEFM&id=38915179393
DC+接控制板5V,DC-接控制板GND, 为继电器开关动作提供动力(现在的控制板右边的5V和GND标注反了)
IN接控制板M3(通常意义为主轴开,M5关)或M8(通常意义为水开,M9关),为继电器的控制信号

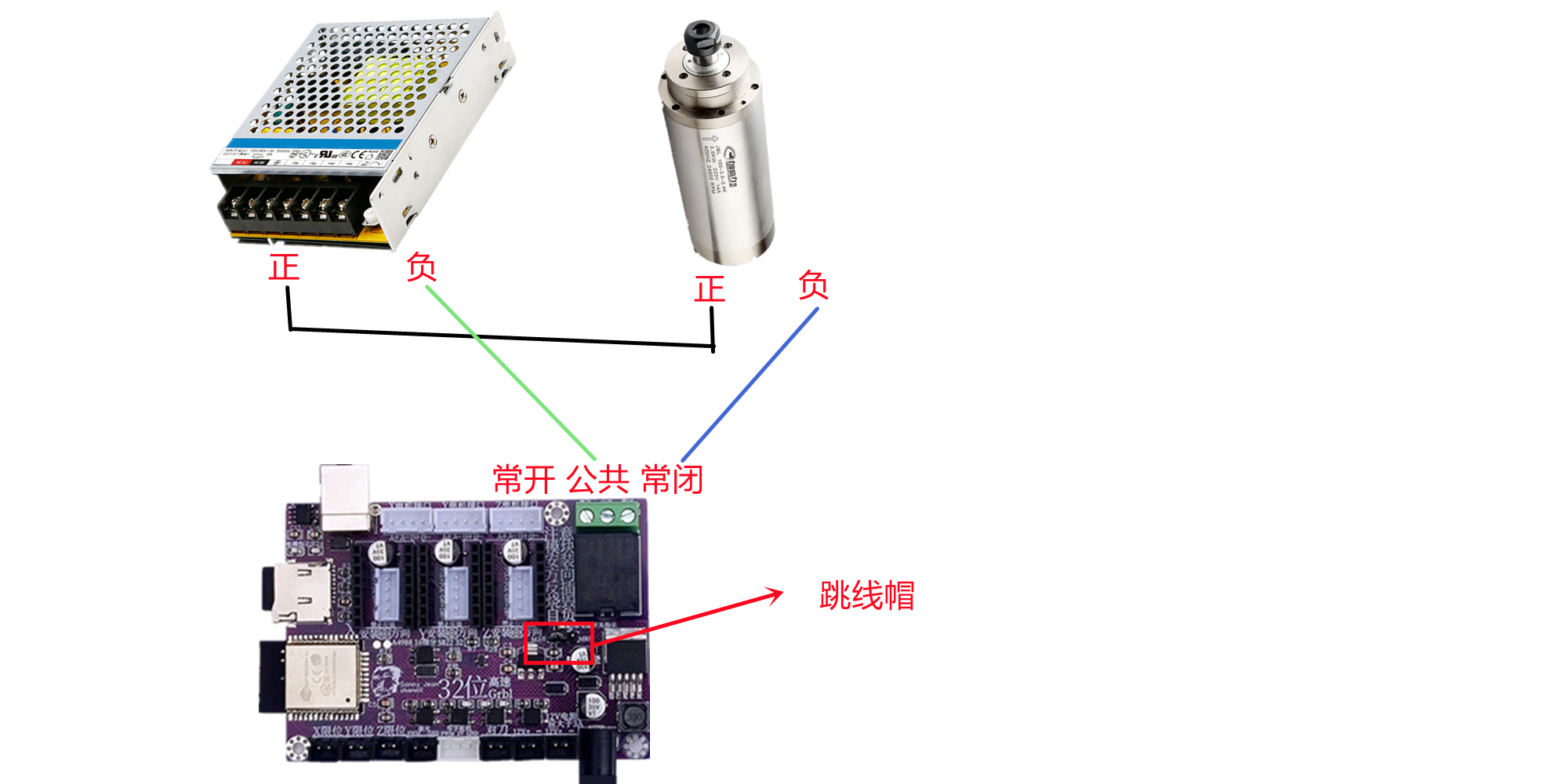

另一头接法参考图2
