encs数控系统带有一个660MHZ&GE8300的GPU,故支持实时3D刀路查看

在主页点击 <文件管理> ,从本地磁盘或者用户U盘里选择一个加工文件,点击载入加工,即可看到该加工文件的3d刀路模拟路径

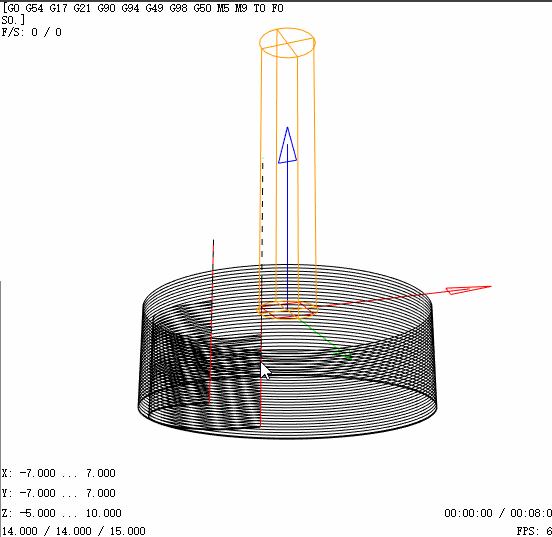

3D刀路仿真窗口可以使用鼠标放大/缩小/旋转查看

但是默认设置窗口不可点击,你可以在系统设置 3327行左右选择<使3D仿真窗口可点击>

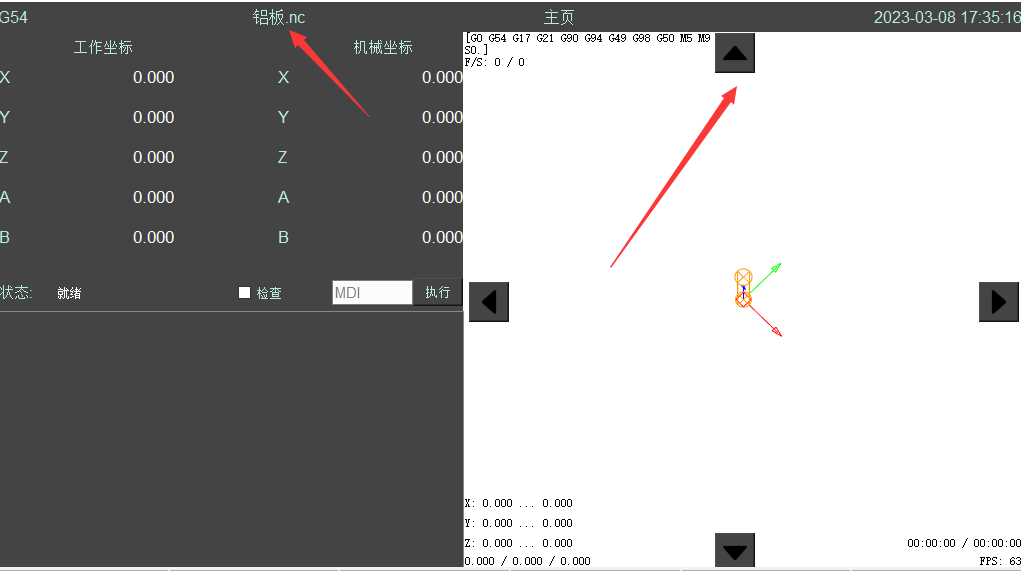

(为什么我要设置成默认不可点击呢?因为旋转等操作需要多点触控,电阻屏不支持,点击起来体验不佳,干脆关了,那为什么我不用支持多点触摸的电容屏呢?并不是老陈为了降成本啥的,而是这个使用场景算是工业环境吧,虽然我们大多数都是DIY类)虽然关闭了3D窗口的点击功能,但是你可以通过点击 <加工文件名> ,会有4个方向按钮,可以旋转视角

你还可以通过点击 <系统时间> 进行视图显示的切换/放大/缩小
