控制器带有一个GPU,支持G代码刀具路径实时仿真,
你可以通过右侧按钮来调整显示视角:
右下角右边分别为实时运行时间和预估运行时间:
左下角左边显示的是G代码的加工范围信息:
|X: min … max | X轴范围 | X方向的最小到最大坐标 |
| Y: min … max | Y轴范围 | Y方向的最小到最大坐标 |
| Z: min … max | Z轴范围 | Z方向的最小到最大坐标 |
| x / y / z | 工件尺寸 | X尺寸 / Y尺寸 / Z尺寸 |
你可以通过双手捏合来放大和缩小,或者鼠标滚轮,
可以通过三指(3个触摸点)触摸来拖动刀路显示,或者鼠标左键,
由于GPU性能和内存限制,你不能载入无限大的G代码来仿真,默认小于4MB的文件自动仿真,
可以通过设置来关闭仿真
大于3轴的加工文件,建议关闭3D刀路仿真,有可能会导致程序载入崩溃(目前尚未修复),

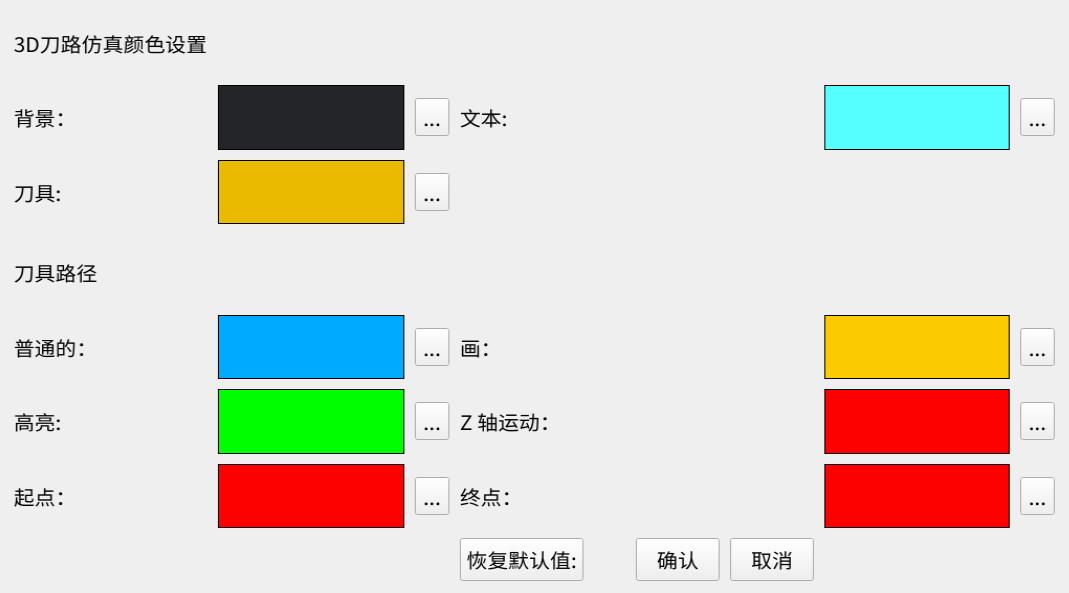

最后,你还可以自定义刀路仿真的颜色,
