注释
|
不要忘记 ENBL- 输入的 GND。
|
|

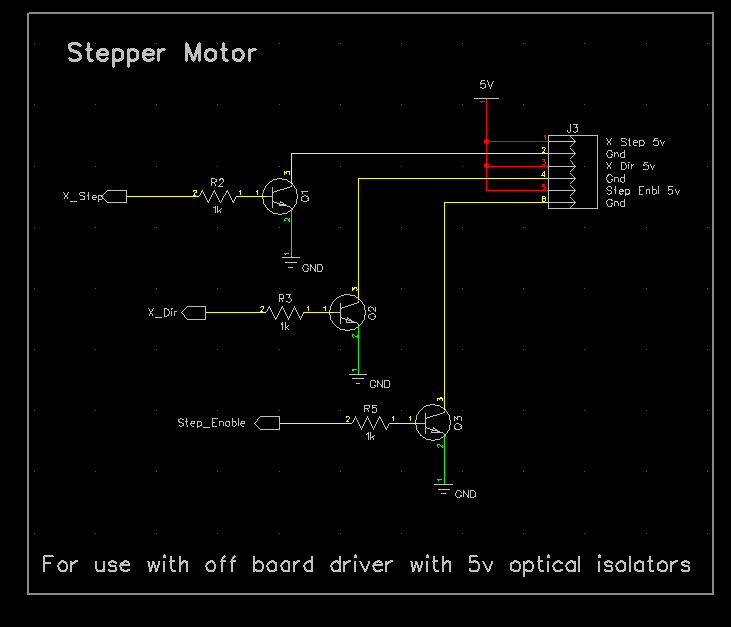

ESP32 为 3.3V。那些通常使用光学隔离器。它们需要 5V（或更高的外部电阻）。它们消耗大约 10mA 的电流。我不认为我的 Dev Board V3.5 可以工作。 许多电平转换器在高端使用上拉电阻，因此无法提供足够的电流。 我最近在我的String Art Machine的一个轴上使用了类似的驱动程序。我使用简单的晶体管来切换低端 (PUL-) 并将高端 (PUL+) 直接连接到 5V。它工作得很好。 这是该示意图的一部分。
我想知道如果 ESP32 试图直接在低端吸收电流会发生什么 |
|

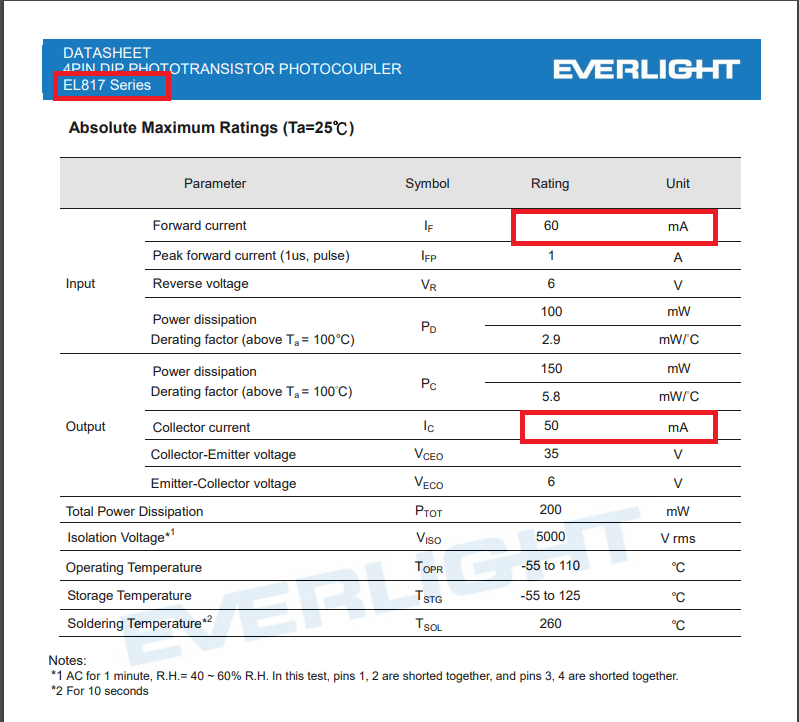

在这里使用像 EL817 这样的光晶体管会很棒，但是我正在阅读 ESP32 在 GPIO 上输出的电流只有区区 12mA。 这不适用于EL817 |
|
我错过了。很好的发现。 |
杰西特尔 评论 2019 年 8 月 21 日 •

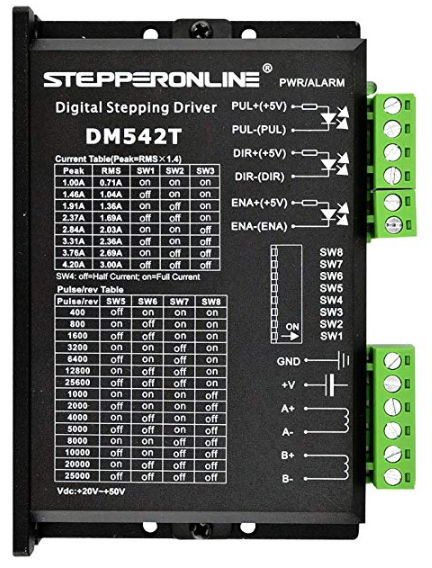

想要在运行 GRBL 的 ESP32 上使用 DM542T 步进驱动器。我希望我在正确的区域发布这些问题？如果没有，请原谅我。
我不介意使用 PCB，如果它为我提供用于轴和主轴的 5V 电平转换器以及用于限位开关等的盖帽。Grbl_ESP32 CNC 开发板 V3.5 是我应该使用的板吗？
我发现主轴销是水平移动的。Grbl_ESP32 CNC 开发板 V3.5 上的方向和脉冲引脚电平是否转移到 5V？

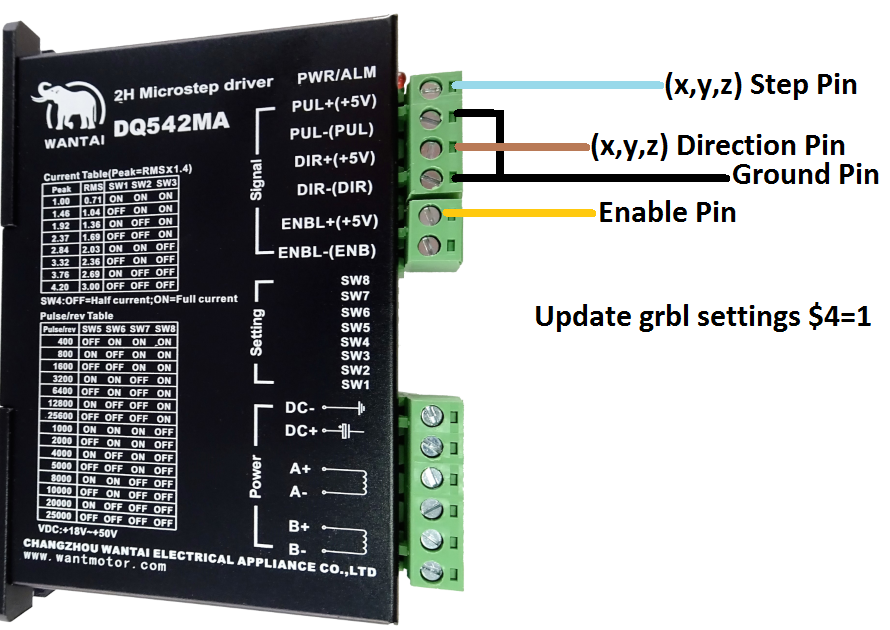

看下图，这是从 Grbl_ESP32 CNC 开发板 V3.5 接线的正确方法吗？
https://www.amazon.com/gp/product/B06Y5VPSFN/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1
