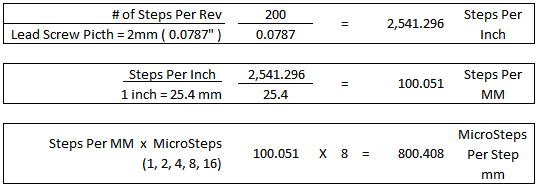

关闭 rseijo 打开了这个问题 2017 年 2 月 22 日 · 3条评论 关闭 Y 轴切割倒置#133 rseijo 打开了这个问题 2017 年 2 月 22 日 · 3条评论 注释 赛约 评论了 2017 年 2 月 22 日 • 编辑 大家好， 我完成了硬限位开关的接线，它们按计划工作！ 我决定运行 G 代码设计（没有钻头）以查看 Linkspite CNC 的性能。我发现了两个问题： 第一。Y 轴正在倒置切割，它移动到 Y+ 位置以开始切割，该切割应从 ZeroXY 位置开始。（X 轴在正确的方向上移动。） 当我使用 Jog 命令时，X、Y 和 Z 轴在正确的方向上移动。请注意，我确实必须将Direction port invert，mask设置为 $3=7（见下图）以在使用 Jog 时更正行程。 第二。成品很小。4.6″ 宽 (X) x 2′ 高 (Y) 的东西被压缩到一半大小。 这是默认值 $100、$101 和 $102 – [X,Y,Z] steps/mm 的结果吗？ $100=250.000 $101=250.000 $102=250.000 https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#100-101-and-102–xyz-stepsmm 然而，我参考了配置说明，我无法找到步进电机规格“JLB 步进电机，型号 17HS1352-P4130”来计算 steps_per_mm = (steps_per_revolution*microsteps)/mm_per_rev 另外如何确定每转的毫米数？ 啄木鸟卡（ATmega328 芯片）已刷入 GRBL v1.1f 并具有 A4988 步进电机驱动程序 方向端口反转，掩码为 $3=7 谢谢拉尔夫 作者 赛约 评论了 2017 年 2 月 23 日 更新; 请审查和评论这是否合适。 T8 型导螺杆 = 2mm 螺距。步进电机规格为每转 200 步对轴的计算步数/mm 进行 如下更改 $100=800.408 $101=800.408 $102=800.408 使用以下计算方法 朗瓦特 评论了 2017 年 2 月 23 日 为什么将英寸与公制导螺杆混合使用？ 200 步/2 毫米 = 100 步/毫米，100 步 * 8 = 800 微步/毫米 贡献者 香奈儿 评论了 2017 年 3 月 6 日 因不活动而关闭。 chamnit已完成 关闭 2017 年 3 月 6 日 喜欢 (0) 允许关闭主轴 (M5) #168 删除文件上的可执行位 #169 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭 无法在 gsender 1.2.0 中打开 .gcode 文件 #367 RaspberryPi 运行 gsender 时出现问题 #89 向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭无法在 gsender 1.2.0 中打开 .gcode 文件 #367RaspberryPi 运行 gsender 时出现问题 #89向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473功能请求：抑制发送到机器的 gcode 中的 gcode 注释。 #444 关闭通过网络连接进行连接 #171操纵杆运动的剩余问题 #204 关闭新版本认为我的机器一直处于锁定状态 #474 关闭
.jpg "Y 轴切割倒置 #133"){kind=avatar}
.png "Y 轴切割倒置 #133"){kind=avatar}
.jpg "Y 轴切割倒置 #133"){kind=avatar}
大家好，
我完成了硬限位开关的接线，它们按计划工作！
我决定运行 G 代码设计（没有钻头）以查看 Linkspite CNC 的性能。我发现了两个问题：
第一。Y 轴正在倒置切割，它移动到 Y+ 位置以开始切割，该切割应从 ZeroXY 位置开始。（X 轴在正确的方向上移动。）

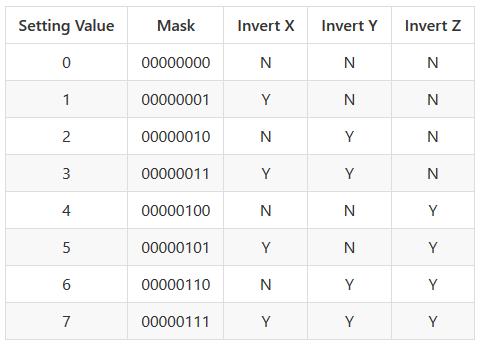

当我使用 Jog 命令时，X、Y 和 Z 轴在正确的方向上移动。请注意，我确实必须将Direction port invert，mask设置为 $3=7（见下图）以在使用 Jog 时更正行程。
第二。成品很小。4.6″ 宽 (X) x 2′ 高 (Y) 的东西被压缩到一半大小。
这是默认值 $100、$101 和 $102 – [X,Y,Z] steps/mm 的结果吗？
$100=250.000
$101=250.000
$102=250.000
https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#100-101-and-102–xyz-stepsmm
然而，我参考了配置说明，我无法找到步进电机规格“JLB 步进电机，型号 17HS1352-P4130”来计算
steps_per_mm = (steps_per_revolution*microsteps)/mm_per_rev
另外如何确定每转的毫米数？
啄木鸟卡（ATmega328 芯片）已刷入 GRBL v1.1f 并具有 A4988 步进电机驱动程序
方向端口反转，掩码为 $3=7
谢谢拉尔夫
