@spelle: 你的图片没有显示圆圈，但我碰巧在 UGS 回购上看到你的帖子并且有图片。Grbl 不应该做那样的事情。您能否向我们发送您正在使用的 g 代码片段，以及 Grbl 的版本和您的系统设置。这些将大大有助于我们诊断您的问题。 |
.png "Circle 工作期间的奇怪路径 #276"){kind=avatar}
|
是的，对不起。错误的图片..我的错误。我更新了这个问题。 我的设置是 Shapeoko，升级很少（ACME Z 轴 + 双 Y 电机）。GRBL 的版本是 0.8c。我使用 Will’s UGS v1.0.7（启用了太长的行缩短） 以下是 -0.5mm 处第一遍的 GCode： （由 PartKam 版本 0.05 生成） G21 G90 G40 (Fan_inside) 希望这可以帮助。 |
|
@spelle：我不确定 UGS 的代码缩短功能有什么作用，但我认为它会删除 g 代码中额外的有效数字，这样 Grbl 的输入就不会溢出（它只能接受每块约 70 个字符减去空格和评论）。要排除这种情况，请尝试截断您的 g 代码的问题部分，以便您的所有值在句点后不超过 2（毫米）或 3（英寸）数字。你的机器实际上不可能有比这更高的精度。 如果这解决了问题，您将需要生成具有较低有效数字的 g 代码，或者查看 UGS 的代码缩短功能是否存在无法正确缩短的错误。 |
.png "Circle 工作期间的奇怪路径 #276"){kind=avatar}
|
也有可能您的 100 进给速度太快，机器无法跟上，并且由于机械问题您正在跳过步骤。 你能拿起笔尝试不切割地画出路径吗？ |
|
好吧，只关注第一关。后续通过（步长为 0.5 毫米）是可以的，完美的圆。 |
|
@spelle：我今天早上在我用于开发的 Grbl 模拟工具上试用了您的一些代码。它已经过时了，但应该非常接近实际发生的情况。长话短说，我在你的 g 代码中发现了两个实例，弧线移动太小，Grbl 无法追踪（第 14 和 38 行，从 G21 开始计算）。 因此，如果前面提到的测试不能解决您的问题，请尝试将您的弧线转换为明确的 G1 线运动。我认为有一些工具可以为您执行此操作，或者您可以尝试告诉您的后处理器使其生成的电弧更长（这意味着电弧行程大于一毫米）。如果这解决了您的问题，我认为我们将其隔离并暂时运行您的 g 代码，如前所述。 同时，我将研究检查弧生成代码以确保当它遇到太短的弧时，它只是将它移动到目标位置而不生成弧中的中间点。它应该仍然在弧度误差范围内。 无论如何，请让我们知道您的进展，以便我们确保此问题得到解决。 |
|
@spelle: 你对这个问题的态度是什么？你能找出问题所在吗？ |
|
直到现在我都没有时间进行这些测试。这两周我不在家。希望我下周有时间。 |
你好，
我做了一项工作，包括铣一个圆。

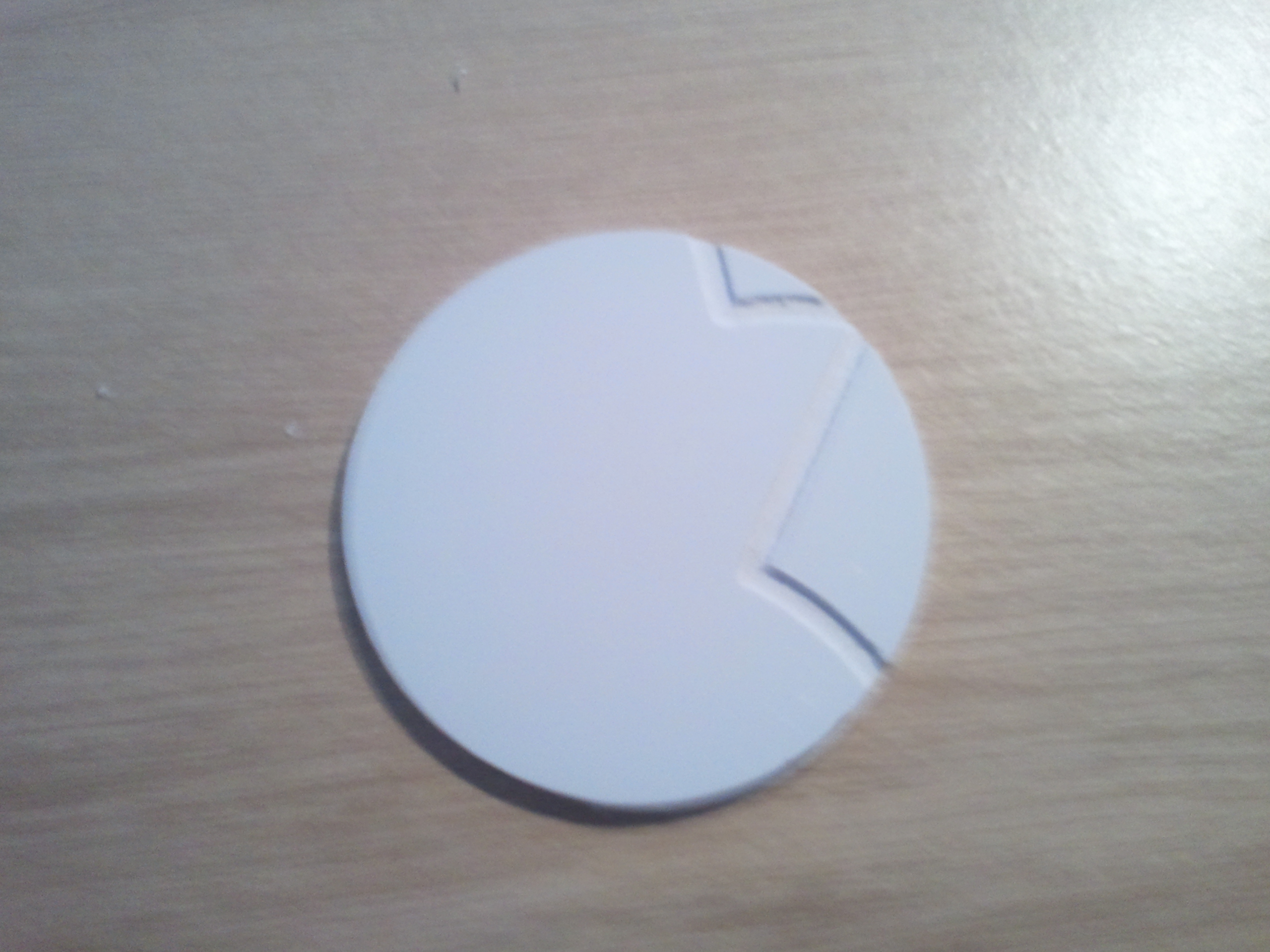

对于第一遍，它做了一条奇怪的路径（参见图片）。而模拟工具以及可视化工具显示完美的圆圈。
它在另一个 Circle 作业上也做了同样的事情。
谢谢 ！
干杯！
