嗨，约翰利夫，

它确实发生了，Solidworks 2018 内置了 CAM。因为我同时拥有 Solidworks 和基于 GRBL 的小型铣床，所以我对使用您启动的后处理器非常感兴趣。你能告诉我你到目前为止获得的任何文件吗？Solidworks 支持根本不感兴趣。他们只在大型机器上工作….

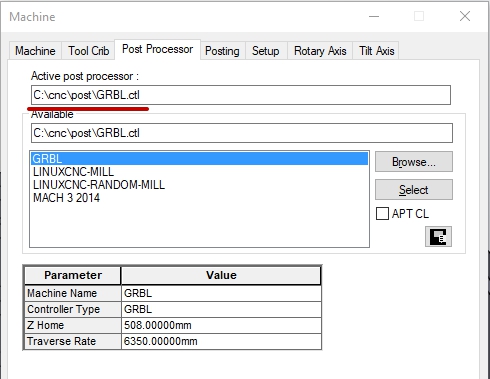

我无法访问 Cam works 2018 中的后处理器，只有我可以访问铣床，你能帮帮我吗？

我也一直在尝试使用 GRBL 和通用 GCode 发送器以及 XYZ Carve（类似于 XCarve）启动和运行 Solidworks CAM（Camworks），但收效甚微。
直线切割还好，好像一点都不喜欢弧线。我试过调整很多设置，并使用这里共享的 POST 但没有取得太大成功。大多数情况下，它会给出错误 33，但也会出现其他一些错误。
有谁知道如何让它全部工作？它似乎介于 solidworks 生成的弧线和 GRBL 期望的精度之间。
到目前为止，我已经使用了 Solidworks 推荐的 M3Axis 教程和 Mach3 POST。
感谢您的任何帮助。

如果在公制模式下，您将需要输出 5 位小数精度。不知道英寸但也许是 6？
问题是，许多这些 CAM 系统输出非常小的弧，大约 0.1 毫米弧长，在这个尺寸下，端点的精度至关重要。

确保 UGS 不会截断小数精度！UGS 有一堆背景设置，可以破坏完美的 Gcode。

你能增加最小弦长吗？根据我使用 Fusion360 柱的经验，大约 0.5 毫米应该可以做到。

谢谢您的帮助。
Camworks 似乎只输出 3 位数，我需要研究如何增加它。我已经仔细研究了 Solidworks/Camworks 中的所有设置，我还没有找到弦长设置，它可能是“样条精度”默认值 =0.03，我会尝试将其更改为 0.5。
在 Camworks 外部环境中更改 .mac 文件中的设置似乎没有任何区别，也许我没有找到正确的设置。如果失败，我认为它需要通过 Universal Post Generator 自定义帖子，也许设置就在那里。
否则你能告诉我关键的 UGS 背景设置是什么以及如何更改它们吗？
$12（建议 0.002）似乎是一个检查，而不是一个功能命令。
再次感谢。

我找到了 GRBL 设置….
截断十进制数字 – 4
将弧线转换为直线 (G2/G3 ->G1)- N
小弧阈值 (G2/G3 ->G1)mm – 2
小弧段长度 mm – 1.3

谁能建议最佳设置？

我仍然认为基本问题是 Camworks 一开始似乎只输出 3 位小数。

也许这可以帮助您修改帖子
https://www.youtube.com/watch?v=vXe0s5IbpC4

亲@johnlife非常感谢您分享您的 GRBL 后处理器。我想将它与Smoothieware一起使用，我想我必须为此对其进行一些编辑。您介意也共享源文件吗？

对于仍在搜索此内容的任何人：http ://www.restrictedayerspace.net/cnc/grbl-postprocessor-for-solidworks/

你好，

如果有人对使用 Solidworks CAM 或 CAMWorks 感兴趣，那么我已经为 GRBL 机器组装了一个后处理器。它托管在https://github.com/msbealo/GRBL-Post

它仍在测试和开发中，但我认为它看起来是正确的。我一直在我的控制器上测试它，但我还没有做任何削减，因为我的机器正在重建中。如果您需要任何修改，请告诉我。

PS 请谨慎使用。

嗨
，我还没有看过 1 小时的 UPG 教程……
谁能告诉我 UPG 中是否以及在哪里有 GRBL 无法接受的不使用 GCODE 的功能？
谢谢

如果有人感兴趣，问题的根源，至少对我来说，似乎是 GRBL 被小圆弧上的刀具补偿 – G41 和 G42 – 弄糊涂了。

这可以在 CAMWorks 中关闭 – 在操作参数、NC 中，将“CNC 补偿”设置为关闭。

这花了很多时间才弄清楚，我还没有弄清楚如何通过编辑自定义帖子或除在 CAMWorks 中关闭之外的任何其他方式来禁用 G41、G42

可能还有一些其他因素，我相信我有典型的 GRBL 和发件人设置，但我尝试过的所有公共后处理器都有同样的问题，所以它可能特定于我的设置。

它似乎主要是由电弧引入线引起的，但有时会以小半径跳动。

可能是我的 GRBL 构建需要更新，目前它没有错误 20 G41 或 G42。

还有 1.1f。

从历史上我可以看出，GRBL 在运行弧时对小数位数和弧尺寸很敏感，如果一切不匹配，就会触发错误 33。

我在 MACH4 指南中找到了这个

“应该在线性导入移动中启用刀具补偿；如果在带有圆弧的块中启用刀具补偿，则会产生错误。如果偏移量中的值不是零，则此导入移动
可能不会平行于编程的路径，见图 28、34 和 35。起始
程序段的终点是与下一个程序段中的运动成 90° 角并处于偏移距离处的点。参见
图 30 的示例。这线性移动必须长于偏移量，否则会
出现错误。此外，如果刀具路径的任何段短于偏移量，则
可能会出现过切，请参见图 31。刀具路径显示在Mach 将显示带有 comp 的实际刀具路径，检查
以确保在运行零件之前没有凿痕或异常。”
https://machmotion.com/documentation/Software/Mach4/Mach4-G-and-M-Code-Reference-Manual.pdf

这正是我一直遇到的问题，我认为主要是关于带弧的导入，还有其他小弧。
如果我能弄清楚如何通过后处理器禁用 cutter comp，那就太好了。
我猜大多数人用来为 GRBL 编写 GCODE 的 CAM 软件没有使用刀具补偿，而且发送者没有使用它的设施，所以很少有人看到这个问题。
