带 Arduino UNO 的 TTL 激光以及如何添加 $30=1;31 美元;32 美元到 Grbl 激光 #360

推推 grbl 1年前 (2023-01-25) 196次浏览
关闭
ihab2010 开了这个issue 2018 年 5 月 21 日 · 13条评论
关闭

注释

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

你好,
我的 X 轴电机工作
我的 Y 轴电机工作
我有激光
https://www.ebay.com/itm/EleksMaker-445nm-7000mW-Blue-Laser-Module-TTL-PWM-对于-激光雕刻机-/112710815996

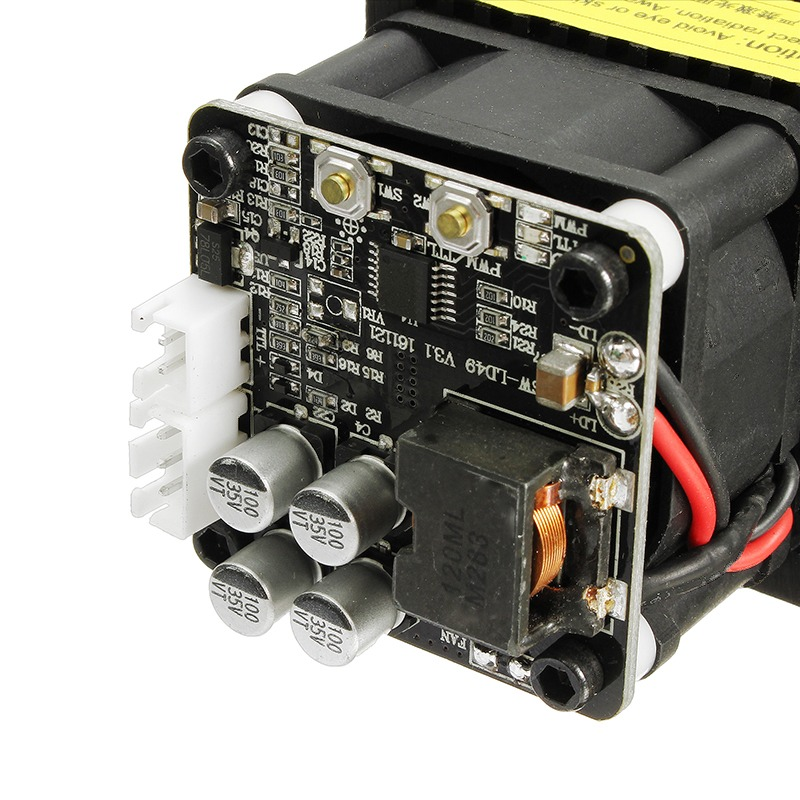

它有电源适配器和驱动板,如照片 它还有 TTL + 和 TTL – 和 PWM 它没有任何 pdf 文档。 我试图阅读有关将它连接到 Arduino UNO Pin 11 或 Pin 12 的信息, 现在需要在 G 代码行中添加有关主轴的行当 我尝试添加它时,它会给我红色警报(如禁止进入标志) 如何添加 $30=1 ; 31 美元;32 美元到 Grbl Laser 如何启动并运行我的激光器? 你能帮我吗
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

你有什么版本的 GRBL。
1.1 版包括 $30、$31、$32。
0.9 版没有。

TTL+ 连接到引脚 11,TTL – 连接到 Arduino 上的 GND。

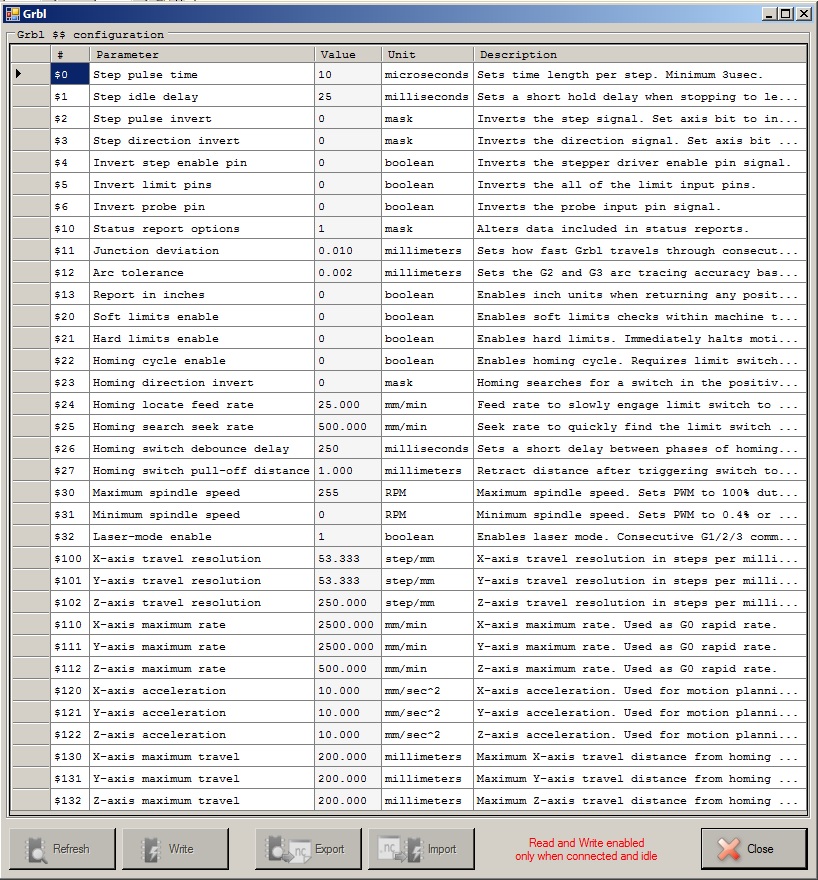

如果您启动 LaserGRBL 并单击“连接”,然后单击“Grbl”菜单(左上角),然后选择“Grbl 配置”,如果您使用的是 1.1 版,您应该会看到这样的 GRBL 设置列表:

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
显然您的设置不会与图片中的设置相同,但您可以编辑设置以适合您的机器。
$30=255(最大主轴速度/激光功率)
$31=0(最小主轴速度/激光功率)
$32=1(启用激光模式)

要编辑列表,只需将鼠标移动到“值”列,选择您想要的那个,然后左键单击它两次但速度不快,正常的双击似乎太快而无法注册和启用编辑。
在第一个中输入你想要的值,然后按回车,它会跳到下一个。
完成设置后,单击底部的写入按钮。这些设置将存储在 Arduino 上的 GRBL 中,直到您再次更改它们。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
作者

您好,
感谢您的及时回复。
我更改为 Grbl 1.1
命令 $30 到 $32 现在在表中。
但是,激光仍然在运行(我的意思是风扇和弱光激光)
我无法燃烧任何东西。即使从任何照片发送我的 gcode。
你能告诉我如何在连接我的 pwm 或 TTL 时将我的电源连接到激光吗,有 2 个插座,一个有 2 个引脚 TTL + 和 TTL – 另一个有三个引脚 PWM 和 + amd -,我把我的电源在这个 + 和 – 中,我可以用其余的 (PWM, +, -) 做什么?
有什么测试方法可以确保激光 cn 燃烧而不是只发出微弱的光吗?
谢谢

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
斯图尔特B4 评论了 2018 年 5 月 25 日

你好。
您应该只能使用连接到 Arduino 引脚 11 的激光驱动板的 TTL + 和连接到 Arduino GND 的激光驱动板的 TTL – 。

我查看了您拥有的激光器的 Ebay 链接,上面说激光器没有可调焦距。
《光型:不可调、点状、聚焦》

这意味着您必须将激光与工件的高度设置为恰好正确的距离,以便聚焦到最小点。

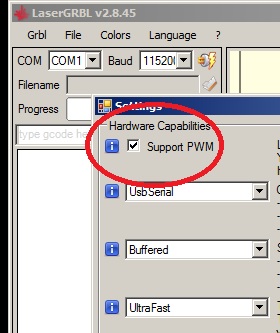

您是否在 LaserGRBL 设置中启用了 PWM 按钮?
像这样。
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

您是否也将这些设置为 0 和 255。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

还有一件事。当您加载图片并准备好刻录时,在尝试刻录它之前,您可以单击“文件”菜单并单击“保存程序”。
它将 GCode 保存在一个文件中。然后你能打开它看看并复制代码的前几行并将它们或它的屏幕截图粘贴到你的回复中吗?

您是否尝试按下驱动板顶部的 TTL/PWM 按钮。它应该点亮板上的 TTL 或 PWM LED,以便您知道它处于哪种模式。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
作者
ihab2010 评论了 2018 年 5 月 25 日 通过电子邮件
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

你好。

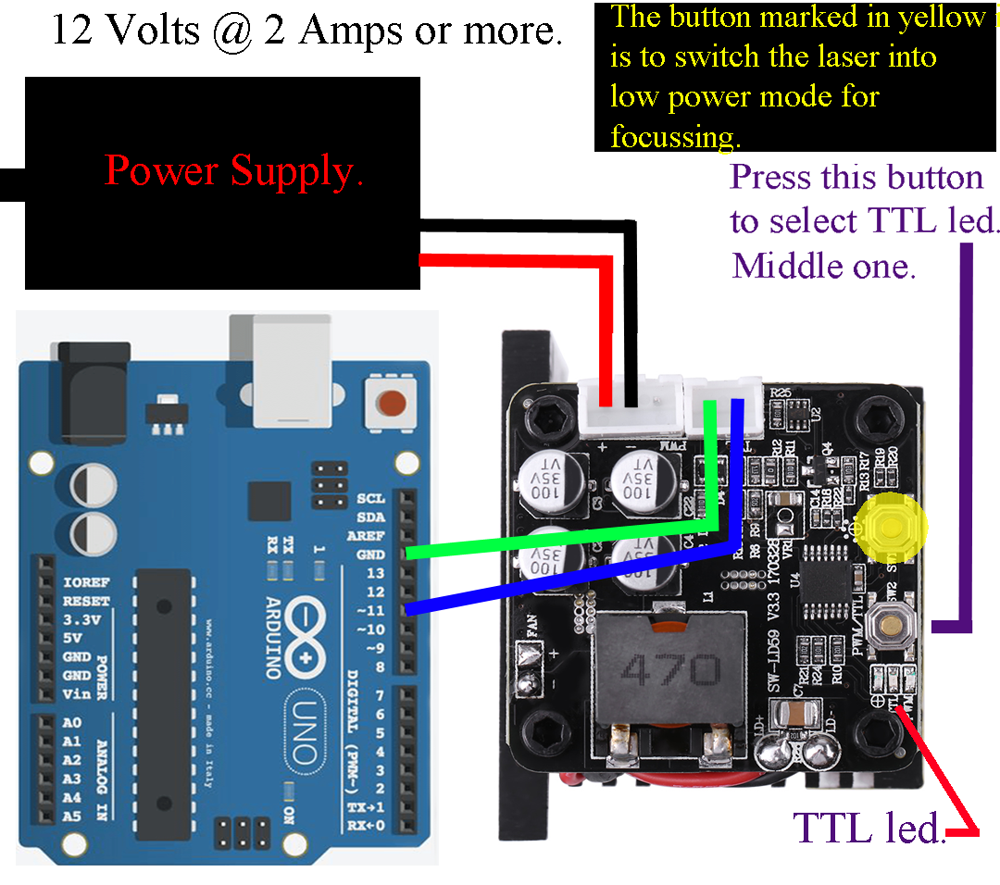

我不能 100% 确定,但如果它是我的并且我正在这样做,我会像这样连接它。
我不想让你损坏激光器,但这似乎是最有可能的方法。

驱动板需要 12 伏最大电压 @ 2 安培或更多,您可以根据需要提供更多电压,该板将仅使用运行所需的电流。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
作者
ihab2010 评论了 2018 年 5 月 27 日 通过电子邮件
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

你好。

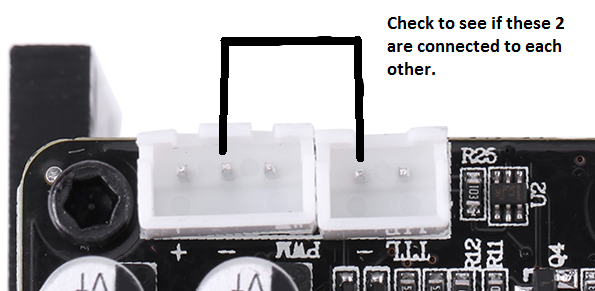

您也可以尝试将未使用的 PWM 引脚连接到 Arduino 上的引脚 11 而不是 TTL+。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

如果它们已连接,那么您仍然可以使用 TTL- 作为 Arduino 上的 GND。

可能他们说的是激光在 Arduino 上不起作用的真相。尽管我
觉得这很难相信,因为他们无论如何都在 MANA SE 板上使用 Arduino Nano。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

你好 ihab2010。

只是想知道您是否真的让激光正常工作。

带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360
作者
ihab2010 评论了 2018 年 6 月 1 日 通过电子邮件
带 Arduino UNO 的 TTL 激光以及如何添加 =1;31 美元;32 美元到 Grbl 激光 #360

很遗憾听到这个消息。
似乎有点奇怪。可能是电路板上的芯片与 Arduino 不兼容有关。

我只是在看其他具有类似连接的驱动板。
换个型号的驱动板是可以的,但是那意味着要花更多的钱,而且看起来你已经花了很多钱了。

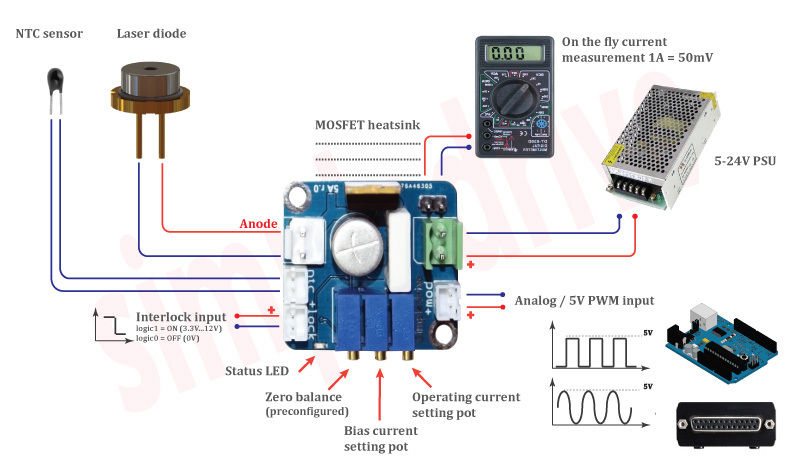

我正在看这个。
https://www.ebay.co.uk/itm/5A-analog-linear-PWM-laser-diode-driver-with-thermal-protection/152549325331

但是你必须从你的激光 LD+ 和 LD- 上拆焊并将它连接到这个,并找到一种适合风扇的方法,因为这个没有连接。您还必须在电路板上的 Mosfet 晶体管上添加一个散热器来散热。
但看起来这个确实适用于 Arduino。
