如何将激光模块连接到cnc sheild v3.0 #368

推推 grbl 2年前 (2023-01-25) 124次浏览
关闭
sankajalakshan 打开了这个问题 2018 年 5 月 29 日 · 160条评论
关闭

如何将激光模块连接到cnc sheild v3.0#368

sankajalakshan 打开了这个问题 2018 年 5 月 29 日 · 160条评论

注释

如何将激光模块连接到cnc sheild v3.0 #368
桑卡加拉山 评论了 2018 年 5 月 29 日

我想为我的 corexy 绘图仪添加 2.5w ttl/pwm 激光模块。

https://goo.gl/images/2awCuV

  1. TTL 或 PWM 的最佳方法是什么?
  2. TTL和PWM的接线图是什么?
  3. 如何供电?

请帮忙…

如何将激光模块连接到cnc sheild v3.0 #368
所有者
阿尔基皮塔 评论了 2018 年 5 月 29 日

  1. TTL 和 PWM 意思相同(称为“开-关”技术的不同方式)
  2. 请参阅grbl 网站,而不是 LaserGRBL网站
  3. 与2相同
如何将激光模块连接到cnc sheild v3.0 #368
斯图尔特B4 评论了 2018 年 5 月 29 日

如果它是 Protoneer Shield,请看这里:
https ://forum.protoneer.co.nz/index.php
https://forum.protoneer.co.nz/viewforum.php?f=6

另外,你运行的是什么版本的 GRBL?V3 板仅与 GRBL 0.8 兼容

如何将激光模块连接到cnc sheild v3.0 #368

我使用 v3.0 cnc sheild 和 grbl 1.1f(最新版本)。目前我制作了一个 4xidraw corexy 笔式绘图仪,它运行良好。所以我需要改进它,增加一个激光模块。

如何将激光模块连接到cnc sheild v3.0 #368
斯图尔特B4 评论了 2018 年 5 月 29 日

你有 Arduino Uno 吗?如果是这样,那么我认为您可以将黄色 PWM 线从激光器连接到 CNC Shield 上的 Z+ 限位开关连接器。防护罩上的 Z+ 引脚应沿着防护罩上的轨道到达 Arduino 上的引脚 11。这将为激光功率调制提供 PWM 信号。
原因是在 GRBL 1.1 中,他们切换了引脚 11 和 12。引脚 12 现在是限位开关引脚,引脚 11 是可变主轴/激光功率引脚。
但是你必须先用万用表检查一下。

激光的黑色和红色线应该去(我认为)12V@2安培或更多,更多是可以的,但它可能至少需要 2 安培。

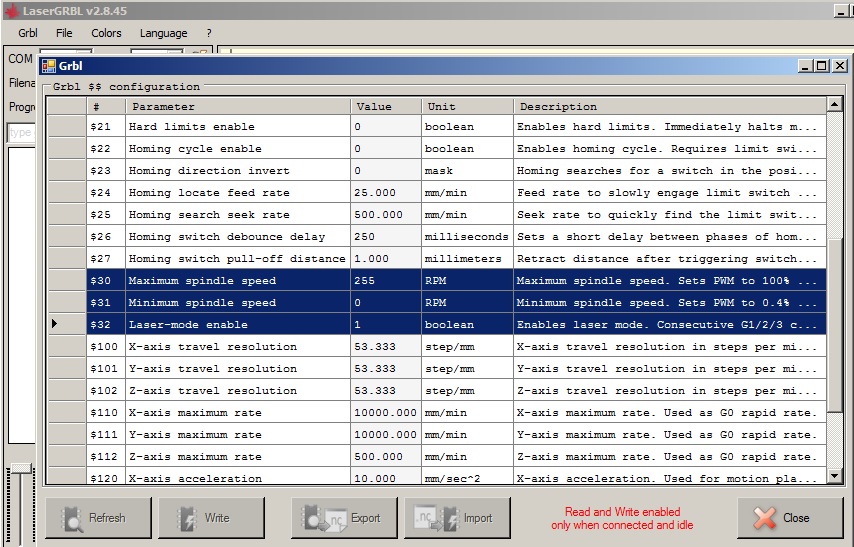

此外,您还必须在 LaserGRBL 的 GRBL 设置中设置这 3 个突出显示的设置。
在这里将它们设置为与我的相同:

如何将激光模块连接到cnc sheild v3.0 #368

如何将激光模块连接到cnc sheild v3.0 #368

谢谢 StuartB4。

当我们有 3 针模块(VCC、GND、PWM)时,我必须将 VCC 连接到外部 12v 2+A 电源(+),将 GND 连接到外部 12v 2+A 电源(-),将 PWM 连接到 cnc sheild Z+ .

那是对的吗?

我需要将 GND 连接到外部电源的 (-) 和 arduino borad/cnc sheild 的 GND 吗?

如何将激光模块连接到cnc sheild v3.0 #368
斯图尔特B4 评论了 2018 年 5 月 30 日

是的,只要 CNC 屏蔽上的 Z+ 连接到 Arduino 上的引脚 11(当屏蔽插入时),它就可以工作。是的,您可以将电源上的 – 连接到 Arduino 上的 GND,忘记提及了。

如何将激光模块连接到cnc sheild v3.0 #368

非常感谢

如何将激光模块连接到cnc sheild v3.0 #368

我有一些问题需要澄清。
请帮忙。
如果我想雕刻木头,我可以使用 500mw 激光吗?如果是,当我使用 2500mw 激光时,木头雕刻的深度将超过 500mw 激光。

有没有什么代码或方法可以控制2500mw激光器的功率。比如需要雕刻的时候要轻一点,雕刻的时候很难雕刻,可以调整激光的功率吗?

如何将激光模块连接到cnc sheild v3.0 #368
斯图尔特B4 评论了 2018 年 5 月 30 日

是的,您可以用 500 兆瓦的功率燃烧木材,是的,激光越强大,它燃烧的越多。
如果您使用 LaserGRBL 进行刻录,则激光功率的设置在生成时位于 GCode 中。
所以你可以使用 2.5 瓦的激光,但只能轻微燃烧。
这与 S 设置和机器移动的速度有关。
它可以有一个高速(每分钟毫米)设置,但如果激光功率值的 S 很高,它仍然会燃烧更多,如果你有一个高速和低功率 S 设置。

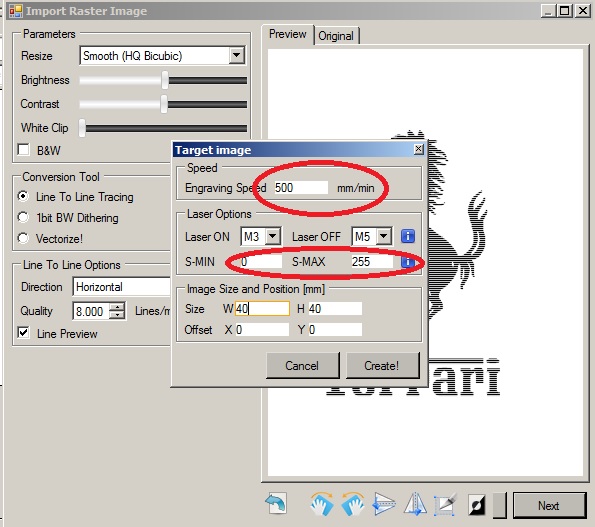

当您将图像导入 LaserGRBL 时,可以更改设置。

如何将激光模块连接到cnc sheild v3.0 #368

然后在生成 GCode 时将这些设置插入到 GCode 中。因此,当您导入图像并且设置您认为合适时,您可以通过单击文件保存 GCode,在 LaserGRBL 中保存程序。
然后你会得到类似这个例子的东西:

如何将激光模块连接到cnc sheild v3.0 #368

如果刻录效果不如您想象的好,保存程序可以让您稍后编辑代码。
速度设置是 F100 或您设置的任何值。
所有 S 都是激光功率值。此特定代码用于使用线到线跟踪选项制作灰度图像,因此激光功率级别不同。

此示例代码用于矢量雕刻,因此 S 功率级别固定为 30,速度设置为 700
G90
G0 X0 Y0
M5 S30
F700
G0 X16.021 Y13.713
M3
G1 X16.058 Y13.825
G1 X16。 584 Y13.713
G1 X17.11 Y13.6
G1 X17.459 Y13.6
G1 X17.809 Y13.6
G1 X17.779 Y13.775
G1 X17.75 Y13.95

如何将激光模块连接到cnc sheild v3.0 #368

非常感谢…..

如何将激光模块连接到cnc sheild v3.0 #368

这些都是用 LaserGRBL 烧制的。
带有重叠正方形和棋盘的那些都是使用 300mw 红色激光以相同的激光功率完成的,但速度不同,在每分钟 80 到 200 毫米之间。

灰度图像是用 2 瓦蓝色激光完成的。铅笔只是让你知道它们有多小。
我的机器是用旧的 DVD 驱动器制成的,所以它的最大工作尺寸只有 40 x 40 毫米

如何将激光模块连接到cnc sheild v3.0 #368

如何将激光模块连接到cnc sheild v3.0 #368

非常感谢。如果有什么要补充学习的,请善意地更新我。你解释得很好。再次感谢。
