重新建立数控代码 #377

推推 grbl 1年前 (2023-01-25) 114次浏览
关闭
markk13 打开了这个问题 2018 年 6 月 7 日 · 27条评论
关闭

重新建立数控代码#377

markk13 打开了这个问题 2018 年 6 月 7 日 · 27条评论

注释

重新建立数控代码 #377

请帮忙,我需要重新建立我的cnc2-1720的arduino代码有grbl v2.5,错误删除了arduino代码

重新建立数控代码 #377

你是说 LaserGRBL 2.5 吗?
你的机器是什么牌子的?

重新建立数控代码 #377
斯图尔特B4 评论了 2018 年 6 月 7 日

如果您想将 GRBL 重新安装到您机器的 Arduino Nano 板上,那么您可以访问此处: https
://github.com/gnea/grbl 单击绿色的“克隆或下载”链接并单击下载 Zip。
然后阅读这篇关于如何将它安装(闪存)到 Arduino 的文章。
https://github.com/gnea/grbl/wiki/Flashing-Grbl-to-an-Arduino

或者您可以只下载十六进制文件并下载一个名为 XLoader 的小程序
十六进制文件位于:https
://github.com/gnea/grbl/releases XLoader 位于: http: //xloader.russemotto.com

然后阅读这篇关于如何将十六进制文件闪存到 Arduino 的文章。

使用 Windows 将十六进制文件闪存到 Arduino 很简单。首先,将 Arduino 插入 Windows 机器的任意 USB 端口,然后确定分配给 Arduino 的 COM 端口。

要确定您的 Arduino 的 COM 端口:
单击“开始”-> 右键单击​​“计算机”-> 选择“管理”-> 从左侧窗格中选择“设备管理器”。
在树中,展开“端口(COM 和 LPT)”
您的 Arduino 将是 USB 串行端口(COMX),其中“X”代表 COM 编号,例如 COM6。
如果有多个 USB 串行端口,请右键单击每个串行端口并检查制造商,Arduino 将是“FTDI”。

然后按照以下步骤操作。
1: 将 XLoader 解压到一个你想要的新文件夹中。
2:打开XLoader,从左下方的下拉菜单中选择你的Arduino 的COM 端口。
3:从标题为“设备”的下拉列表中选择适当的设备。
4:检查 Xloader 是否为设备设置了正确的波特率:Duemilanove/Nano (ATmega 328) 为 57600 或 Uno (ATmega 328) 为 115200。

5:现在使用表单右上角的浏览按钮浏览到您的 grbl hex 文件。
选择 grbl hex 文件后,单击“上传”
。单击上传后,您会看到 Arduino 上的 RX/TX 灯变亮。上传过程通常需要大约 10 秒才能完成。完成后,XLoader 的左下角会出现一条消息,告诉您上传了多少字节。如果有错误,它将显示而不是上传的总字节数。

重新建立数控代码 #377
作者

我已经重新安装了所有东西,但我无法达到这个结果

https://www.youtube.com/watch?time_continue=22&v=conZiopJF3k

重新建立数控代码 #377

它到底在做什么或不做什么?

重新建立数控代码 #377
作者

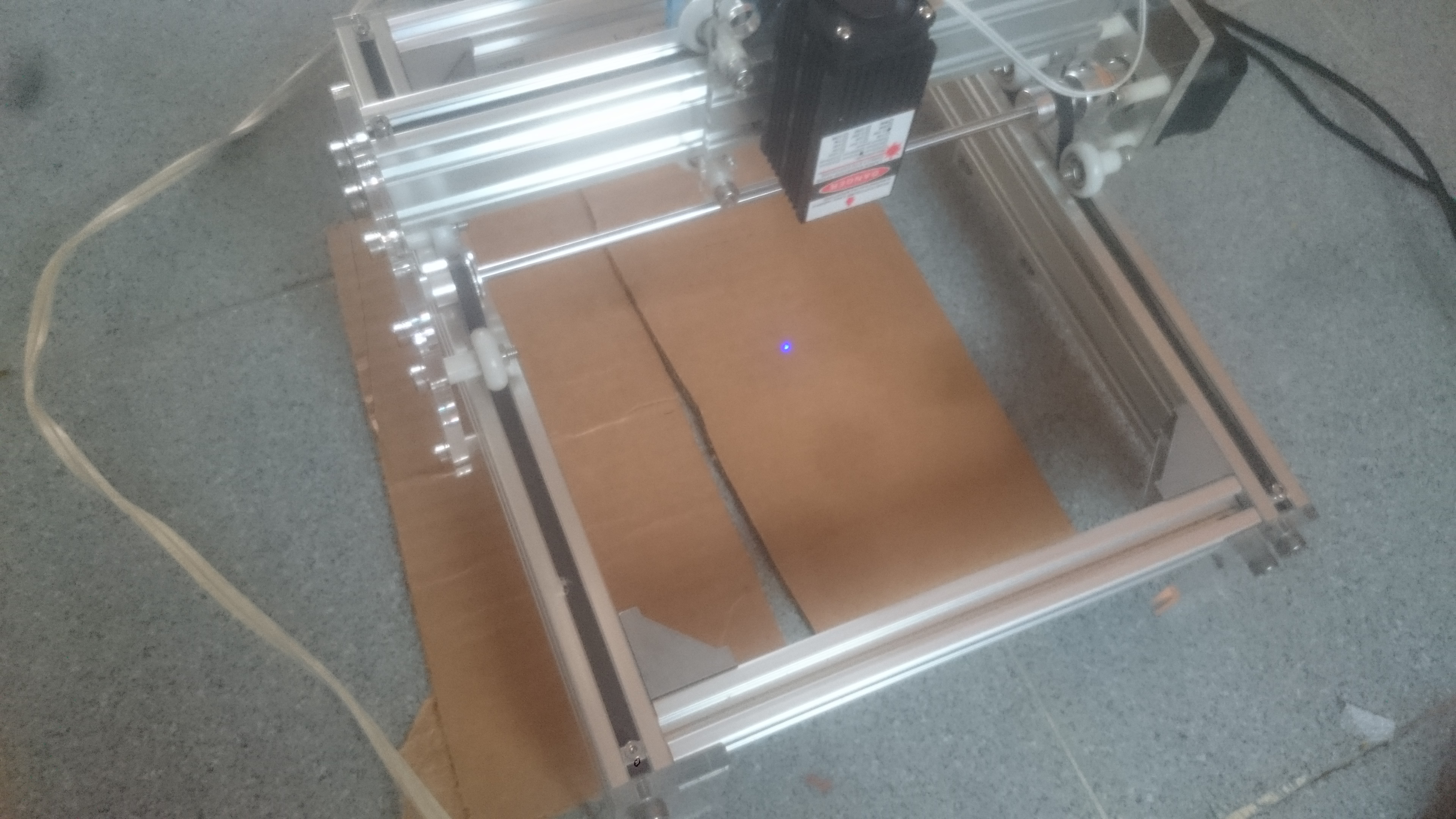

我能够进行设置,但遇到问题,机器突然停止记录并且激光保持静止

重新建立数控代码 #377

很难说为什么会这样,可能是硬件问题/故障或 GRBL 设置。
如果电缆没有正确屏蔽,可能会干扰电缆。

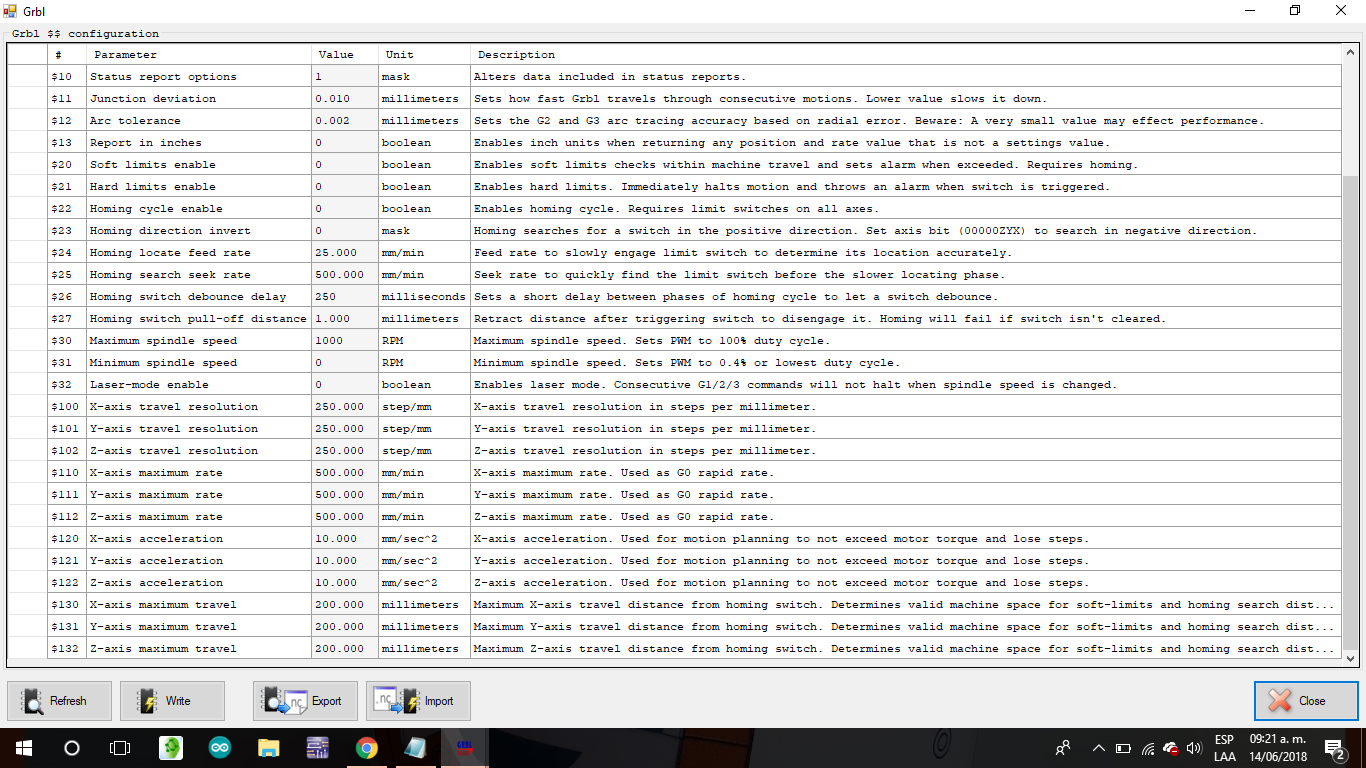

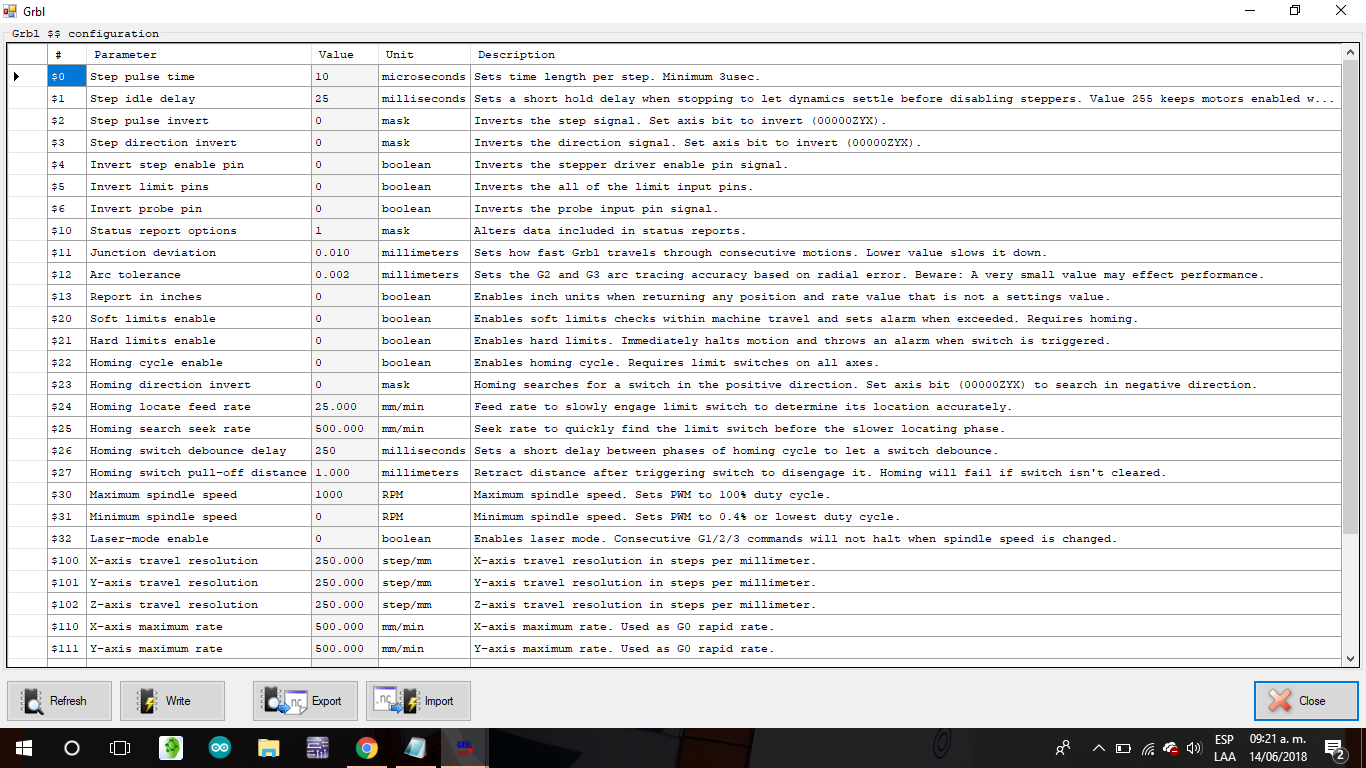

你能上传一张你的 GRBL 设置的图片吗?
您可以通过单击主窗口左上角的 Grbl,然后单击 Grbl 配置来获取它们。

  1. 每次使用它都会停止吗?
  2. 它是每次都停在同一个地方,还是在同样的时间后停,比如 5 分钟,或者
    你刻录的每个图像都不同?
  3. 您是使用 LaserGrbl 来创建 GCode,还是导入其他程序制作的 GCode 文件?
  4. 您是否尝试过水平、垂直和对角线刻录?如果是这样,它是否使用所有 3 个选项来完成。
  5. 它是否在线到线跟踪模式和矢量化模式下执行。

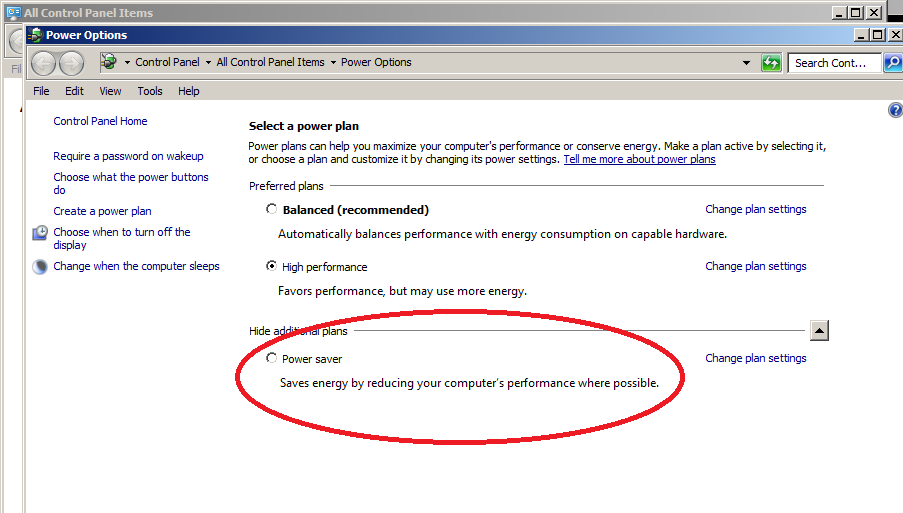

  6. 您的计算机中是否设置了任何省电模式。有些东西在切换以节省电量时会中断程序。像这样在控制面板,电源选项。

重新建立数控代码 #377

重新建立数控代码 #377
作者

重新建立数控代码 #377
重新建立数控代码 #377

重新建立数控代码 #377
所有者

类似于:
#378
#321

重新建立数控代码 #377
斯图尔特B4 评论了 2018 年 6 月 14 日

如果你现在有 GRBL 1.1,你应该确保来自激光器的 PWM/TTL 信号线连接到 Arduino 上的引脚 11,并且来自 PWM/TTL 的接地或“-”应该连接到 Arduino GND 连接。

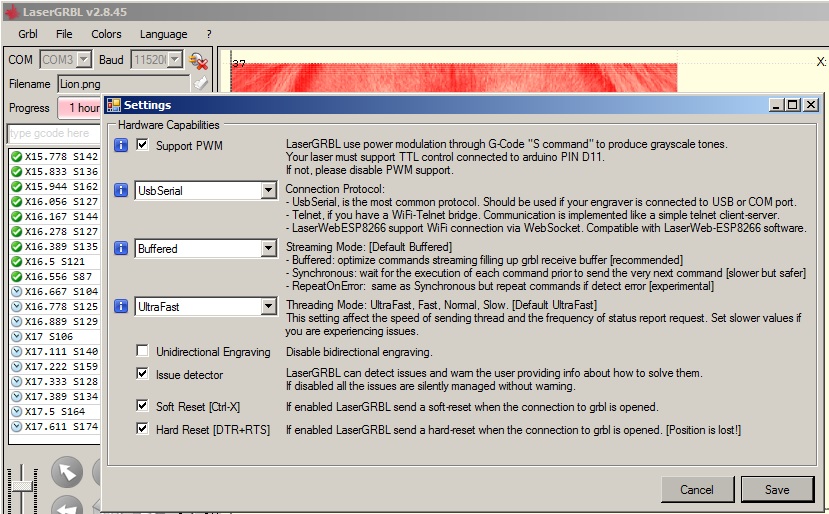

还要确保在 LaserGRBL 设置中启用“支持 PWM”,如下所示:

重新建立数控代码 #377

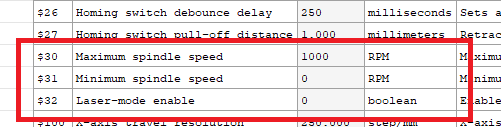

同时更改这些设置:
$30 只需要是 255
$32 应该是 1

重新建立数控代码 #377

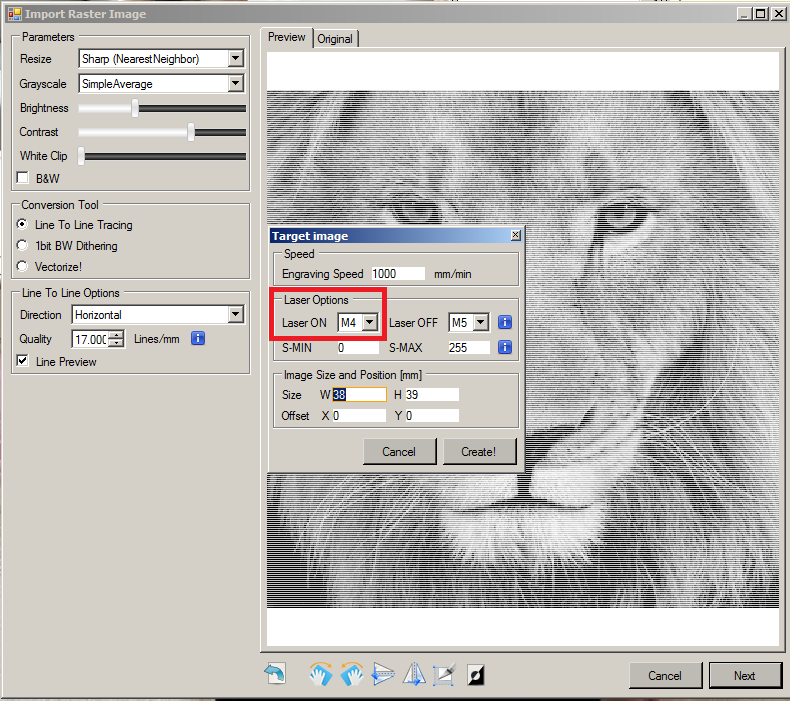

如果是 M3,则将此设置更改为 M4。
重新建立数控代码 #377

重新建立数控代码 #377
作者

我正在做测试,同样的事情发生了,它几乎停在了同一个地方,我给图片充电 JPG
重新建立数控代码 #377

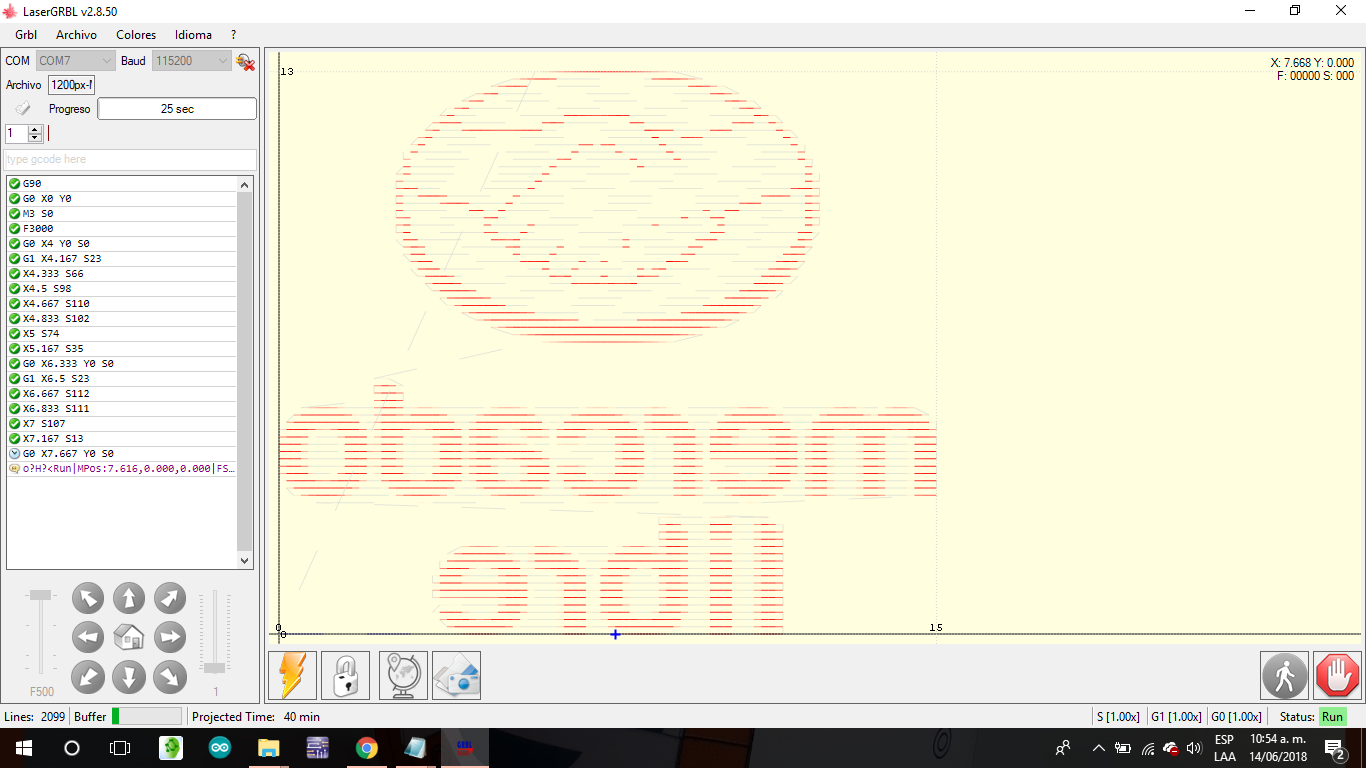

现在停在这里(图片)

重新建立数控代码 #377
作者

好的,现在我进行配置和测试,谢谢

重新建立数控代码 #377
作者

朋友,

重新建立数控代码 #377
找零时 $30 = 255
$32 = 1

激光停止记录,我不知道为什么

重新建立数控代码 #377

我刚刚通过您提供的此链接查看了机器:
https ://es.aliexpress.com/item/500-mW-2500-MW-5500-MW-escritorio-DIY-violeta-Laser-grabado- m-quina-CNC-impresora-rea/32850627495.html

我找不到任何关于机器能够进行灰度雕刻的提及。
它看起来不像具有 PWM/TTL 功能。
它可能只是一个固定功率激光器,这意味着您将无法像您发布的 youtube 视频中那样拍摄照片。

https://www.youtube.com/watch?time_continue=22&v=conZiopJF3k

重新建立数控代码 #377
作者

我可以像视频中那样灰度化,但它会停止机器和统计激光,
重新建立数控代码 #377


#321

说:“Grbl 1.1f 在 32kB 的 328p 芯片上占用了板内存的很大一部分(~93%),这会导致操作不稳定。

从那以后,我刷入了 grbl 0.9j,它占用了大约 70% 的内存,尽管有功能较少的缺点,但这似乎已经解决了我的问题。”

hom 闪光 Grlb 到 0.9j?因为我有arduino 328p芯片

重新建立数控代码 #377
斯图尔特B4 评论了 2018 年 6 月 15 日

我有一个正版 Arduino UNO,尽管 GRBL 1.1 确实占用了大部分内存,但我对它没有任何问题,它只是按应有的方式工作。

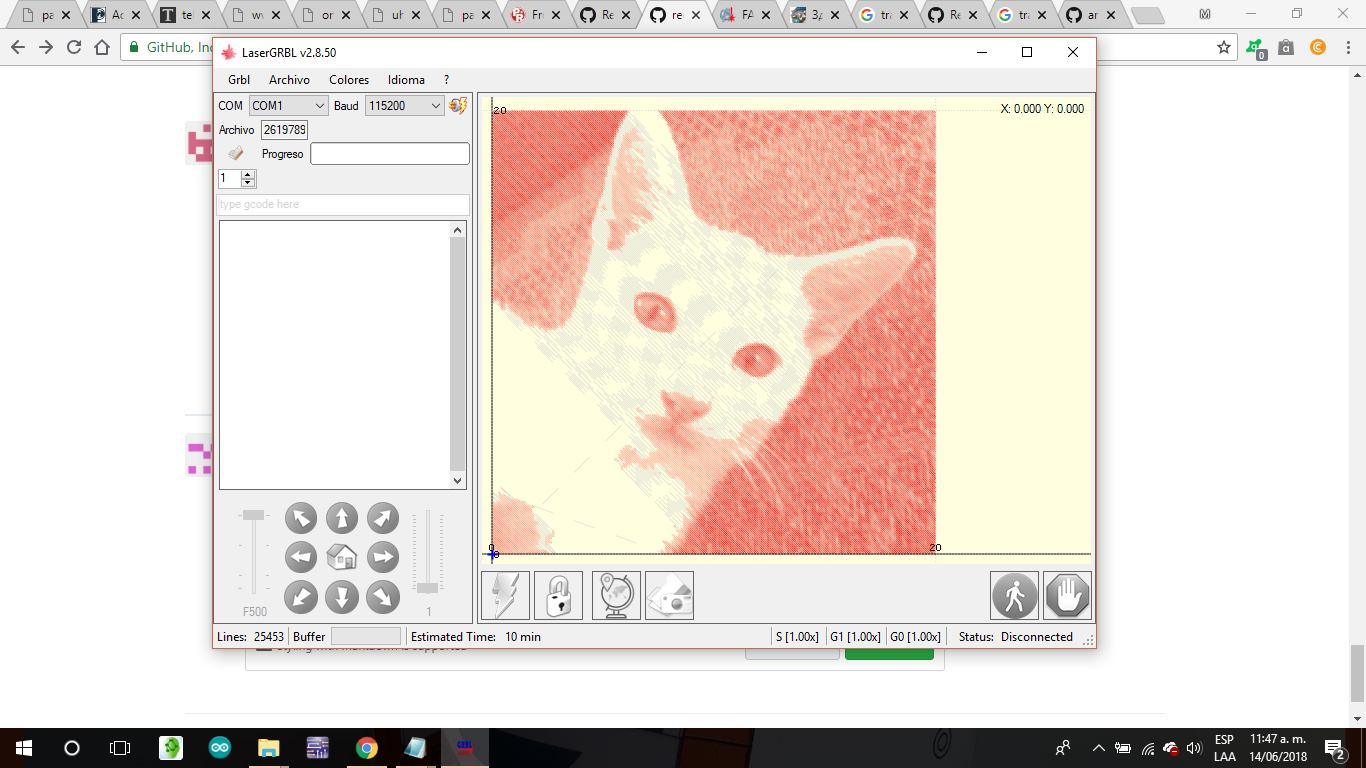

你能用线对线追踪刻录一张图片并给我们看看结果吗?

重新建立数控代码 #377
所有者
阿尔基皮塔 评论了 2018 年 6 月 15 日

Grbl 1.1f 在 32kB 的 328p 芯片上占用了板内存的很大一部分 (~93%),这导致操作不稳定。从那以后,我刷入了 grbl 0.9j,它占用了大约 70% 的内存,尽管有功能较少的缺点,但这似乎已经解决了我的问题。”

arduino IDE在刷grbl时发出的消息“Low-memory available, stability problems may occur”只是一个警告,警告程序几乎使用了mcu的所有内存空间,所以程序应该很好地编程,不要分配动态缓冲区可以填满所有剩余空间。

尽管有此警告,grbl 开发人员仍确保 grbl 稳定(请参阅 grbl 常见问题解答

所有 arduino 板,原装的或兼容的,都使用 atmega328p 芯片并且具有完全相同的内存空间,所以,肯定地,此消息不是导致您出现问题的原因,并且 grbl v1.1 可以在 atmega328p 上使用

重新建立数控代码 #377
所有者
阿尔基皮塔 评论了 2018 年 6 月 15 日

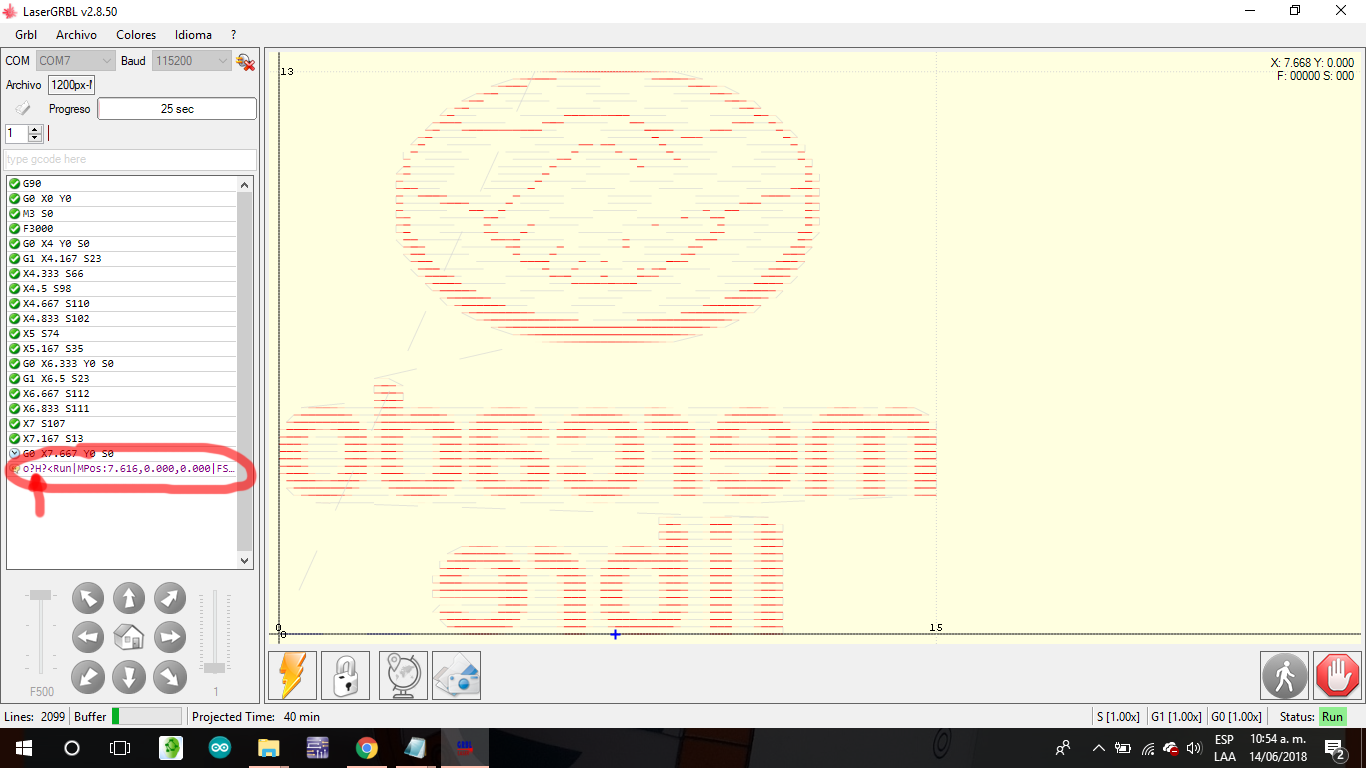

您上传的图像清楚地表明您在PC和arduino之间存在通信问题。

重新建立数控代码 #377

此行显示 LaserGRBL 已从串行线路接收到无法解释的奇怪数据。
如果您阅读了我之前在此处链接给您的常见问题解答,而不是忽略它,您可以轻松找到最常见的原因和解决方案。

重新建立数控代码 #377
所有者

再次: http: //lasergrbl.com/faq

重新建立数控代码 #377
所有者

我刚刚通过您提供的此链接查看了机器:https ://es.aliexpress.com/item/500-mW-2500-MW-5500-MW-escritorio-DIY-violeta-Laser-grabado- m-quina-CNC-impresora-rea/32850627495.html

我找不到任何关于机器能够进行灰度雕刻的提及。
它看起来不像具有 PWM/TTL 功能。

我还认为这个雕刻机不能进行功率调制,所以应该在 LaserGRBL 光栅导入设置中配置为没有“PWM 支持”,并且可能还有 $32=0

它可能只是一个固定功率激光器,这意味着您将无法像您发布的 youtube 视频中那样拍摄照片。

您不能执行“PWM 灰度”,但可以使用抖动灰度。
