grbl esp32控制卡用户驱动安装与快速入门教程

技术 grbl 2年前 (2022-04-02) 2372次浏览 0个评论

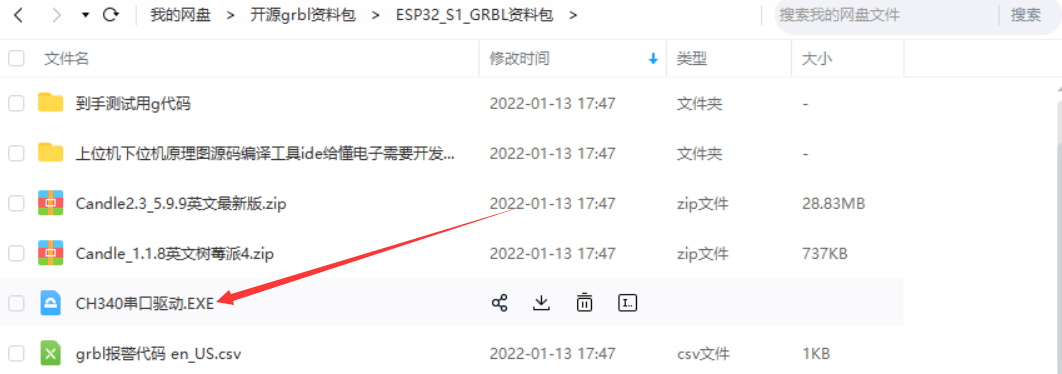

1:要通过USB连接电脑控制grbl(你还可以通过WIFI,蓝牙手机控制),你需要在资料包里下载安装CH340USB串口驱动,
它位于资料包此处:
grbl esp32控制卡用户驱动安装与快速入门教程

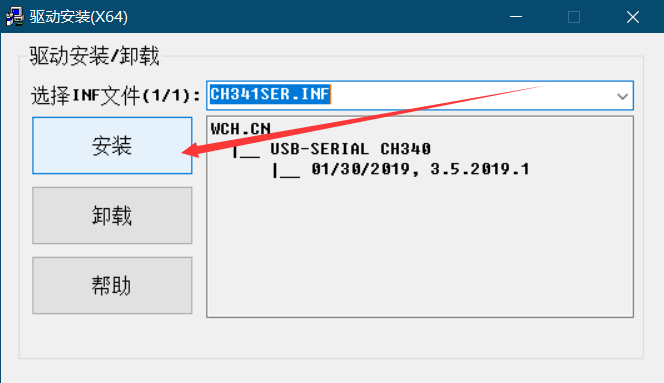

2:下载后点击安装即可:
grbl esp32控制卡用户驱动安装与快速入门教程

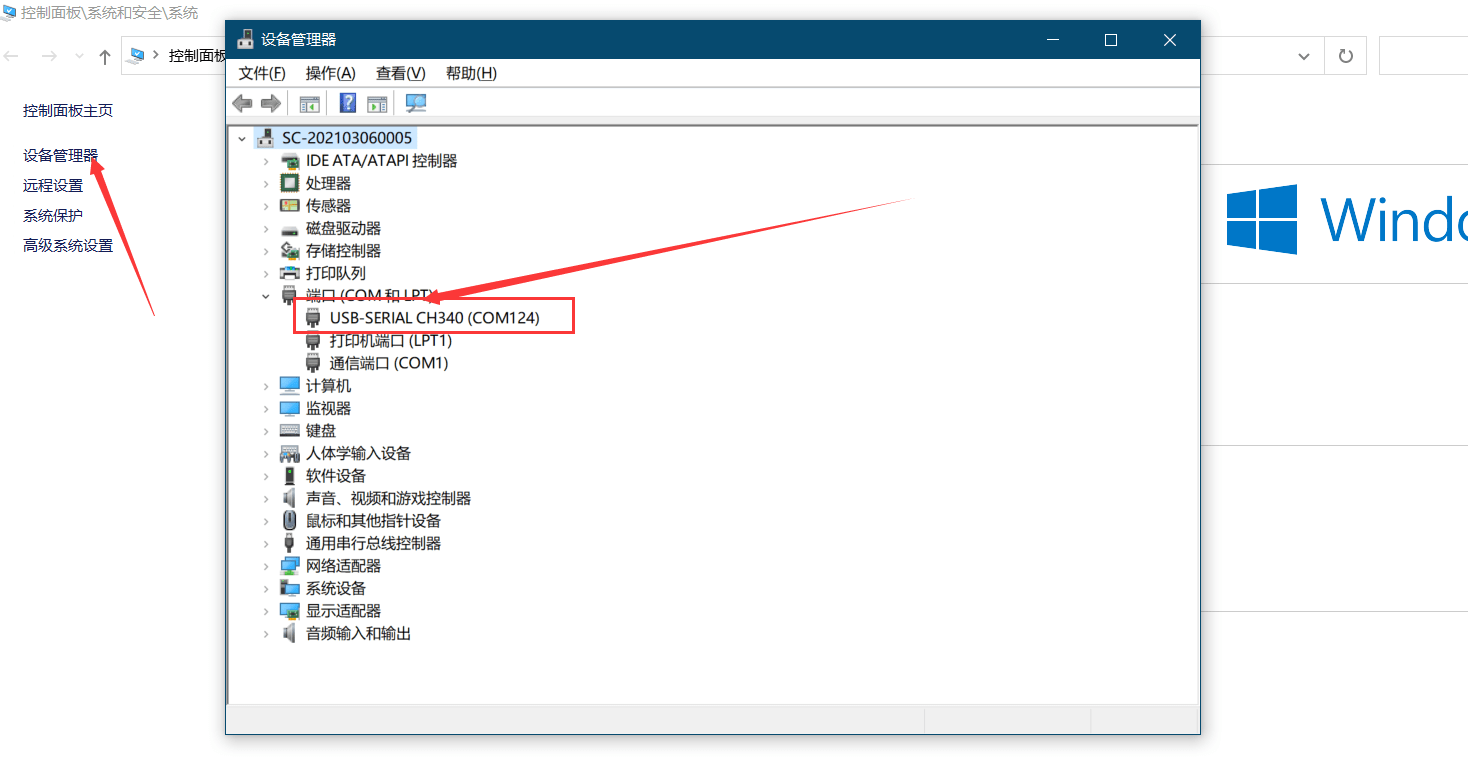

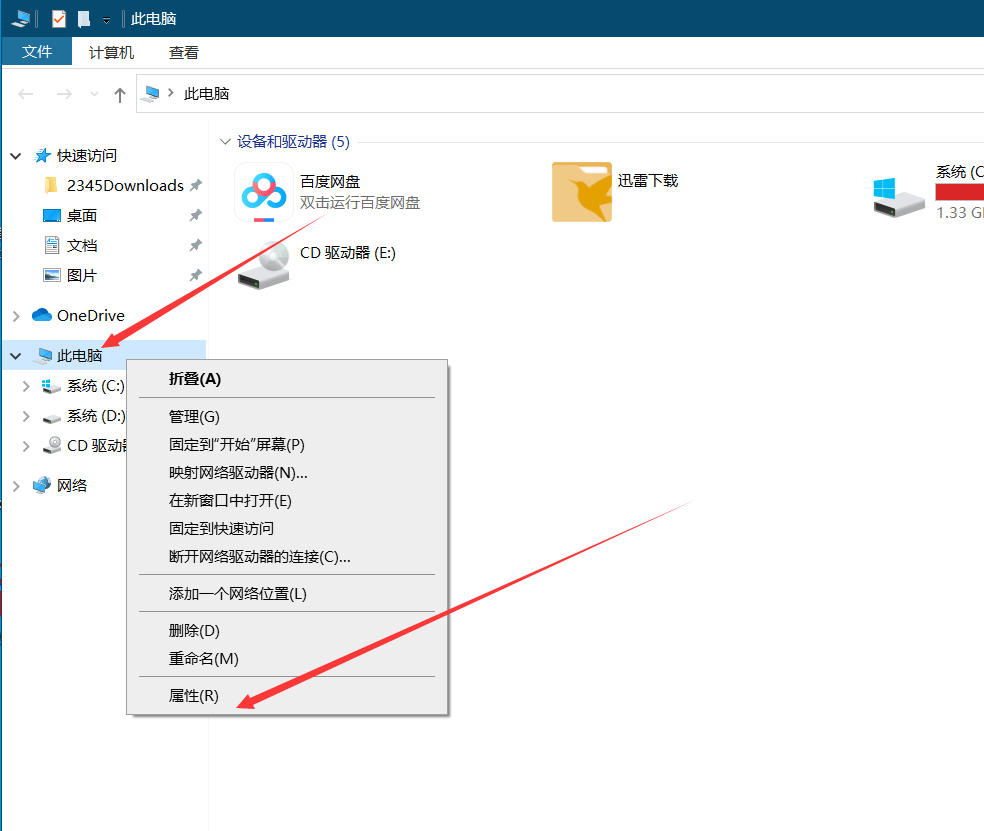

3:如果顺利的话,安装成功后通过赠送的usb线插入esp32 grbl控制卡与电脑USB口相连,在我的电脑→右键属性→设备管理器→端口里你应该能发现一个名为CH340的设备,括号里面是他的端口号,我的是(COM124),每个人都不同的,记住这个端口号,待会要考的
grbl esp32控制卡用户驱动安装与快速入门教程
grbl esp32控制卡用户驱动安装与快速入门教程

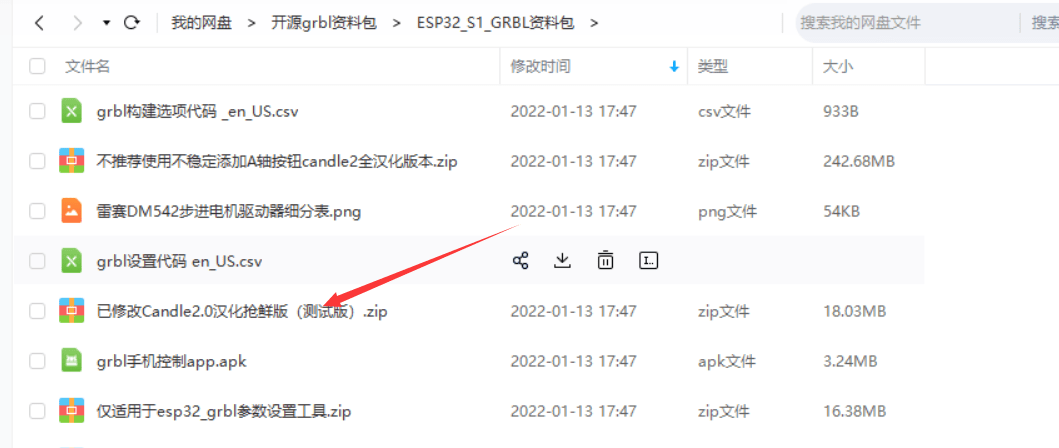

4:下载上位机,连接控制CNC。由于grbl是开源的软件,故上位机软件互联网上有很多,资料包里也有提供,您可以自由尝试。
这里以资料包里的candle2连接举例
grbl esp32控制卡用户驱动安装与快速入门教程
4.1:你应该会解压文件吧?
4.2:你应该会打开程序吧?

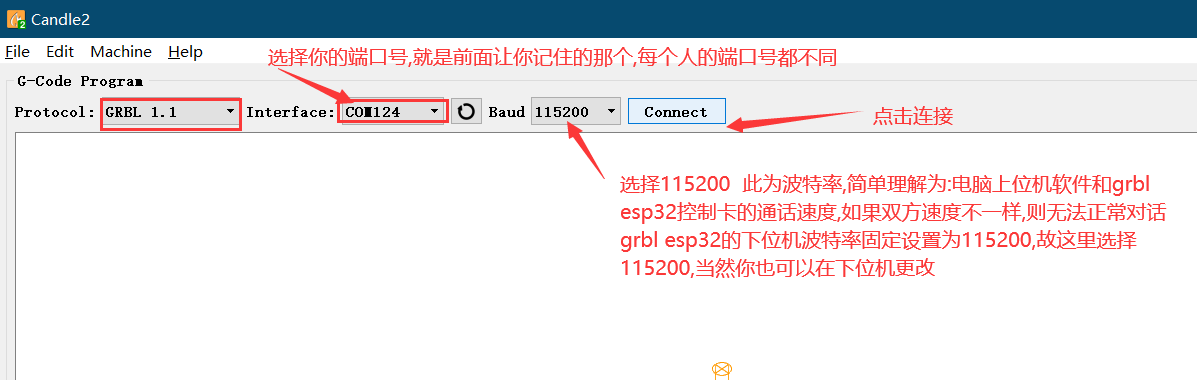

4.3:选择如图:
protocol:为通讯协议,选择grb1.1即可,
interface:为端口号,就是前面让你记住的那个,每个人的端口号都不同
baud:为grbl的通讯波特率,选择115200即可
最后点击connect连接即可
grbl esp32控制卡用户驱动安装与快速入门教程
4.4:连接成功后,右边的方向键为手动控制CNC机床移动,点击按钮即可看到坐标位置的跳动和CNC移动
