谜题的一个有趣部分。我们可以将 grbl 输出端口连接到旋钮的三个输入端吗？可能需要两个 arduino 来处理这个？

https://www.youtube.com/watch?v=IQbkpALAaXg

和

http://stackoverflow.com/questions/23637326/arduino-cad-simulation-in-real-time

行。我有一些使用上面暗示的工具链的东西。我有办法。但我们可以安装一个基于 CAD 的模拟器，以允许对固件行为进行台式测试。只要您可以读取引脚状态，就有点独立于微控制器平台。但我正在与 Arduino 合作。

不幸的是，我正在玩的东西需要两个 arduino。一个运行 Grbl。一个从 grbl 板读取引脚输出并与 cad 环境接口。引脚输出转化为 CAD 模型的运动。

我面临的主要问题是能够以微秒为间隔读取数据并准确捕获 grbl 输出。一旦弄清楚应该能够演示整个设置。

软件端运行 UGS 以点动机器/运行程序。将 grbl 输出读入 cad 环境，查看 CAD 中的机器行为。请参阅 UGS 中的 UGS 行为。

我认为最终你可以将其简化为 UGS。

下面链接了带有不良音频的短视频。

http://www.filedropper.com/cncsim2

工具链：UGS > Grbl > Firefly > Grasshopper > Rhino 3D

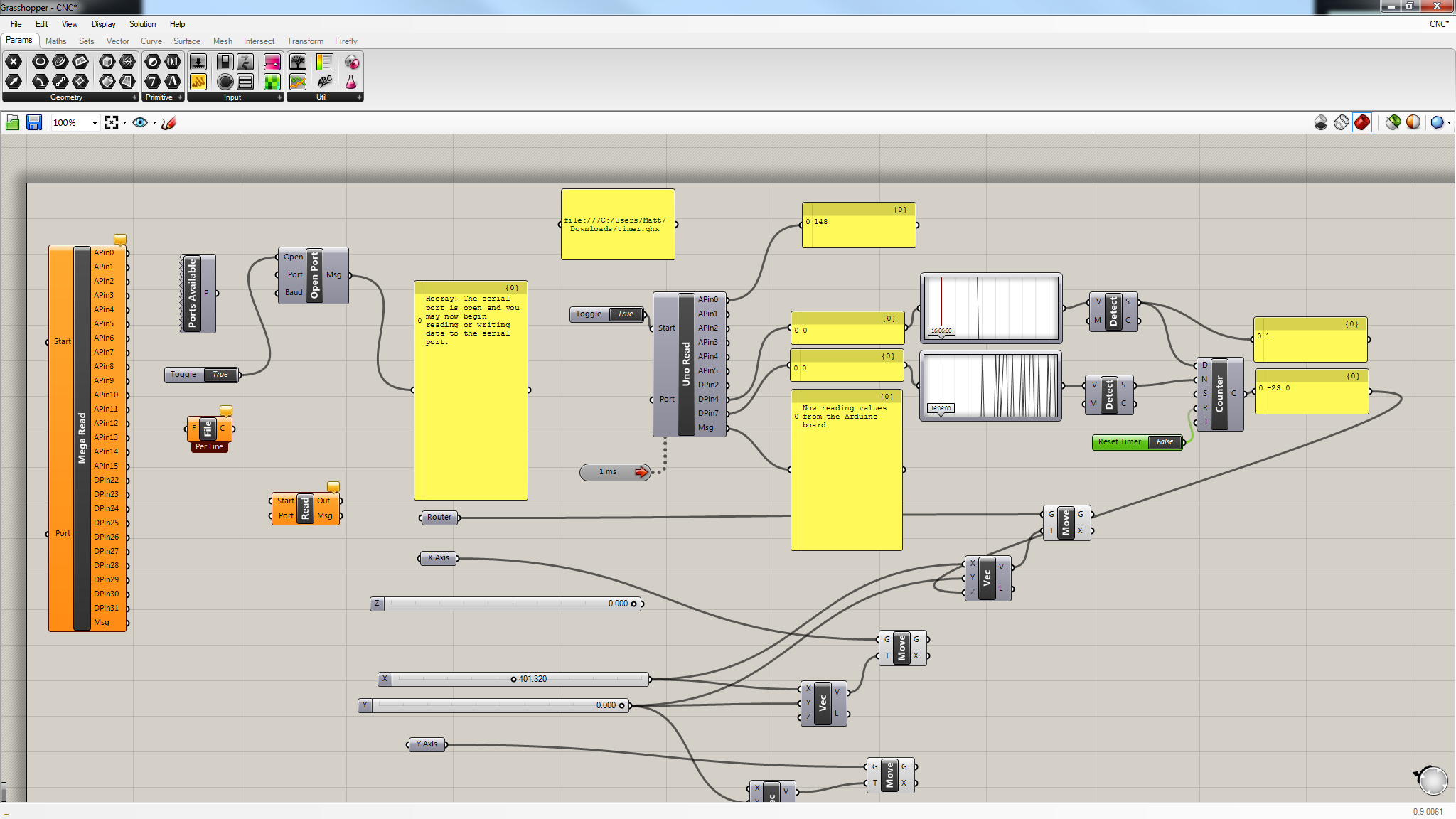

比听起来更容易设置。非常直观的可视化编程 gui，可以与 C、python、VB 等一起使用，我认为。您可以下载付费工具作为免费演示。唯一花费 $$ 的是硬件和 Rhino。下图显示了用于将它们粘合在一起的主要图形用户界面。我喜欢这种快速而肮脏的原型设计东西！！

迟到总比不到好…这是什么@jgeisler的 grbl-sim 项目会有帮助吗？

接近但不完全相同的事物/目标。
旨在通过运行 grbl 加载的 aduino- 并将
输出读回模拟器环境而不是将其插入硬件来进行实时硬件/固件测试
。显然不是关键。感谢您的跟进。
在 2015 年 2 月 19 日下午 4:44，“Will Winder” notifications@github.com写道：

迟到总比不到好…这是什么@jgeisler
https://github.com/jgeisler的 grbl-sim 项目有帮助吗？

—
直接回复此电子邮件或在 GitHub
#167（评论）
上查看 。

我不认为自己会执行此操作。在 UGS 平台项目中，有一个插件系统，将来可能对此类事情有意义。
