想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87

推推 grbl 2年前 (2023-01-26) 272次浏览
关闭
mgrgas26 打开了这个问题 2017 年 9 月 4 日 · 11 条评论
关闭

注释

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
mgrgas26 评论了 2017 年 9 月 4 日

谢谢回复。我知道如何为 GRBL 控制器 3.6.1 进行校准,因为我有 CNC 路由器并且工作正常。我还组装了一台中国制造的激光雕刻机,它现在可以工作了,但是,我的问题是 X 长度与实际测量的 X 移动不匹配。假设 X 应该是 130mm,但实际只有 100mm。与上面的 GRBL 控制器 3.6.1 不同,我没有在 LaserGRBL 上看到任何导致此调整的按钮。谢谢。

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者
阿尔基皮塔 评论了 2017 年 9 月 4 日

也许你的意思是“如何在 grbl上校准…… ”,而不是在 LaserGRBL 上。
是的,因为您要查找的设置不在 LaserGRBL 中,而是在 grbl 中。

Grbl 是留在 arduino 上并在电机脉冲中翻译 G 代码(如 G1 X10 Y20)的软件。可以配置 Grbl 发送简单的“$param=value”命令。控制步骤的参数是 $100、$101、$102

https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#100-101-and-102–xyz-stepsmm
http://www.diymachining.com/grbl-settings-101-如何指导/

可以在官方 grbl wiki上找到所有参数及其含义的完整列表

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者
阿尔基皮塔 评论了 2017 年 9 月 4 日

有两种模式可以计算出 100 美元和 101 美元的正确值

  1. 使用steps_per_mm = (steps_per_revolution*microsteps)/mm_per_rev公式(见上一篇文章中的链接)
  2. 发送 G91 然后发送 G1 X10 Y10。此命令应向左移动 1 厘米,向远移动 1 厘米。测量实际移动,如果它移动 2 厘米,您应该将当前的 $100、$101.. 价值减半,如果它移动 0.5 厘米,您应该将其加倍。使用简单的线性比例计算出正确的值,然后发送更大的运动,如 X100 Y100(移动 10 厘米)并再次测量以获得更准确的值
想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
作者

我没有在 LaserGRBL 上看到任何按钮或字段来调整值。在 GRBL 控制器 3.6.1 上,我可以在高级按钮下看到它。谢谢。

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者

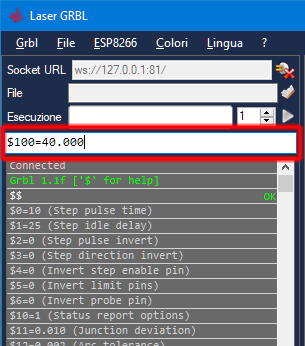

任何“$param=value”都可以使用此文本框作为任何 g 代码命令提交

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
作者

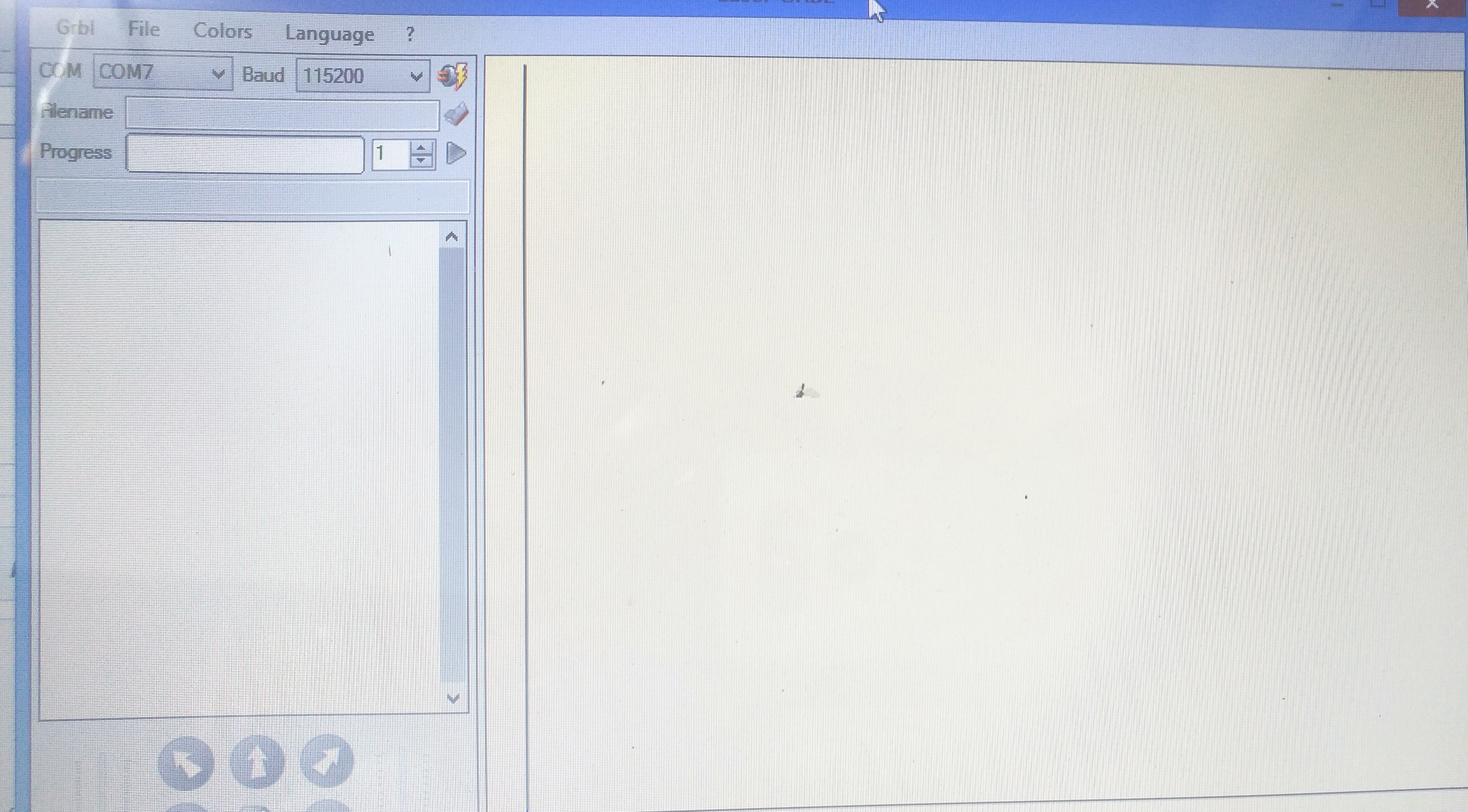

根据所附照片,我似乎没有获得正确的 LaserGRBL 软件。 能否请您发送您正在使用的 LaserGRBL 软件的下载链接?谢谢你的帮助。 三月
想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者
阿尔基皮塔 评论了 2017 年 9 月 4 日

您的版本是正确的,但您必须在发送任何命令之前连接到您的 grbl arduino 板。
你有没有试过按下 COM 和波特率定义附近的连接按钮?

在 GRBL 控制器 3.6.1 中,您必须按“打开”…这里是一样的。

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
作者

当连接到机器时,我没有像你的那样在我的 laserGRBL 软件上看到美元代码显示,但我能够操作激光雕刻机。是的,机器以 115,200 波特率连接到 Com 5。机器正在雕刻。谢谢。三月

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者
阿尔基皮塔 评论了 2017 年 9 月 4 日

您可以在此框中键入、书写、输入、数字化任何内容。如果不清楚我再说一遍,你必须把它写在方框里。

“美元代码”并没有神奇地出现,你必须编写命令
$$ show all configured value, $num=val set the config
也许你应该在提出任何其他问题之前阅读我已经链接的指南

https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
作者

谢谢(你的)信息。三月

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
作者
mgrgas26 评论了 2017 年 9 月 5 日 通过电子邮件

想知道如何调整或校准激光 GRBL 上的 X 和 Y 步进电机的步进。谢谢。三月 #87
所有者

做得好
