可视化螺旋运动时出现错误 #282

推推 grbl 1年前 (2023-01-26) 104次浏览
关闭
DaveBrauns 打开了这个问题 2015 年 7 月 19 日 · 3条评论
关闭

可视化螺旋运动时出现错误#282

DaveBrauns 打开了这个问题 2015 年 7 月 19 日 · 3条评论

注释

可视化螺旋运动时出现错误 #282

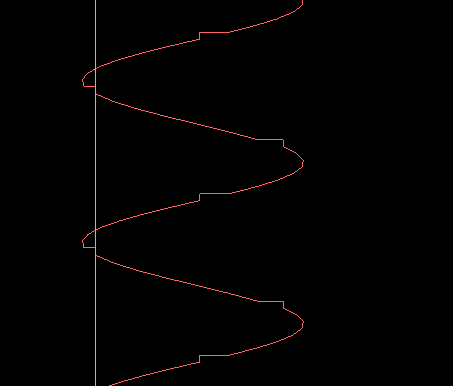

将 G02/G03 与 Z 方向的运动一起使用时,可视化器中似乎存在错误,在运动结束时会显示一个步骤。见图片
可视化螺旋运动时出现错误 #282

可视化螺旋运动时出现错误 #282
所有者

谢谢,圆弧到线段算法中可能存在差一错误。

你能在你看到这个的地方分享 Gcode 吗?

可视化螺旋运动时出现错误 #282

当然

G00Z5.000
G00X47.000Y100.500
G00Z0.500
G02X46.000Y99.634Z0.000I-1.000J0.000
G02Y101.366Z-0.500I0.500J0.866
G02X47.500Y100.500Z-1.000I0.500J-0.866
G02X46.000Y99.634Z -1.500I-1.000J0.000
G02Y101.366Z-2.000I0.500J0.866
G02X47.500Y100.500Z-2.500I0.500J-0.866
G02X46.000Y99.634Z-3.000I-1.000J03.56YI-1.000J03.56YI100I
G02Z 500J0.866
G02X47.500Y100.500Z-4.000I0.500J-0.866
G00Z5.000

可视化螺旋运动时出现错误 #282 绕线器 添加了 漏洞 标签 2015 年 9 月 14 日
可视化螺旋运动时出现错误 #282

这很可能已在#1220 / 5dd39fe中修复
