首先,让我祝贺你;这是迄今为止我发现的最好的开源激光软件。谢谢!

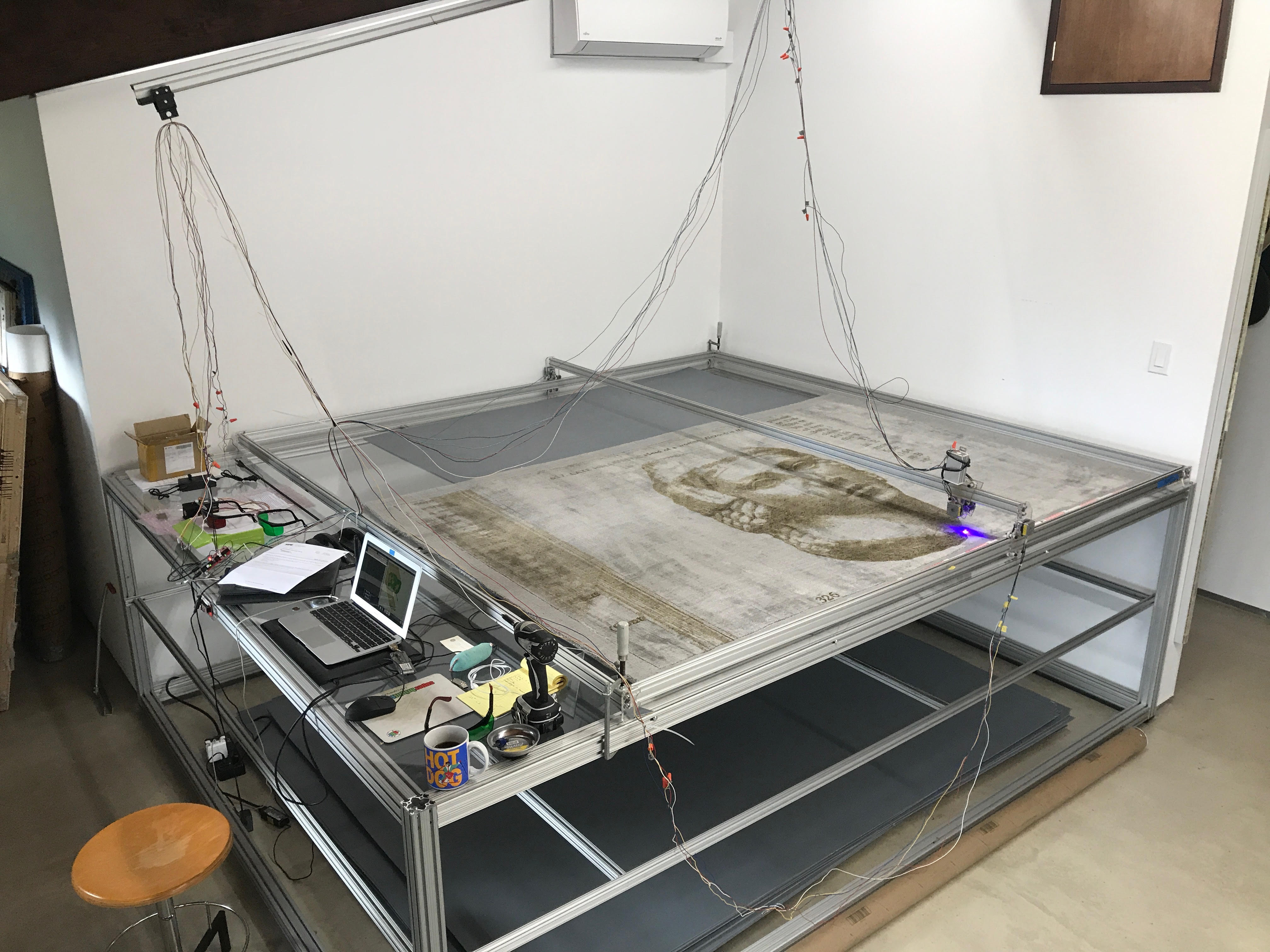

请看下面我的 9 x 9 英尺激光雕刻机,我现在正在使用 LaserGRBL 和 Arduino Nano 进行操作。这是2.5w的原型。现在一切似乎都是准确的……当这个雕刻完成时(5 天并运行),我将激光换成 15w。

XY 轴上的最大尺寸限制 #139

我遇到的唯一问题是最大打印尺寸。似乎一旦我超过 1000 毫米左右,小输入框就会变红,就好像我超出了一些内置限制一样。有没有办法在下次更新时解锁此限制?

再次感谢!
最好的,
伊根

XY 轴上的最大尺寸限制 #139
所有者
阿尔基皮塔 评论了 2017 年 10 月 17 日

哇哈!这个框架很棒:-)

红色边框只是安全提示,并不真正限制输入。我认为您已经尝试过使用大于 1000 的数字并且它有效,对吗?

但是,由于 Bitmap 对象的限制和应用程序内存限制,在 32 位环境中每个进程接近 2GB,因此存在最大大小和分辨率的硬限制。

如果您需要以 20 线/mm 的速度使用 1000x1000mm LaserGRBL,则需要在内部生成 20’000×20’000 像素的位图(无论原始图像大小如何)。每个像素需要 32bit,所以这个尺寸的图像需要 20000x20000x32/8 = 1.6GB

因为整个过程需要一些步骤,并且每个步骤都需要在位图上工作,有时我可以在内存中有 2-3 个这种大小的位图,所以很容易达到 2GB 的限制并且程序崩溃。

我通过实验发现我可以管理最大 6000×7000,这意味着尺寸为 300×350 @ 20lines/mm(或 600×700 @ 10lines/mm 或 1200×1400 @ 5lines/mm 等)。我已经在 LaserGRBL 上硬编码了这个限制,所以线/毫米分辨率在内部被限制为一个可靠的值(尽管根据要求设置了什么)。

所以…是的,您可以使用更大的图像尺寸,直到您想要的任何尺寸,但 LaserGRBL 会限制分辨率。

XY 轴上的最大尺寸限制 #139
所有者

但你很幸运!

第一:现代 64 位操作系统没有每个进程 2GB 的限制,因此我可以轻松删除我的硬编码分辨率限制器以允许在 64 位环境中处理更大的图像(我将在下一个版本中为您做这件事)。

请注意,如果我这样做,处理 9×9 英尺 @ 10 线/毫米的大图像需要
27’430×27’430 像素位图来处理(接近 3GB 的数据!)。由于LaserGRBL需要在内存中使用多个位图,3GB在处理过程中可能会变成9GB。

如果你的电脑没有这么大的内存,整个过程可能会非常非常慢,因为需要在磁盘上交换(当你没有足够的物理内存时,Windows 使用慢速硬盘作为内存)。

其次,我可以在 LaserGRBL 中进行很多优化,使其能够处理如此巨大的图像尺寸:

  • 消除在内存中使用多个图像的需要(需要更少的内存)
  • gcode生成中的一些优化(加快整个过程)
XY 轴上的最大尺寸限制 #139

是的,事实上,你是对的,它们只是暗示……
你是神。
期待更新。
并感谢您快速而详细的回复!
最好的,
伊根

XY 轴上的最大尺寸限制 #139 arkypita 提到了这个问题 2017 年 11 月 7 日
82个任务
XY 轴上的最大尺寸限制 #139 arkypita 添加了 增强 标签 2017 年 11 月 7 日
XY 轴上的最大尺寸限制 #139
所有者
阿尔基皮塔 评论了 2017 年 11 月 23 日

你好@eganfrantz我已经删除了 6000×7000 分辨率限制。

现在 LaserGRBL 可以处理高达 22000*22000 (480Mpx),这意味着 2.2mt x 2.2mt (7x7feet) @ 10lines/mm 分辨率的图像。

我已经用 1mt x 1mt @ 10lines/mm (100Mpx) 对其进行了测试,在 2.8GHz 四核上生成 GCode 大约需要 10 分钟 – 使用 5GB RAM。它可能有点慢(但与执行时间相比并不算什么),但是我在进一步优化方面还有改进余地。

现在就这样了,您可以通过下载预发行版 2.8.21来尝试这些更改

XY 轴上的最大尺寸限制 #139
所有者

让我知道你是否愿意用你不可思议的设备做一些测试:-​​)
