RomulRS 打开了这个问题 2017 年 10 月 26 日 · 8条评论
关闭

朋友你好。请帮我#147

RomulRS 打开了这个问题 2017 年 10 月 26 日 · 8条评论

注释

朋友你好。请帮我 #147

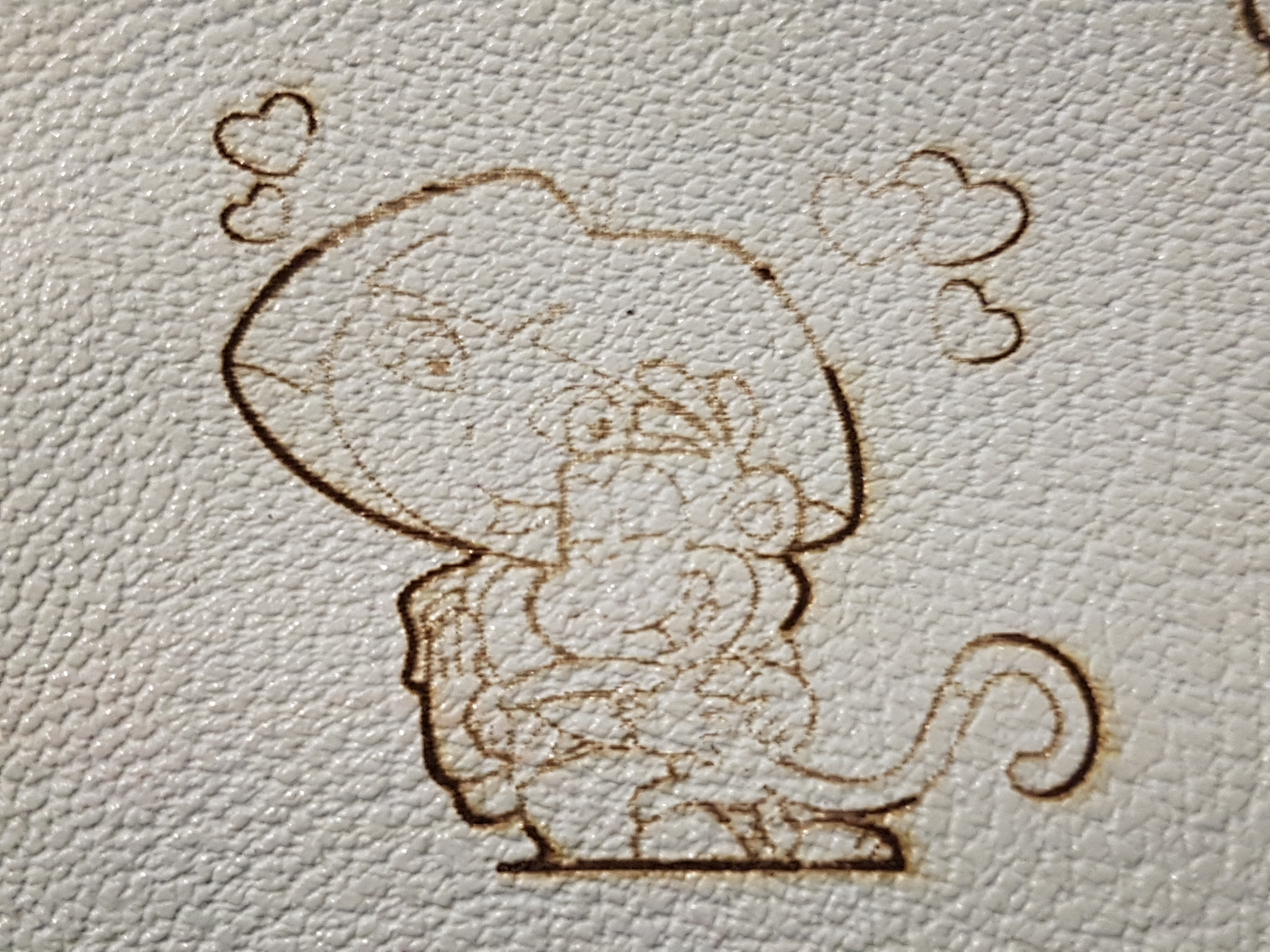

我有一台由两张 DVD ROM 制成的激光雕刻机。雕刻师烧画时,画的外轮廓变成黑色和粗体,画里面的线条都是灰色的。问题是什么?
朋友你好。请帮我 #147

朋友你好。请帮我 #147
所有者

看起来你开始的原始图像在内部有一个非常细的笔划。
看来您也使用过line2line。Line2Line 尝试重现源图像的原始平滑/灰度。

由于缩放,可能会产生额外的平滑/灰色(即,如果原始图像非常大并且您想将其绘制得很小,则漂亮的黑色笔触可能会产生一条小的平滑线)。

尝试对亮度/对比度、阈值采取行动或使用“矢量化+填充选项”。

朋友你好。请帮我 #147
作者

感谢您的及时回复。任何图像都会发生这种情况。附上原图。
朋友你好。请帮我 #147

朋友你好。请帮我 #147
所有者

我想如果你使用 DVD 雪橇,你的最大尺寸为 40x40mm。看起来你使用了大约 5line/mm 的分辨率,所以 LaserGRBL 内部生成的用于雕刻的图像文件大约是 200x200px

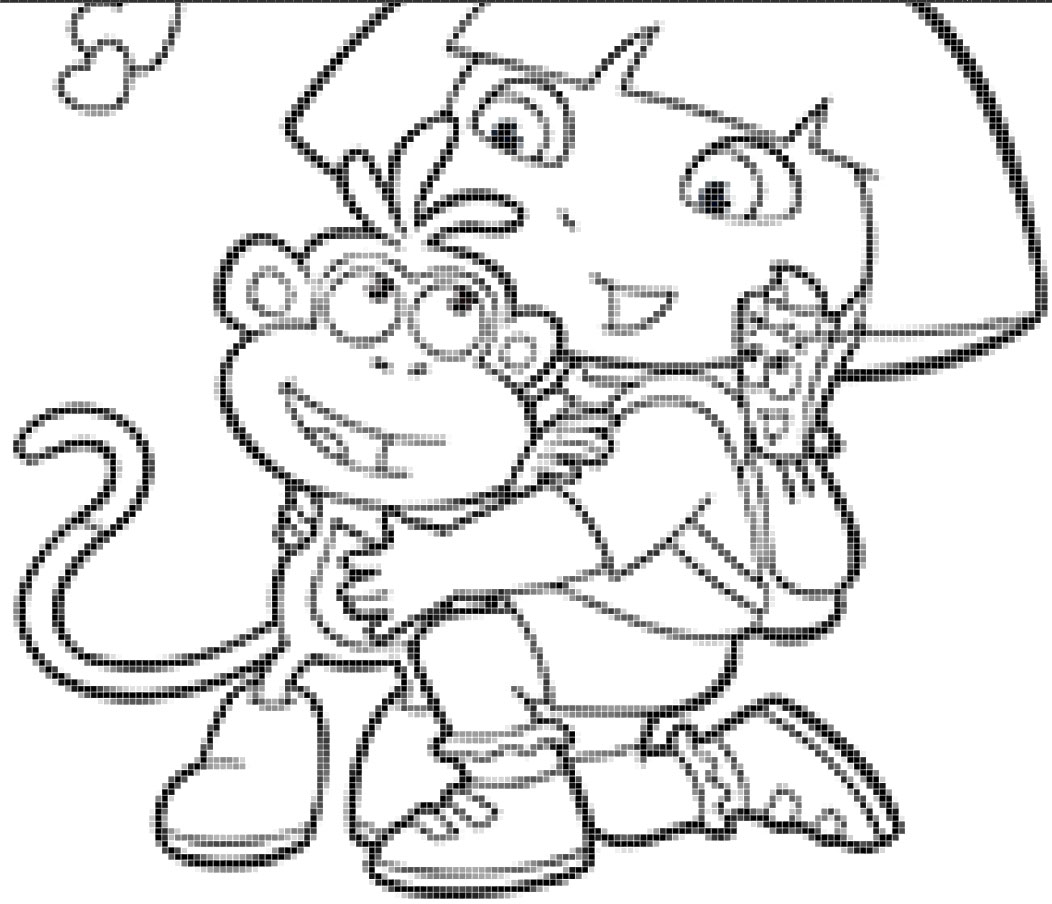

这是将大图像缩放为较小图像时发生的情况:

朋友你好。请帮我 #147

它看起来很锐利,但如果你放大它,你可以很容易地看到最小的线条不是“纯黑色笔画”,而是由灰色像素组成

朋友你好。请帮我 #147

朋友你好。请帮我 #147
所有者
阿尔基皮塔 评论了 2017 年 10 月 26 日

看起来你的激光没有足够的功率来复制一个好的灰色雕刻,所以这是你结果不佳的原因。

尝试使用“NearestNeighbour”作为缩放比例 – 而不是“HQ Bicubic” – 或者 – 更喜欢“矢量化!” 这种图形的工具(因为“LineToLine”在图片上给出更好的结果)。

朋友你好。请帮我 #147
作者

我在另一个激光雕刻机程序中看到,您可以选择另外勾勒出网站的轮廓。但是没有这个设置。

朋友你好。请帮我 #147
所有者

我告诉你 2 次该怎么做。也许你不读书。

朋友你好。请帮我 #147
作者

感谢您的回答,我会在家检查。
