对角线雕刻不稳定 #154

推推 grbl 1年前 (2023-01-26) 126次浏览
关闭
Mikalay31 打开了这个问题 2017 年 11 月 6 日 · 20条评论
关闭

对角线雕刻不稳定#154

Mikalay31 打开了这个问题 2017 年 11 月 6 日 · 20条评论

注释

对角线雕刻不稳定 #154
  1. 横向雕刻。雕刻速度(1500)等于怠速(1500)。雕刻稳定。
    以下是视频链接:
    https ://drive.google.com/open?id=1T8qcvb1o3Aj9f_7xp6GtnCEkLvOcNZsN

  2. 对角雕刻。雕刻速度(1500)等于怠速(1500)。有抽搐(显然在雕刻时有减速)虽然这不应该。
    以下是视频链接:
    https ://drive.google.com/open?id=1-1i1WEHaZ3sQTVK09qi8yxg–pRBOyxz

对角线雕刻不稳定 #154
作者

要了解差异 – 您需要仔细聆听声音。

对角线雕刻不稳定 #154
所有者
阿尔基皮塔 评论了 2017 年 11 月 6 日

你好@Mikalay31
我开发 LaserGRBL 时认为 G0(快速移动)和 G1(线性移动)可以使用两种不同的速度,所以我决定使用 G0 进行空白,使用 G1 进行不同速度的雕刻。

后来发现G0是没有feed rate的,所以G0指令中的F值是没有用的。这使得怠速的输入对结果没有意义。

那么…应该以什么速度执行 G0 命令???答案在您的 Grbl 设置中,您可以显示发送 $$ 命令。

参数$110、$111、$112控制 G0 中使用的速度,参数$120、$121、$122控制加速度。

在我看来,您可能在 X 轴和 Y 轴之间设置了不一致的值

对角线雕刻不稳定 #154
作者

谢谢!我明白你的回答。我知道 $$ 命令。但是在第一个视频中,您可以看到所有参数都是相同的。$ 110 = $ 111 = 1500。所以我问你。还能吃细微差别吗?仅仅为了用螺丝雕刻机器,希望以恒定的雕刻速度和空转速度工作。我 oche 需要对角线雕刻。我可以重新设置我画的图案。您可以尝试在您的雕刻机上将所有参数设置为相同。我不会惊讶你会有同样的事情。也没明白是加速对它有影响吗?顺便说一句,$120 = $121 = 300 在视频中也有看到。你了解我吗 ?

对角线雕刻不稳定 #154
作者

顺便说一句,以相同的雕刻速度和空转速度工作可以减少机器的振动,从而提高雕刻质量。这可以在带有水平雕刻的视频中看到。但它增加了处理时间。用对角线雕刻,显然有问题。但我对质量更感兴趣)你明白我的意思吗?

对角线雕刻不稳定 #154
作者

还有一个问题。激光功率调节的原理是什么?信号的频率是多少?我需要它来找到专门为您的程序设计的驱动程序。因为并不是每个司机都准备好在 1000 赫兹以上的频率下工作。我提前感谢您的回答。尼古拉斯。

对角线雕刻不稳定 #154
所有者
阿尔基皮塔 评论了 2017 年 11 月 6 日

从来没有听说过谷歌?

激光功率调节的原理是什么?

http://www.google.it/search?q=pulse+width+modulation
https://blog.protoneer.co.nz/grbls-pwm-functionality-how-to-control-a-laser-or-variable -速度主轴/

信号的频率是多少?

https://github.com/gnea/grbl/wiki/Grbl-v1.1-Laser-Mode#laser-mode-operation
gnea/grbl#55

请注意,此功能与 Grbl 相关,它们不依赖于 LaserGRBL。

对角线雕刻不稳定 #154
作者

好的谢谢。
我明白 – 我研究链接……但是在互联网上没有回答我关于对角线雕刻的主要问题。请帮帮我 )

对角线雕刻不稳定 #154
所有者

当我有时间

对角线雕刻不稳定 #154
作者
米卡莱31 评论了 2017 年 11 月 13 日

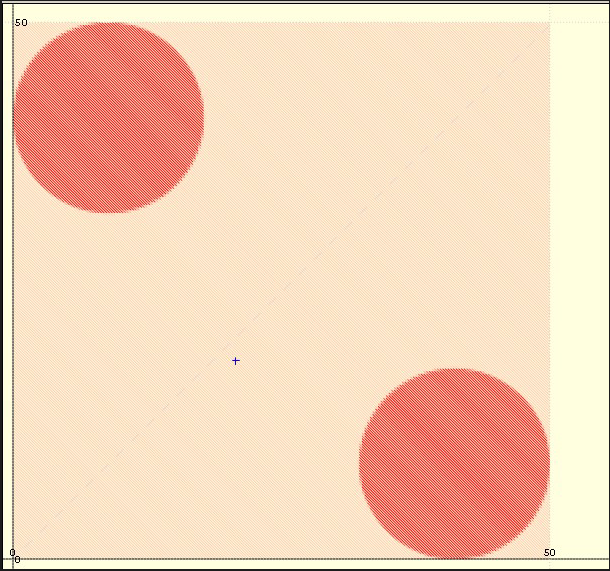

昨天再次放上实验,不过已经上了最新版本v2.8.15。对角雕刻的问题仍然存在。然后我改变了圆圈的背景:
对角线雕刻不稳定 #154

问题已经消失,但现在我们必须雕刻整个方块。这是非常糟糕的。

对角线雕刻不稳定 #154
所有者
阿尔基皮塔 评论了 2017 年 11 月 13 日

您要求我解决硬件或配置中的问题,而不是 LaserGRBL 中的问题。你想告诉我我能帮你什么吗?

我已经用我的雕刻师重复了你的测试。正如您在链接的视频中看到的,结果在水平对角线模式下都是完美的。

LaserGRBL 优化雕刻发送 G0(快速移动)的速度以跳过所有空白。
G0 由 Grbl 以尽可能快的速度移动激光器来实现,如参数$110、$111、$112和参数$120、$121、$122中所确定的那样。

如果您想控制空格上的移动,您应该更改这些参数。

对角线雕刻不稳定 #154
作者

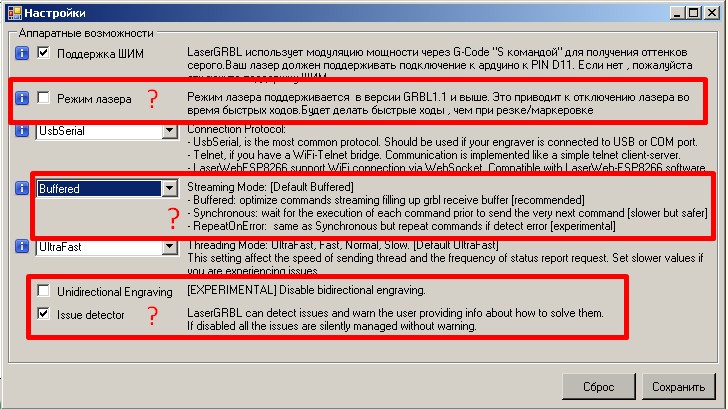

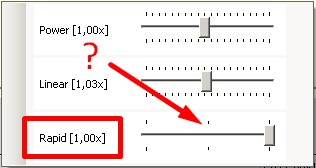

好的。我明白了。我会测试或只使用水平雕刻。告诉我另一个问题。程序中有按钮,但我不太明白它们的用途。我在哪里可以读到这个?我将附上一张有问题的照片:
对角线雕刻不稳定 #154
对角线雕刻不稳定 #154
对角线雕刻不稳定 #154

先感谢您 !

对角线雕刻不稳定 #154
作者

我还可以在程序中插入哪些其他按钮?

对角线雕刻不稳定 #154
所有者

问题检测器和单向雕刻是非常新的功能,我还没有记录但你可以在 github 发布故事板中阅读

https://github.com/arkypita/LaserGRBL/releases

对角线雕刻不稳定 #154
作者

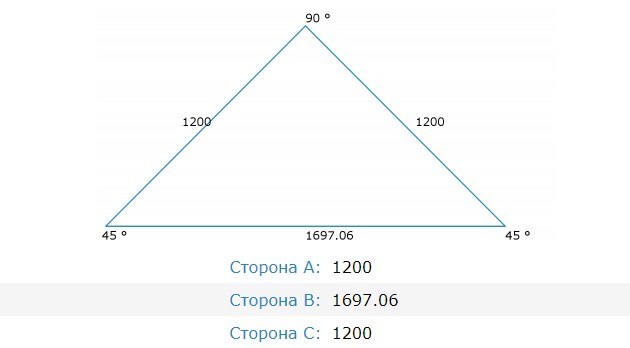

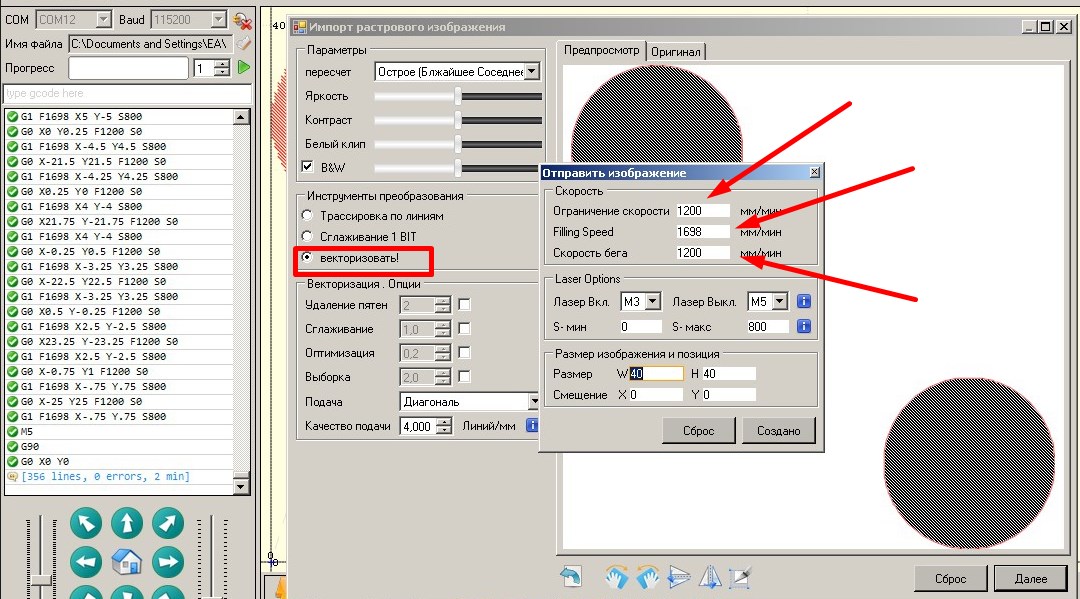

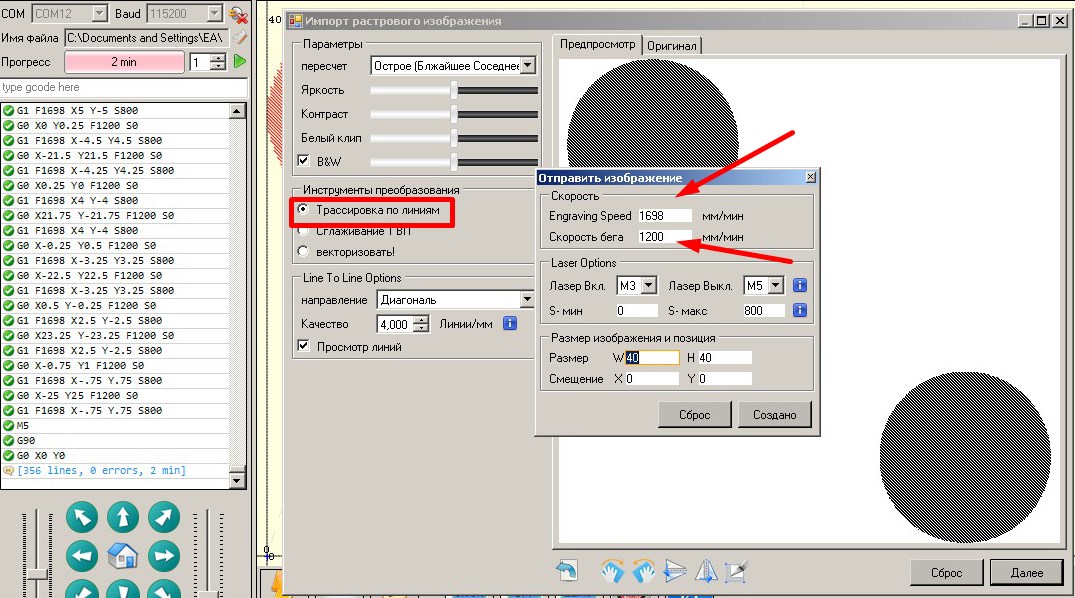

嘿。我解决了我的问题)原因不在你的程序中,甚至不在我的硬件中。问题可能出在 GRBL 本身。有必要根据我从屏幕上的副本设置速度。我所能假设的一切都在于三角形斜边的公式。以 1200 毫米/分钟的速度沿 X、Y 轴移动 – 将导致以 1697 毫米/分钟的速度进行对角线移动。但这只是一个假设。可能那还没有在计算 G0 中完成。

对角线雕刻不稳定 #154
作者

对角线雕刻不稳定 #154
对角线雕刻不稳定 #154

对角线雕刻不稳定 #154
作者

对角线雕刻不稳定 #154
对角线雕刻不稳定 #154

对角线雕刻不稳定 #154
所有者

请再次注意:

我发现G0没有进给速度,所以G0指令中使用的任何F值都是无用的。这使得怠速的输入对结果没有意义。

所以:第二个速度参数(您设置为 1200 的那个)根本没有效果。

在空白处使用的 G0 的速度是通过 Grbl 以尽可能快的速度移动激光来实现的,如参数 $110、$111、$112 和参数 $120、$121、$122 中确定的那样。

对角线雕刻不稳定 #154
作者

我明白了。谢谢您的帮助 !很棒的节目!我会关注你的项目。他很有趣!
