emilvv 开启了这个issue 2017 年 11 月 16 日 · 6条评论
关闭

LaserGRBL 作为 UV PCB 打印机#165

emilvv 开启了这个issue 2017 年 11 月 16 日 · 6条评论

注释

LaserGRBL 作为 UV PCB 打印机 #165

你好,

首先-感谢您的出色工作!

用你们的软件控制UV PCB打印机很有意思!

我有一个问题……请帮助选择正确的设置……

我尝试了很多设置选项,但收到了奇怪的处理时间 – 这是不正常的……

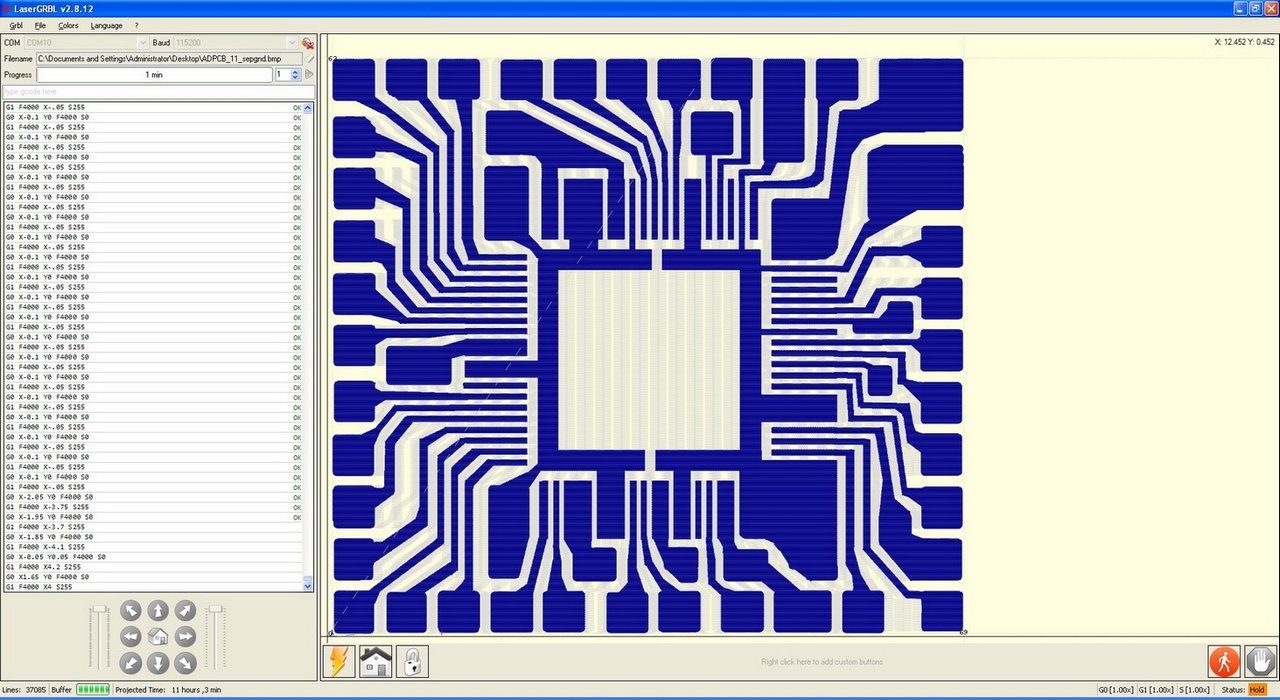

请参阅“11 小时 3 分钟.jpg”……所以……

基本信息:

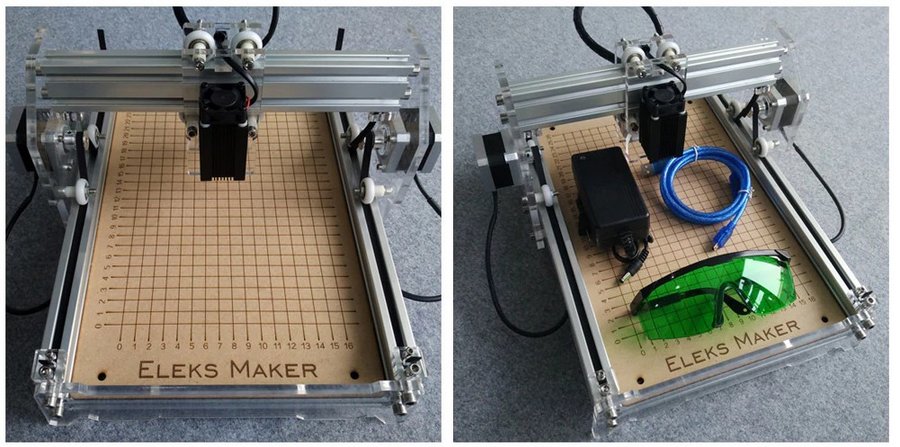

  • 带同步带和微步进电机驱动器的数控机床/打印机 – “CNC.jpg”

  • 带 PWM 控制电子设备的 UV 激光二极管……

重要的 !- 激光束聚焦在大约 0.04 毫米上……所以线条必须是 0.04 毫米或 0.05 毫米!

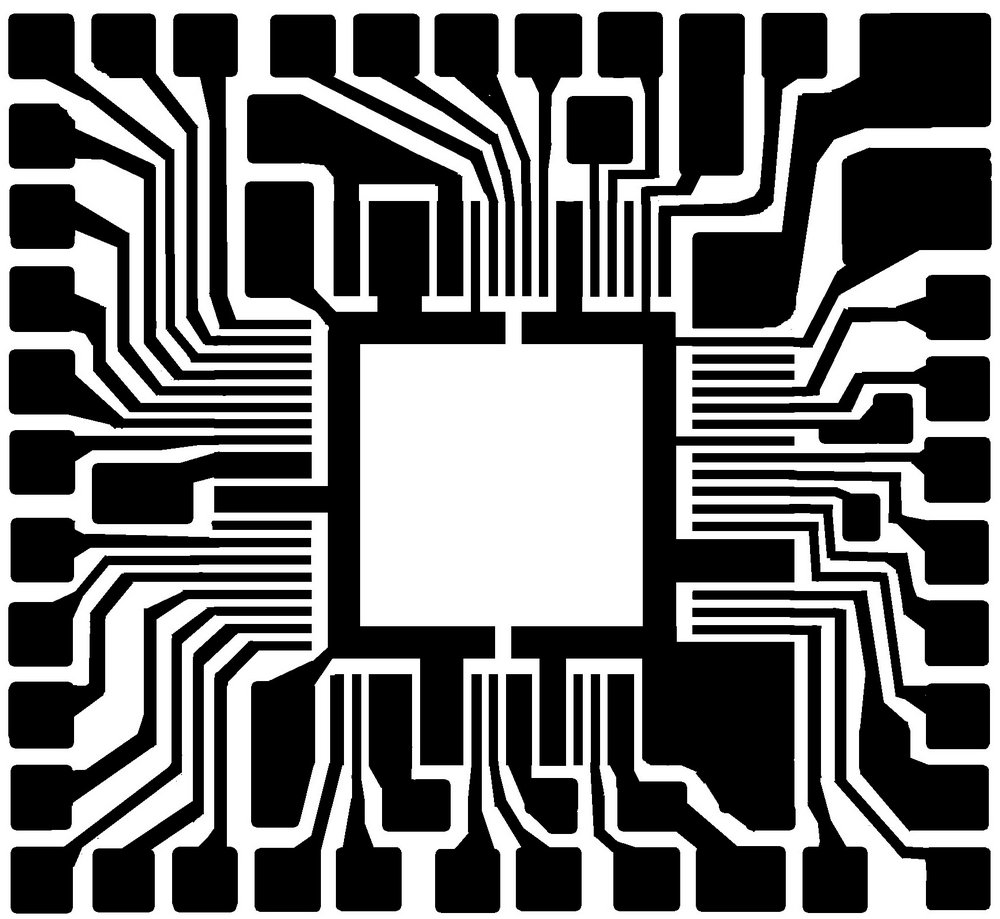

在 PCB 上的 UV 抗蚀剂上绘制/打印的示例 pcb 图像 – “PCB.jpg”

GRBL 版本 – 1.1f …,LaserGRBL 版本 2.8.12 ….

我的问题是:

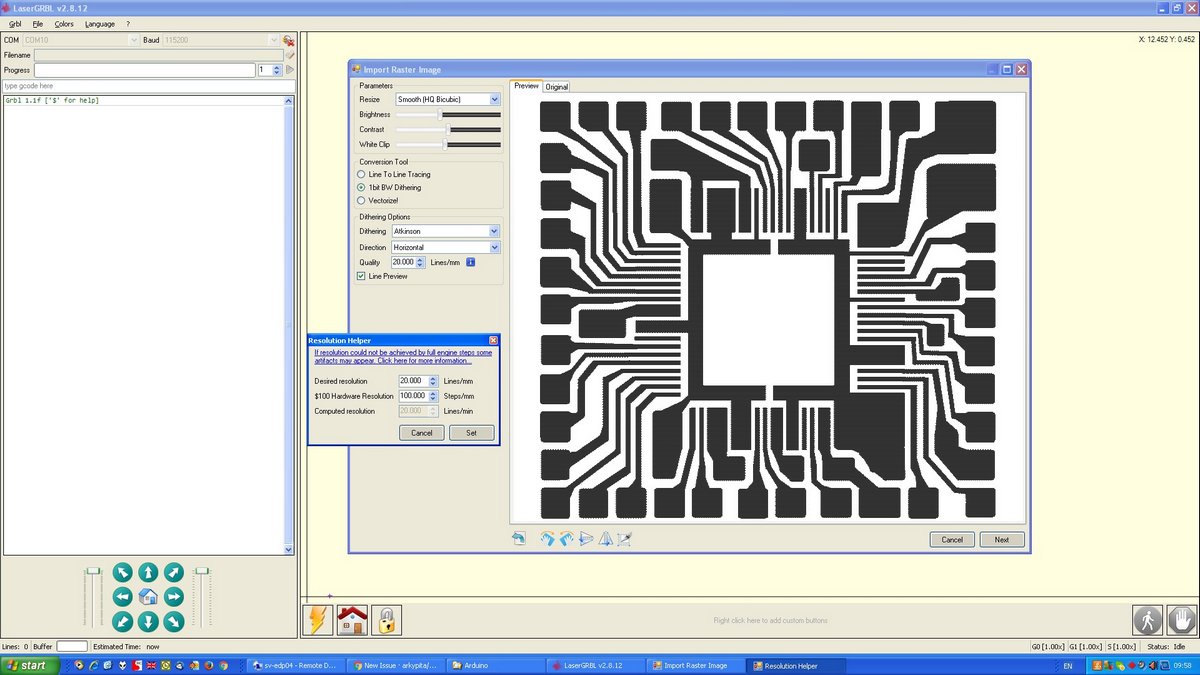

如何设置 LaserGRBL – “setup.jpg”并有合理的工作/雕刻时间..

作为这个视频… https://www.youtube.com/watch?v=Uk2fGoNL3Yk

不像我的例子:“11 小时 3 分钟.jpg”

谢谢您的帮助,

埃米尔 – emilvv@gmail.com

LaserGRBL 作为 UV PCB 打印机 #165
LaserGRBL 作为 UV PCB 打印机 #165
LaserGRBL 作为 UV PCB 打印机 #165
LaserGRBL 作为 UV PCB 打印机 #165

LaserGRBL 作为 UV PCB 打印机 #165
所有者
阿尔基皮塔 评论了 2017 年 11 月 16 日

70mm x 70mm 中的 20 条线/mm 表示总线性线开发为 70x20x70 = 98000mm
在 F4000 下,计算(估计)时间应约为 98000/4000 = 25min

当您开始雕刻时,LaserGRBL 会根据雕刻机当前的实际速度计算“预计时间”。因此,如果您设置 F4000(4000 毫米/分钟)但您的雕刻机执行作业的速度较慢,则“预计时间”会重新计算“即时”时间以匹配实际执行速度。

LaserGRBL 作为 UV PCB 打印机 #165
所有者

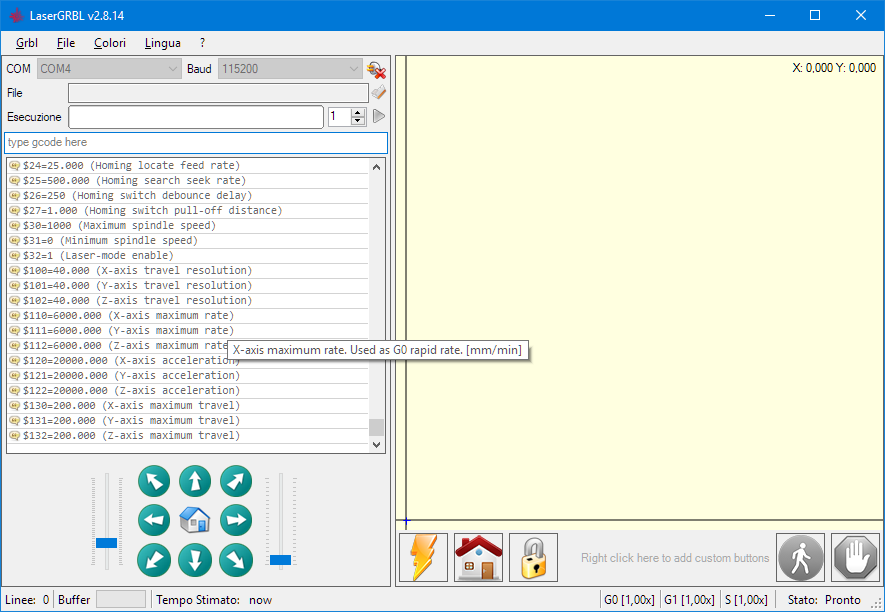

如果您在命令框中键入 $$ “在此处键入 gcode”,您可以看到在您的硬件上设置的配置参数。他们可能会限制你的速度,因为即使你向 LaserGRBL 询问 F100000000,速度也永远不会超过参数 $110 $111 $112

LaserGRBL 作为 UV PCB 打印机 #165

LaserGRBL 作为 UV PCB 打印机 #165
作者

谢谢你 !!!!

我的 $110 $111 $112 = 500.000 …

  1. 如果我将 $110 $111 $112 更改为 7000 会更好吗?.. 如何改变它们 – 在 GRBL 中?

  2. 请问 – LaserGRBL 能否以恒定速度(光栅绘图)工作并且激光只是打开和关闭?

如果您在 PCB 上绘制 UV,这很重要……还有一个问题——如果我们逐行绘制 PCB 轨道图像——光栅图……末端线加速如何?

最好的祝福,

埃米尔

LaserGRBL 作为 UV PCB 打印机 #165
所有者
  1. 您可以更改它们,但前提是物理硬件支持此速度。在命令框中键入 $num=value(即 $110=7000)以编写 grbl 配置。

如果您稍等一下,我将发布一个带有简化配置编辑器的新版本。

  1. M3 模式是固定功率模式。M4 是动态功耗模式。阅读:https ://github.com/gnea/grbl/wiki/Grbl-v1.1-Laser-Mode
LaserGRBL 作为 UV PCB 打印机 #165
作者

再次感谢你 !!

我做到了 .. 还有 $31=1 – 激光模式 ….太棒了 ..时间很完美 – 20 分钟!!!

(仅在我的 PC 上模拟 – 没有真机……等待一些组件!!)

祝你今天过得愉快 !!

埃米尔

LaserGRBL 作为 UV PCB 打印机 #165
所有者

我期待看到这项工作的结果
最好的问候,迭戈
