创建 g 代码时出现锯齿状线条 #170

推推 grbl 2年前 (2023-01-26) 149次浏览
关闭
kareemtawab 打开了这个问题 2017 年 11 月 18 日 · 3条评论
关闭

创建 g 代码时出现锯齿状线条#170

kareemtawab 打开了这个问题 2017 年 11 月 18 日 · 3条评论

注释

创建 g 代码时出现锯齿状线条 #170
卡里姆塔瓦布 评论了 2017 年 11 月 18 日

你好,

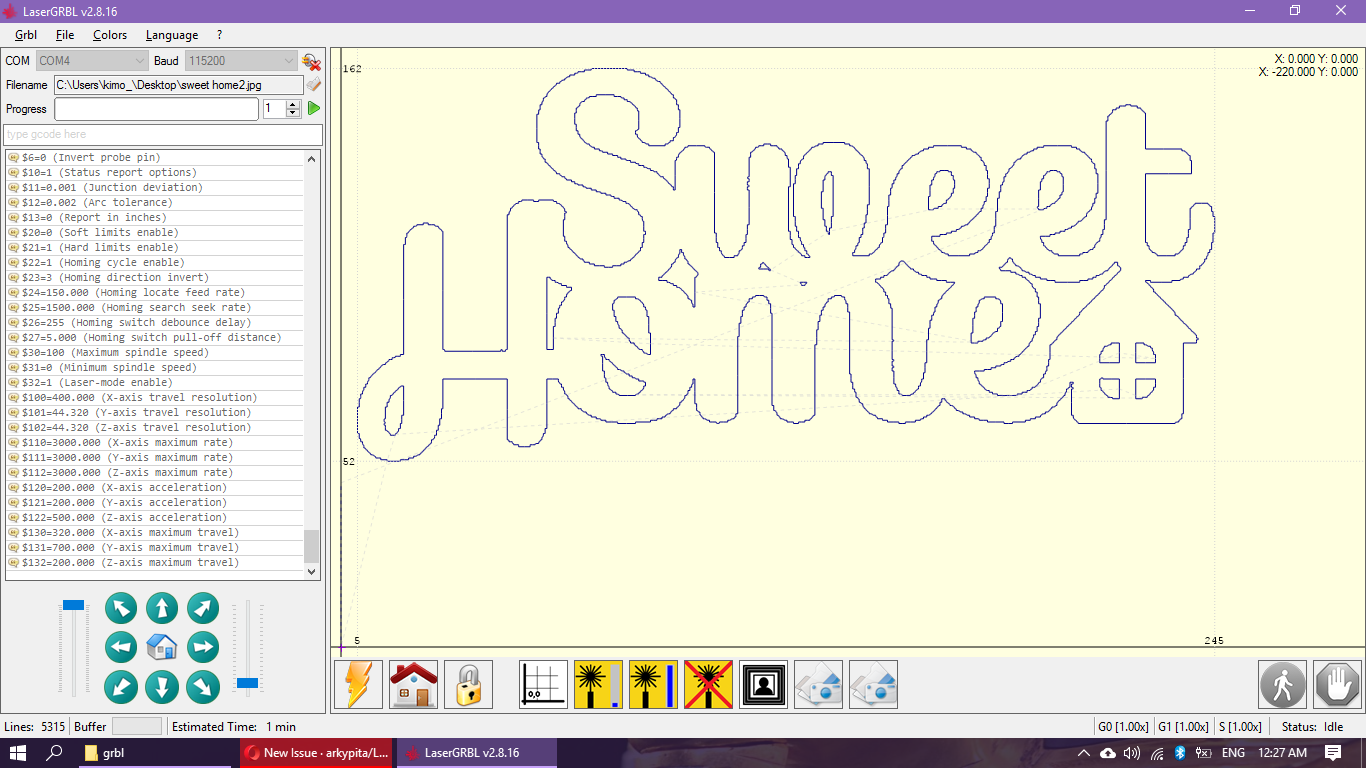

我发现 LaserGRBL 不会为大多数矢量化图片创建圆弧和曲线。有时似乎大多数曲线都以某种方式变成了阶梯状的线条,这会浪费时间,增加 g 代码长度和行进距离。它出现在 g 代码预览屏幕上。但是它们不会出现在我调整设置的屏幕上。我尝试了平滑和缩减采样,但效果不佳。我什至将连接偏差从 0.01 更改为 0.001

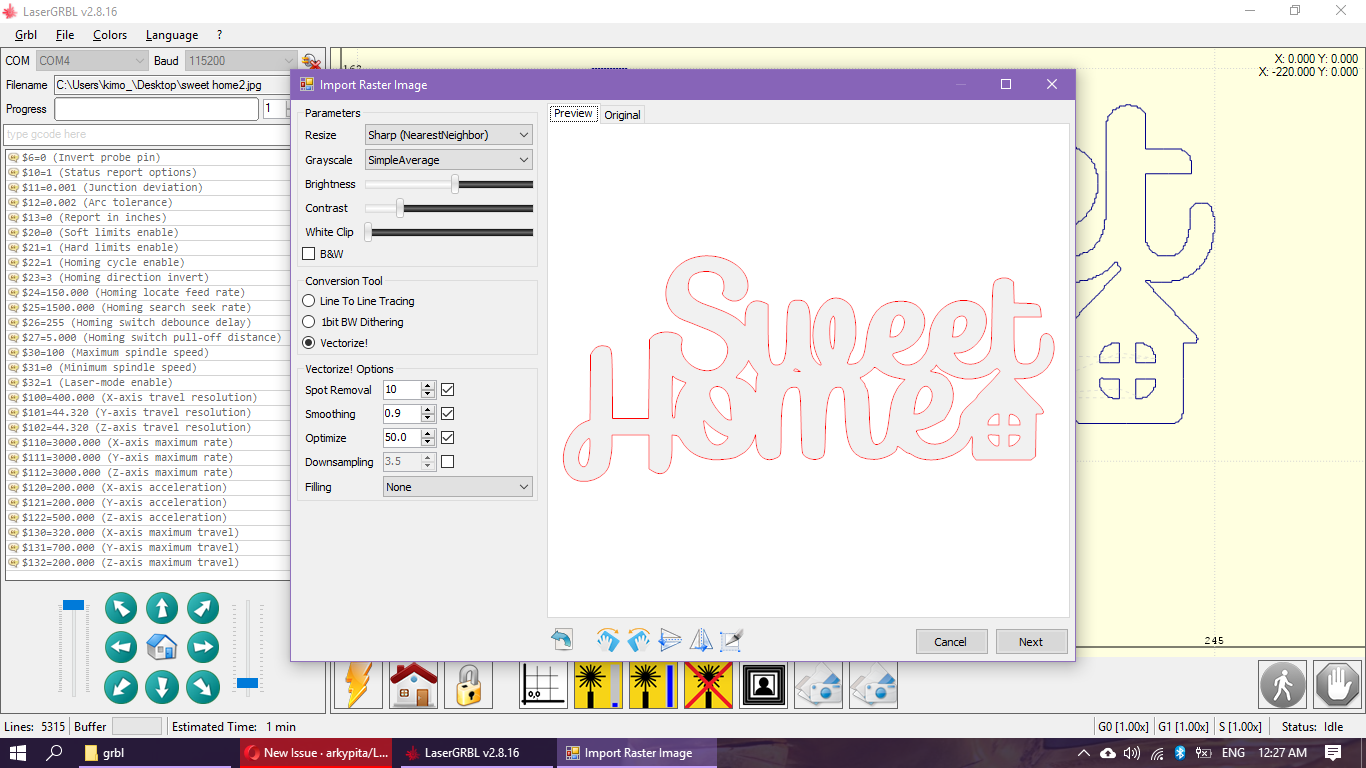

请看图片和gcode。我正在使用 GRBL v1.1f 和图片中的设置。

创建 g 代码时出现锯齿状线条 #170

创建 g 代码时出现锯齿状线条 #170

代码.zip

创建 g 代码时出现锯齿状线条 #170
所有者

使用 Smooth 而不是 Sharp 作为调整大小选项。

创建 g 代码时出现锯齿状线条 #170

感谢您的回复。我现在改变了它,它就像一个魅力。抱歉浪费您的时间。我想我没有在使用指南中看到那个。
