步进驱动器DVR8825 #664

推推 grbl 1年前 (2023-01-27) 127次浏览
关闭
peagerfw 打开了这个问题 2019 年 5 月 23 日 · 23条评论
关闭

步进驱动器DVR8825#664

peagerfw 打开了这个问题 2019 年 5 月 23 日 · 23条评论

注释

步进驱动器DVR8825 #664

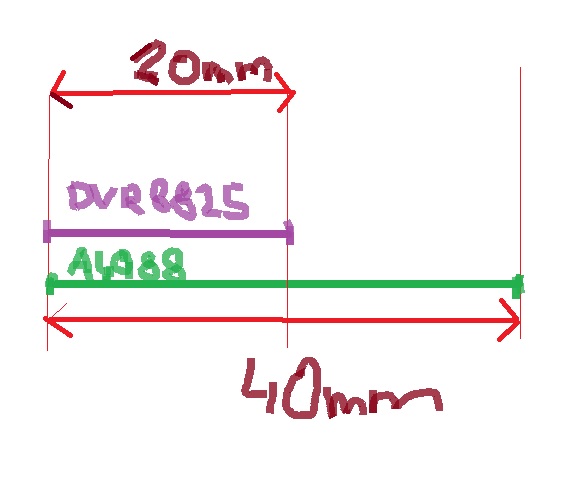

嗨,我有新的步进驱动器 dvr8825 但如果我雕刻 40x40mm 尺寸最终产品是 cca 20x20mm
如果使用步进驱动器 A4988 雕刻尺寸是可以的。请问如何设置 DVR8825?
谢谢你。

步进驱动器DVR8825 #664
所有者
阿尔基皮塔 评论了 2019 年 5 月 23 日

微步问题?也许使用谷歌可以解决?
https://www.google.it/search?q=A4988+drv8825+microstep

步进驱动器DVR8825 #664
作者

是的,也许,也许一个普通人会给我有用的指导如何制作。

步进驱动器DVR8825 #664
所有者

那就是我所做的,拜托

步进驱动器DVR8825 #664
作者

我想:打开这个程序,设置这个参数或者去 grbl 设置使用这个….
这对我有帮助…但是感谢谷歌搜索链接

步进驱动器DVR8825 #664

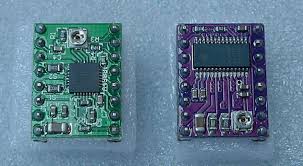

我假设您正确插入了 2 个不同的电机驱动器。
插入时,它们的两端都有电流调节器。
像这里一样:
步进驱动器DVR8825 #664

这两块板都将插入同一个插座。
有些人弄错了,旋转其中一个以匹配另一个在插座中的位置。

步进驱动器DVR8825 #664
作者
peagerfw 评论了 2019 年 5 月 24 日

是的,我知道..我正确插入。
问题是 dvr8825 工作不同.. 1/2 stepps
步进驱动器DVR8825 #664

对于 dvr8825 驱动程序,我调整了 $100、$101 和 $102 – [X,Y,Z] steps/mm 从 800 到 1600,但步进电机在 20mm 后停止并发出蜂鸣器。

步进驱动器DVR8825 #664
斯图尔特B4 评论了 2019 年 5 月 24 日

您可以确保您的电机已正确校准。
观看此视频,您可以快进到视频中的 4:10。
https://www.youtube.com/watch?v=z3bUg9InVeA

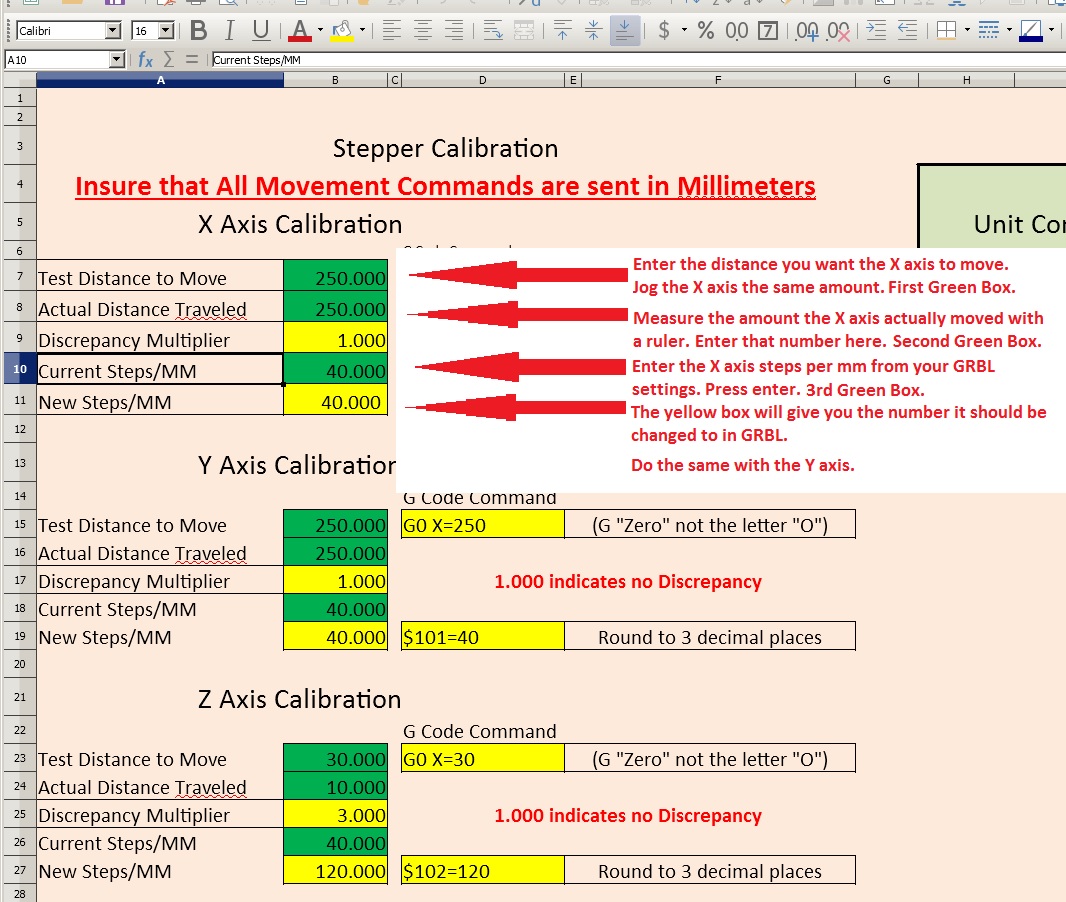

单击此链接并下载校准电子表格。
https://triquetra-cnc.com/stepper-calibration
当你到达那里时,在右侧输入你的电子邮件地址,然后单击“是的,我想立即下载电子表格”

您无需继续观看视频,只需保存下面的这张图片并阅读上面的说明即可。

步进驱动器DVR8825 #664

步进驱动器DVR8825 #664
作者

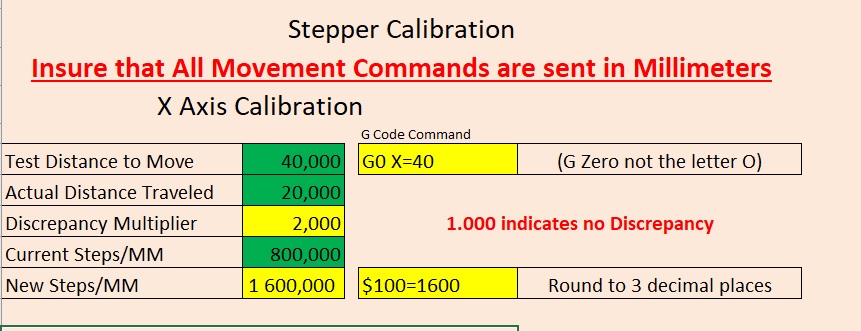

谢谢,但这是我写的 ,如果调整 100 美元、101 美元和 102 美元——[X、Y、Z] 步/毫米从 800 到 1600,我的步进电机在运行后停止并发出蜂鸣器。
步进驱动器DVR8825 #664

步进驱动器DVR8825 #664
所有者

1600 step/mm 是步进分辨率的一个非常高的值。您的控制器板需要做大量工作才能生成以该分辨率驱动步进电机所需的所有脉冲。例如,如果您想以 3000 毫米/分钟的速度移动,您的电路板应产生 3000/60*1600=80’000 脉冲/秒。

Arduino GRBL 的最大脉冲率为 30khz(每秒 30,000 个脉冲)。
grbl/grbl#41

正如我已经指出的那样,考虑调整微步进

步进驱动器DVR8825 #664
所有者

此外,您实际上并不需要 1/1600 毫米的分辨率。
1600 step/mm 是 40640 DPI 的分辨率。

专业打印以 300DPI 完成
将微步配置为 200 步/毫米或更小。

步进驱动器DVR8825 #664
作者

以及如何配置我的微步进?

步进驱动器DVR8825 #664
所有者

它是硬件:通常在您放置 dvr8825 的控制板上有一些跳线。通常它们位于驱动程序本身下方,但并非总是如此。如果您没有跳线,您的电路板不允许更改微步进。

arduino CNC shield 示例:https ://blog.protoneer.co.nz/arduino-cnc-shield-v3-00-assembly-guide/#MicroStep

步进驱动器DVR8825 #664
作者

我有两块 Woodpecker 和 Camtool cnc 板,其中使用了 dvr8825,这里没有跳线。
有可能破解这个板或驱动程序吗?

步进驱动器DVR8825 #664
所有者

dvr8825 有 3 个引脚,称为 M0、M1、M2,用于控制微步进。
基于这些引脚上的逻辑电平(5V 高电平,0V 低电平),驱动器获得不同的微步配置。

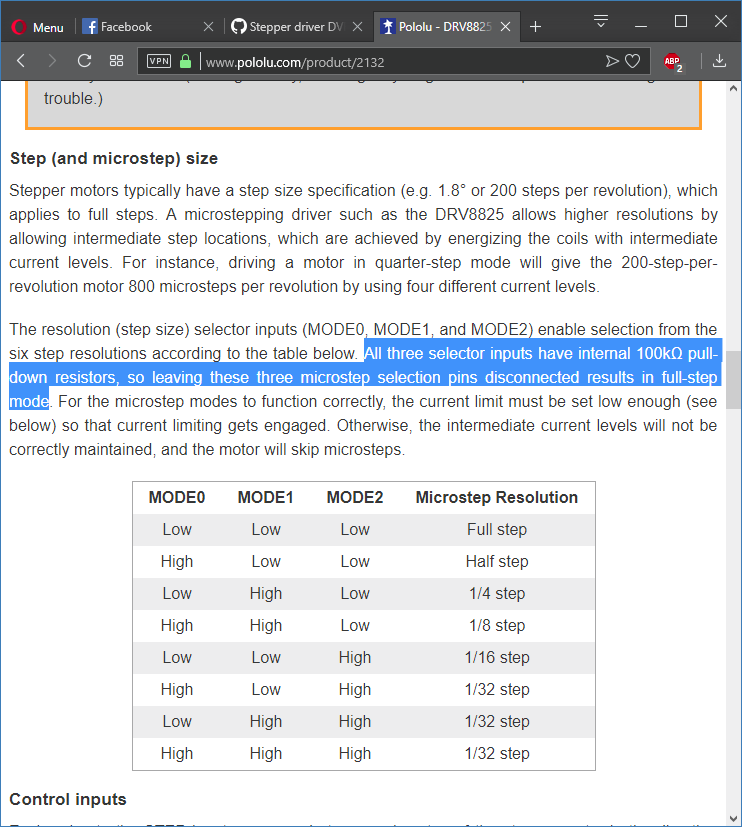

请参阅此处的表格:https ://www.pololu.com/product/2132

如果你想破解你的电路板,你应该沿着这些引脚上的 PCB 走线切割它们,刮掉 PCB 以露出铜并将一些电线焊接到 +5V 或 GND 以设置 M0 M1 M2 上的电平

步进驱动器DVR8825 #664
所有者

用万用表测量这些引脚,这样你就知道你的电路板微步配置是什么。
如果由于内部下拉而需要将引脚置于逻辑低电平,则可以简单地切割走线。

步进驱动器DVR8825 #664

步进驱动器DVR8825 #664

你能发布你的 $$ 设置吗?

步进驱动器DVR8825 #664
作者

$0=10
$1=25
$2=0
$3=5
$4=0
$5=0
$6=0
$10=3
$11=0.010
$12=0.002
$13=0
$20=0
$21=0
$22=0
$23=0
$24=25.000
$25= 500.000
$ 26 = 250
$ 27 = 0.000
$ 30 = 10000
$ 31 = 0
$ 32 = 0
$ 100 = 800.000
$ 101 = 800.000
$ 102 = 800.000 $ 102 = 800.000
$ 110 = 1800.000
$ 111 = 1800.000
$ 112 = 1800.000 $ 112 = 1800.000 $
120 $ 120 = 100.000
$ 121 =
100.000 =44.000

步进驱动器DVR8825 #664

尝试:
$100=1600
$101=1600

$110=1125
$111=1125

步进驱动器DVR8825 #664
作者

哦真的谢谢你很有帮助,工作它;)
拜托,Z axix(102,112)是否也必须改变?

步进驱动器DVR8825 #664

如果你有 Z,你可以类似地改变 Z。

步进驱动器DVR8825 #664
作者

是的,我有,非常感谢👍

步进驱动器DVR8825 #664

我认为这已经解决了。

步进驱动器DVR8825 #664
作者

是的
