amicid13 开启了这个issue 2019 年 5 月 28 日 · 1条评论
关闭

无法连接到激光 – 状态:检查门#667

amicid13 开启了这个issue 2019 年 5 月 28 日 · 1条评论

注释

无法连接到激光 - 状态:检查门 #667

你好,

我今天得到了带有激光模块的 CNC3018。我安装了所有东西,CNC 部件与 GRBL (Candle) 软件配合得很好。如果我尝试使用我的激光,它无法正常工作。

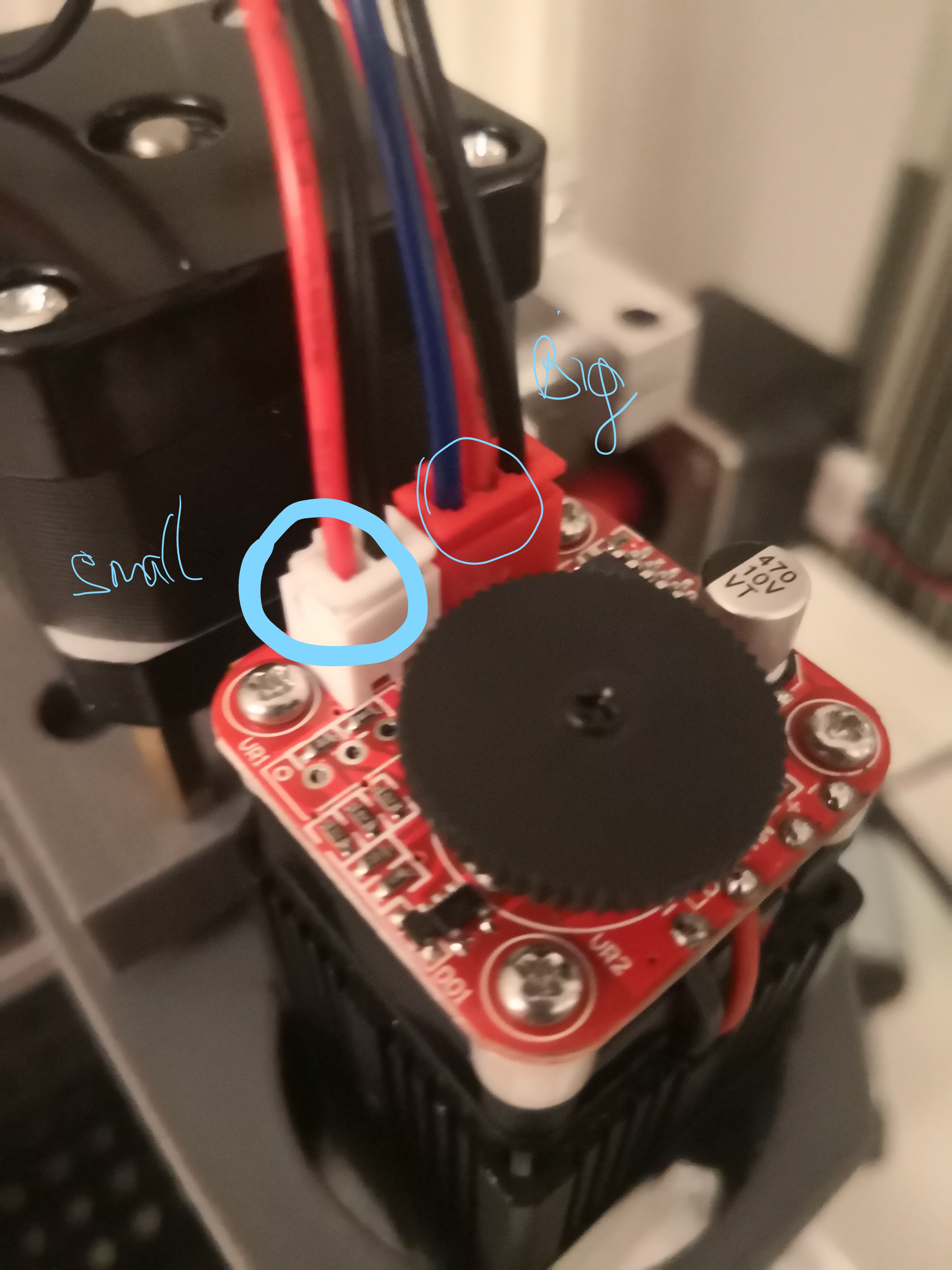

如果我只将更大的电源连接到板上,我可以毫无问题地连接到设备和激光雕刻。如果我连接用于控制激光的较小电缆(我认为是这样),那么 LaserGRBL 会告诉我检查门并显示状态“门”。不知道如何解决这个问题以及我能做什么。所以我无法控制机器和激光。

我怎样才能解决这个问题?如果有人可以帮助我,那就太好了。
无法连接到激光 - 状态:检查门 #667
无法连接到激光 - 状态:检查门 #667
无法连接到激光 - 状态:检查门 #667

无法连接到激光 - 状态:检查门 #667
所有者
阿尔基皮塔 评论了 2019 年 5 月 28 日

LaserGRBL 与此问题无关。

检查门应该是一种硬件功能,只有当您或您的 CNC 制造商在控制板软件中启用它时才可用。默认是禁用的。
它用于连接引脚 A1 上的安全开关,当您打开/移除盖子时,在具有盖板的 CNC 中。

https://github.com/grbl/grbl/wiki/Connecting-Grbl

在 Grbl v0.8 及更高版本中,有循环启动、进给保持和重置运行时命令的引脚分配,因此您可以在机器上使用物理控制按钮。就像限制引脚一样,这些引脚通过内部上拉电阻保持高电平,因此您所要做的就是将一个常开开关连接到每个引脚并接地。再次确保您采用良好的接线方法,以最大限度地减少输入引脚上的外部电噪声。

如果未连接,感觉就像面板打开了一样。
如果你想禁用这个功能,你应该重新编译 GRBL 并将其闪存到你的 Arduino(你板上的蓝色那个),同时关闭这个功能,或者至少将 A1 接地。

grbl/grbl#1267
