luisrzf 打开了这个问题 2019 年 8 月 2 日 · 3条评论
关闭

GBRL 0.9 卡 Mosfet 损坏#709

luisrzf 打开了这个问题 2019 年 8 月 2 日 · 3条评论

注释

GBRL 0.9 卡 Mosfet 损坏 #709

大家好,

我有这张带有 5500mW 激光的卡,我使用带有 J Tech Photonics Laser Tool 插件的 Inkscape 进行绘图,并使用 LaserGBRL 将数据发送到设备。

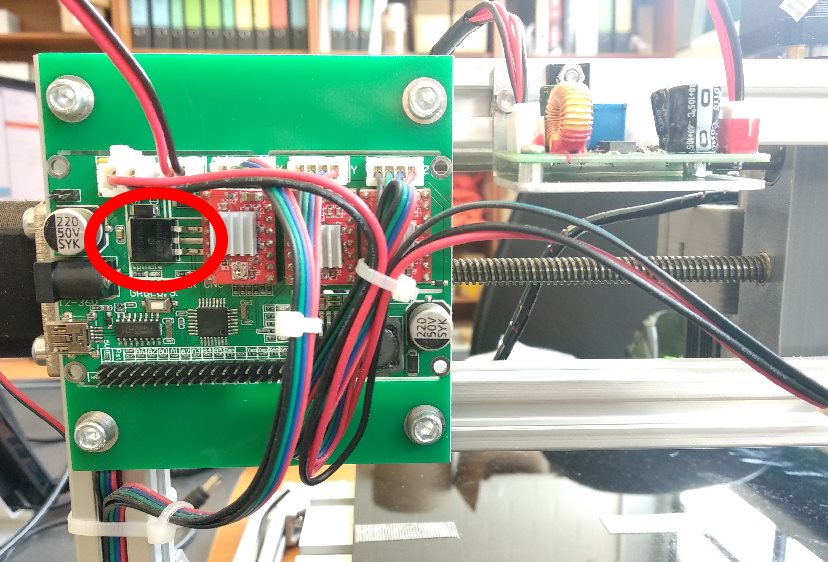

我曾经将激光功率配置为 10 到 100,但上次我选择了 150,几分钟后激光停止了。我发现 GBRL 卡中的 Mosfet(靠近电源连接器)非常热,我拔掉了设备。

GBRL 0.9 卡 Mosfet 损坏 #709

当我购买激光器并将其连接到 GBRL 卡时,它一直处于开启状态,我联系了供应商。他们告诉我,我需要将激光驱动器 12V 连接器连接到 GBRL 卡,而不是直接连接到其他电源并使用 TTL 连接器连接到 GBRL 卡。

似乎通过这种方式,当我为激光器选择更多功率时,我迫使 Mosfet 通过更多电流,现在已经死了。我将尝试更换它,如果再次不起作用,我将用其他更新的(和更新的版本)更换 GBRL 卡。

但是如果我去修理它,我应该如何使用每个电源将激光驱动器连接到 GBRL 卡,以便为激光器提供足够的功率?

感谢您阅读并提前回答。

GBRL 0.9 卡 Mosfet 损坏 #709

您的激光模块是否只有 2 线连接?如果是,你有两个选择

  • 按原样连接并提供一个小散热器/风扇来冷却 mosfet

选项 2 更复杂
– 为您的激光模块购买一个 TTL 驱动板来替换原来的电子设备,这样您就可以有一个单独的 12v 馈电和一个 ttl (5v) 线来控制激光。您还需要在您的电路板上找到合适的 arduino 引脚来驱动这条线。

GBRL 0.9 卡 Mosfet 损坏 #709

… 是的,选项 3 – 也许购买更可靠的电路板 :)

GBRL 0.9 卡 Mosfet 损坏 #709
作者

嗨托罗曼德,

感谢您的回答。我已经更换了 MOSFET,但问题仍然存在。
我买了另一张更好的卡(我希望)。

我会试试这个新的,我会考虑你对激光驱动器的建议。
