pcanof 打开了这个问题 2019 年 10 月 19 日 · 2 条评论

注释

图像集 #748

我需要上传一组图像并将它们转换为 gcode。有没有办法将所有图像一起转换为 gcode?

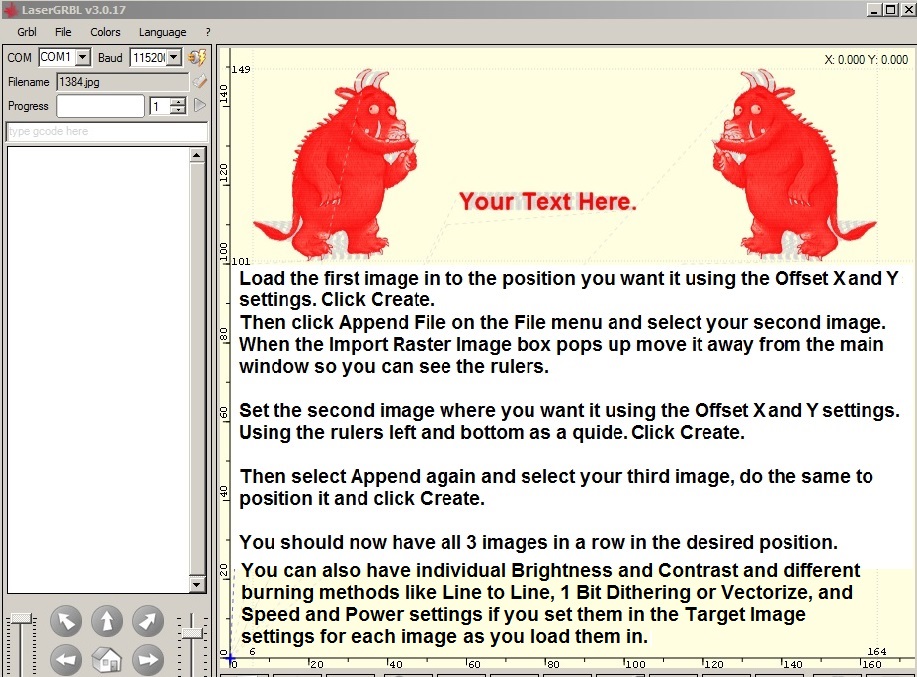

图像集 #748

图像集 #748

完成所有图像和设置后,单击文件菜单上的保存程序。
唯一的问题是,您最终会得到一份包含所有偏移量的 GCode 大列表。

您可以将 GCode 块分离到单独的图像文件中,只需查看列表中一张图像的结束位置和下一张图像的开始位置。因为它们都以 G90 开头,所以您只需在代码中查找它,您可以在记事本中通过打开 GCode 文件并单击“编辑”菜单并单击“查找”来完成。然后输入 G90 并按 Enter。那就是第一张图,第一张的结尾就是下一个G90之前的最后一行。
然后按“查找下一个”,它将找到第二张图像的代码开头,然后是下一张,依此类推。

图像集 #748

刚刚意识到,如果您加载第一个然后单击追加加载其他,将它们全部加载到同一个位置,没有偏移。然后它们将全部加载到彼此上方的相同位置。但是当您单击文件菜单上的保存程序时,它们仍然会为您提供一大堆 GCode。然后您仍然可以以相同的方式将代码拆分到单独的图像中,只需查找 G90 以找到图像的开头并将所有内容复制并粘贴到并包括下一个 G90 之前的最后一行。
