dhg6 开启了这个问题 2019 年 10 月 21 日 · 4条评论
关闭

软件问题#752

dhg6 开启了这个问题 2019 年 10 月 21 日 · 4条评论

注释

软件问题 #752

你好

我似乎无法找到一种方法来以低功率显示一个盒子,以查看将要蚀刻的物品居中的位置。我看到很多人用矩形、低功率激光跟踪区域来居中工作的例子。他们是用 LASERGRBL 做到这一点的方法吗?我期待着您的回音。

真挚地

大卫·H·格罗特

软件问题 #752
斯图尔特B4 评论了 2019 年 10 月 21 日

右键单击底部主窗口的空白部分,然后选择添加自定义按钮。
软件问题 #752

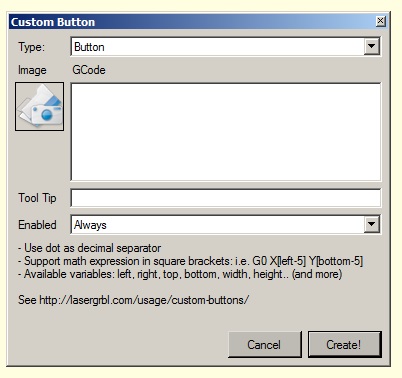

你会得到这个弹出窗口
软件问题 #752

然后读这个。

功能:在您准备好的图像周围画一个框,这样您就可以
准确知道激光在工件上的燃烧位置。
类型:按钮。- 单按。

M4 开启激光。
S2 将激光器设置为低功率。这可以是 1 到 255 之间的任何数字
。1 = 最低功率,255 = 最高功率。

F500 是激光围绕盒子移动的速度,您可以将其更改
为更高或更低的数字以增加或减少速度。
M5 完成后激光关闭。

您可以复制并粘贴下面的 GCode。

M4
S2
F500
G0 X[左] Y[下]
G1​​ X[右]
G1 Y[上]
G1 X[左]
G1 Y[下]
G0 X0 Y0 F500
M5

工具提示:取景 – 低功率激光。S2。速度 500

启用:空闲程序。

软件问题 #752

另一个自定义按钮。

功能:找到准备好的图像的中心。单击打开 – 单击关闭。
类型:TwoStateButton。

G代码框1:

$32=0
G0 X[左+宽/2]
Y[底+高/2]
G1 M4 S5 F900

G代码框2:

$32=1
G0 X0 Y0
M5

工具提示:找到图像中心。单击打开 – 单击关闭。

启用:空闲程序。

软件问题 #752
作者

太感谢了。我还想知道,由于我有一个 15 瓦的激光并且我想为木头选择较低的功率,所以您实际控制激光功率的 s max 是多少。提前致谢!

软件问题 #752
斯图尔特B4 评论了 2019 年 10 月 22 日

是的,0 最低 255 最高。128 是 1/2 次方 64 1/4 次方等。
