wisemanx 打开了这个问题 2019 年 10 月 28 日 · 28条评论
关闭

测试尺寸按钮#757

wisemanx 打开了这个问题 2019 年 10 月 28 日 · 28条评论

注释

测试尺寸按钮 #757

你好朋友,非常感谢你的节目。我想请您在程序中添加测试尺寸按钮。我表示敬意和问候。

测试尺寸按钮 #757

嗨 Wisemanx。测试大小是什么意思?

测试尺寸按钮 #757
作者

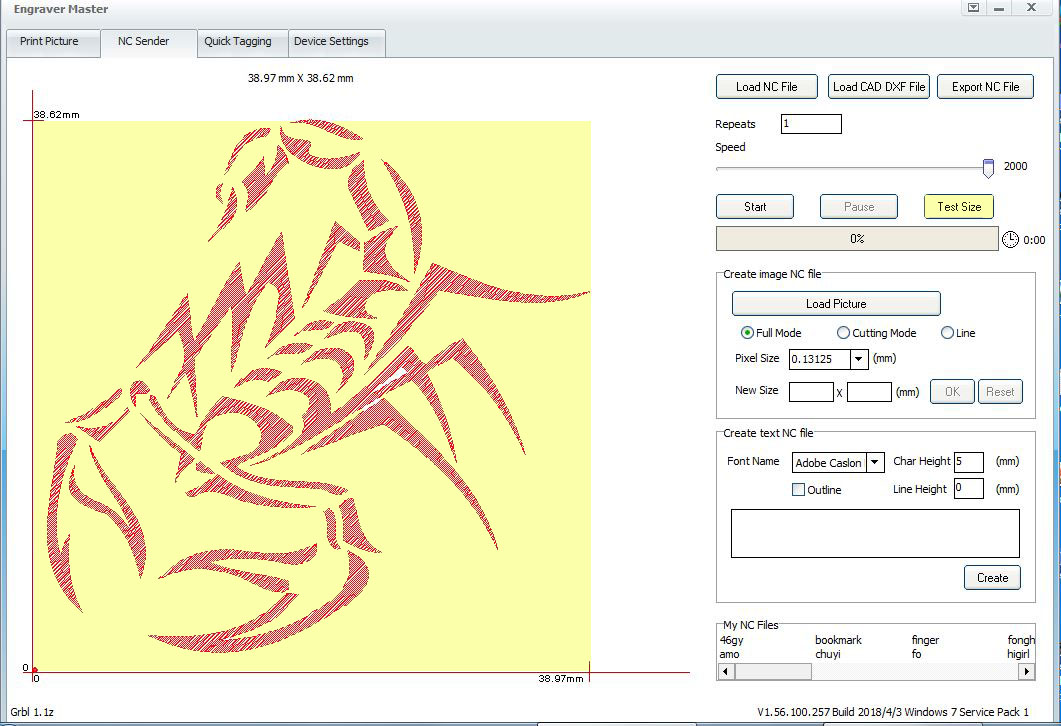

测试区域扫描

测试尺寸按钮 #757

你的意思是看到当激光刻录你加载的图像时激光会到达的区域。?

测试尺寸按钮 #757
作者

是的

测试尺寸按钮 #757
作者

测试尺寸按钮 #757

测试尺寸按钮 #757

你用的是什么程序,这个地方是 LaserGRBL 的。

如果您使用 LaserGRBL,这就是您需要做的。

你必须制作一个自定义按钮。
右键单击主窗口底部按钮所在的空白部分,然后选择添加自定义按钮。

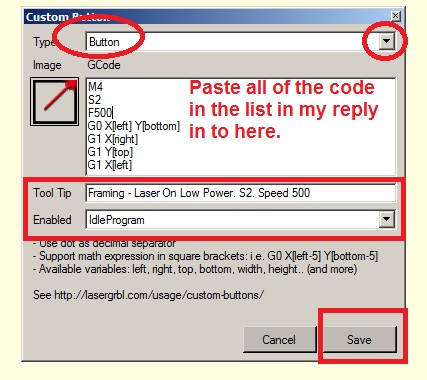

你应该得到这个弹出窗口。

测试尺寸按钮 #757

然后执行此操作:
确保顶部下拉箭头设置为按钮。

将此代码复制并粘贴到 GCode 框中

M4
S2
F500
G0 X[左] Y[下]
G1​​ X[右]
G1 Y[上]
G1 X[左]
G1 Y[下]
G0 X0 Y0 F500
M5

在下一个框中添加一个工具提示,它可以是任何你想要的,所以你知道按钮的作用
工具提示:
我的是这个取景 – 低功率激光。S2。速度 500

在 GCode 中,S 是激光功率(0 到 255),F 是速度。

使用下拉箭头将 Enabled 从 Always 更改为 Idle Program。

您必须连接才能使按钮工作。
正常加载您的图像,准备刻录,但在您按下“开始”之前,请单击新的自定义按钮,它会在图像周围绘制一个假想的框,激光处于低功率状态。
这样您就可以看到它在工件上的位置。

测试尺寸按钮 #757
作者

我的朋友非常感谢你的帮助。我表示敬意和问候。

测试尺寸按钮 #757
作者

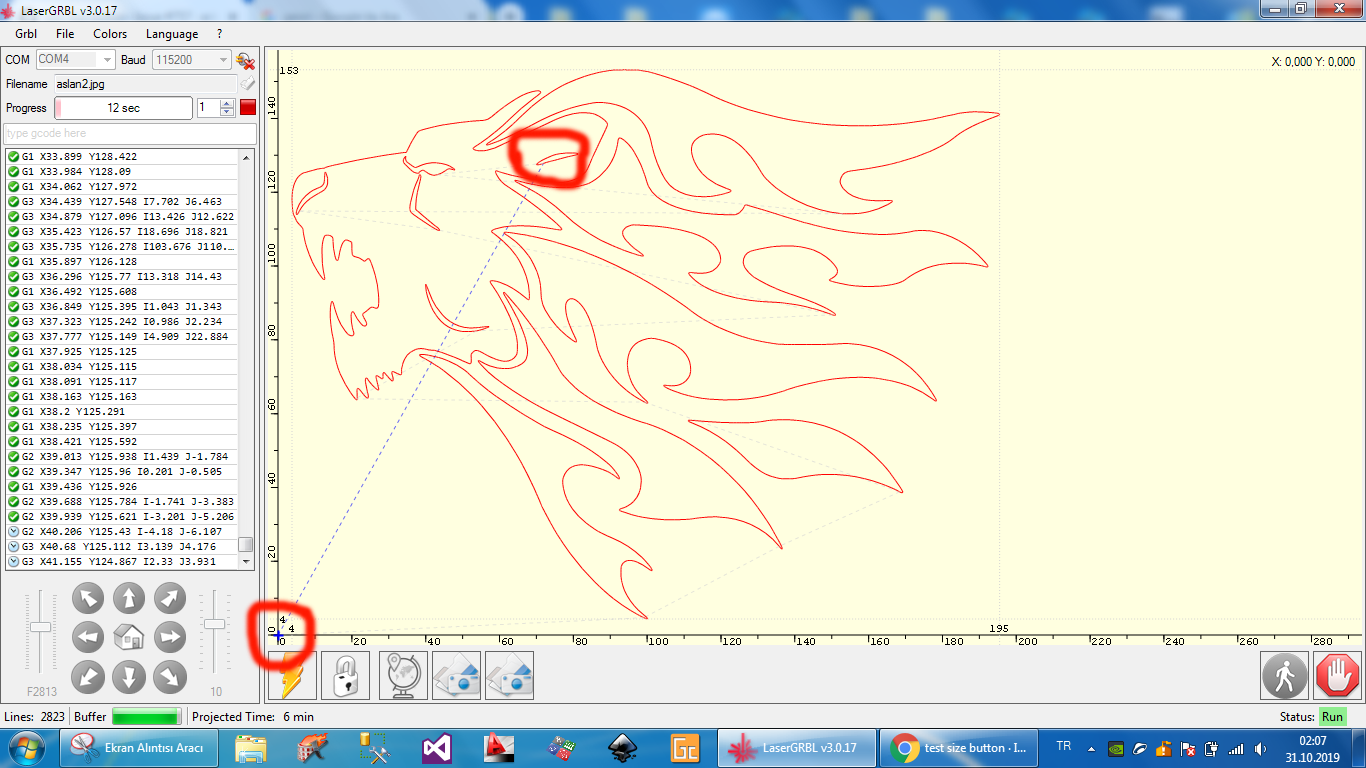

我的朋友,程序没有按照交易的地方进行。并且不会改变颜色。光标在 X0,Y0 坐标

测试尺寸按钮 #757
作者

测试尺寸按钮 #757

测试尺寸按钮 #757

它不应该改变颜色,它应该只是在切割或雕刻时围绕图像线移动。
你是说gcode在左边的屏幕上移动但光标没有移动?
你的激光会动吗?

测试尺寸按钮 #757
所有者

我确认:它不应该改变颜色。
光标会绘制在实际位置,右上角的X/Y坐标会显示位置。

位置信息是通过硬件(在 arduino 上运行的 grbl)通过 USB/串行端口发送到 PC 的通信推断出来的。我猜你的硬件没有发送位置或者它发送的格式错误/不符合特定格式。

您可以复制粘贴最后一段会话日志吗?
菜单 ?-> 打开会话日志

测试尺寸按钮 #757
作者

激光在移动,但光标没有移动。

测试尺寸按钮 #757
作者

03.11.2019 21:04:11 OpenFile 打开 D:\DESEN\Artherapie_ca.jpg
03.11.2019 21:04:27 SetStatus 机器状态 [运行]
03.11.2019 21:04:34 SetStatus 机器状态 [空闲]
03.11.2019 21 :04:35 EnqueueProgram 运行程序,22028 行
03.11.2019 21:04:35 SetStatus 机器状态 [Run]
03.11.2019 21:33:58 ProgramEnd Job Executed:22028 行,0 错误,29 分钟
03.11.2019 21:34 :03 SetStatus 机器状态[空闲]

测试尺寸按钮 #757
作者

arduino grbl 在版本 1.1 中移动。但是 grbl 0.9j 没有移动。

测试尺寸按钮 #757
所有者

会话日志没有任何用处。

我很确定这是 grbl 发送到我没想到会遇到的 PC 的状态消息的一些可变性,这使我无法解释该消息。

如果你想帮助我调试和解决这个问题,请告诉我 0.9j 版菜单“文件”-“Grbl 配置”(连接和空闲时)中 $10 配置变量的值

您也可以按照以下说明记录整个通信:

LaserGRBL 包含一个诊断模式,可以通过命令提示符设置,记录整个通信过程。

如果您从命令提示符或通过带有“comlog”参数“C:\Program Files (x86)\LaserGRBL\LaserGRBL.exe comlog”的快捷方式启动 LaserGRBL,程序将记录一个名为“comlog.txt”的文件,位于“C: \用户\你的名字\AppData\Roaming\LaserGRBL”。

在 comlog 文件中,您可以找到从 LaserGRBL 发送/接收的所有串行数据。
以下是有效的 comlog 的样子:https ://github.com/arkypita/LaserGRBL/files/2636346/comlog.txt

测试尺寸按钮 #757
所有者

您的 10 美元状态报告是否可能配置为不报告机器位置?(即零)
如果是这样,请将其设置为 3。

https://github.com/grbl/grbl/wiki/Configuring-Grbl-v0.9#10—status-report-maskbinary

测试尺寸按钮 #757

我有相同的软件,它显示了一个功能,可以在激光激活非常低的光束之前测试该区域,这样您就可以看到光线并观察以确保您的项目正确定位在材料上我不确定是否创建了该按钮但是如果您能够编写一个功能,该功能将采用边界并在该区域周围运行方形图案,它有效吗?

测试尺寸按钮 #757

启动 LaserGRBL 并单击“连接”,然后按照以下步骤操作:

右键单击底部主窗口的空白部分,然后单击添加自定义按钮。
测试尺寸按钮 #757

测试尺寸按钮 #757

此按钮将在您使用低功率激光准备的图像周围画一个框,这样您
就可以准确知道激光在燃烧时的位置。
类型:按钮。- 单按。
将下面的代码添加到 GCode 框中。您可以从此处复制并粘贴它:

M4
S2
F500
G0 X[左] Y[下]
G1​​ X[右]
G1 Y[上]
G1 X[左]
G1 Y[下]
G0 X0 Y0 F500
M5

工具提示:取景 – 低功率激光。S2。速度 500

启用:空闲程序。

M4 开启激光。
S2 将激光器设置为低功率。这可以是 1 到 255 之间的任何数字
。1 = 最低功率,255 = 最高功率。

F500 是激光围绕盒子移动的速度,您可以将其更改
为更高或更低的数字以增加或减少速度。
M5 完成后激光关闭。


测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日

启动 LaserGRBL 并单击“连接”,然后按照以下步骤操作:

右键单击底部主窗口的空白部分,然后单击添加自定义按钮。
测试尺寸按钮 #757

测试尺寸按钮 #757

此按钮将在您使用低功率激光准备的图像周围画一个框,这样您
就可以准确知道激光在燃烧时的位置。
类型:按钮。- 单按。
将下面的代码添加到 GCode 框中。您可以从此处复制并粘贴它:

M4
S2
F500
G0 X[左] Y[下]
G1​​ X[右]
G1 Y[上]
G1 X[左]
G1 Y[下]
G0 X0 Y0 F500
M5

工具提示:取景 – 低功率激光。S2。速度 500

启用:空闲程序。

M4 开启激光。
S2 将激光器设置为低功率。这可以是 1 到 255 之间的任何数字
。1 = 最低功率,255 = 最高功率。

F500 是激光围绕盒子移动的速度,您可以将其更改
为更高或更低的数字以增加或减少速度。
M5 完成后激光关闭。

我完全按照您的描述做了所有事情,但我的激光打不开。
他做了一圈并向我展示了雕刻的尺寸,但没有激光。
那会是什么?

测试尺寸按钮 #757

将GCode框中的M4改成M3点击保存再试一次。

测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日 通过电子邮件
测试尺寸按钮 #757

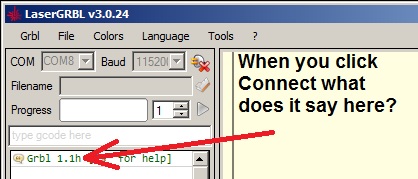

你有哪个版本的 GRBL?

测试尺寸按钮 #757

测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日 通过电子邮件
测试尺寸按钮 #757

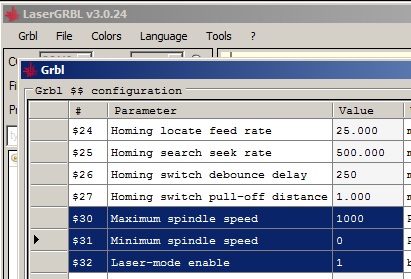

你有这样设置这3个设置吗?
30 美元可以是 255 而不是 1000,它仍然应该有效。

测试尺寸按钮 #757

测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日 通过电子邮件
测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日 通过电子邮件
测试尺寸按钮 #757
唐莱昂13 评论了 2020 年 1 月 11 日 通过电子邮件
测试尺寸按钮 #757

好的,那很好。👍

测试尺寸按钮 #757 arkypita 添加了 增强 标签 2020 年 1 月 27 日
