关于500mw蓝色激光的问题 #767

推推 grbl 1年前 (2023-01-27) 141次浏览
关闭
esdrasramos1988 打开了这个问题 2019 年 11 月 7 日 · 5 条评论
关闭

关于500mw蓝色激光的问题#767

esdrasramos1988 打开了这个问题 2019 年 11 月 7 日 · 5 条评论

注释

关于500mw蓝色激光的问题 #767

大家好,

我是来自巴西的 Esdras Ramos,几周前我决定安装我自己的激光雕刻机/切割机,这样我就可以玩得开心,也可以从它能为我提供的任何东西中赚点零用钱。

我对每种激光器的功率了解不多,我想我在购买 500mw 激光模块时做出了一个非常错误的决定。

Allthoughts,我计划迟早把它换成20W的激光(强得多嗯)……

如果你读到这里,很可能意味着你有兴趣帮助我解决我在安装此类设备时遇到的问题。

所以…我的问题并不长,
希望不会让你们中的任何人生气,因为正如我之前所说,我在这次冒险中
还很陌生,也希望你们能引导我进入如此惊人的技术…

1- 我可以用 500mw 蓝色激光切割什么?
2-我可以用它画什么?
3-有什么特别的程序可以用在烧录摄影上吗?(免费),我为此尝试了激光 grbl,但效果不佳
4-如果是厚木板(3 毫米,我知道它已经很难切割)我必须一遍又一遍地通过 Gcode 多少次切断部分?
5- 是否有一个“$”命令来“循环”或我们可以放置一些宏按钮来使其工作?
6- 我在生成 G 代码时遇到问题,比如绘制任何卡通和来自互联网的东西,它不能正常燃烧,就像,把整个东西都烧坏了..
7- 可以连接吗普通 cnc 防护罩上的 20W 激光器?我害怕短路

再次感谢您的阅读,
不要生气或类似的事情,我是新手,
Esdras Ramos

关于500mw蓝色激光的问题 #767
所有者
阿尔基皮塔 评论了 2019 年 11 月 8 日

1- 我可以用 500mw 蓝色激光切割什么?

纸、纸板最大1-2mm

2-我可以用它画什么?

皮革、纸板、胶合板

3-有什么特别的程序可以用在烧录摄影上吗?(免费),我为此尝试了激光 grbl,但效果不佳

这是lasergrbl的页面,所以我可以建议使用lasergrbl

4-如果是厚木板(3 毫米,我知道它已经很难切割),我必须通过 Gcode 多少次,一遍又一遍地切割零件?

你不能用 500mW 激光切割木材

5- 是否有一个“$”命令来“循环”或我们可以放置一些宏按钮来使其工作?

LaserGRBL 可以多次重复一项工作以完成更多遍。

Gcode 有一些特殊的循环/循环语法,但 grbl 不支持该代码:grbl/grbl#1154

6- 我在生成 G 代码时遇到问题,比如绘制任何卡通和来自互联网的东西,它不能正常燃烧,就像,把整个东西都烧坏了..

我们不是魔术师。发布一些图片并解释您的程序。

7- 可以在普通的 cnc 防护罩上连接 20W 激光器吗?我害怕短路

是的,但您需要合适的激光驱动器和电源。
20W 不是激光二极管的常用值。你想买什么激光器?

关于500mw蓝色激光的问题 #767

非常感谢先生的解释,
我确实很感激,

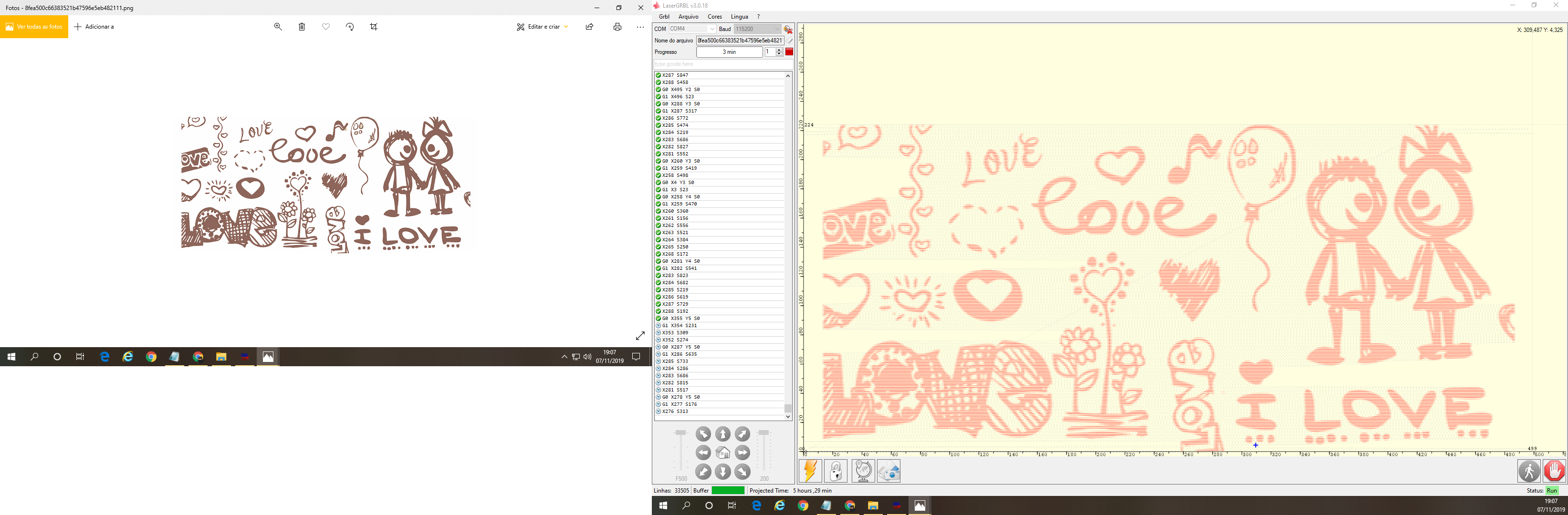

-关于第 6 个问题
,我确实解决了它,去找出一些配置并了解了
现在发生的错误,我想一切正常,正如我发送的屏幕截图一样……
关于500mw蓝色激光的问题 #767

关于问题 7
这是我打算购买的激光器…我不知道它是否禁止发布外部链接,但这是我打算购买的。

https://pt.aliexpress.com/item/4000214972073.html?spm=a2g0o.productlist.0.0.45b22109xTsAOK&s=p&algo_pvid=9aeb79ae-e864-4d44-ab7e-a750d7a4722a&algo_expid=9aeb79ae-e864-4d44-ab7e-a750d7a4722a-0&btsid= 6dbad84d-bcff-40c7-823c-5edec271eb2b&ws_ab_test=searchweb0_0,searchweb201602_4,searchweb201603_55

再次
感谢先生提供的所有信息,
希望能学到很多东西来帮助别人

亲切的问候,
埃斯德拉斯拉莫斯

关于500mw蓝色激光的问题 #767
所有者
阿尔基皮塔 评论了 2019 年 11 月 8 日

供您参考,没有 20W 激光器如此便宜。据我所知,没有超过 7W 的可见光激光二极管。最强大的是 NUBM44-V2,仅裸二极管成本 80 美元。

正如您在此链接中所见,描述中的同一产品(20W 激光)标明“5.5W 光功率”。

然而,对于您的雕刻师来说,这似乎是一个很好的升级。我认为使用这种激光器偶尔可以切割最大 4-5 毫米的胶合板。

关于500mw蓝色激光的问题 #767

供您参考,没有 20W 激光器如此便宜。据我所知,没有超过 7W 的可见光激光二极管。最强大的是 NUBM44-V2,仅裸二极管成本 80 美元。

正如您在此链接中所见,描述中的同一产品(20W 激光)标明“5.5W 光功率”。

然而,对于您的雕刻师来说,这似乎是一个很好的升级。我认为使用这种激光器偶尔可以切割最大 4-5 毫米的胶合板。

更新中…

嘿,Arkypita 先生,
我买了那个“20w 激光”来测试它,
我又遇到了一个疑问。
还有一个额外的第四根线,名为“temp”线,我
猜它用于激光二极管的温度,就像一些警报设置..
在数控盾牌上有连接吗?
我已经看到它在激光 grbl 上有一个温度输入,但不知道在电路板上连接到哪里

ps 随着我机器项目的进行,
我很快就会放上它的照片

再次感谢您的大力支持,
Esdras Ramos

关于500mw蓝色激光的问题 #767
所有者
阿尔基皮塔 评论了 2019 年 11 月 18 日

嗨拉莫斯

我已经看到它在激光 grbl 上有一个温度输入,但不知道在电路板上连接到哪里

LaserGRBL 没有任何温度输入。你是什​​么意思?

我认为“温度限制安全锁”不应该由 PC 软件负责,而应该在硬件/固件 (grbl) 中实现。这是让它与任何类型的 PC 软件(LaserGRBL 或任何其他软件)一起工作的唯一方法

我又来了一个疑问……
还有一根额外的第四根线,名为“temp”线,我
猜它用于激光二极管的温度,就像一些警报装置一样……
在 cnc 屏蔽上有连接吗?

我在您链接的产品中看到了这条线,但通过阅读卖家描述我无法理解它提供了什么样的信号。温度超过 60° 时是否为 0-5V 开/关信号?它是可以让您读取温度的线性电压吗?我不知道。

您必须自己了解它,然后再决定是否要在某种安全电路中使用它。
我认为 CNC 控制器/扩展板没有专用的温度输入,所以你应该自己设计。本主题中讨论了一些内容:#673
