帮助 CNC 3018 Pro #768

推推 grbl 1年前 (2023-01-27) 147次浏览
关闭
jonvarsol 打开了这个问题 2019 年 11 月 7 日 · 14条评论
关闭

帮助 CNC 3018 Pro#768

jonvarsol 打开了这个问题 2019 年 11 月 7 日 · 14条评论

注释

帮助 CNC 3018 Pro #768

你好!我不知道如何使用 CNC 3018 Pro,我用 PC 软件试过,无法用激光雕刻。

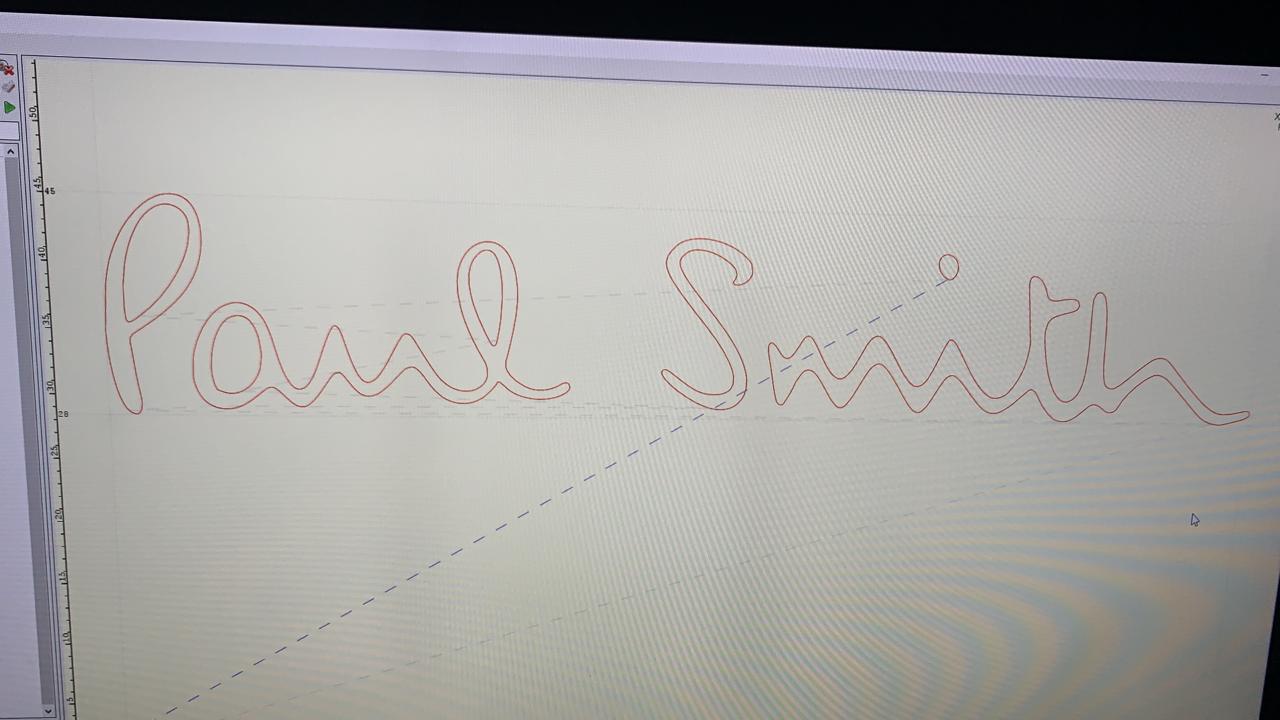

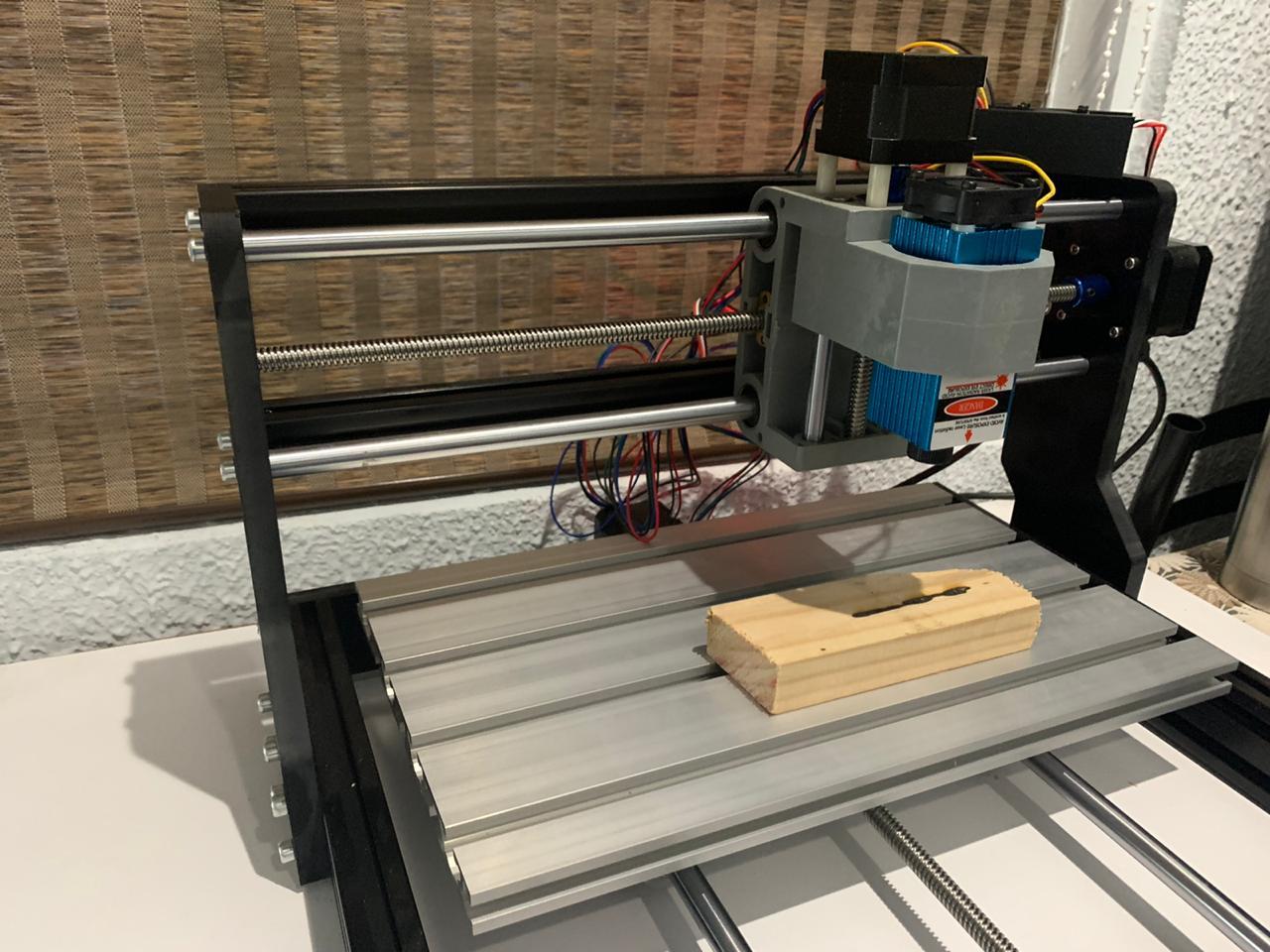

它只从左到右和上下移动,但下面的盘子不动,所以我得到的只是一条线一遍又一遍……它应该是名字:Paul Smith 并在另一张照片中看到我得到的: (

帮助 CNC 3018 Pro #768
帮助 CNC 3018 Pro #768

帮助 CNC 3018 Pro #768

你确定你所有的电气连接都没有问题吗?
Y 轴电机是否转动,您能看到丝杠在转动吗?
检查 Y 轴电机连接。
然后当机器连接后进入 LaserGRBL 中的 Grbl 菜单并选择 Grbl 配置。
查看设置列表并检查 $100 和 $101 设置。
他们应该差不多。

帮助 CNC 3018 Pro #768

这听起来很愚蠢,但它是一台新机器吗?如果是这样,床底下是否有任何可能阻止电机移动的填料。

帮助 CNC 3018 Pro #768

谢谢你的帮助!很抱歉我迟到的回复,我当时不在家。

  • 是的,Y 轴在工作,我可以看到丝杠在旋转,实际上与 X 轴和 Z 轴相同。
  • 这是一台新机器。我已经检查了一切,床底下什么也没有:(

很抱歉打扰你,但如果你能通过 whatsapp 给我发短信就太好了,这样我就可以给你发送一些视频… +506 8707-5923

谢谢,

乔纳森
帮助 CNC 3018 Pro #768

帮助 CNC 3018 Pro #768

我不明白,如果 Y 轴电机和丝杠在移动,那么床应该在移动。
您是否将工件固定到床身上,床移动时它可能会移动。
此外,我会将 $32 更改为 1 以启用激光模式。

帮助 CNC 3018 Pro #768

是的,真的很奇怪!好吧,我的意思是,当我使用离线控制或 grbl 软件移动时,我可以看到丝杠在旋转,但在使用激光时却看不到。

我不知道你说的修复工件是什么意思:(

我将 $32 更改为 1,但什么也没发生。

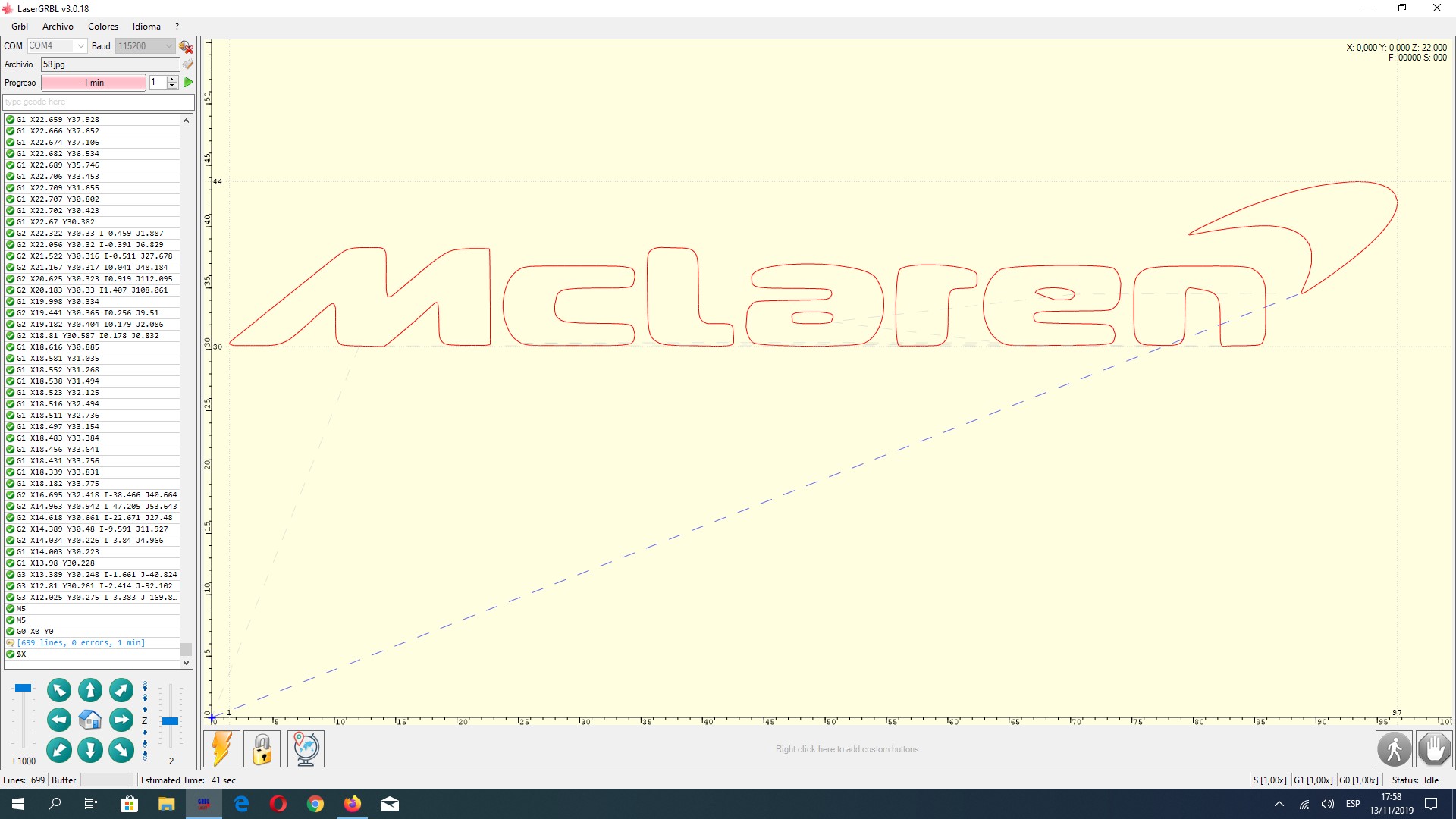

这是我上次测试的另一个屏幕截图(相同的历史记录)。

帮助 CNC 3018 Pro #768

帮助 CNC 3018 Pro #768

顺便说一句,谢谢你的帮助!

帮助 CNC 3018 Pro #768
斯图尔特B4 评论了 2019 年 11 月 14 日

首先,您不能在连接 USB 连接的同时连接离线控制器,否则它将无法正常工作。

我的意思是,你有没有把你正在雕刻的东西固定在床上,这样它就不会随着机器的振动而移动。

将 32 美元更改为 1 美元可以让您更好地控制激光功率,仅此而已。

您可以尝试更改 grbl 配置设置中的 steps/mm。
尝试将 Y 轴 $101 更改为 1600。

机器型号(3018)以实际雕刻面积为准。
X = 300 毫米 Y = 180 毫米。

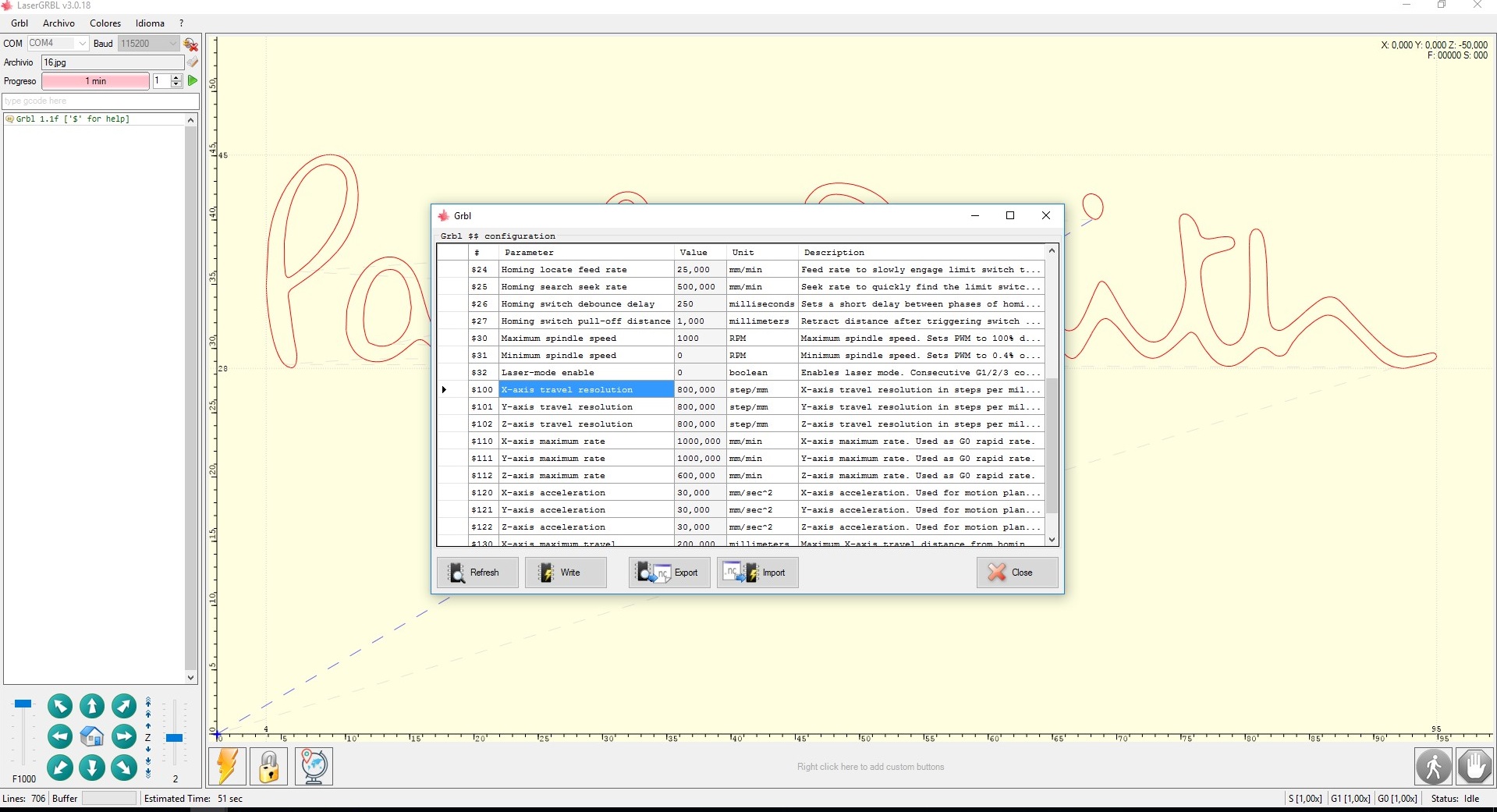

从我在你发布的图片中看到的,你的 X 轴的最大行程设置为 200(130 美元)。因此,您应该能够将 $130 (X) 设置为略小于 300。
还要检查 $131 以了解 Y 轴的最大行程,并将 $131 (Y) 设置为略小于 180。

帮助 CNC 3018 Pro #768
所有者
阿尔基皮塔 评论了 2019 年 11 月 14 日

谢谢你的帮助!很抱歉我迟到的回复,我当时不在家。

  • 是的,Y 轴在工作,我可以看到丝杠在旋转,实际上与 X 轴和 Z 轴相同。
  • 这是一台新机器。我已经检查了一切,床底下什么也没有:(

只是要确定:你是在告诉你,如果你用点动控制运动,一切都很好,如果你发送一个程序,Y 不会移动(或者它移动不好)?

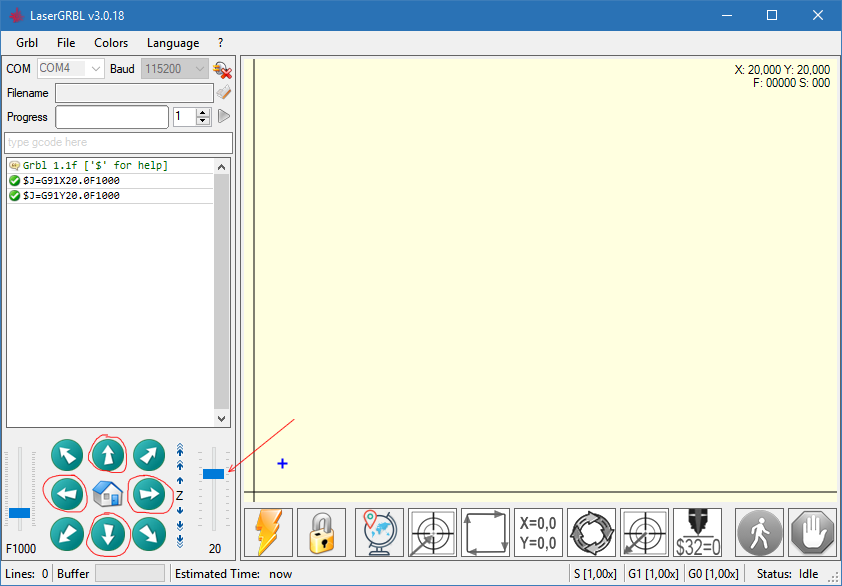

请做这个测试:将步进设置为 20 (2cm),速度 ~1000

帮助 CNC 3018 Pro #768

然后使用点动按钮左右移动 X 轴。它会动吗?它移动了 2 厘米吗?
然后使用点动按钮将 Y 轴远近移动。它会动吗?它移动了 2 厘米吗?

请报告您的测试。

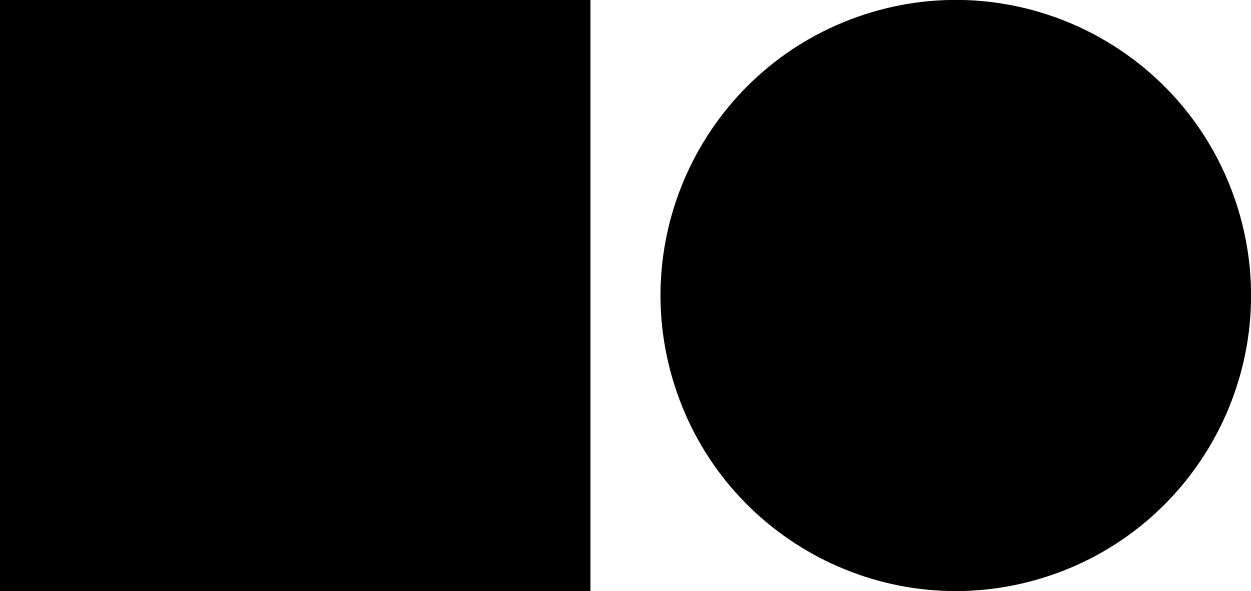

然后尝试使用矢量化工具(无填充)以低速雕刻像这个示例一样简单的东西。

帮助 CNC 3018 Pro #768

告诉我们你的结果。

我不知道你说的修复工件是什么意思:(

用螺栓/螺母或至少用胶带固定在床上。

首先,您不能在连接 USB 连接的同时连接离线控制器,否则它将无法正常工作。

我同意斯图尔特的观点。
如果您有“离线控制”,请将其与电路板分离:可能会干扰通信(但听起来很奇怪)。

帮助 CNC 3018 Pro #768
斯图尔特B4 评论了 2019 年 11 月 14 日

忘了说 20 美元。
如果您将 Max Travel 设置为 130 美元和 131 美元,还要确保将 20 美元设置为 1。
它启用软限制,因此激光或床不会走得太远。
如果您确实尝试告诉它移动的幅度超过设置的幅度,它就不会移动,并且会在 GCode 向上滚动的左侧窗口中以红色显示“超出行程”。

帮助 CNC 3018 Pro #768

StuartB4 和 arkypita,非常感谢你们的帮助。

我找到了解决方案……Y 和 Z 电缆已更换。你可能会笑 ;),这是我的第一台机器,我没有经验。我真的很感激你的时间。

帮助 CNC 3018 Pro #768

我不会笑……很多。:)
我们都必须从某个地方开始,很高兴你解决了这个问题,如果可以的话,我很乐意提供帮助。
祝你好运。
