作业结束时位崩溃 – 没有收回。 #1108

推推 grbl 1年前 (2023-01-27) 92次浏览
打开
Beardy241 开启了这个问题 2018 年 8 月 10 日 · 10 条评论
打开

作业结束时位崩溃 – 没有收回。#1108

Beardy241 开启了这个问题 2018 年 8 月 10 日 · 10 条评论

注释

作业结束时位崩溃 - 没有收回。 #1108

今天三次,使用三个不同的文件,我的工作经历了一次掠夺性的崩溃。

Fusion360 > UGS 平台 > Ox CNC。

钻头不是在工作结束时收回钻头然后返回到原位,而是停留在深度并被直接拖回家——踢和尖叫——边走边挖出一条路径。它以“快速”的速度发生,因此非常令人兴奋。

当我注意到它说“跳过命令”时,我从控制台窗口的末尾复制了以下输出……

`

X694.02Y429.8535Z-17.856
ok
X694.0125Y429.8165Z-17.7647
ok
X694.008Y429.7938Z-17.6686
ok
X694.0065Y429.7862Z-17.57
G0Z15
Skipping command #78621
G53Z5
M5
ok
G4P1.0
G53X0Y900
Skipping command #78626
Skipping command # 78627
好的
好的
好的
好的 好的
好的
好的
好的

**** 在 00:44:47 完成发送文件 ****

和…

X694.008Y429.7938Z-17.6686
ok
X694.0065Y429.7862Z-17.57
G0Z15
跳过命令 #85537
G53Z10
M5
ok
G4P1.0
G53X0Y900
跳过命令 #85542
跳过命令 #85543
ok
ok
ok
ok
ok
ok
ok

**** 在 00:25:54 完成发送文件 ****

和…

X380.6344Y29.5665Z-34.5102
ok
X380.6497Y29.5627Z-34.37
G0Z6
跳过命令 #26691
G53Z5
M5
ok
G4P1.0
G53X0Y222
跳过命令 #26696
跳过命令 #26697
ok
ok
ok
ok
ok
ok
ok

**** 在 00:47:10 完成发送文件 ****
`

最奇怪的是,我注意到它正在撞到上一份工作的原位!

规格

版本

UGS 平台 2.0 – [每晚] 2017 年 7 月 23 日

操作系统

苹果操作系统

平台

GRBL 1.1f

作业结束时位崩溃 - 没有收回。 #1108
合作者

很抱歉听到这个!

这可能是错误处理程序的结果:
http ://winder.github.io/ugs_website/guide/common/#error-handling

2017 年 7 月 23 日的 UGS 版本很旧,您遇到的问题可能已得到修复。从以前的作业运行命令的问题可能是由于我们今年早些时候使用过的缓冲区没有被清除。

您介意共享您尝试运行的文件吗?

作业结束时位崩溃 - 没有收回。 #1108
作者

谢谢你的乔阿西姆。

我现在已经更新了 UGS 软件。(我之前做过一次“检查更新”,但结果是空的)。

附上一份文件。

树权最终通行证.nc.zip

作业结束时位崩溃 - 没有收回。 #1108
合作者

我运行了文件并最终得到了这个:

>>> X694.0125Y429.8165Z-17.7647
ok
>>> X694.008Y429.7938Z-17.6686
ok
>>> X694.0065Y429.7862Z-17.57
>>> G0Z15
Skipping blank line #5272
>>> G53Z10
>>> M5
ok
>>> G4P1.0
>>> G53X0Y900
Skipping line: M30
Skipping comment-only line: (%)
ok
ok
ok
ok
ok
ok
ok

**** Finished sending file in 00:11:42 ****
ok

跳过的命令似乎并不重要。但是,G53Z10 移动到机床坐标 Z10 时有点危险。这对你的机器来说可能没问题,但在我的机器上完全出乎意料(它移动到工作位置 Z70.5,这对我来说是安全的)而且我不知道发生了什么。可视化器也不显示这一点,因此可能会有所改进。

作业结束时位崩溃 - 没有收回。 #1108

我有一个可能类似的问题。我的工作运行良好,最后我单击返回到零,它正确移动 x 和 y,然后 z 下降到零以上并撞到老虎钳上。我能够重现该问题两次。最初我认为这是反弹问题,但现在不太确定。

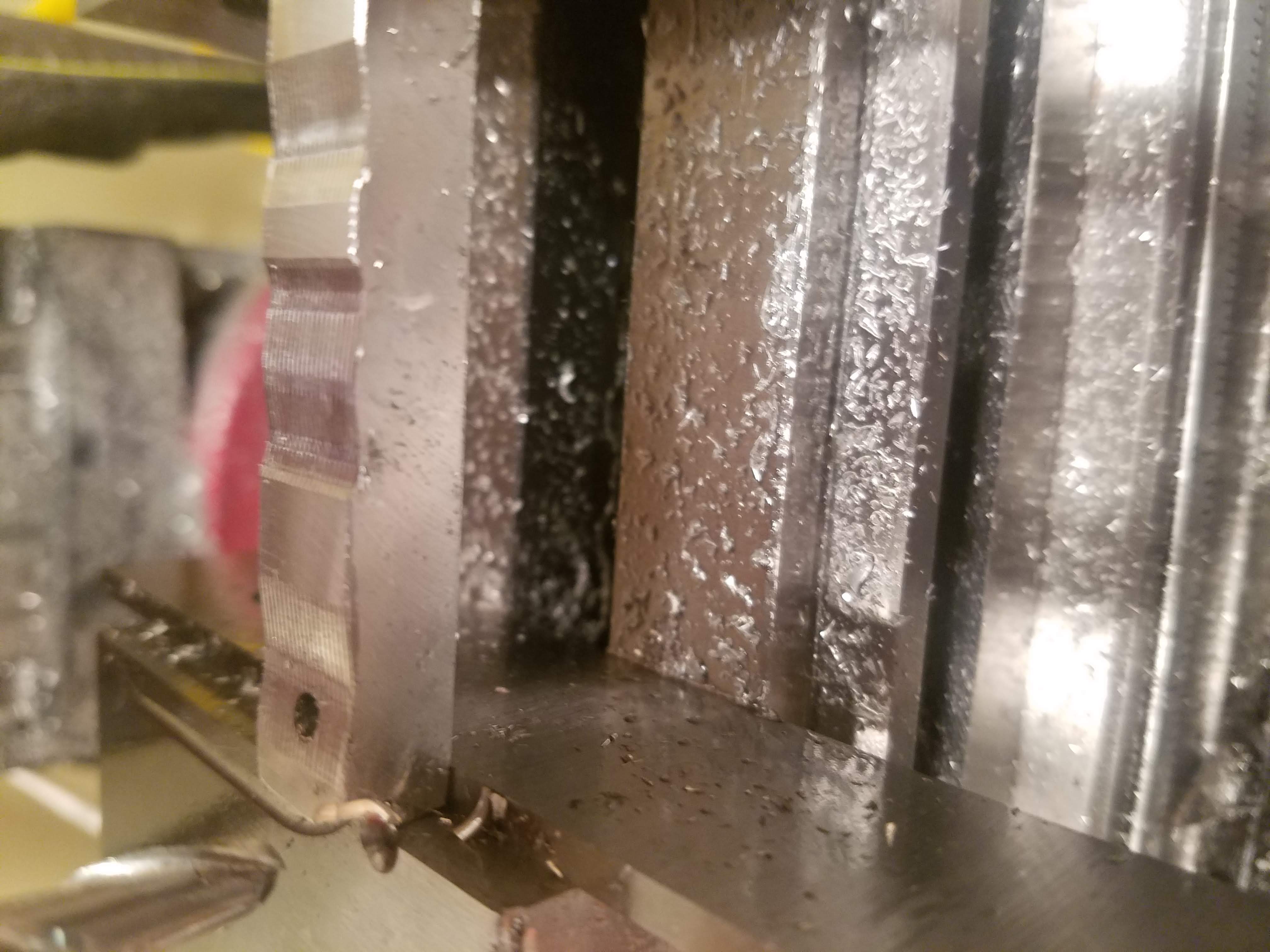

我附上了 gcode 文件和一张显示最终结果的照片。
1001.txt

作业结束时位崩溃 - 没有收回。 #1108

作业结束时位崩溃 - 没有收回。 #1108
所有者

很抱歉听到崩溃的消息,以及对您的工具造成的损坏。您使用的是什么版本的 UGS?我很久以前就删除了这个“功能”,所以我希望你使用的是旧版本的 UGS。如果是,请尝试最新的夜间构建,“归零”应该会更好。

作业结束时位崩溃 - 没有收回。 #1108
斯坦豪 评论了 2019 年 1 月 26 日

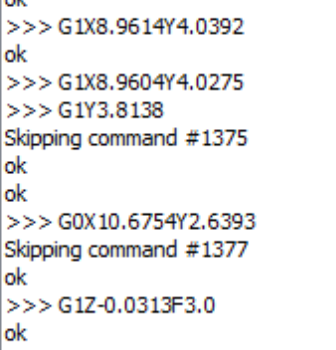

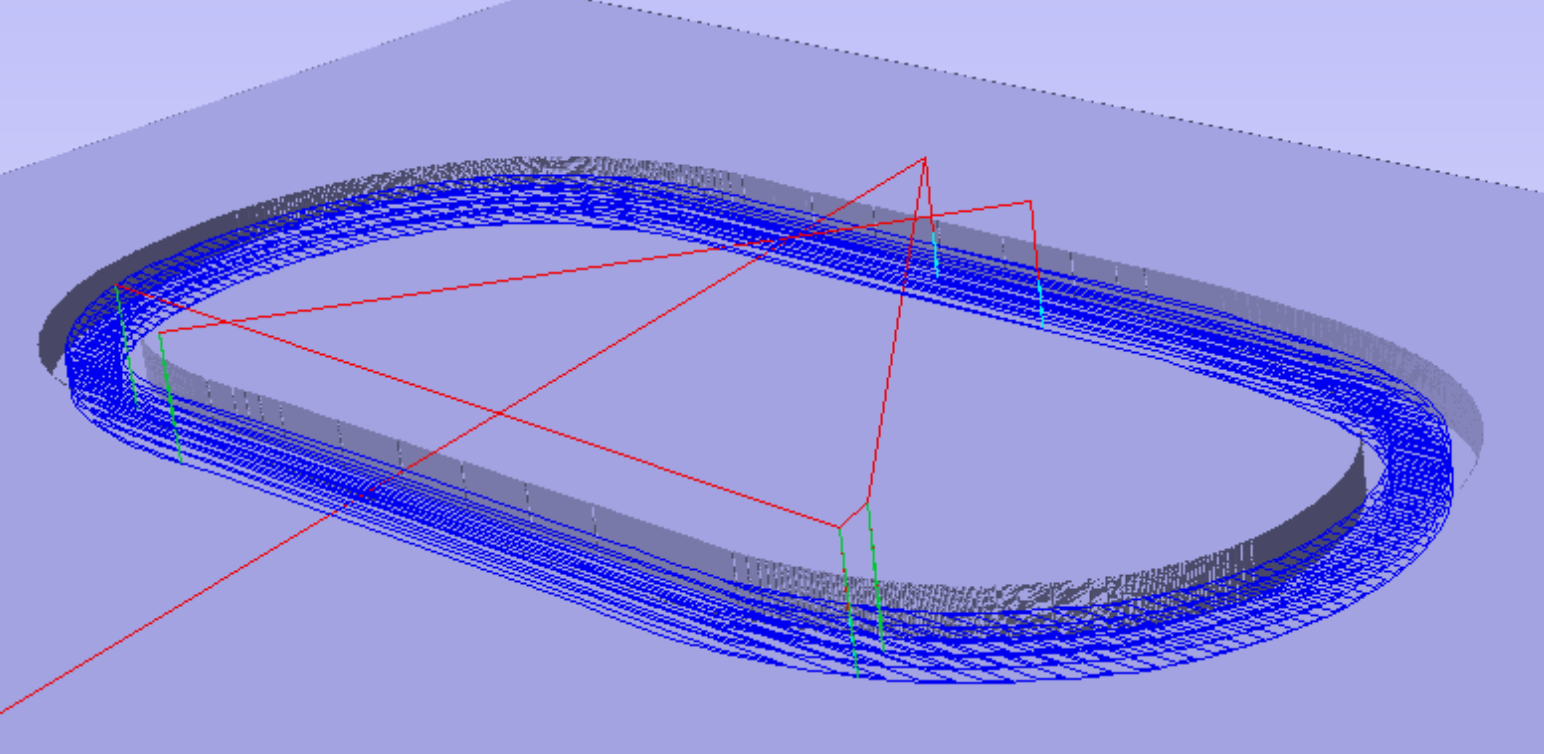

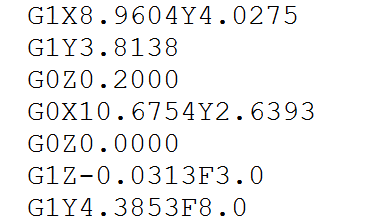

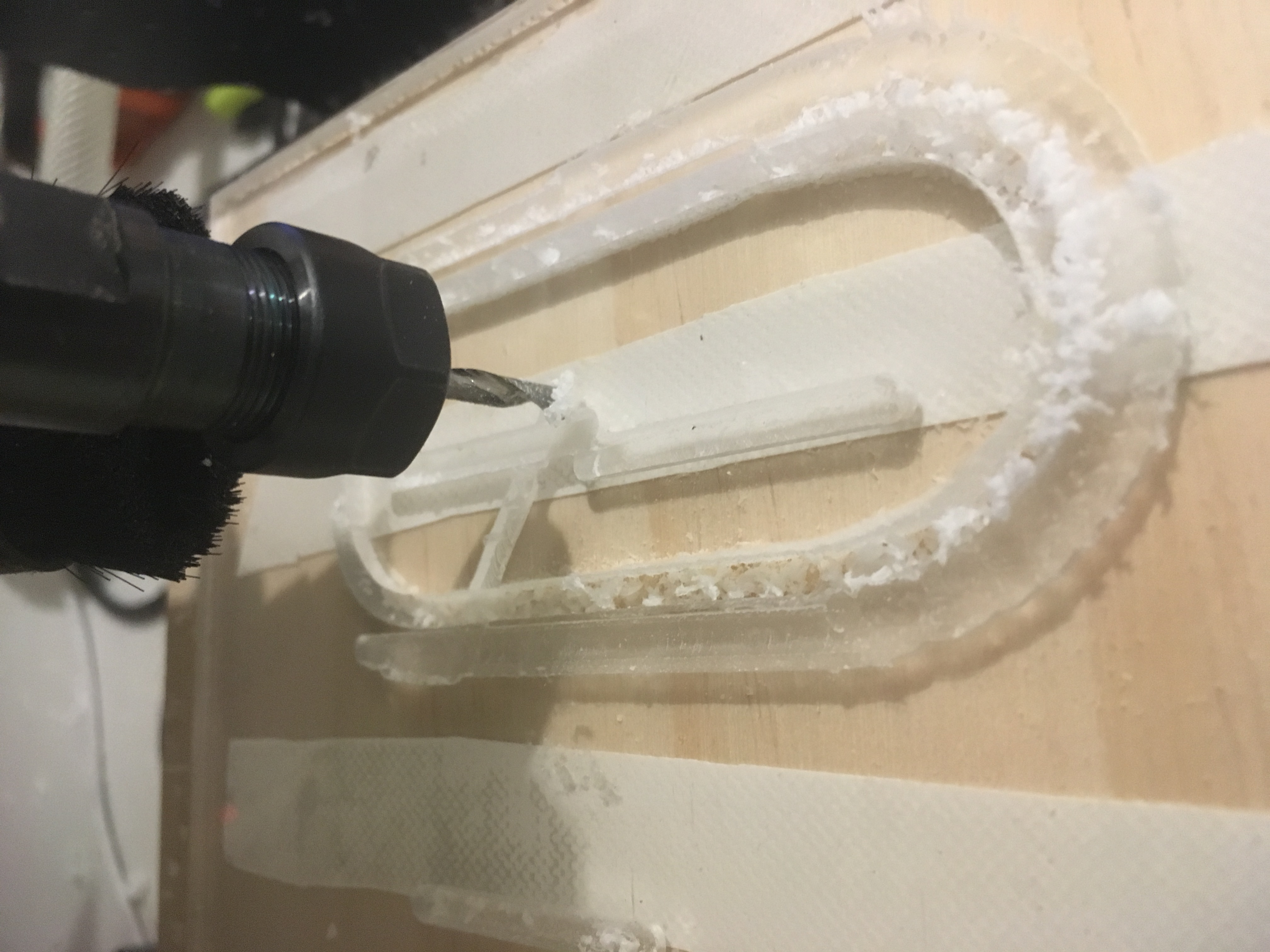

我有一个类似的“跳过命令”,但它正处于运行的中间,此时钻头应该上升到安全高度,沿对角线移动。然后再次跳水。相反,它停留在较低的高度并穿过项目(幸运的是在一个被废弃的区域)我按下了紧急停止键。在查看命令窗口时,我发现它在两个 z 轴步骤中都有“Skip command xx”。针对 g 代码进行了验证,步骤看起来符合我的预期。我不清楚“跳过命令”是来自 UGS 还是来自我机器上的固件?我计划使用 UGS 和另一个代码发送器重新运行相同的代码,看看我是否可以在其中一个或两个上重新创建问题。附件是带有跳过命令的命令窗口的屏幕截图,CAM 软件中刀具路径的屏幕截图,崩溃的照片,
作业结束时位崩溃 - 没有收回。 #1108
作业结束时位崩溃 - 没有收回。 #1108
作业结束时位崩溃 - 没有收回。 #1108
作业结束时位崩溃 - 没有收回。 #1108

作业结束时位崩溃 - 没有收回。 #1108

我再次使用 UGS PLATFORM 进行了重新测试,结果在代码的同一位置出现了相同的结果。然后我使用 GRBL Candle 运行相同的 G 代码,没问题。

作业结束时位崩溃 - 没有收回。 #1108
合作者

@stanhowe这么晚才回复很抱歉!“跳过命令”来自UGS。您运行的是哪个版本的 UGS?你有gcode所以我们可以尝试重现这个问题吗?

作业结束时位崩溃 - 没有收回。 #1108 布雷勒 补充说 漏洞 标签 2019 年 3 月 2 日
作业结束时位崩溃 - 没有收回。 #1108
合作者

由于 G53Z10 命令未在可视化工具中正确显示,因此将错误标签添加到问题中。我不确定它是否会起作用,但可视化工具应该使用 G53 偏移显示此作业。

作业结束时位崩溃 - 没有收回。 #1108
斯坦豪 评论了 2019 年 3 月 2 日 通过电子邮件
