Z Plane (YZ) 圆弧问题 #1154

推推 grbl 1年前 (2023-01-27) 165次浏览
关闭
dustnnotes 打开了这个问题 2018 年 11 月 28 日 · 9条评论
关闭

Z Plane (YZ) 圆弧问题#1154

dustnnotes 打开了这个问题 2018 年 11 月 28 日 · 9条评论

注释

Z Plane (YZ) 圆弧问题 #1154
灰尘笔记 评论了 2018 年 11 月 28 日

功能要求

问题描述

YZ 平面中的圆弧似乎未正确实现。我需要将一个对象从 XY 平面转换到 YZ 平面,以便在我的 CNC 机器上进行操作。我成功地开发了我的 G 代码翻译算法,正如另一个发送器 (OpenBuilds) 的正确操作所证实的那样,但从未成功地让 UGS 正确可视化/发送翻译后的 G 代码。

预期行为

YZ 平面中的圆弧与 XY 平面中的圆弧表现相同

实际行为

从 XY 移植到 YZ 平面的 G0/G1 命令被准确复制,G2/G3 命令不是..

重现问题的步骤

  1. 据我所知,在 Z 平面中尝试任何 G2 或 G3 命令(我专注于 YZ,但相信它也发生在 XZ 中)。

2 .这是 XY 中包含圆弧的对象 G 代码:
R_XY.txt

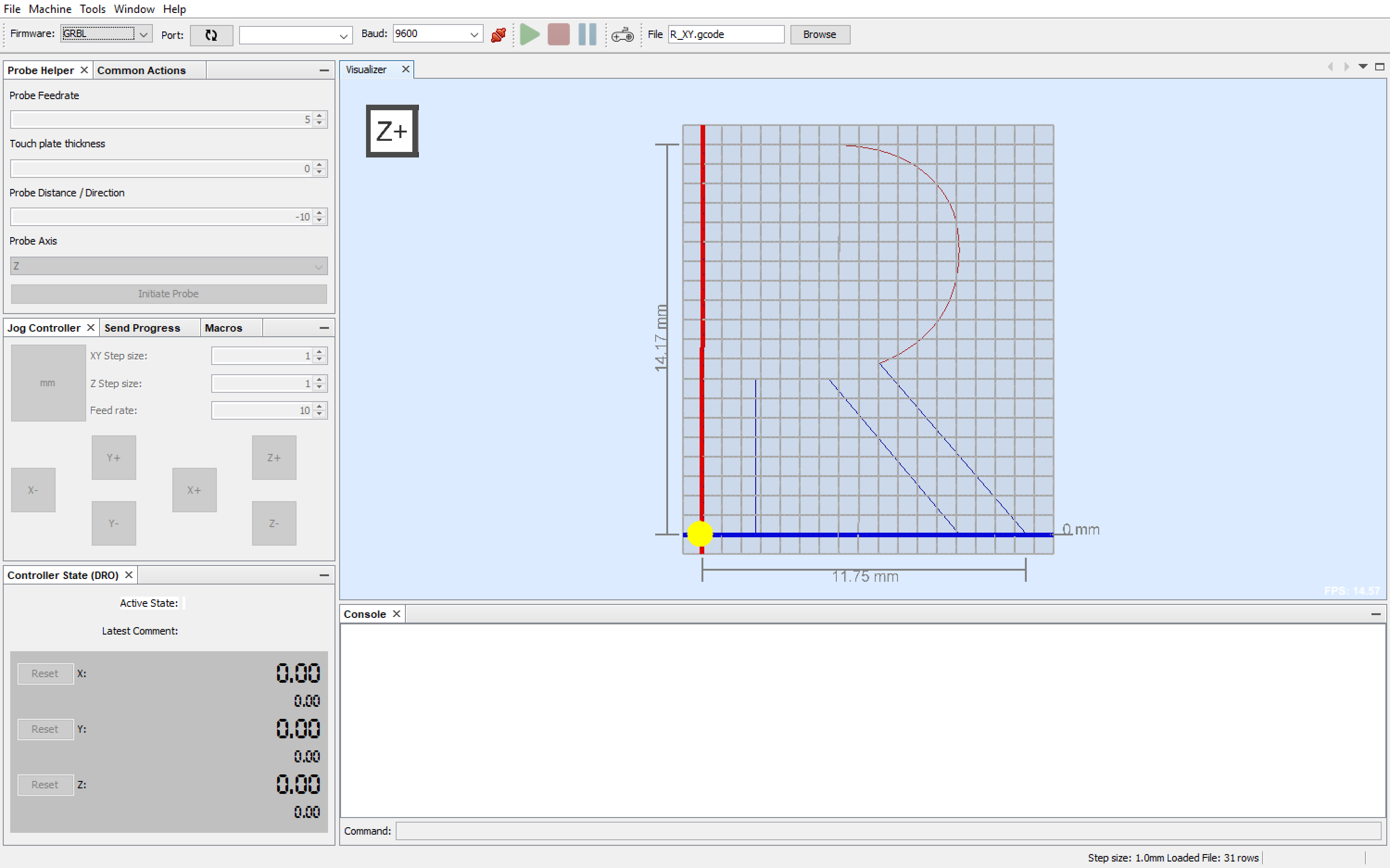

这是 XY 中的 UGS 可视化工具:
Z Plane (YZ) 圆弧问题 #1154

  1. 这是同一个对象的 G 代码,翻译成 YZ:
    R_YZ.txt

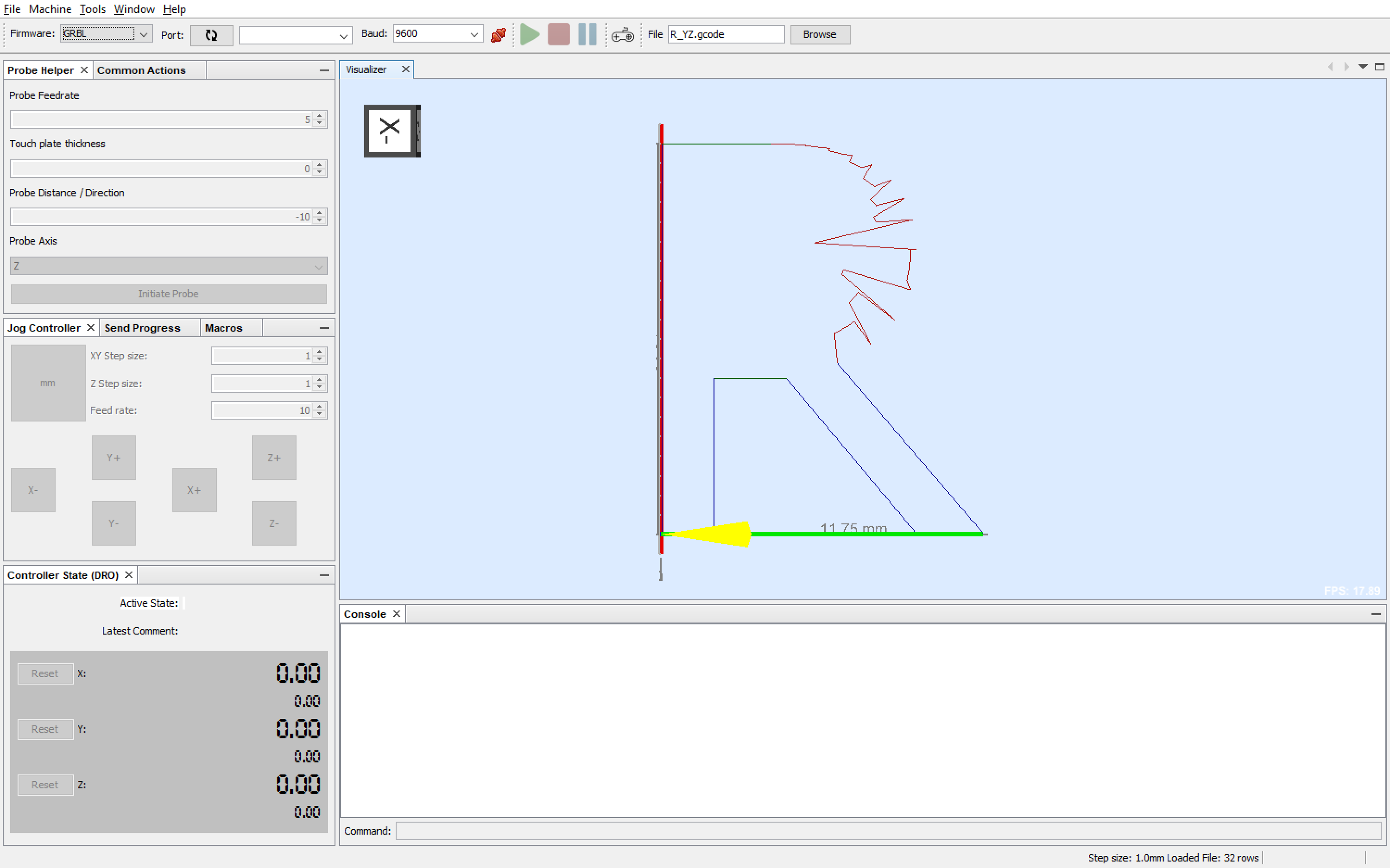

YZ 中 UGS Visualizer 中的结果:
Z Plane (YZ) 圆弧问题 #1154

  1. 作为参考,我使用了不同的发送器 (OpenBuilds),并且 Z 平面操作在我的 CNC 机器上运行良好。

规格

版本

UGS 平台 2.0.0 稳定版

操作系统

Windows(7 和 10)

平台

GRBL 1.1f,在带有激光附件的 Workbee CNC 机器中。需要平移才能在工件的侧面进行雕刻。

其他

Z Plane (YZ) 圆弧问题 #1154
贡献者

这里几乎没有什么可继续的,但这可能是#853的副本

Z Plane (YZ) 圆弧问题 #1154
作者
灰尘笔记 评论了 2018 年 11 月 28 日

感谢您及时的回复@dastultz
抱歉,我第一次上传 G 代码时遇到问题,现在发布。我看了一下#853,但不确定,也想提供我的案例。这对我来说是这个操作的一个阻塞问题,我宁愿不使用多个发件人。工程中有任何修复吗?

Z Plane (YZ) 圆弧问题 #1154

我什至使用 11.25.2018 版本的夜间构建对其进行了测试并确认了该问题。

在以下条件下测试:
-Windows 10 x64

  • Java 8.191。
Z Plane (YZ) 圆弧问题 #1154

我想知道为什么可视化器中的问题会影响 CNC 的操作。在仔细阅读#853后,我禁用了 Arc Expander,现在 GRBL 机器可以正常工作了。仍然是一个问题,但具有更易于管理的效果。

Z Plane (YZ) 圆弧问题 #1154

嗯,根据#853中的第二张图片,问题发生在 Z 沿弧线(左侧弧线)向上移动时,但当 Z 沿弧线(右侧弧线)向下移动时则不会,我正在按照第一张图片中显示的箭头进行操作.

Z Plane (YZ) 圆弧问题 #1154
贡献者

是的,抱歉,我的意思是要提到禁用 Arc Expander。不记得我是启用它还是禁用它作为解决方法。

Z Plane (YZ) 圆弧问题 #1154

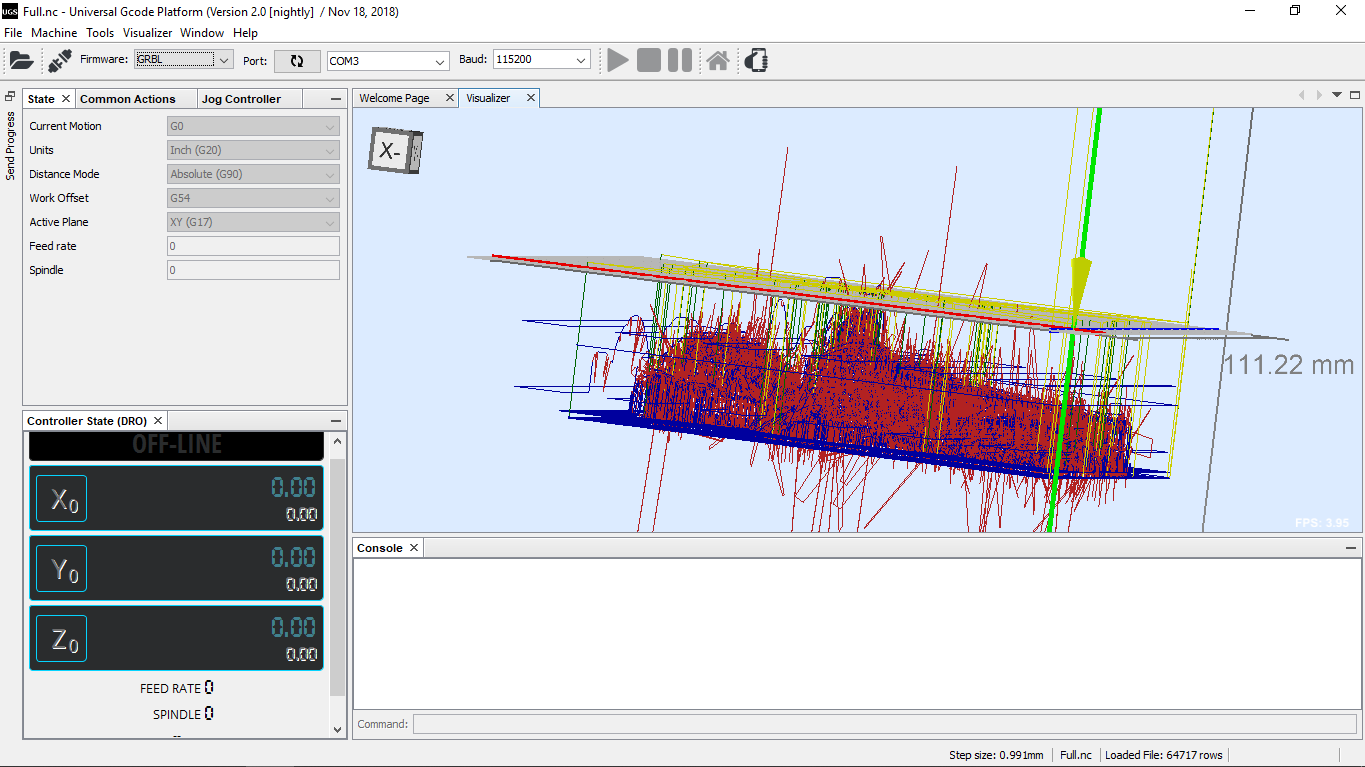

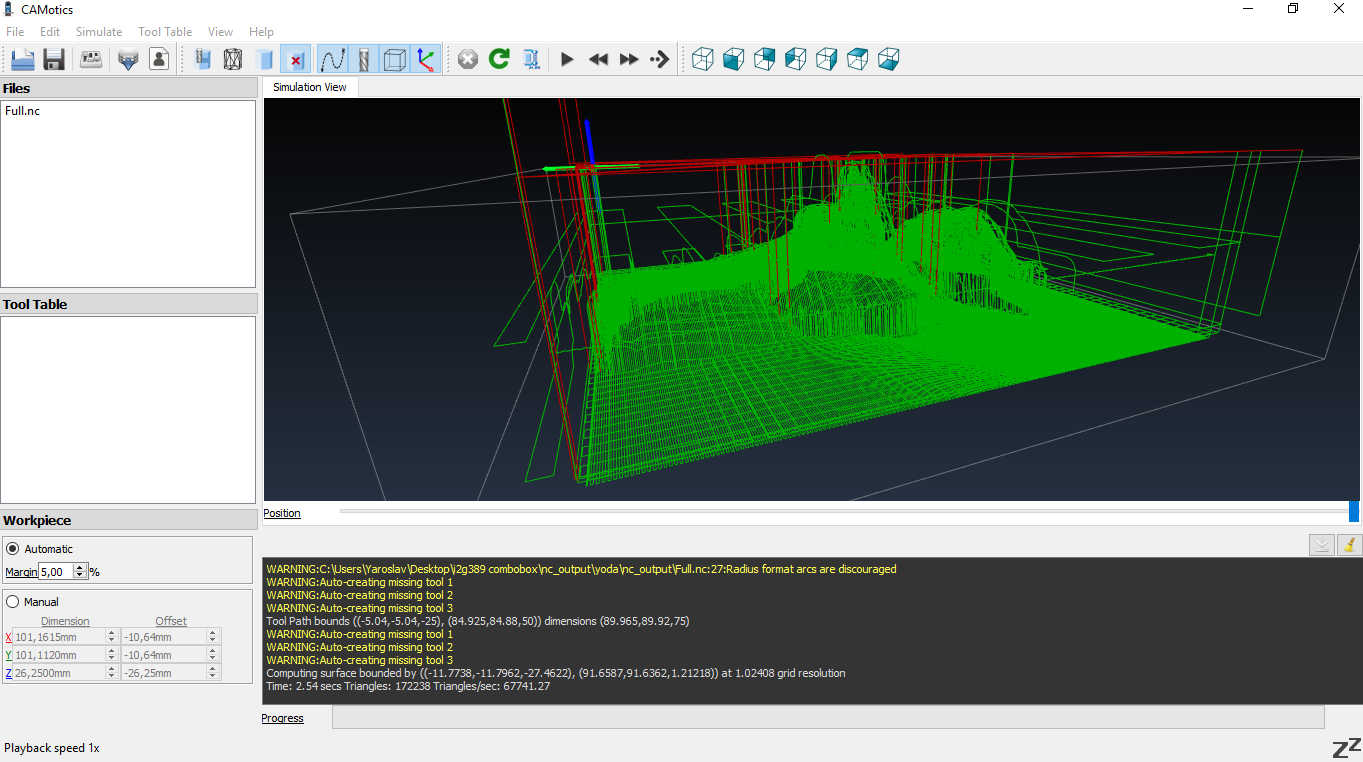

使用 Camotics 更正: 使用 UGS 不正确: GCode 文件:Full.zip
Z Plane (YZ) 圆弧问题 #1154

Z Plane (YZ) 圆弧问题 #1154

Z Plane (YZ) 圆弧问题 #1154

这看起来像是一个很好的错误,可以更好地了解代码库。调查它,我想我找到了它,已在#1220中修复

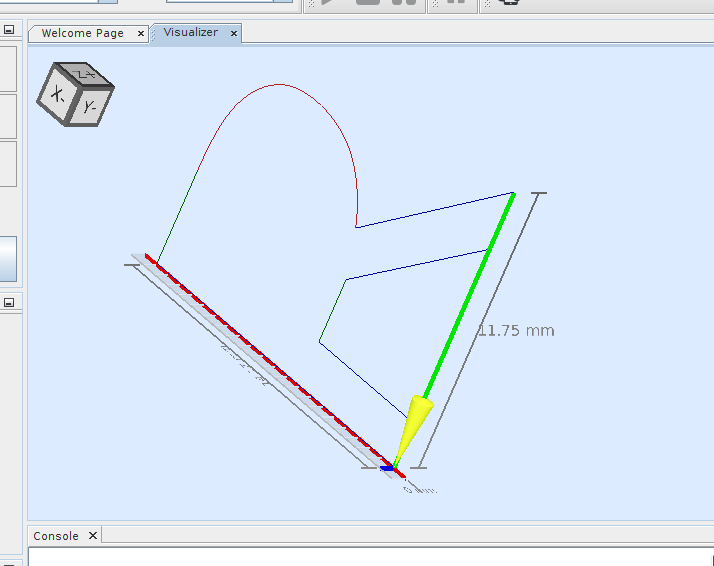

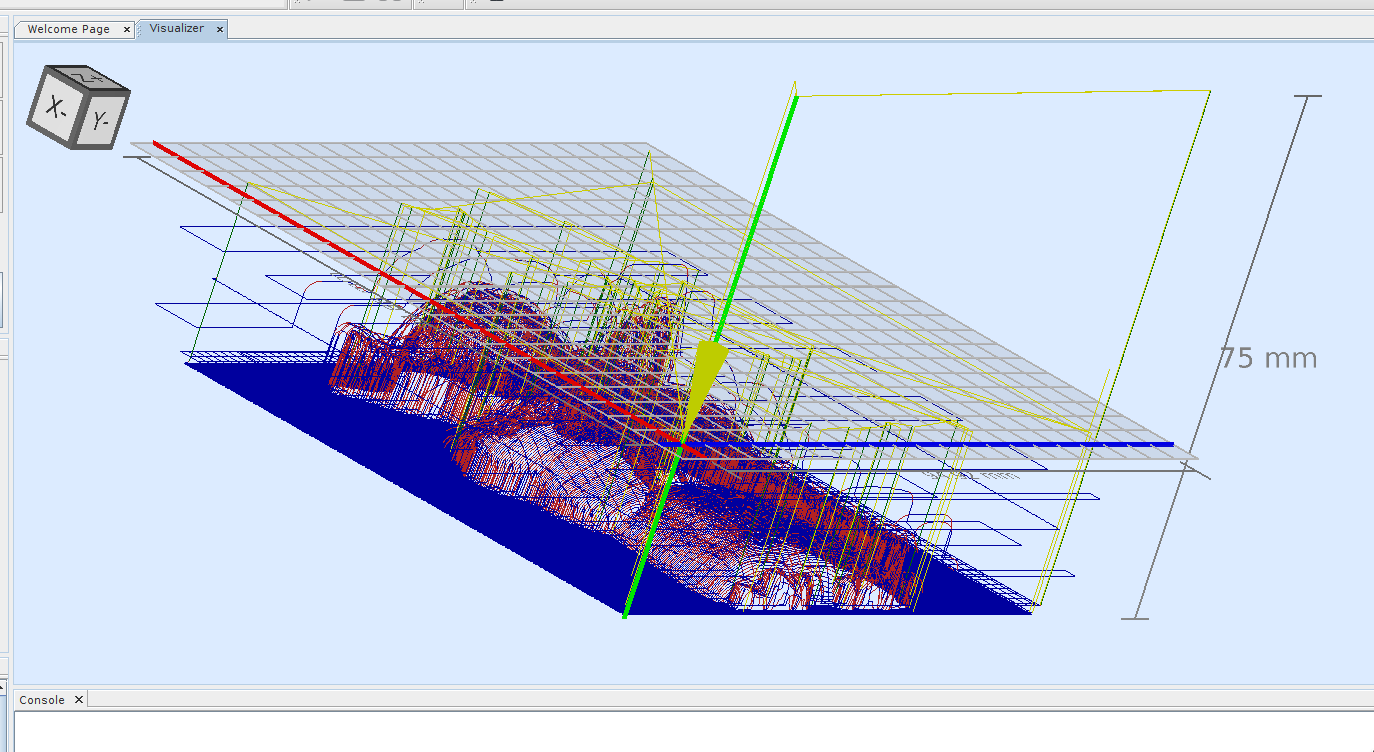

针对 robomechs 和 dustnnotes GCode 进行测试:
Z Plane (YZ) 圆弧问题 #1154

Z Plane (YZ) 圆弧问题 #1154

DanielWeigl 向 DanielWeigl/Universal-G-Code-Sender 添加了引用此问题的提交 2019 年 4 月 27 日

Z Plane (YZ) 圆弧问题 #1154
贡献者

太棒了,我会在合并后尝试确认。谢谢。

Z Plane (YZ) 圆弧问题 #1154 收卷  关闭此作为完成 b274526 2019 年 4 月 29 日
