UGS平台启动 #1233

您好,我使用的是运行 UGS 平台的 Windows 7。我遇到的问题是我加载我的设计,然后将 CNC 复位,然后我设置“零”位置,但是当我切割设计时,机器总是从大约 1/4 英寸 Y+ 开始。例如,如果我的设计周围有一个 1 英寸的框架,顶部将减少约 1/4 英寸,底部将增加 1/4 英寸。很奇怪。
我没有编辑代码,也无法在 UGS 中找到设置来阻止它。我在 V-Carve 和测量中对我的设计进行了三重检查,它们都是完美的。它在我的所有设计上都这样做,所以我假设问题是 UGS。
任何想法都会有所帮助。我附上了我在 UGS 中打开的其中一张图片的屏幕截图。注意设计底部的空间。
UGS平台启动 #1233

提前感谢您的帮助。
托尼

UGS平台启动 #1233
作者

这是两个框架文件。
3D粗加工.zip

UGS平台启动 #1233

你能描述一下你如何继续设置零位吗?当机器处于零位时,您是否单击 [Reset Zero] 按钮?
我想在我的机器上测试你的文件,但 X 轴行程对它来说太大了。

“它在我的所有设计上都如此,所以我假设问题出在 UGS 上。”
如果您附加一个较小的设计,这样我就可以在我的机器上进行测试(最大 13.7 英寸 X 和 Y),将会很有帮助。

UGS平台启动 #1233
作者

当我设置零位置时,我将它移动到板的绝对最左角,所以钻头放在板上。然后将所有 3 个轴归零。

UGS平台启动 #1233
阿比塞特 评论了 2019 年 5 月 9 日

我在您的文件中看到该机器能够更换工具,那么您的机器是什么?
(仍在寻找解决方案但在黑暗中行走,需要机器模型)。
已编辑:
您的机器配置 $101(Y 轴行程分辨率,步长/mm)是否正确?
您的机器配置 $121(Y 轴加速度)是否太高?

UGS平台启动 #1233

您可以在此处验证您的 gcode:https ://ncviewer.com/

UGS平台启动 #1233

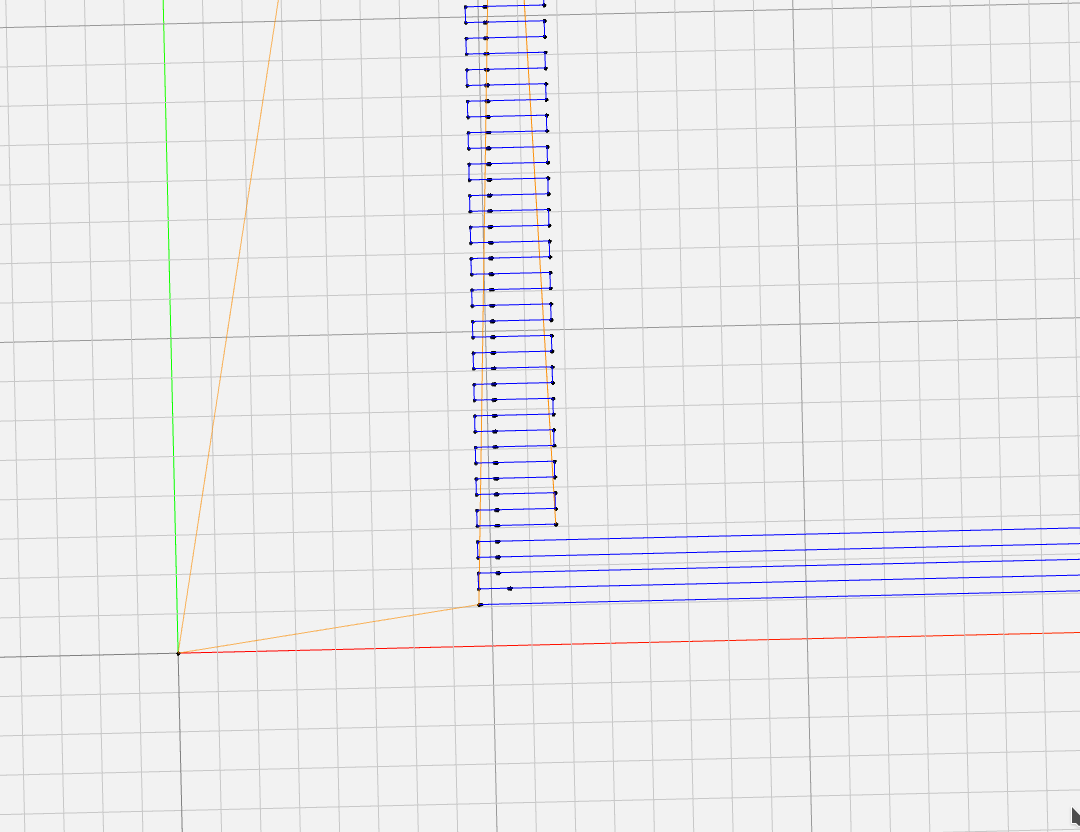

第一步移动G0X0.9591Y0.1324Z0.1000到 Y0.1324 英寸 – 我想这就是您所看到的,或者?如果是这样,您的 gcode 会以某种方式偏移。

我从未使用过 VCarve,但它是否有 Stock-Size 设置,可以在您的工作画面周围增加边距?(Fusion360有这样的东西,已经给我带来了类似的麻烦)

UGS平台启动 #1233
作者

AbySet 我有 BobsCNC G4。它是 24″x24″。我对整个 CNC 和 GCode 都是新手。我只用了几周就变得相当不错了。我不熟悉 $101 和 $121 的设置。我已经检查了我能找到的每个设置是否有任何预设边距或类似的东西。我今天要用不同的软件对此进行测试,以确认 VCarve 可能不会出现此问题。

UGS平台启动 #1233
作者

丹尼尔,在这个 gcode 中,我确实让它出现了一点,因为我在其中添加了 3D 标签,它确实出现了一点,但是这个它出现得更远,然后假设将板的顶部切掉大约 1/4英寸。我仔细检查了软件中的所有边距,但一无所获。它发生在每一次切割中。
请注意,在 1/4″ 移动到很远的位置之后,其余的切割是完美的,因此它似乎指向某种边缘或某种偏移,但我找不到任何东西。

UGS平台启动 #1233

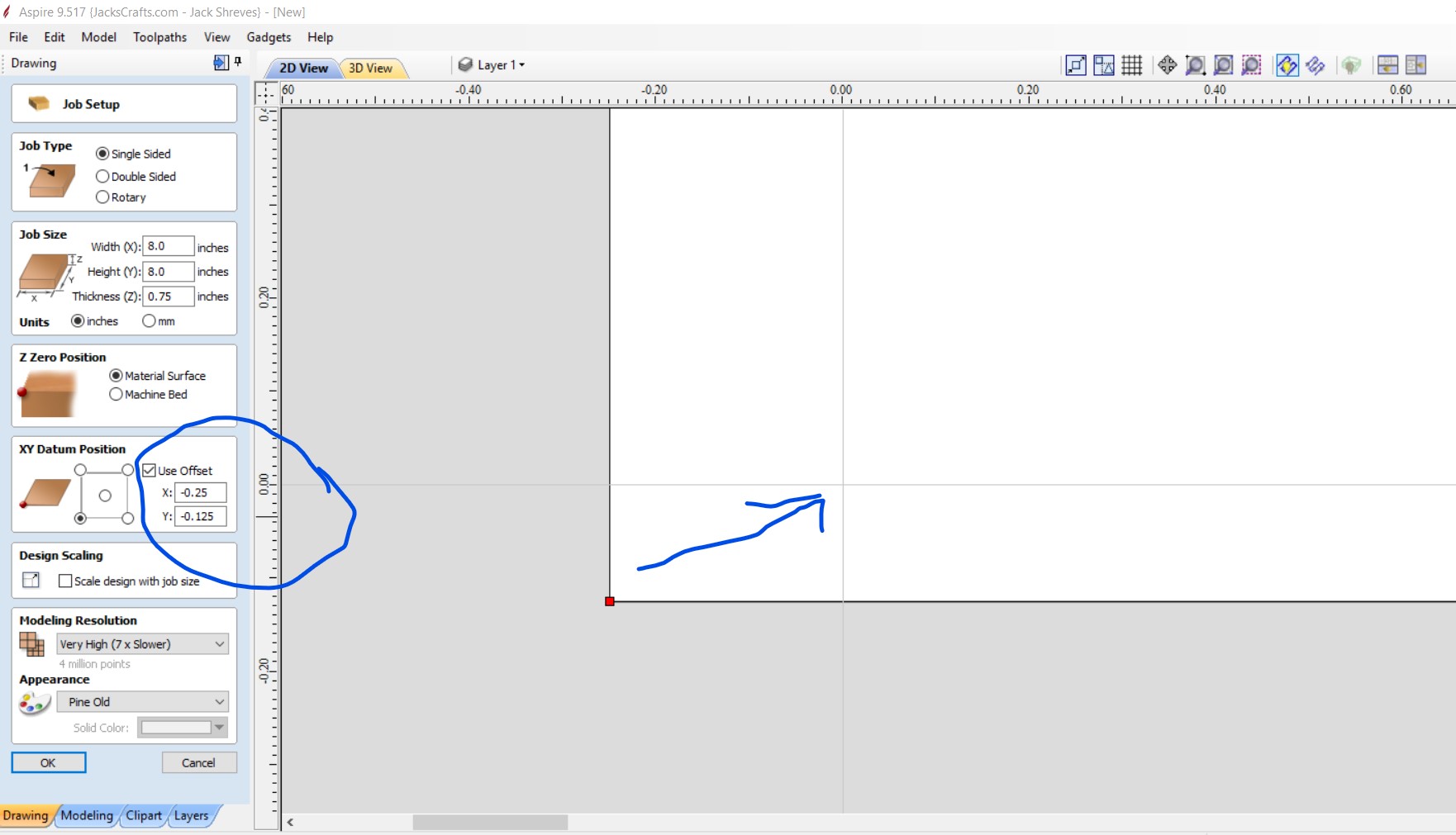

在 VCarve 中,您可以设置偏移量。有一个您可以单击或关闭的复选框。
UGS平台启动 #1233

UGS平台启动 #1233
合作者

关闭,因为它似乎是 CAM 中的一个配置选项。
