vg-l7 和 laserGRBL #901

下午好。问题出在laserGRB1程序中雕刻机操作不正确。雕刻照片时,我不能选择M4,我总是只有M3。命令$32=1,如果注册了就接受。但是M4没有出现。也许你知道发生了什么。我附上了模块的照片。SWLD 59 V3.5 处理器。它通过 3 针线连接,但电路板上有一个空闲的 2 针孔。也许您知道它的用途并且需要连接它?我必须说激光功率目前是受监管的。
vg-l7 和 laserGRBL #901
正在上传 IMG_20200229_112255.jpg…

vg-l7 和 laserGRBL #901
所有者

你有什么版本的grbl?当您启动 LaserGRBL 并单击连接时,它应该会在这里告诉您。
vg-l7 和 laserGRBL #901

vg-l7 和 laserGRBL #901
作者

我的1.1f版本是$30=255,打开程序的时候一直是$32=0,我不断的改成$32=1,程序写的OK,但是M4没有出现在我没做的列表里.

vg-l7 和 laserGRBL #901
作者

选中 PWM 支持框。这是由于 2 针连接器引起的可能性有多大?这可以吗?关于这个的说明什么也没说,也许你知道基于这个处理器

vg-l7 和 laserGRBL #901
所有者
阿尔基皮塔 评论了 2020 年 3 月 4 日

要查看 M4,您需要启用激光模式的 GRBL 版本 >= 1.1 ($32=1)
LaserGRBL 不知道关于您的硬件的其他信息。

当我打开程序时,我总是有 $32=0

只是为了确定,做这个测试并让我知道。

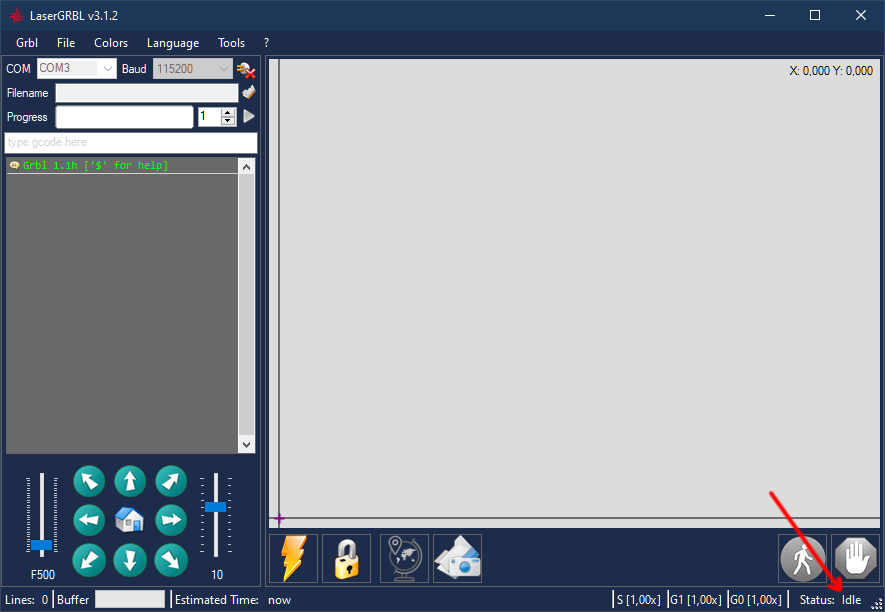

  1. 将 lasergrbl 连接到电路板,然后进入空闲状态
    vg-l7 和 laserGRBL #901

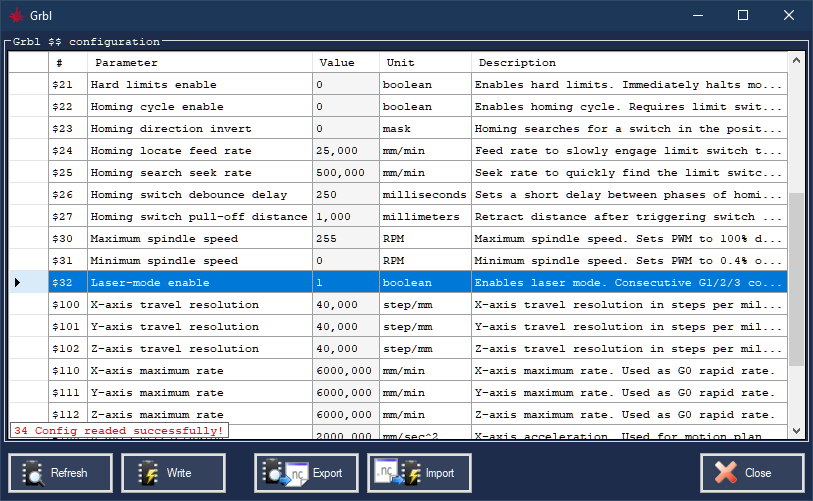

  2. 打开grbl配置窗口,确保打开时显示“34 config read successfully”。
    vg-l7 和 laserGRBL #901

  • 告诉我 32 美元的价值。
  • 如果该值为零,将其设置为 1 并按下“写入”按钮。
  • 按“刷新”按钮并检查是否正确设置为 1。
  • 如果正确设置为 1,请关闭 grbl 配置窗口,断开连接,然后关闭 LaserGRBL。
  • 重新打开 LaserGRBL 并连接(空闲)
  • 打开grbl配置(成功读取34配置),再次检查$32是否为1。

让我知道。

vg-l7 和 laserGRBL #901
作者

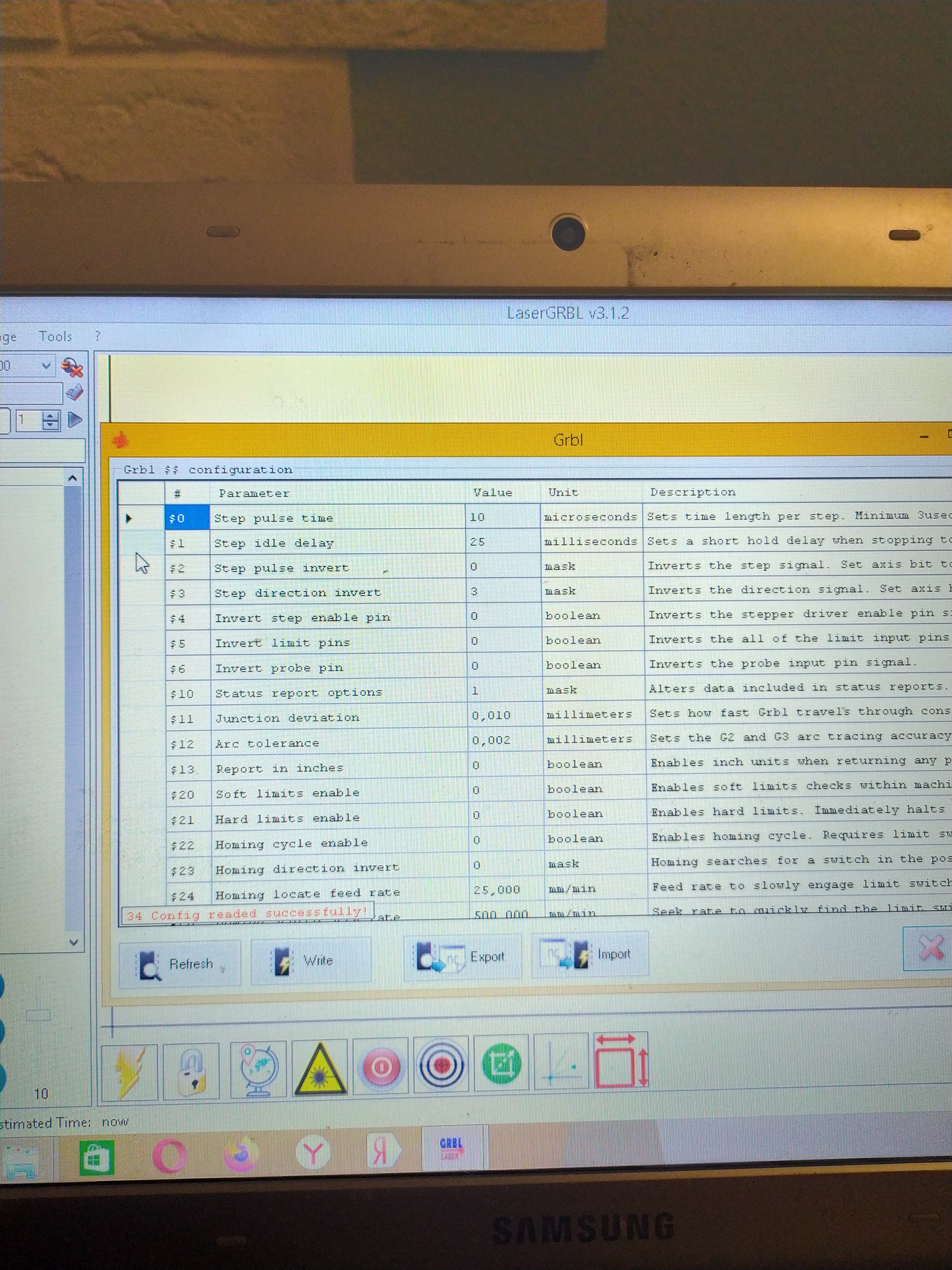

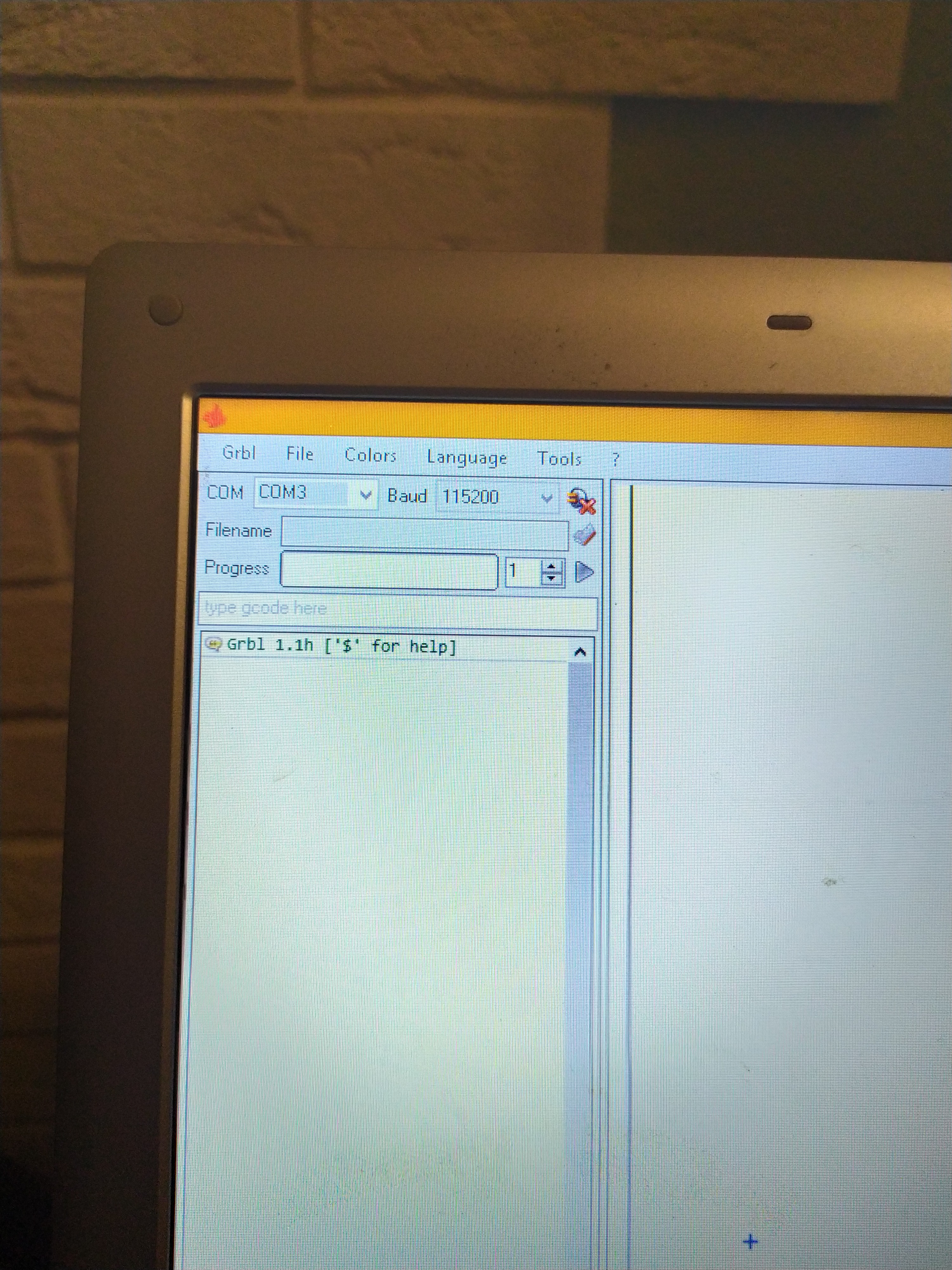

美好的一天 arkypita。我尝试根据您的建议更改版本。1.1f 至 1.1h
vg-l7 和 laserGRBL #901
vg-l7 和 laserGRBL #901
vg-l7 和 laserGRBL #901

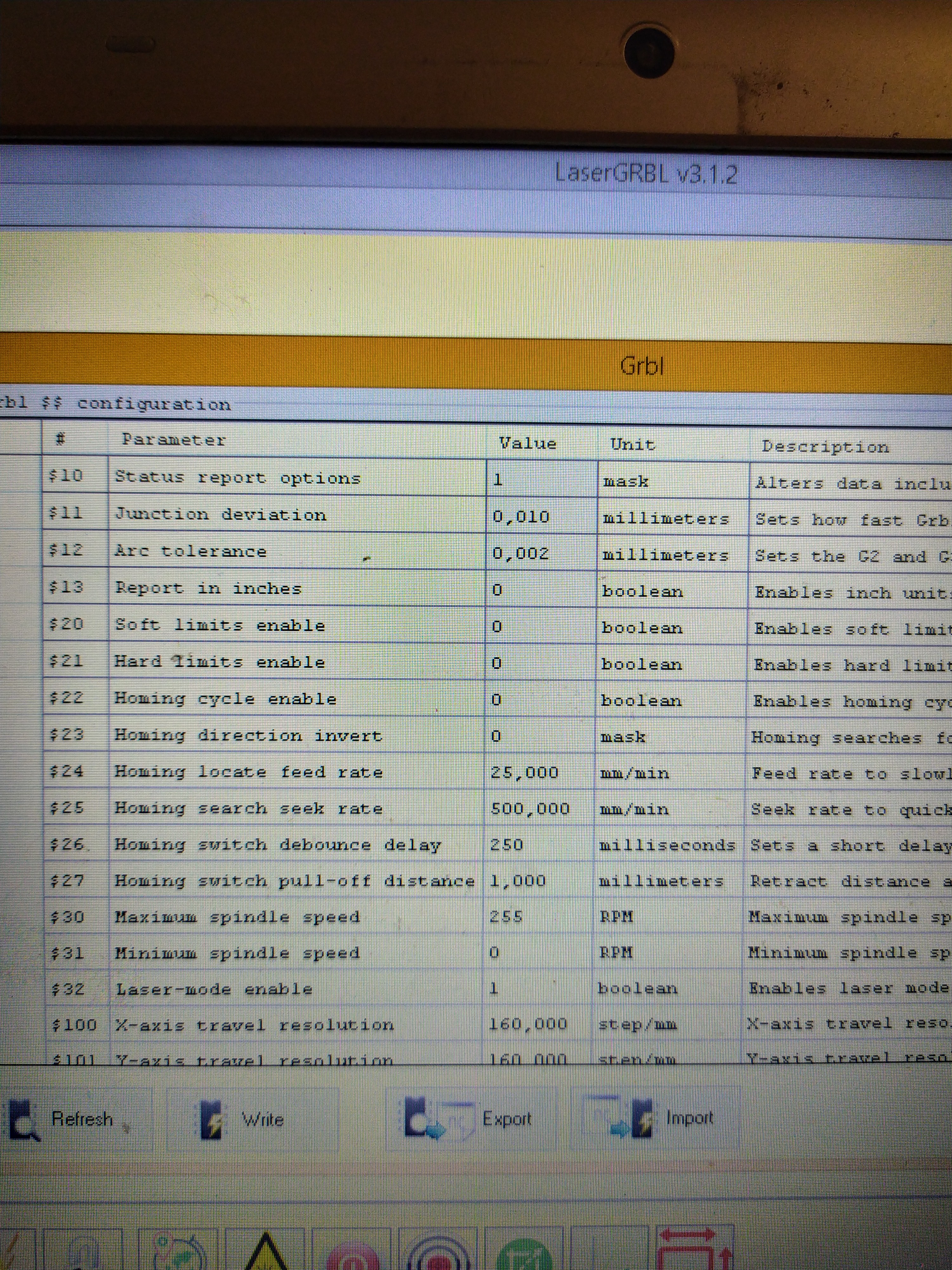

. 结果,在以 32=1 驱动并按照您推荐的操作进行操作后,设置被保存并且 M4 出现了。谢谢您的帮助。
正在上传 IMG_20200304_220901.jpg…

vg-l7 和 laserGRBL #901
所有者

不客气
