请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
草药 评论了 2019 年 10 月 4 日

大家好,有人可以帮我配置这个 grbl ( https://github.com/bdring/Grbl_Pen_Servo ) 来配合我的伺服上下运动吗?我使用的是 Windows 10 和 ugs
我的硬件是 arduino nano,我将伺服的橙色线或脉冲连接到 arduino 上的引脚 D11 我怎样才能让它工作以使用笔式 cnc
我遵循这里的所有说明(https:/ /www.instructables.com/id/How-to-Control-a-Servo-Using-GRBL/) 但没有任何效果我的问题是我应该使用什么 D 引脚来使伺服器上下移动以及如何将 gcode 重写为触发伺服器上下求助,我一直在解决这个问题,现在我已经放弃了我的项目,请帮忙

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

我使用https://github.com/cprezzi/grbl-servo
只需发送 Sx 用于主轴 PWM 来控制伺服 – x 在 0 到 1000 之间
带有伺服的 egg-bot 的德语简短描述(但带有指向谷歌翻译器的链接) : http://svenhb.bplaced.net/?CNC___Eggbot___Eggbot_via_GRBL-Plotter

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenhb 兄弟,所以我必须更改 gcode 来触发笔上下伺服?我将向 gcode 中插入什么?

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

是的,例如发送“M3 S50”表示落笔,“M3 S500”表示提笔(或 M4)。
您需要计算出 S 的正确值。
如果伺服需要一些时间进行运动,您可以在下笔/上笔命令后添加命令“G4 P1”并延迟 1 秒

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenh 兄弟,谢谢,但是我怎样才能算出我的 S 的正确值??它给了我一个错误所以怎么了我按照你网站上的说明请帮助我兄弟

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

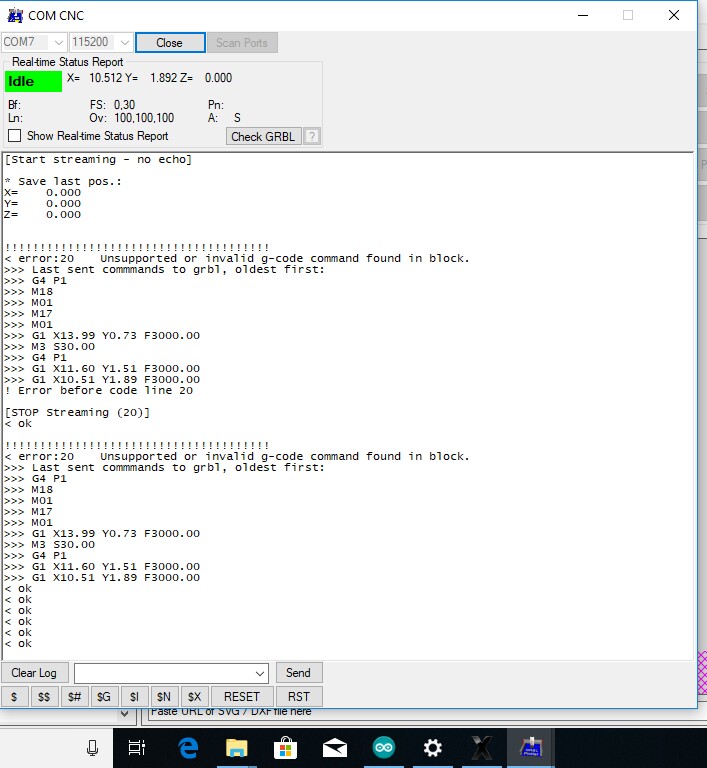

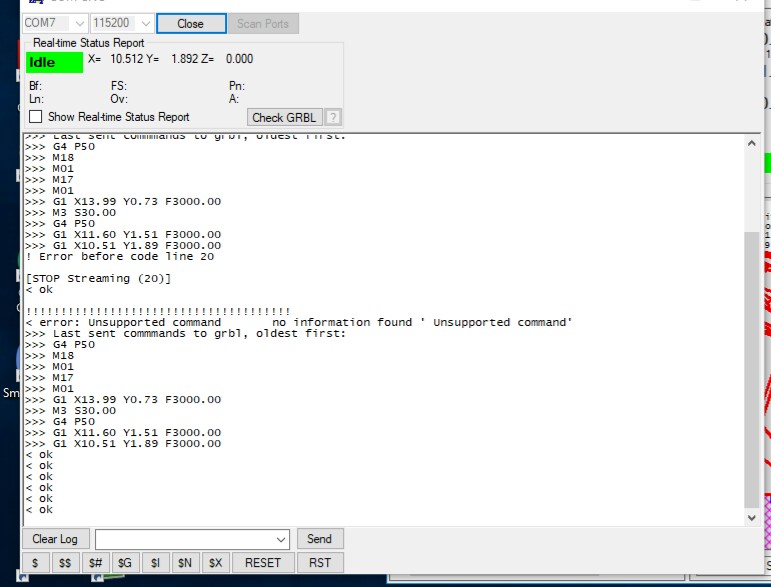

这是我的错误兄弟 @svenhb

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

您发送 M17 和 M18,grbl 不知道这些命令,其他 CNC 也不知道 – 在此处检查已知的 M 代码:http: //linuxcnc.org/docs/html/gcode/m-code.html

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

你如何生成 GCode?

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenhb 在 inkscape 中,它有一个独角兽插件兄弟

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

您可以保存您的 inkscape 路径并在 GRBL-Plotter 中打开它…
但是我们在 Universal-G-Code-Sender 区域…

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@sve
请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279 我如何为我的笔式绘图仪兄弟生成 gcode?
NHB

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

将您的 SVG 拖放到 2D 视图
中 在设置部分中,您可以定义向上/向下笔操作要执行的操作

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenhb 好的,我会试试的,谢谢,希望它能工作一秒钟……

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

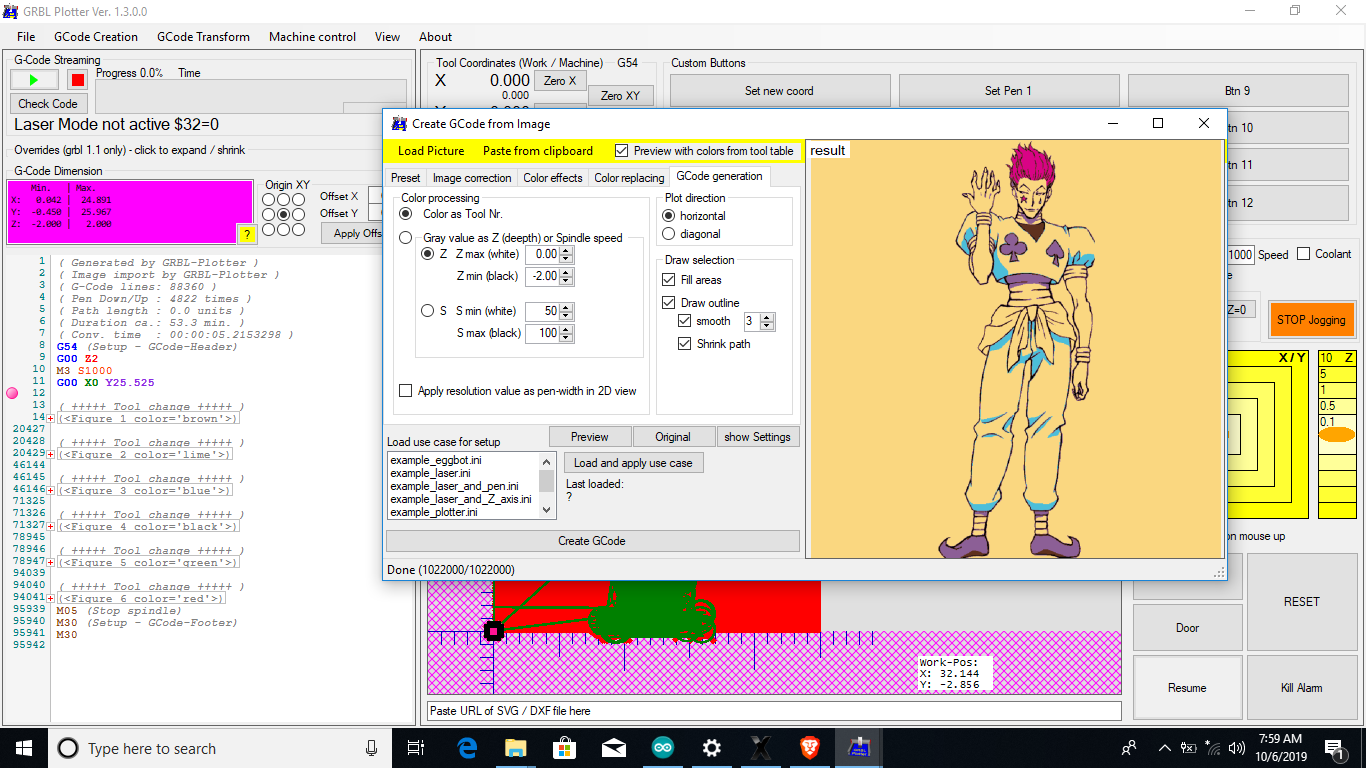

@svenhb兄弟,你太棒了,但我有一个问题,我应该在哪里定义笔的上下动作我找不到它在哪里编写笔示例代码 (m3 s50 )
请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

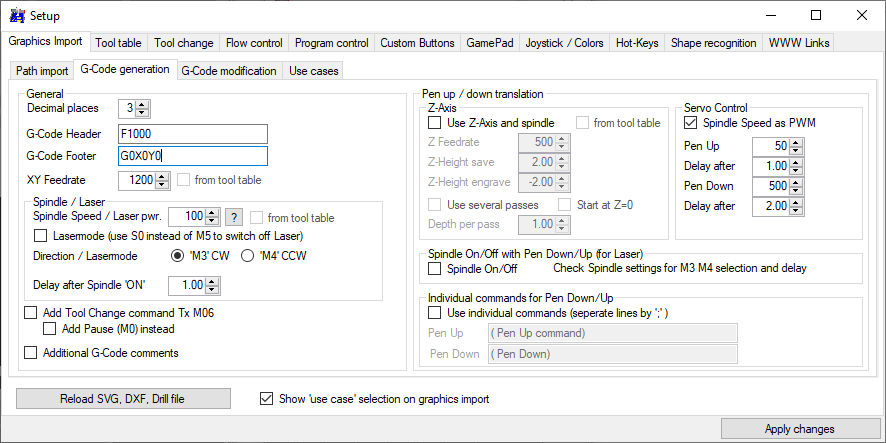

在setup-graphics import-GCode generation,最右边,开启Servo control。
通过主 GUI“控制/慢跑”,您需要以不同的速度关闭/打开心轴,以找到向上和向下的 S 值。
请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者
草药 评论了 2019 年 10 月 7 日

@svenhb兄弟,我订阅了你的 youtube,你制作了一个 dvd 绘图仪,这就是我现在正在做的事情,谢谢,它可以工作,但是笔的伺服器移动到 180 度,你能告诉我你的 dvd 迷你绘图仪的确切设置吗?

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

我的 dvd 绘图仪使用 Z 轴步进电机,但我使用伺服的 egg-bot:100 笔向上,400 笔向下

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者
草药 评论了 2019 年 10 月 7 日

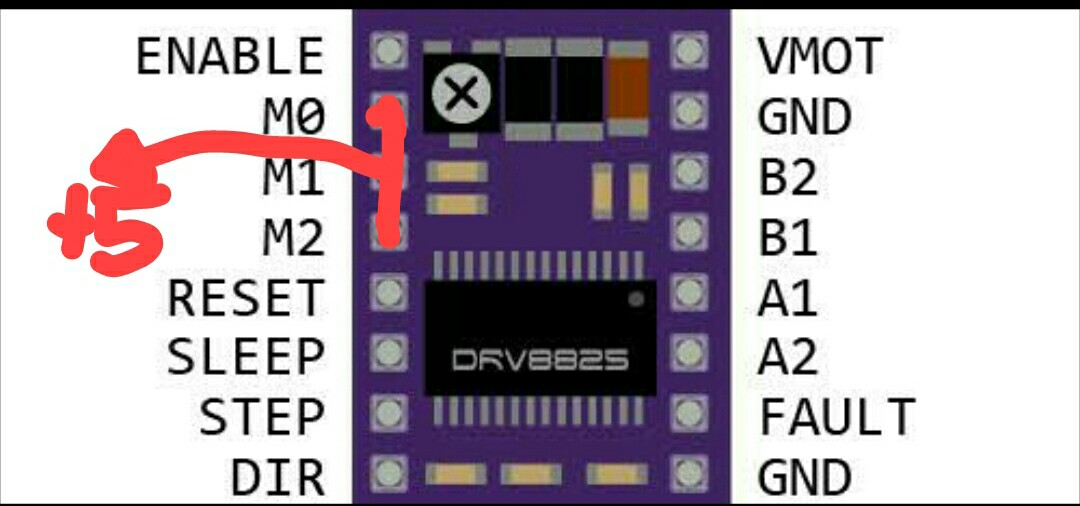

@svenhb兄弟,它可以工作,但是我如何设置我的迷你笔式绘图仪,它的 x 和 y 轴行程太远,即使我在 grbl 设置中配置,我的范围也只有 40 毫米??我正在使用 DRV8825 步进驱动器,我必须像 a4988 一样将 M0 M1 M2 连接到 +5v 才能进行微步进吗?如果不是,我怎样才能让这个迷你数控系统绘制小图像??
请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

如果您通过虚拟操纵杆移动 10 毫米,它会移动 10 毫米吗?然后就可以了。
您可以根据来源调整绘图大小 a) 转换过程中的 SVG,b) 通过菜单“GCode 转换”。如果您有图像,则需要在“图像校正”选项卡上定义尺寸。
很可能您的 grbl 设置不正确。我将 M0、1、2 al 设置为 +5V
GRBL 设置:
$100= 107.000
$101=107.000 $
102=107.000 $
110=10000.000
$111=10000.000
$112=10000.000
$120=500.000
$121=500.000 $121=500.000
$122=500.000 bplaced.net/?CNC___Mini_CNC_Plotter

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenhb兄弟,你能告诉我如何从 dvd 制作一个适合我的 mini cnc 的 gcode 我的意思是我尝试了一切但我创建的 gcode 总是超过我的 mini cnc 30mm 的限制我的步进器 x 和 y 总是跑出轴

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

如果您发送 x5 ,您的 x 轴是否移动 5 毫米?或者如果您在虚拟操纵杆中单击“5”?

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者
草药 评论了 2019 年 10 月 7 日

我尝试了这些设置,当我在虚拟操纵杆中按 5 时它移动了 9mm

X轴:Engine=400=步/转=1111步/度
设置Y参数:
$100=1111;
$ 110 = 10000(最大速度 – 已尝试);
$ 120 = 500 (max. Acceleration -ausprobiert)
Y 轴:引擎 = 400 = 步数/转 + 减速 1:50 = 20,000 步/转 = 55.555 步/度
设置 X 参数:
$ 101 = 55,555;
$ 111 = 800(最大速度 – 已尝试);
$ 121 = 500(最大加速度-。试过)

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

当我尝试这个你的设置然后在虚拟操纵杆中按 5 它每次慢跑移动 1mm

$100=107.000
$101=107.000
$102=107.000
$110=10000.000
$111=10000.000
$112=10000.000
$120=500.000
$121=500.000
$122=500.000

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

啊哈。您可以将 100 美元更改为 1.111/9*5 = 0.617 并将 101 美元更改为 30.86….(或 *9/5 附近的其他方式)
当您的硬件反应错误时更改任何图形缩放比例是没有意义的!
顺便说一句:您是否取消选中“鼠标向上停止慢跑” – 然后单击会导致一个完整的移动,例如 5 毫米。

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者
草药 评论了 2019 年 10 月 7 日

@svenhb嘿,兄弟,当我按下 Y 轴时,它也会在虚拟操纵杆中移动 X 轴,但是当我按下 X 时,它不会像你想的那样移动兄弟?

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
svenhb 评论了 2019 年 10 月 7 日

检查 COM 窗口以查看发送到 grbl 的内容。
您使用的是 grbl-link ( https://github.com/bdring/Grbl_Pen_Servo ) 中提到的硬件吗?也许有些信号线混淆了?

默认设置。
默认设置适用于 buildlog.net笔/激光机器人控制器。如果您不使用它,则需要确保您的原理图与 cpu_map.h 中定义的引脚匹配

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者
草药 评论了 2019 年 10 月 7 日

是的,兄弟,我正在使用这个 grbl ( https://github.com/bdring/Grbl_Pen_Servo ) 我在 UGS 中尝试它,它的完美兄弟,它的校准,我现在改变设置它的工作正常但是在 grbl 绘图仪中它不起作用我的意思是当我在虚拟操纵杆中按 5,实际移动 7mm

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

如果您在 UGS 中移动 5 毫米,您的硬件是否移动 5 毫米?
我认为您需要使用您的 $100 / $101 设置。

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

是的,兄弟,如果我在 ugs 中移动 5mm,它会准确地移动 5mm

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

@svenhb嘿兄弟帮我解决这个我如何生成和 gcode 大小为 10mm 高和 10mm 宽的图像我不知道如何调整此图像的大小以使其适合我的最小轴请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

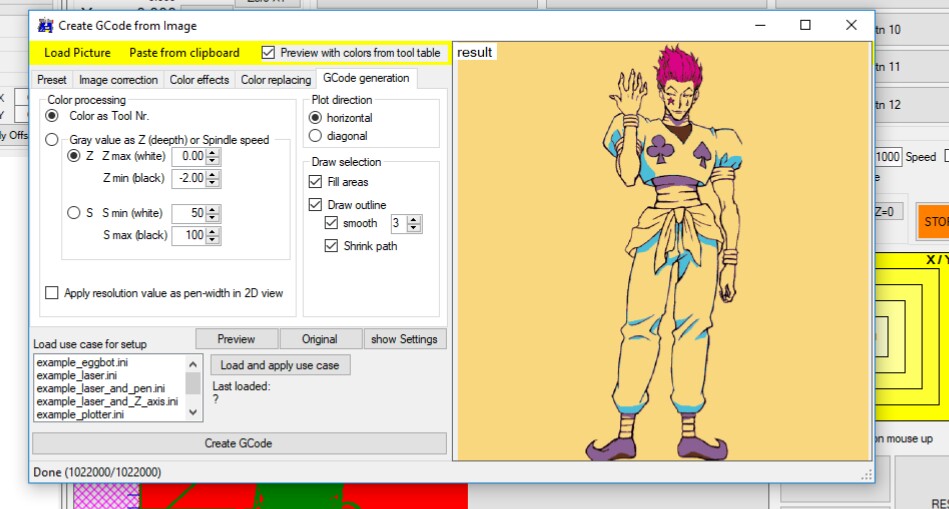

转到“图像校正”选项卡并使用“宽度”和“高度”

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
作者

好的兄弟谢谢

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279
所有者

@oraherb很高兴您能得到帮助,但请将此讨论移至正确的项目页面 -> https://github.com/svenhb/GRBL-Plotter

请帮助我如何配置 gbrl 为我的笔 cnc 上下笔 #1279

@winder你能在这里关闭线程吗?
@oraherb继续在这里:https ://github.com/svenhb/GRBL-Plotter/issues/new/choose
