输出比例错误 #1113
巴图斯凯尔奇 评论了 2020 年 8 月 31 日

大家好,

我的问题是当我尝试打印某些东西时,输出比例错误。我正在尝试雕刻图像,在程序中,上传屏幕的尺寸为 210 x 130 毫米,主屏幕的尺寸为 192 x 120 毫米,但输出尺寸为 100 x 70 毫米。

难道我做错了什么?我应该使用 Autosize 选项还是 grbl 的其他选项?
顺便说一句,当我将 grbl 0.9j 更新到 1.1h 并尝试使用另一个程序时,出现了问题。
如果问题与更新有关,我可以通过降级来恢复更改吗?

编辑:我又试了一次,输出大约是原来的 %50

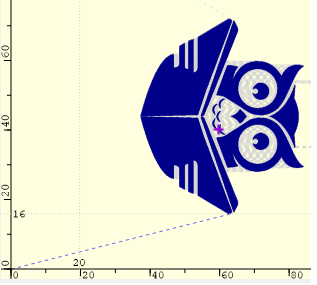

这是程序截图:

输出比例错误 #1113

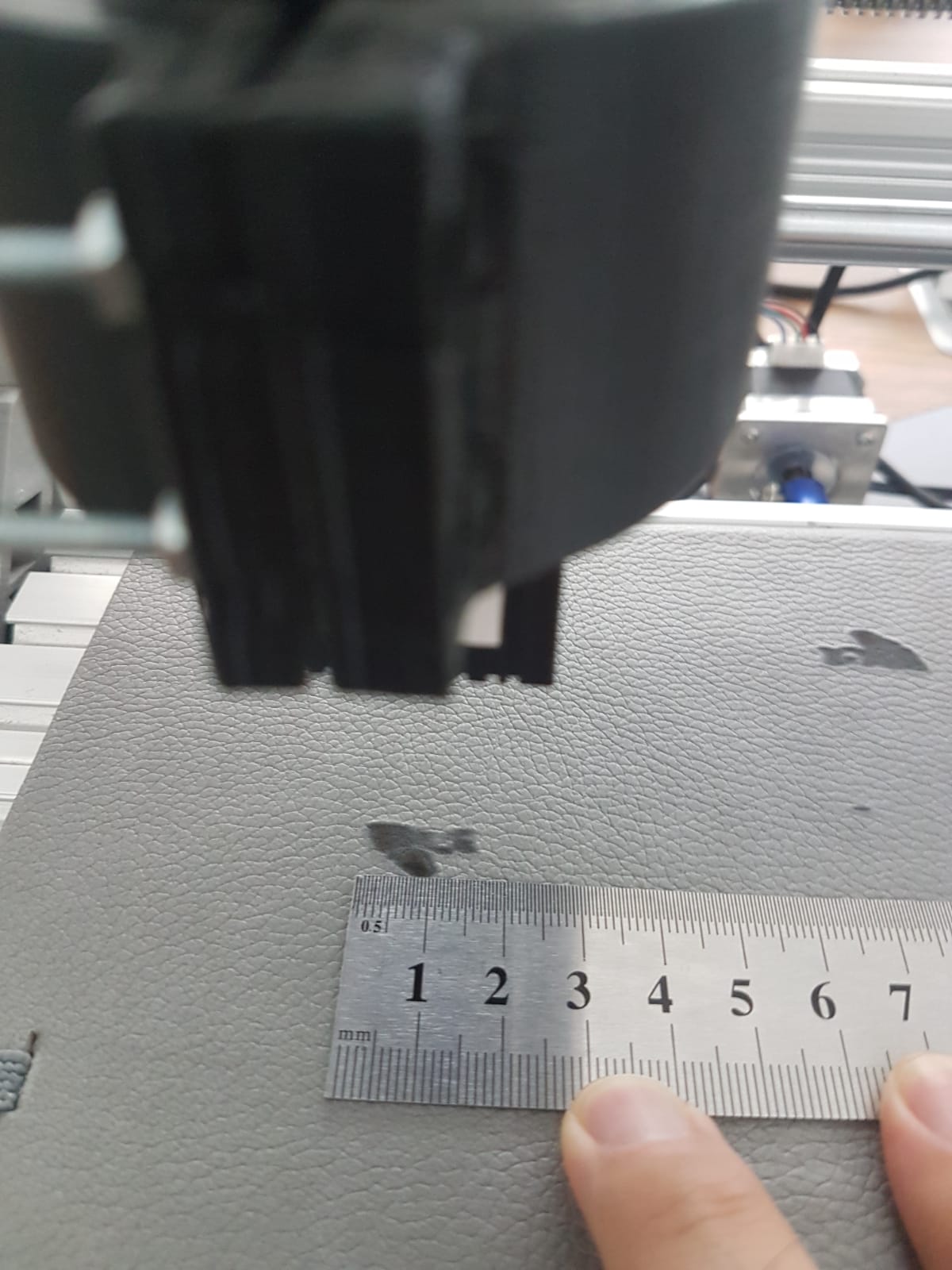

这是输出:

输出比例错误 #1113

输出比例错误 #1113

它可能是您在 grbl 配置中的步数/毫米。设置在 Grbl 菜单上,grbl 配置。
确保首先连接了 lasergrbl。
您可以通过查看 100 美元和 101 美元的清单来查看它们。记下值框中的数字。

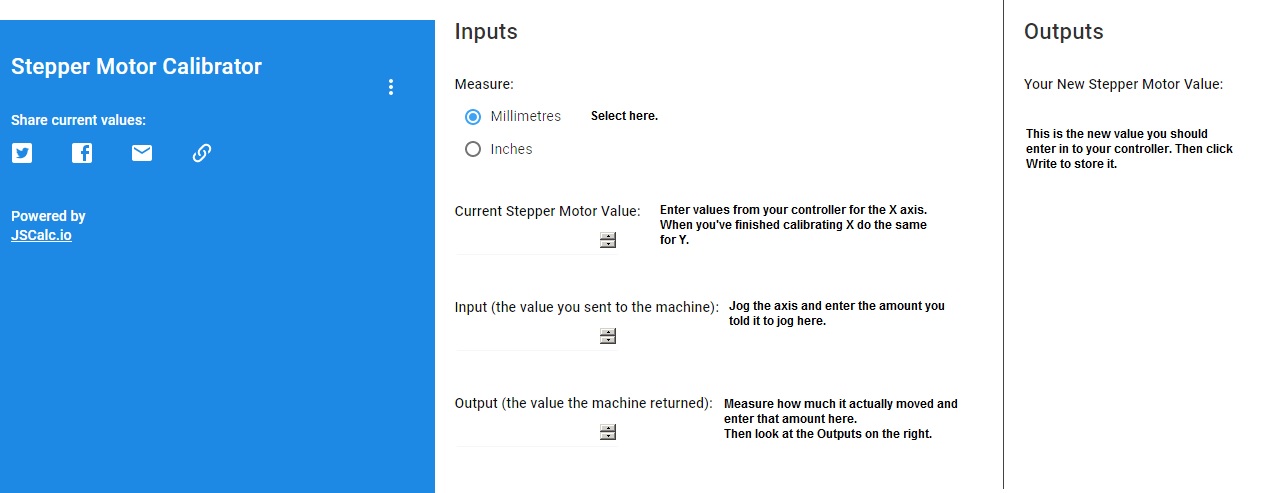

然后看看这个网站。它会让你输入你当前的数字,慢跑机器,然后测量机器移动了多少并在网站上输入该数字。然后它会计算出您可以输入 grbl $100 和 $101 的正确数字,在 grbl 中输入数字后,您单击 Write 按钮来存储它们。
https://jscalc.io/calc/tHjfIiKMKjDF42Hg?fbclid=IwAR219p6S0qWzVAsY8aLC8nyQaXaMpfa-mSTNCIXA7TAMPa3VzrGoCDcimsI

像这样。
输出比例错误 #1113

输出比例错误 #1113

谢谢,它就像一个魅力!

最后一个问题:我们可以用某种方式测试激光吗?我的意思是,例如,激光可以打开吗?

输出比例错误 #1113

此链接将带您下载按钮。只需向下滚动到底部,然后单击“下载”按钮。
有了文件后,启动 lasergrbl 并单击连接。右键单击主窗口底部小人图标旁边栏的空白部分。单击导入自定义按钮,然后选择您下载的文件。无需提取它,然后您将获得一个单独安装所有按钮的选项,只需对您想要或不想要的按钮单击是或否。
http://lasergrbl.com/usage/custom-buttons

输出比例错误 #1113

谢谢大家!
