矢量化工具轮廓不考虑线宽 #1367
注释
.png "此问题已移至讨论区。 您可以在那里继续对话。 去讨论 → #1367"){kind=avatar}
所有者
|
我不明白。你可以添加一些图片吗？ |
.png "此问题已移至讨论区。 您可以在那里继续对话。 去讨论 → #1367"){kind=avatar}
作者
|
当然。一些原始 pcb 的一部分的快照： …矢量化…
…刀具路径… …问题… …打印的真实示例： …微观图片，不良做法与良好做法： 我希望这有帮助。这只是为了演示轮廓线的问题。我对插图填充非常满意。 |
此问题已移至讨论区。 您可以在那里继续对话。 去讨论 → #1367
|
我不明白。你可以添加一些图片吗？ |
|

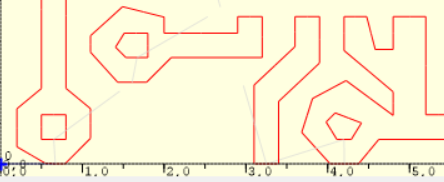

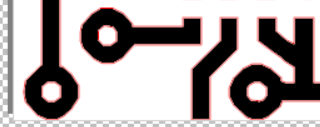

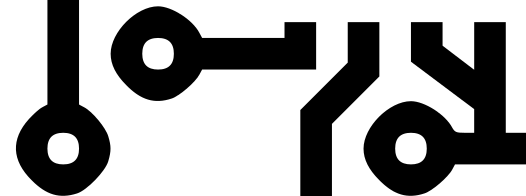

当然。一些原始 pcb 的一部分的快照： …矢量化…

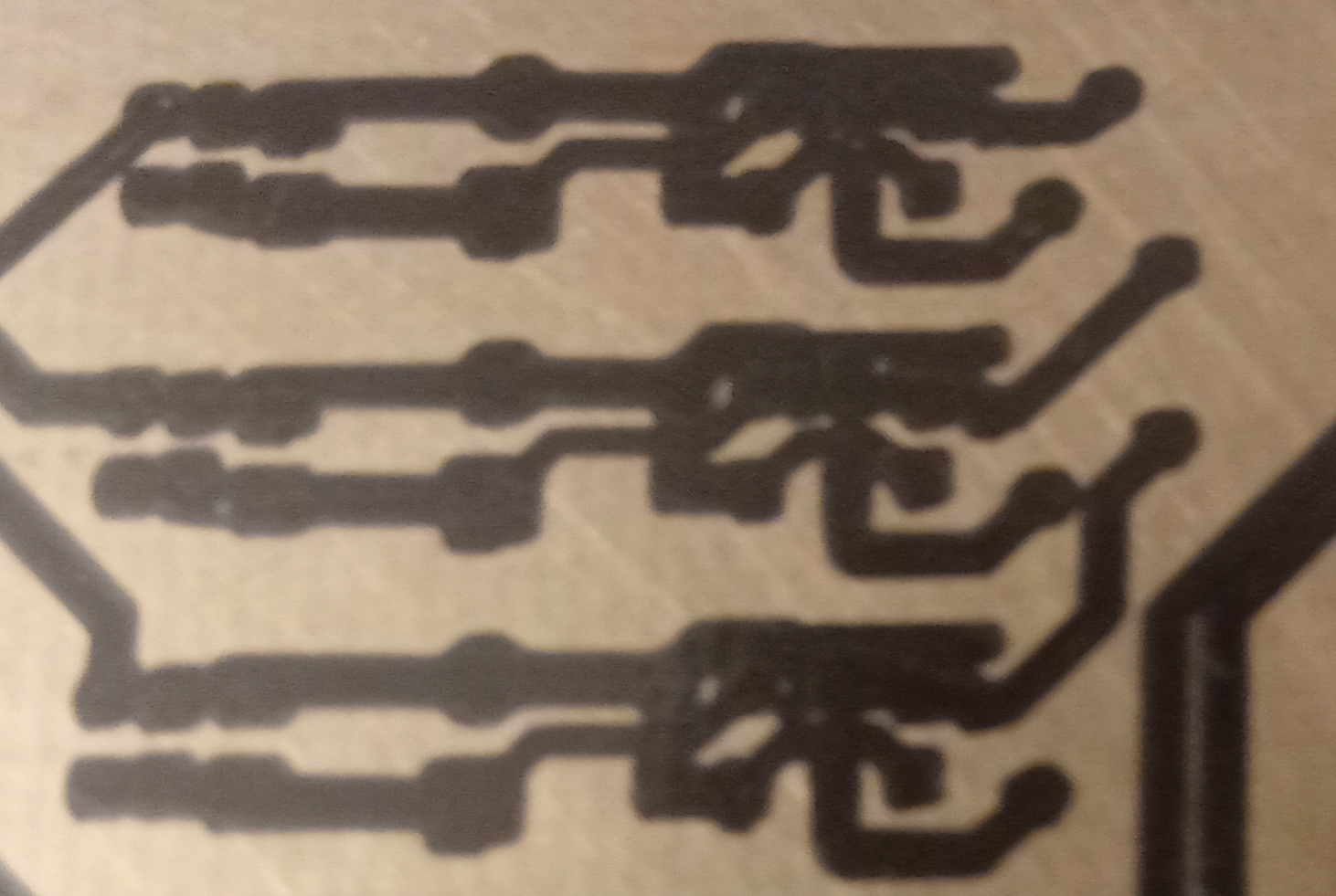

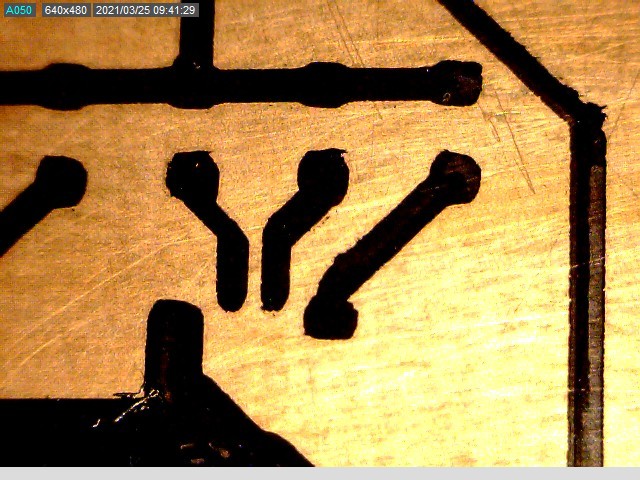

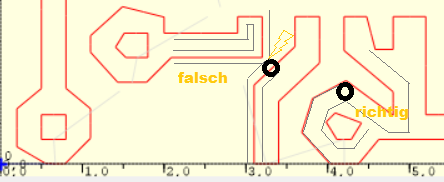

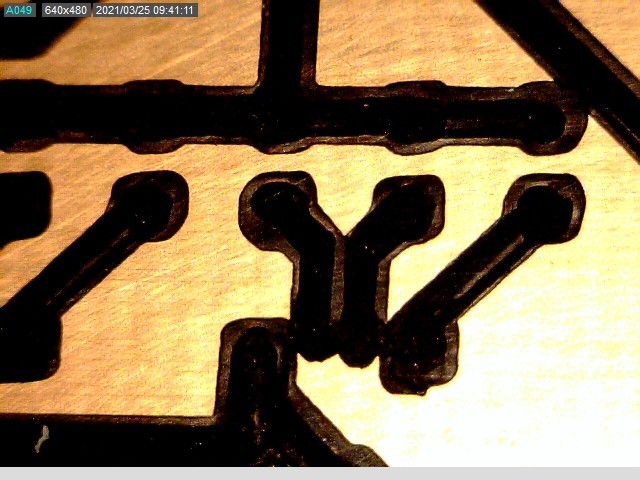

…刀具路径… …问题… …打印的真实示例： …微观图片，不良做法与良好做法： 我希望这有帮助。这只是为了演示轮廓线的问题。我对插图填充非常满意。 |
当您使用矢量化工具时，生成的轮廓线以图片的原始轮廓为中心。然而，为了获得正确的小细节（我用它来绘制 pcb 布局），您需要将轮廓线的中心向内移动线宽的一半（对于 0.3mm 线宽，即 3.33 线/mm，即 0.15 mm contourshift。或者对于 0.1mm 线宽，它将是 10 线/mm 和 0.05 mm contourshift）
软硬件配置（请填写以下信息）：
编辑：刚刚在lightburn找到了类似的设置
