在“目标图像”对话框中，您是否在两种情况下都将 S-Max 设置为 1000？

为此 +1，但似乎 , 和 都Vectorize产生Centerline了Pasthrough错误1bit BW dithering的代码。对我来说，最大值S应该是 12000，但是对于Vectorize和Centerline，它创建了 3600 的代码。这之前在启用 PWM 支持的情况下导入图像时被设置为 S-Max 值。Pasthrough并且1bit BW dithering上限为255。

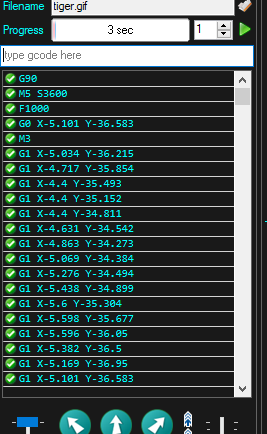

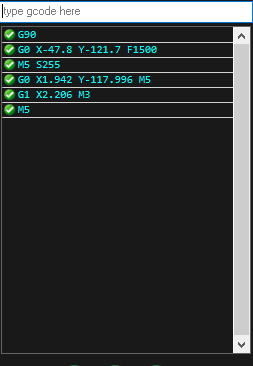

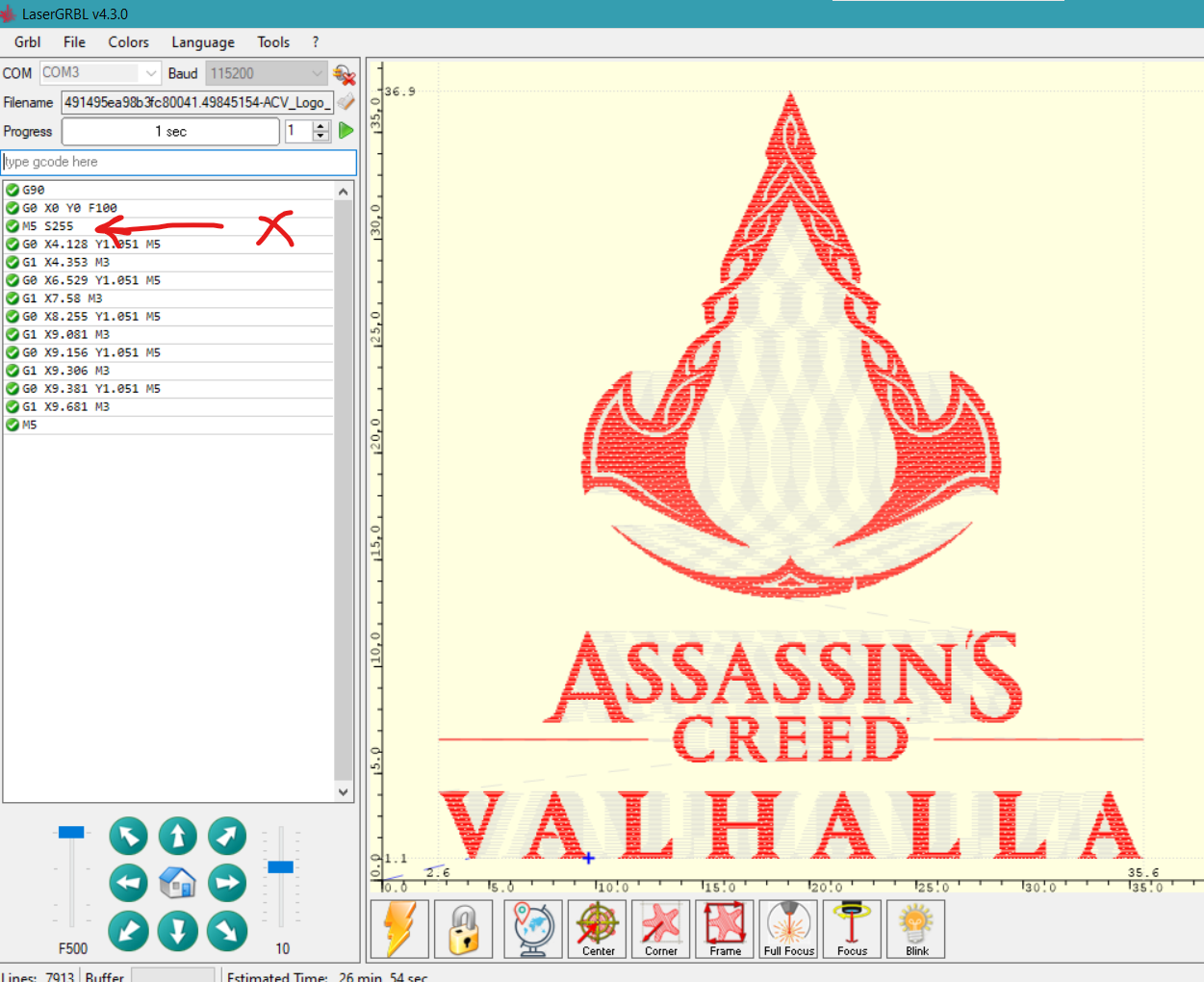

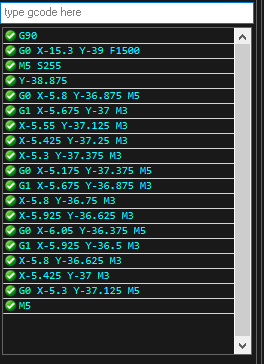

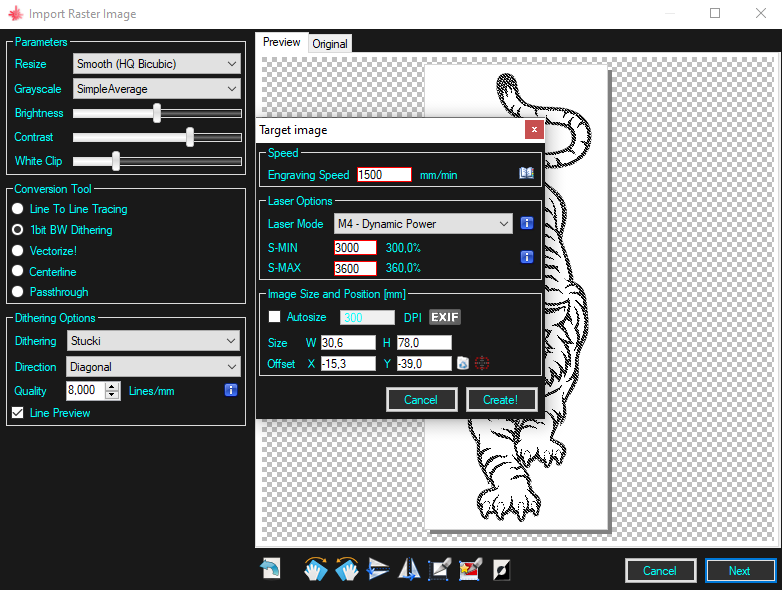

（↓显示Support PWM启用时的设置） （↓显示禁用然后再次导入图像时生成的代码） （↓ 1Bit抖动代码，只需设置为255，但我的最大值仍然是12000） （↓和 一样，启用时使用之前设置的值） （↓好像是设置功率为255）

Support PWM

CenterlineVectorizesupport PWM

Passthrough

@alastaira禁用时Support PWM，您无法设置S-Max值

@gmmanonymus111

您的设置必须关闭。你不能超过 100%。100% 是全功率。
这就是您在 S-MIN 和 S-MAX 框周围出现红色框的原因。

您将 S-MAX 设置为 3600，但您的 30 美元数字必须更低，可能是 1000。1000
是 100%，激光全开。所以将它设置为 3600 并不能给你更多的力量。

也围绕雕刻速度，边框速度。这意味着你告诉它比
grbl 中设置的速度更快。110 美元和 111 美元。

@StuartB4

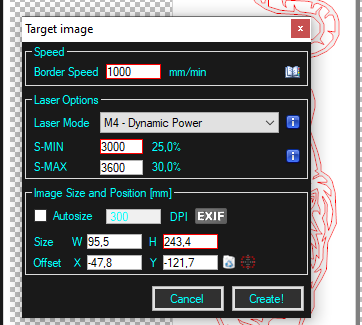

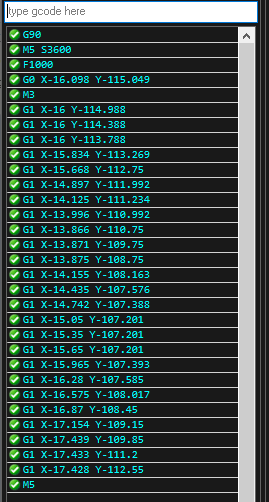

我对激光功率不好，但这并没有改变行为。（我忘记在截屏之前更改它们）。对于边界和速度，请忽略它们，因为它们也仅用于演示目的。（它只是模拟器，我需要它来生成GCode，我实际上并不想雕刻它） 更改为禁用并重新打开任何图像后：


Support PWM

啊对了。行。谢谢。?

嗯……现在bug已经被证实了，现在有办法绕过吗？还是必须等到下一次更新发布？

您可以尝试保存 GCode，使用文本编辑器编辑 S-Value，保存文件，然后在 LaserGRBL 中打开编辑后的 ​​GCode

我同意@Farhankhosravi这是一个错误。

LaserGRBL 专为具有PWM 控制的机器而设计。“不带 PWM”的开关是为了使其即使在那些不幸的是质量较差且没有能够调制激光的驱动器的标记上也能使用。

该开关的目的是删除所有选项（如 line2line，但现在我想起来了，passthrough 和 M4 也应该被删除）并通过仅命令 M3 和 M5 始终以最大功率使用激光器。

不应生成带有非 PWM 标记的 S 命令，或者如果生成它应始终等于最大值，以便在 5V 时打开控制引脚

目前，取而代之的是命令 S 的值，这是最后使用的值（与使用的模式兼容）。

感谢您让我知道，我会尽快解决。

我同意@Farhankhosravi这是一个错误。

LaserGRBL 专为具有PWM 控制的机器而设计。“不带 PWM”的开关是为了使其即使在那些不幸的是质量较差且没有能够调制激光的驱动器的标记上也能使用。

该开关的目的是删除所有选项（如 line2line，但现在我想起来了，passthrough 和 M4 也应该被删除）并通过仅命令 M3 和 M5 始终以最大功率使用激光器。

不应生成带有非 PWM 标记的 S 命令，或者如果生成它应始终等于最大值，以便在 5V 时打开控制引脚

目前，取而代之的是命令 S 的值，这是最后使用的值（与使用的模式兼容）。

感谢您让我知道，我会尽快解决。

非常感谢…等待下一个版本。
另外..还有两个问题：
1-有没有办法禁用“矢量化！”中的“边框”雕刻？模式，只是应用它是“填充”？与 1 位 BW 抖动相比，此模式非常优化……但边框使我的图片非常厚。（而且，它有很多 1 位抖动没有的选项。）
2- 你会在较新的版本中制作一个功能，使实时视图中的每条雕刻线变灰吗？我认为这会有所帮助。

1-有什么办法可以禁用“矢量化”中的“边框”雕刻吗？模式，只是应用它是“填充”？

我也在考虑这个选项，因为对于很多人来说它会产生问题（当机器配置不当或有机械缺陷时，在这种模式下它们会出现很多）。然而，目的是“清洁”填充物留下的锯齿状边缘。

也许我已经可以在即将推出的版本中做到这一点，我只需要弄清楚如何让用户界面变得简单。

2- 你会在新版本中制作一个功能，使实时取景中的每条雕刻线变灰吗？

不。

这是我已经做过一些测试的东西，但有证据表明，这会在资源消耗（CPU + 内存）和其他问题（例如，当您必须重新启动工作时）方面对渲染施加过多的影响。它需要重写-修改很多部分的代码，包括绘制预览的代码。

1-有什么办法可以禁用“矢量化”中的“边框”雕刻吗？模式，只是应用它是“填充”？

我也在考虑这个选项，因为对于很多人来说它会产生问题（当机器配置不当或有机械缺陷时，在这种模式下它们会出现很多）。然而，目的是“清洁”填充物留下的锯齿状边缘。

也许我已经可以在即将推出的版本中做到这一点，我只需要弄清楚如何让用户界面变得简单。

谢谢。期待那个??

-更新-
我在恒定功率模式下发现的另一个错误……有时当“冷却”周期开始时，激光会在“冷却”过程中保持开启状态。这在 15 个冷却周期中发生了 6 次……并使我的激光器非常非常温暖……
（我不确定这个错误与恒定功率模式有关，因为我从未测试过动态模式）

这很可能不是 LaserGRBL 问题。由于 pwm 支持被禁用，grbl 被设置为lasermode=off，因此当机器暂停时，主轴保持打开状态（因此，您将打开激光）。打开时lasermode，grbl 将在您的机器暂停时关闭主轴。

这很可能不是 LaserGRBL 问题。由于 pwm 支持被禁用，grbl 被设置为lasermode=off，因此当机器暂停时，主轴保持打开状态（因此，您将打开激光）。打开时lasermode，grbl 将在您的机器暂停时关闭主轴。

这是错误的，我的朋友。
lasermode在“pwm on”和“off”模式下都打开。

好吧，对我来说，它每次都会关闭激光，Support PWM无论是否启用只要lasermode打开。然后，我的第二个猜测是硬件问题。（但是，你又说有时它会关闭，所以我没主意了）

这是错误的，我的朋友。
lasermode 在“pwm on”和“off”模式下都打开。

不要紧。

LaserGRBL 对此不承担任何责任。它只是发送保持/恢复，就像您用红手按下右下按钮一样。固件负责在进给保持期间关闭激光器，并在恢复时将其重新打开到之前的功率。

如果您遇到您描述的问题，那是固件的故障，而不是 LaserGRBL。
