主轴PWM设置 #455

卡洛里亚

嗨，朋友们，
我正在使用带有 0-10V 模拟输入的 delta MS300 VFD。我为此使用 pwm 到模拟转换器板，市场上很容易买到。当 vfd 输入电压接近于零时，我无法获得正确的转速。所以，我决定使用 3 到 10 V 模拟电压来映射我的 2.2kw 主轴的 0 到 24000rpm。vfd 的设置已经完成，但我不知道如何将主轴 pwm 设置为 30% 到 100% 的占空比。我想将 30% 的占空比映射为 0 rpm，将 100% 的占空比映射为 24000 rpm。我尝试了 $35 =30 和 $36 =100 但没有成功。请指导我。

培养

尝试像这样设置你的价值观……

$30=24000.000
$31=0.000
$32=0
$33=5000.000
$34=0.000
$35=30.000
$36=100.000

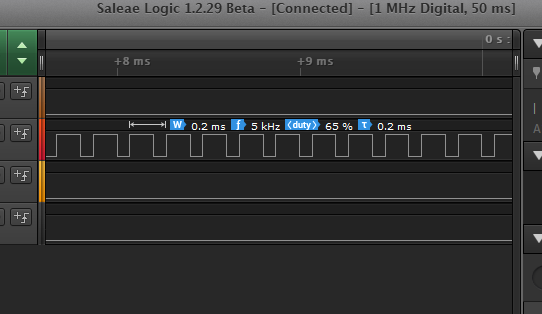

然后通过单击 ESP32 上的重置按钮或发送 [ESP444]RESTART 来重启。

它适用于我的测试系统。

卡洛里亚

非常感谢。只会在今天尝试。

卡洛里亚

似乎有一个错误。我尝试了两种类型的设置，但结果不同。我使用 DSO 来测量占空比。以下是设置：

常用设置：
$30=24000.000
$31=0.000
$32=0
$33=5000.000
$34=0.000

案例 1：
$35=30.000
$36=100.000
通过 gcode 发送的主轴转速测量值与 PWM 占空比
10-12%
1000-14.5%
12000-46.5%
23000-78.4%
24000-99.5%

案例 2：
$35=60.000
$36=100.000
通过 gcode 发送的主轴转速测量值与 PWM 占空比
10-23.5%
1000-25%
12000-43%
23000-61%
24000-99.5%

我从上述读数中观察到：
在第一种情况下，总空白跨度为 100%= 30，在第二种情况下为 60。
将其命名为 3x。因此，主轴最小 rpm 之前的占空比应为 x，最大 rpm 之后的占空比应为 2x。
奇怪的是，在 23999 rpm 的第一种情况下，占空比保持 80%，而在 24000 rpm 时，它变为 99.5%（理论上为 100%）。

我希望这些数据可能有用，并且我能够很好地解释它。等待及时回复。
