[GIT] 尝试从导入的 dxf 文件中取出 1 个（特定的）矩形时出现奇怪的结果 #965

戴夫达文波特

这是最新的 git（更新于 12-09-2018，8137b50 ）。
在 ubuntu 18.04 64 位上。

如果我导入以下 dxf：

木板展示.zip

尝试将其中的三个矩形装入口袋，前两个正常，第三个出错，对象变得难以置信的大并且超出了原始绘图：

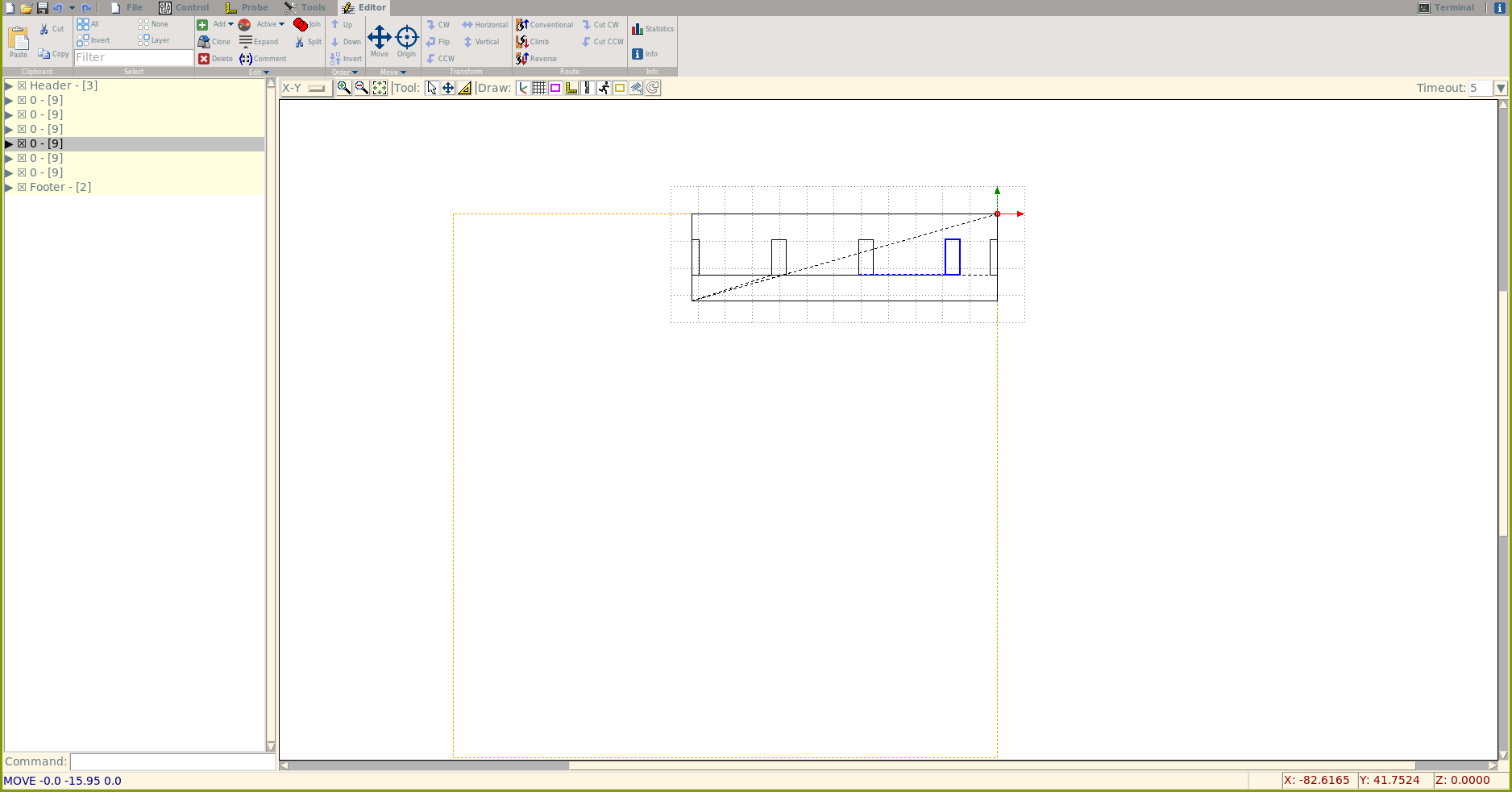

口袋前：

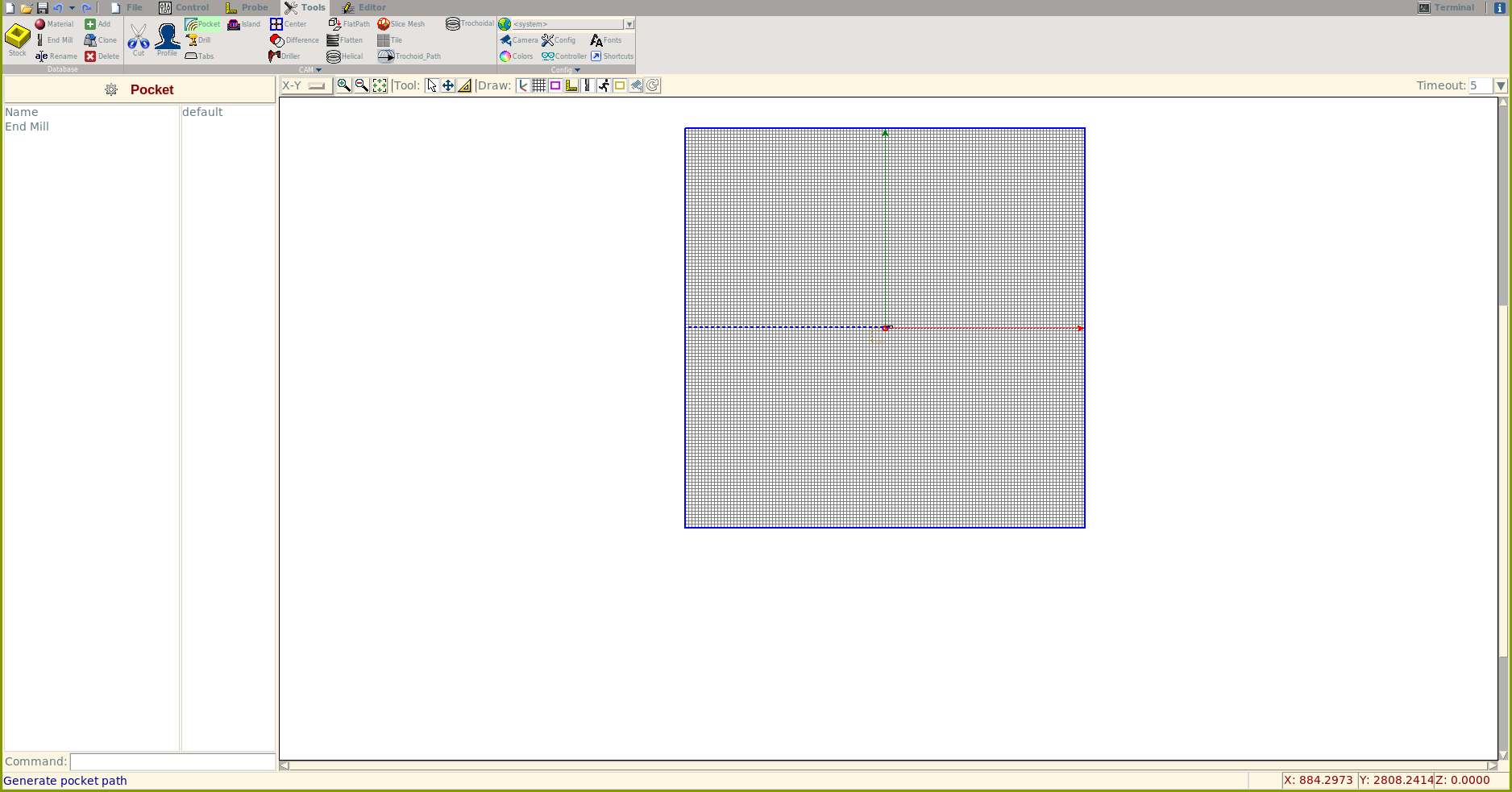

后

dxf 是使用 librecad 创建的，只是矩形。

戴夫达文波特

尝试了 0.9.11 标签，它在这里抛出一个大的堆栈跟踪：

https://gist.github.com/DaveDavenport/408cc3a348fbab6322f57857cdaaa7bc

试了几个版本，可以重现到 0.9.1

沃尔特维斯曼

你好戴夫，
我已经用@Harvie在 RasPi 3+b 上的版本
 https://github.com/Harvie/bCNC

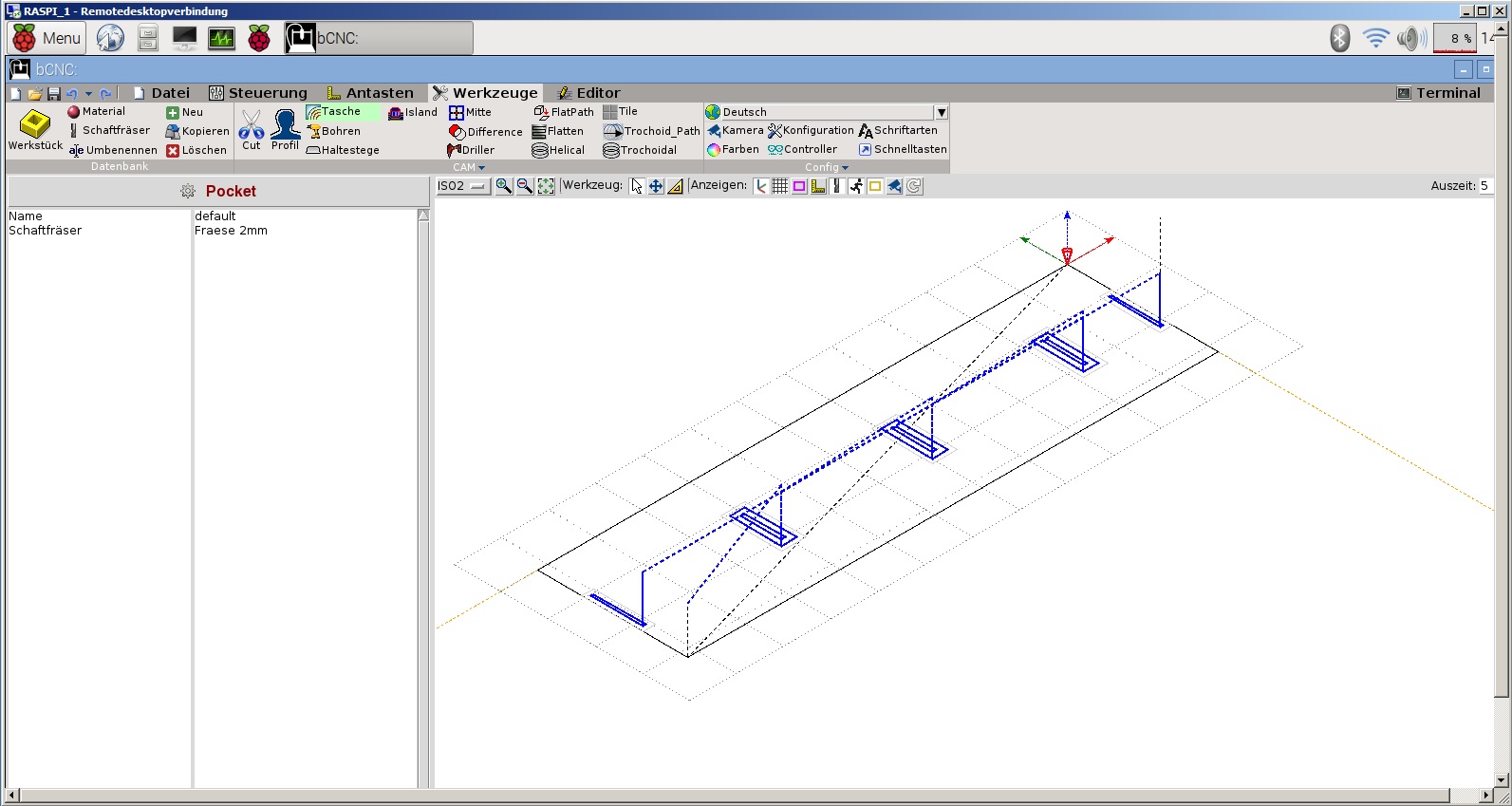

这里的结果：

沃尔特

哈维

我也在我的分支上试过并得到了这个：

Traceback (most recent call last):
  File "/home/harvie/Temp/bCNC/Utils.py", line 434, in __call__
    return self.func(*args)
  File "/home/harvie/Temp/bCNC/ToolsPage.py", line 1671, in execute
    self.tools.getActive().execute(self.app)
  File "/home/harvie/Temp/bCNC/ToolsPage.py", line 865, in execute
    app.pocket(name)
  File "bCNC.py", line 1781, in pocket
    msg = self.gcode.pocket(blocks, diameter, stepover, name)
  File "/home/harvie/Temp/bCNC/CNC.py", line 3921, in pocket
    newpath.extend(self._pocket(path, -D*diameter, stepover, 0))
TypeError: 'NoneType' object is not iterable

哈维

问题是，边上的两个矩形只有 2.6mm 宽，所以它们不能容纳 3.2mm 立铣刀！当我设置 1mm 立铣刀时，一切正常。它也适用于@walterwissmann谁用过 2mm 立铣刀。

然而，在这种情况下，存在导致整个操作失败的错误，而不是忽略太小的特征和剖析/填充其他选定形状。我将从头开始重写个人资料/口袋代码。所以我一定会在那个过程中解决这个问题。

作为目前的解决方法，您可以使用我在 https://github.com/Harvie/bCNC的版本，直到@vlachoudis合并更改。同时确保不要选择不适合立铣刀的形状。

戴夫达文波特

我用的是2mm立铣刀。（抱歉忘记提及）。我会试试哈维的版本。

我的解决方法是复制它旁边的对象并在 bcnc 中移动它，然后它就起作用了。

DaveDavenport 更改了标题 ~~尝试装入 1 个矩形时出现奇怪的结果~~ 尝试从导入的 dxf 文件中装入 1 个（特定的）矩形时出现奇怪的结果 2018 年 9 月 12 日

DaveDavenport 更改了标题 ~~尝试从导入的 dxf 文件中装入 1 个（特定的）矩形时出现奇怪的结果~~ [GIT] 尝试从导入的 dxf 文件中取出 1 个（特定的）矩形时出现奇怪的结果 2018 年 9 月 12 日

哈维补充道漏洞标签 2018 年 10 月 30 日
