注释
.png "拖刀后处理器插件！ #975"){kind=avatar}
|
我写了第一个实验性的 dragknife 插件。目前仅适用于直线（不确定它对弧线有何影响。）
|
.jpg "拖刀后处理器插件！ #975"){kind=avatar}
|
@Harvie |
|
|
|
但是你不知道刀的初始位置，所以很难操纵它。您可以手动添加前导切割。现在我不知道该怎么做才不会意外切成碎片。但我将完全重写它以支持弧线。正如我所说，这是实验性插件。 |
|

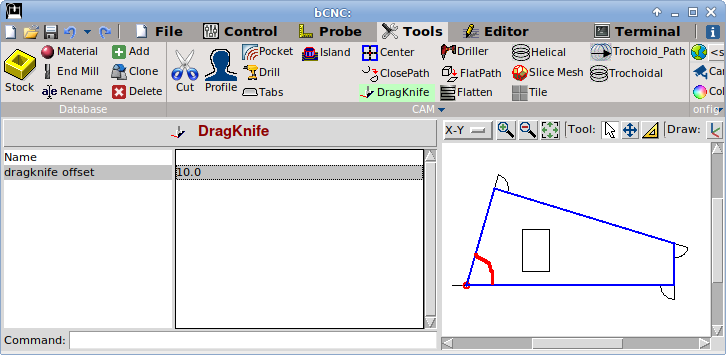

它仍处于实验阶段，但现在它支持圆弧、进给率和回转回退：
不知道如何进行第一个旋转，所以您现在应该手动旋转刀片。有任何想法吗？ |
.png "拖刀后处理器插件！ #975"){kind=avatar}
|
第一个点与第二个点有一定距离且方向相反的可能性：如果图形的第一行从 (0,0) 到 (10,10)，它可能是新图形sea |
|
但是，如果 (-2, -2) 已经在您要切割的形状内怎么办？你不知道。你也不知道用户是想牺牲形状的内部还是外部。这就是为什么我把这个剪辑留给用户手动添加（现在）。 我想我们总是可以让刀在切割前后始终朝向相同的方向。比方说面对 X+ 我从未使用过任何其他 dragknife 处理器。其他软件包如何处理这个问题？ |
|
@Harvie |
|
…给牺牲的初始点选择外/内？ |
|
一个可能的初始想法： |
|
@MARIOBASZ, 在直线上一切都是理想的。 |
@sfinexer感谢您的测试。请发问题图片！（最好还有建议解决方案的图像）
可以做到，但是要使这种算法适用于任何形状并不容易（您可以在开始附近设置形状的其他部分，这将与牺牲切口相交）。我认为我们可以做到这一点，但首先我想把形状剪得很好。基本功能完成后可以调整开始和结束。
您可以在形状的开头添加附加线。您现在可以在 librecad 中执行此操作。
如果我能够与第一个真正的运动平行切割，我也能够正确地切割第一个真正的运动:) |
|
在我看来，拖刀切割加工圆弧并不是一件容易的事。一些资源： 但我认为我可以通过将形状细分为许多短线来简化这一点。然后它应该变得非常容易处理。然而，生成的 g 代码将相对较大。 |
|
钻机插件转换为直线。（我认为在锚点模式下，我将其用作附加组件的开始） |
@sfinexer你觉得这样更好吗？
|
.jpg "拖刀后处理器插件！ #975"){kind=avatar}
|
我正在考虑这个算法。最新的算法看起来更健壮。 以下是替代算法的概述：
这可能比角度比较更可靠。 我希望这是有道理的。 |
|
我还添加了有趣的功能来评估结果。龙刀模拟器。您在 dragknife 刀具路径上使用它并取回刀尖的刀具路径：
|
@sfinexer我已经修好了！现在您可以为所有切割选择一致的进入/退出方向
|
|

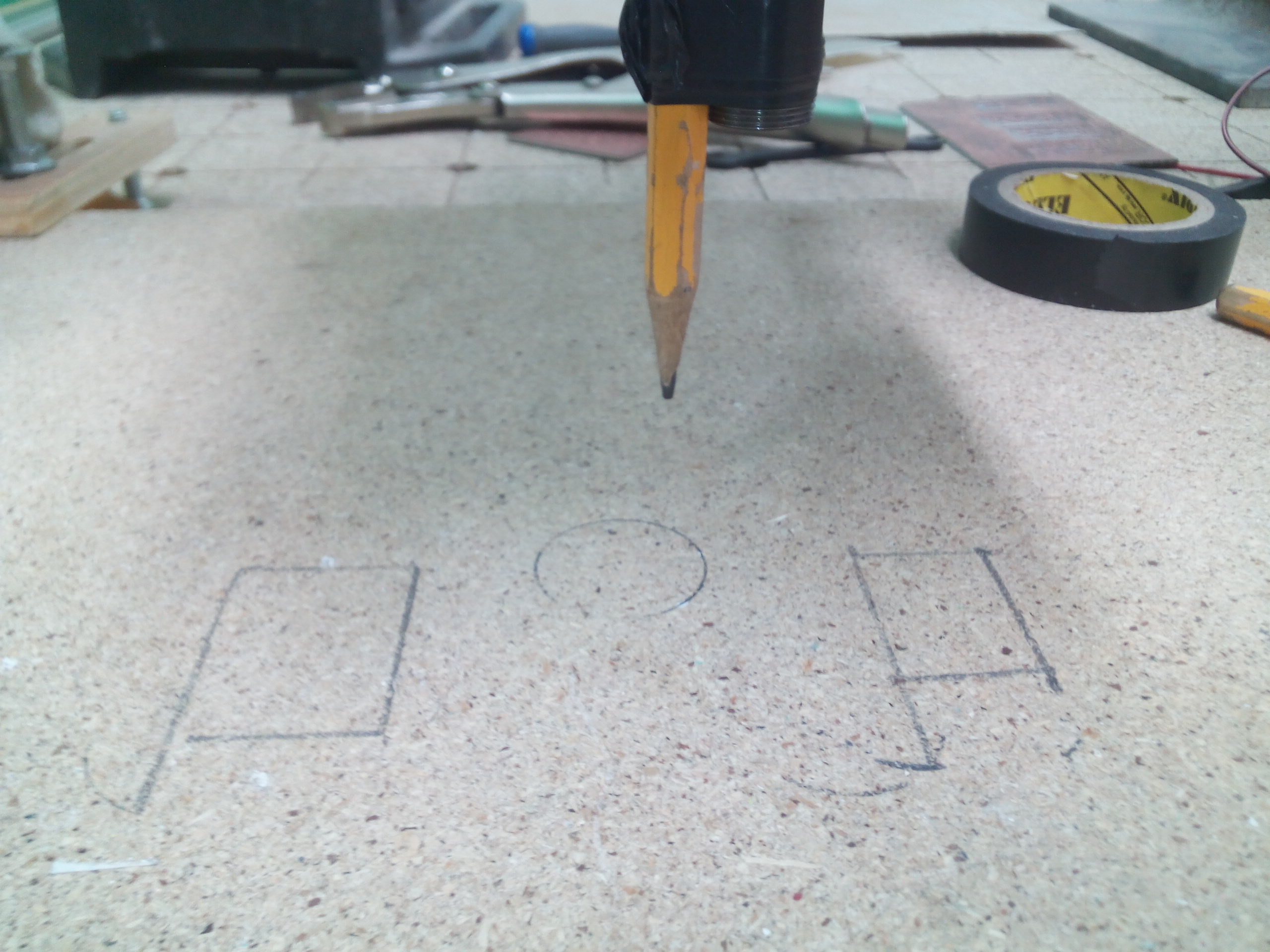

第一次真正的剪辑： 另一个。我已经撞到废纸板了：https: |
|
合并到上游 |
拖刀用于切割薄软材料，如纸/纸板、乙烯基、橡胶垫圈、皮革、单板等…

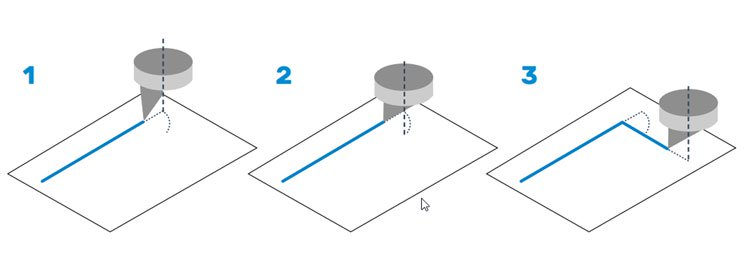

它们与主轴中心有切削偏移，因此您必须对此进行补偿。
这似乎并不难做到：
现在我们有了 SVG 导入，这可能非常有用。
