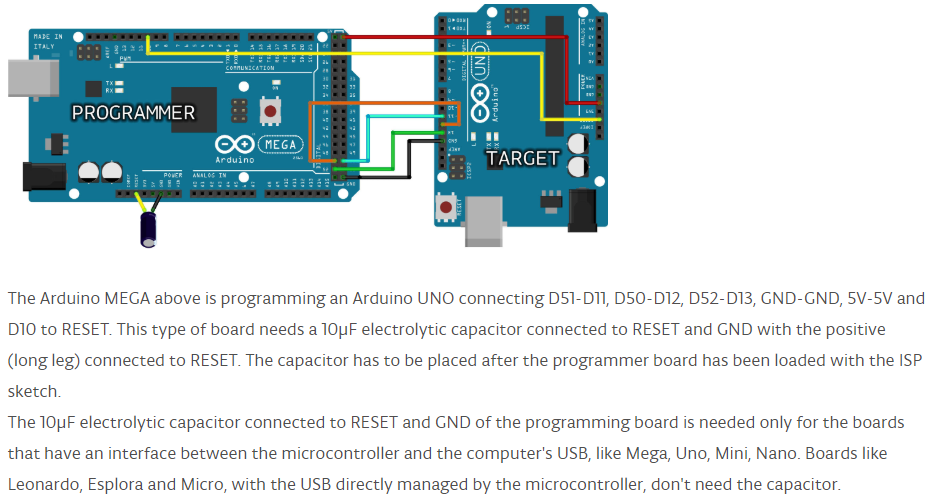

关闭 graphtjb 打开了这个问题 2019 年 7 月 10 日 · 1条评论 注释 图表jb 评论了 2019 年 7 月 10 日 我发布我的发现是因为我希望这对您有所帮助，并提供了一种在所有其他方法都失败时更新此板的直接方法。 这是我用来得出结论和产生方法的文件。 https://www.instructables.com/id/Arduino-Leonardo-as-Isp/ http://wiki.sainsmart.com/index.php/101-60-280 http://s3.amazonaws.com/s3 .image.smart/download/101-60-280/Schematic_CAMTOOL%20CNC-V3.3.pdf 我转动（或关闭电路）r19，因为这将 220 欧姆接地。R19 通过一个电路来控制光耦合器，因此该引脚过于接地而无法在线路上产生高信号。没有 MISO 编程就会变得混乱。所以我将 r19 从电路中取出进行编程，然后将其放回以运行该单元。我相信这最初停止了我的编程。c46 也被转向一边（或从电路中取出）。但我认为没有必要取出来让 leanardo 对 camtool 处理器进行编程。我将 MISO 和 MOSI 的编程线直接焊接到微控制器上。我在另一端放了一个排针，这样我就可以将它们连接到 lenardo 以对引导加载程序和 grbl 软件进行编程。 JB舒勒 评论了 2019 年 7 月 10 日 你好，通常你必须在编程器的复位信号上放一个像 10uF 这样的小电容。这可以防止编程器被重置，而不是需要被编程的设备。 也许它可以在没有 10uF 的情况下工作，但我无法通过 ISP 对电路板/uP 进行编程。 因此，如果您在编程时遇到问题，这可能就是问题所在。 https://www.arduino.cc/en/Tutorial/ArduinoISP chamnit已完成 关闭 2019 年 8 月 12 日 喜欢 (0) 归巢时的奇怪行为 #684 主轴转速系数 #686 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭 无法在 gsender 1.2.0 中打开 .gcode 文件 #367 RaspberryPi 运行 gsender 时出现问题 #89 向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭无法在 gsender 1.2.0 中打开 .gcode 文件 #367RaspberryPi 运行 gsender 时出现问题 #89向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473功能请求：抑制发送到机器的 gcode 中的 gcode 注释。 #444 关闭通过网络连接进行连接 #171操纵杆运动的剩余问题 #204 关闭新版本认为我的机器一直处于锁定状态 #474 关闭
.png "如何在 CAMTOOL 3.3v 上编程引导加载程序和编程 grbl #685"){kind=avatar}
.jpg "如何在 CAMTOOL 3.3v 上编程引导加载程序和编程 grbl #685"){kind=avatar}
我发布我的发现是因为我希望这对您有所帮助，并提供了一种在所有其他方法都失败时更新此板的直接方法。
这是我用来得出结论和产生方法的文件。
https://www.instructables.com/id/Arduino-Leonardo-as-Isp/
http://wiki.sainsmart.com/index.php/101-60-280
http://s3.amazonaws.com/s3 .image.smart/download/101-60-280/Schematic_CAMTOOL%20CNC-V3.3.pdf

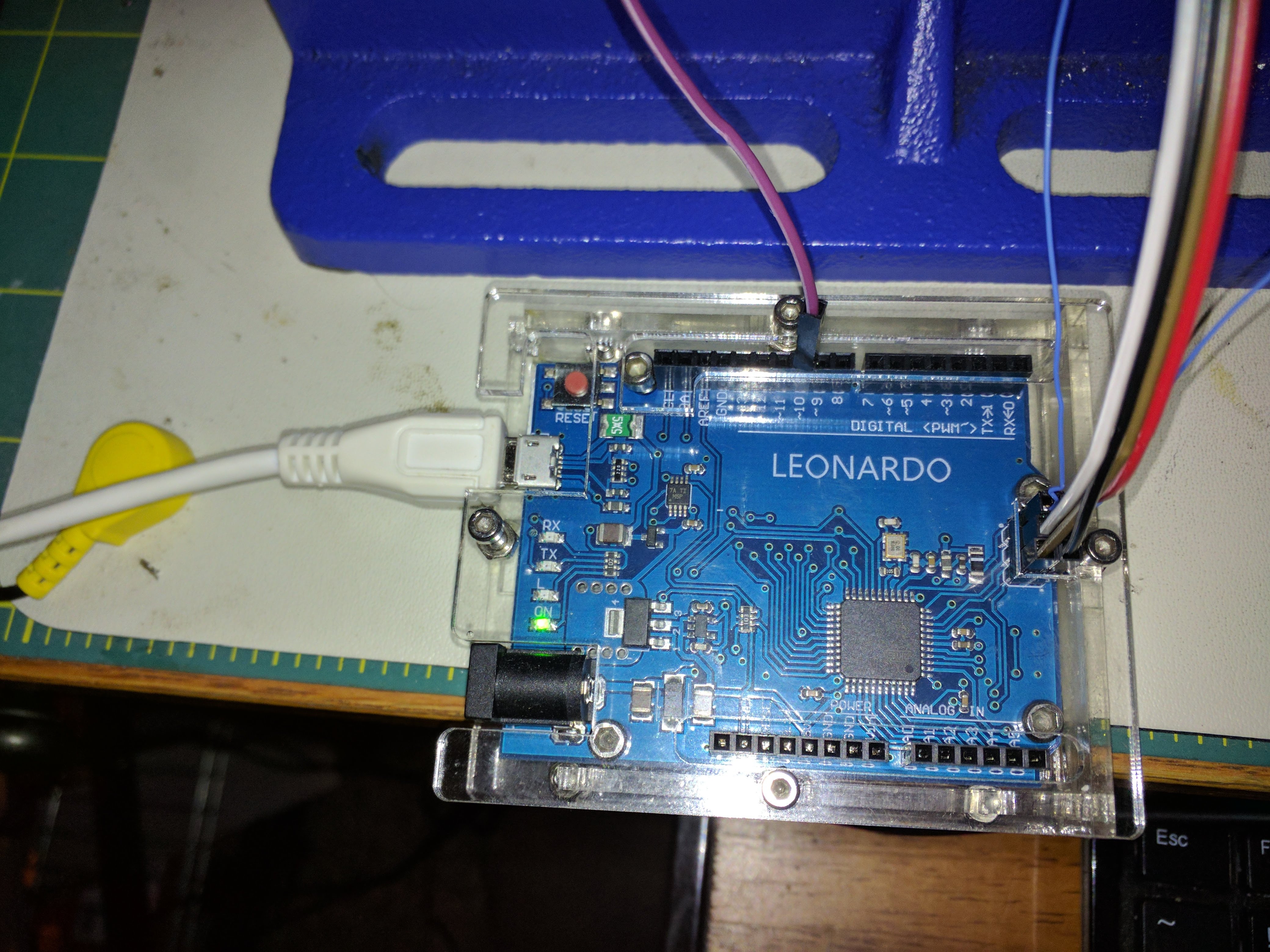

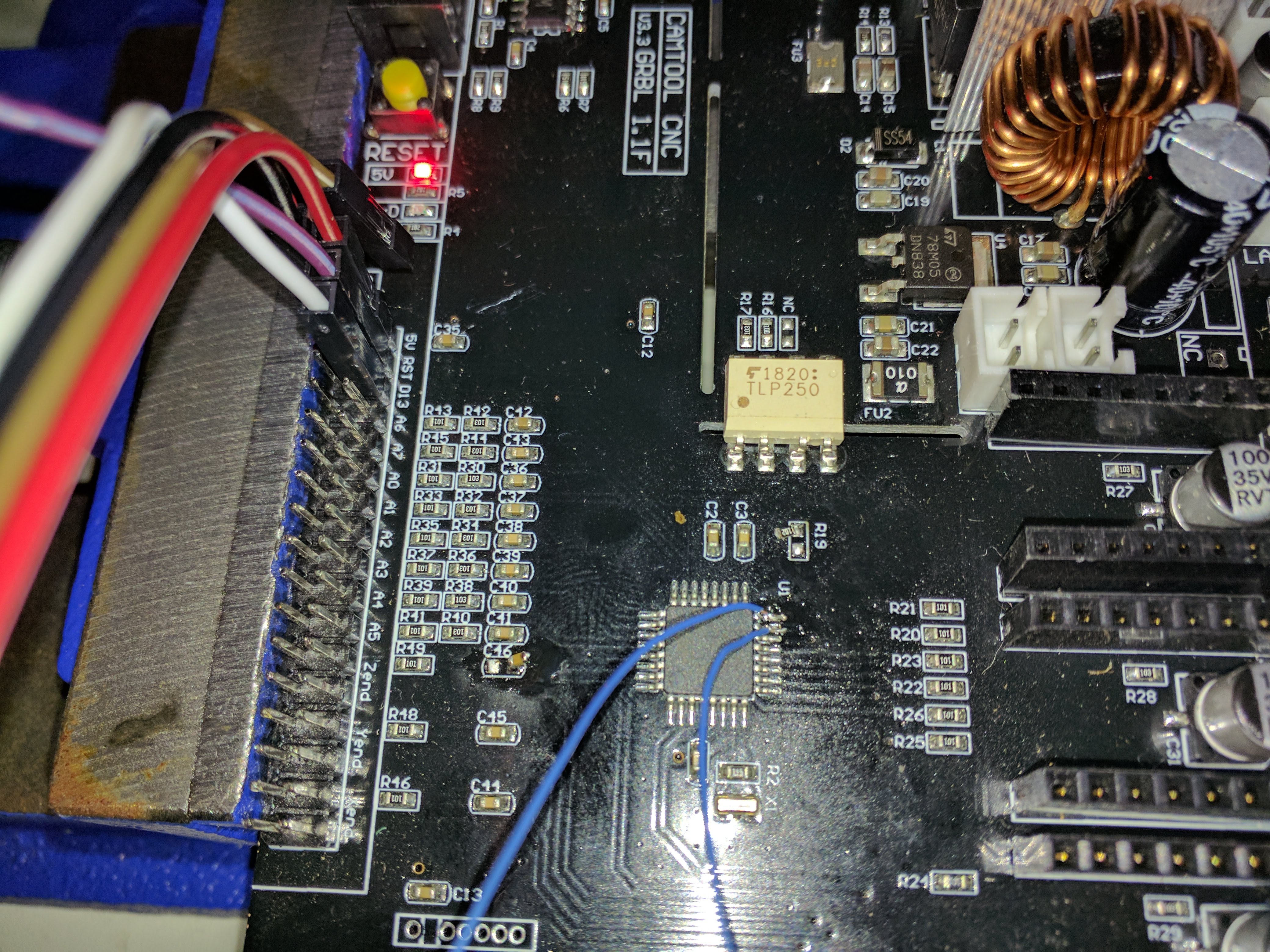

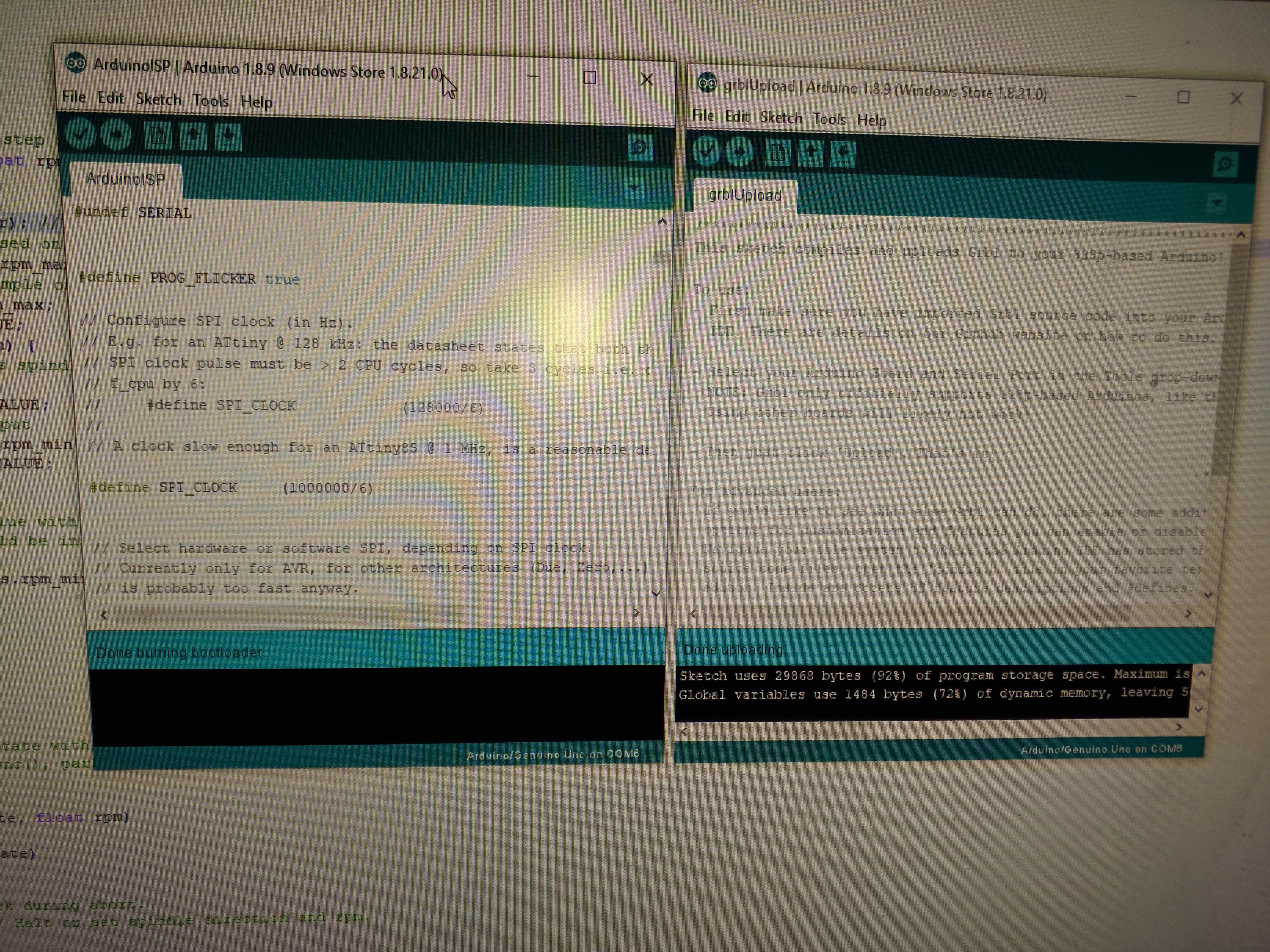

我转动（或关闭电路）r19，因为这将 220 欧姆接地。R19 通过一个电路来控制光耦合器，因此该引脚过于接地而无法在线路上产生高信号。没有 MISO 编程就会变得混乱。所以我将 r19 从电路中取出进行编程，然后将其放回以运行该单元。我相信这最初停止了我的编程。c46 也被转向一边（或从电路中取出）。但我认为没有必要取出来让 leanardo 对 camtool 处理器进行编程。我将 MISO 和 MOSI 的编程线直接焊接到微控制器上。我在另一端放了一个排针，这样我就可以将它们连接到 lenardo 以对引导加载程序和 grbl 软件进行编程。
