我没有提到的另一件事是我使用的 GRBL 版本是 GRBL 1.1 |
.png "不归位 #798"){kind=avatar}
|
NO是“常开”，不是“常开”。如果将开关串联，则必须使用“常闭”(NC) 开关才能检测到只有一个被启动时的状态变化。另请注意，默认情况下 grbl 配置为常开限位开关。 |
.png "不归位 #798"){kind=avatar}
|
如果您的开发板是 ver.3.4，则 X 和 Z 限制输入在板上被反向标记。 |
作者
|
谢谢大声笑就是这样? |
不归位 #798
|
我没有提到的另一件事是我使用的 GRBL 版本是 GRBL 1.1 |
|
NO是“常开”，不是“常开”。如果将开关串联，则必须使用“常闭”(NC) 开关才能检测到只有一个被启动时的状态变化。另请注意，默认情况下 grbl 配置为常开限位开关。 |
|
如果您的开发板是 ver.3.4，则 X 和 Z 限制输入在板上被反向标记。 |
|
谢谢大声笑就是这样? |

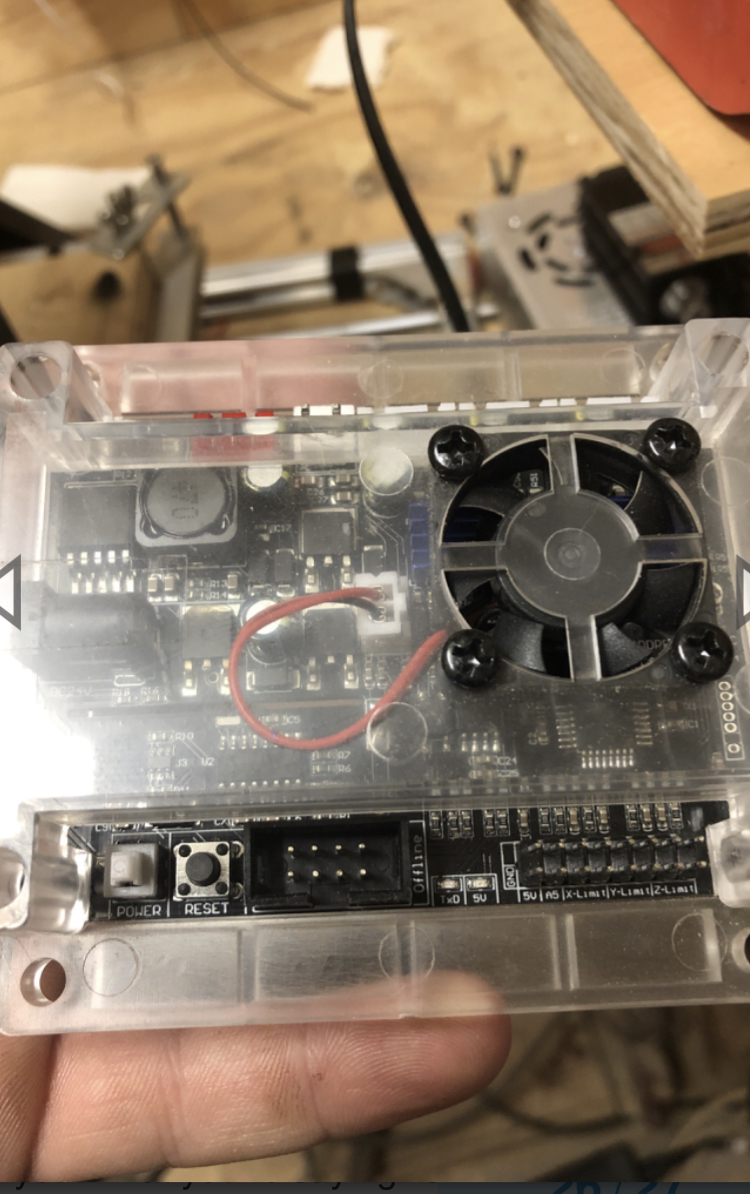

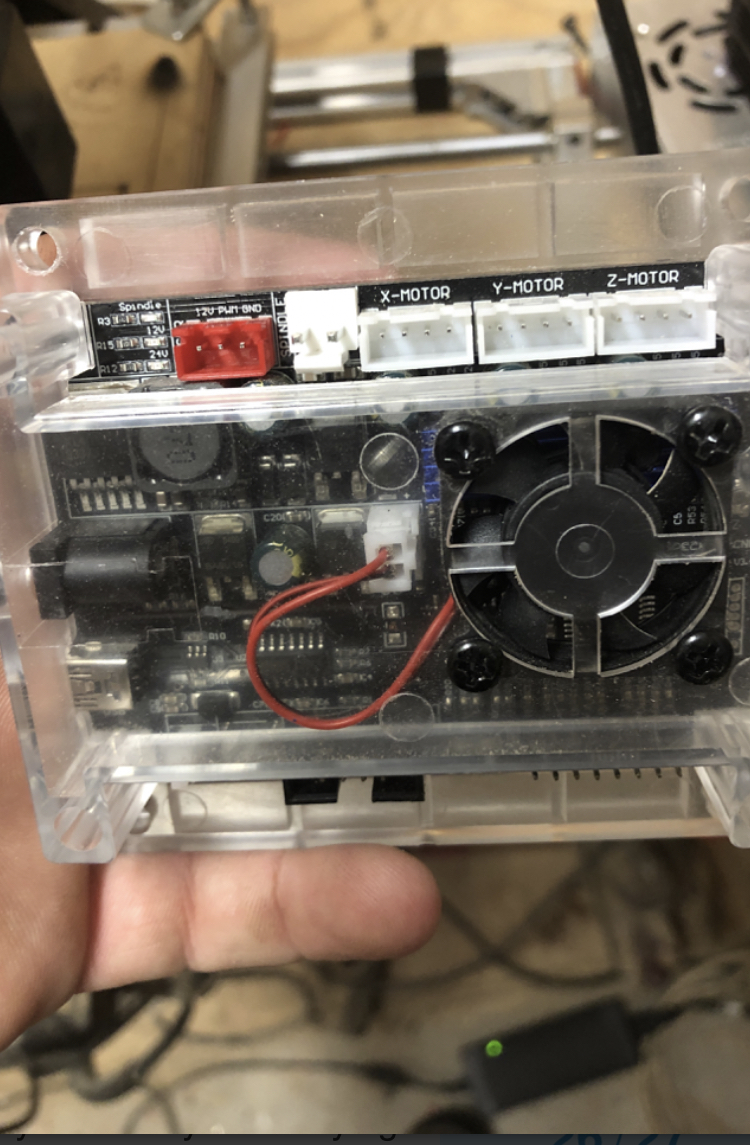

所以我在归位时遇到了问题，我连接了所有 6 个限位开关并且工作它们被设置为 NO= Normal On。现在我不确定可能会对一切工作方式产生影响的是 Z 轴和 Y 轴是连接的，我想应该串联考虑，因为第二个限位开关从第一个限位开关跳下，现在 X 轴都是限位开关的一部分直接连接到电路板，它们没有相互连接，我这样做的原因是我的 GRBL 电路板有 6 组引脚，每个轴有 2 组，但感觉我必须做一些我自己的引脚连接我的空间用完了，所以我的问题是我是否需要将它们全部串联起来，或者如果你有两个串联并且另一个轴直接连接到电路板而不是连接在电路板上是否重要系列，https://youtu.be/uzN3Ts-BpgA这是我的电路板的 2 张图片，重要提示：这是 GRBL 电路板品牌 woodpeker CnC camxtool，不是 Arduino 或 Arduino 和 GRBL 的组合 感谢您的时间和支持
?
