使用一个步进电机但不使用 2 个 #989

王国之床

大家好！

我这里有一个奇怪的问题：我正在使用带有步进电机和步进驱动器的 CNC 屏蔽 arduino。问题是当我只插入一个电机时一切正常，但是，一旦我插入第二个电机，两者都不再工作了。他们发出尖锐的声音，但他们不再转动了。

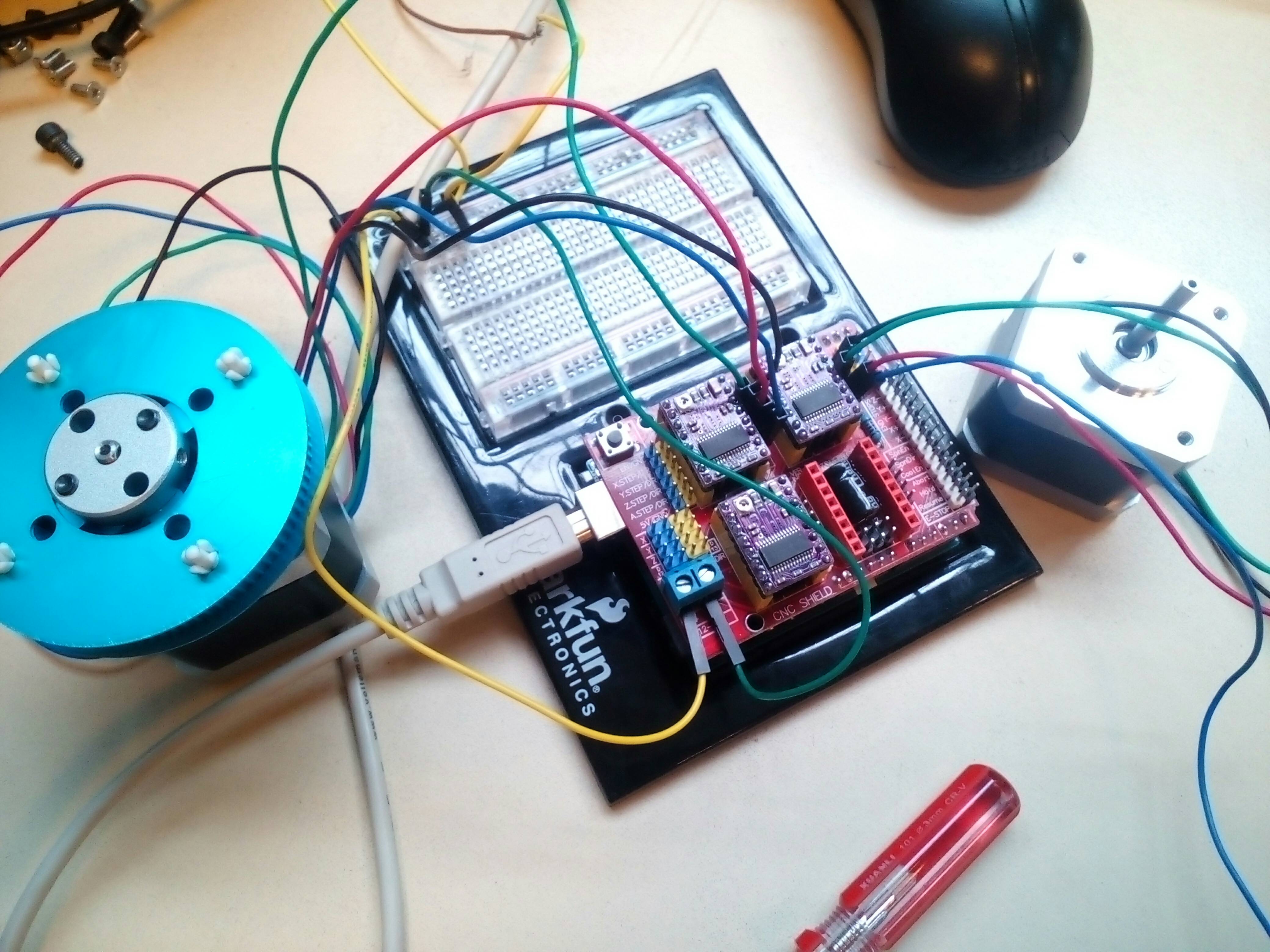

这是我的项目的一些照片以及我使用的组件类型：

我正在使用：
– 一个外部电源，
– 一个带有 StepStick DRV8825 作为步进驱动器的 Arduino CNC 屏蔽
– 一个 Arduino UNO
-2 42BYGHW609 作为步进电机

我目前尝试的是：

更改 GRBL 版本：我尝试了 0.9c 和 0.8 但没有变化
带来更多的力量：没有变化，但我只放了 16V 最大值
一个一个地测试步进驱动器：当我单独使用它们时，它们都运行良好。
更改 GRBL 的配置以使其变慢：仍然没有变化。

我的想法已经用完了所以如果你有一些我会很高兴^^
提前感谢你的帮助

电动车

首先，尝试将更粗的电线直接从电源连接到驱动板。
此外，请注意从电源中汲取了多少电流——可能超过了最大电流限制。

jahnj0584

PSU 是什么？

电动车

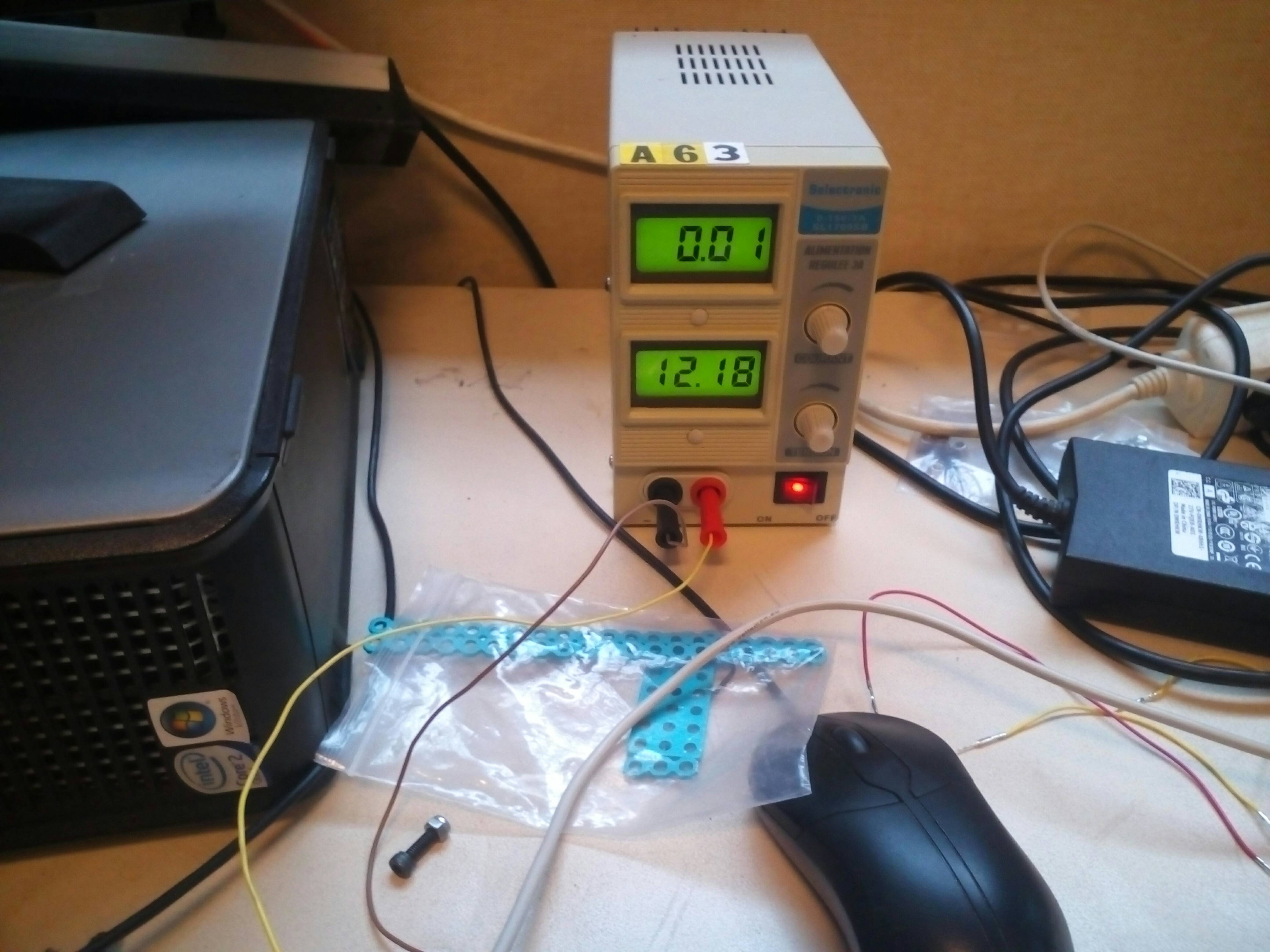

您可以在照片中看到它 – 似乎是 3A 型号。
如果他以每台 1.7A 的电流运行两个电机，3A 可能太小了 – 特别是使用如此细的电线，中间有面包板连接

jahnj0584

哦，我知道那是什么。我的意思是，OP 使用的是什么型号？我的 4 电机 3 轴 OX 构建有 24V。如果你只使用 nema 17s，我已经看到使用 12V。

电动车

@jahnj0584很抱歉最初误解了你的问题:(
OP 似乎将他的电源设置为 12V，而且它似乎是一个 3A 单元。使用那些细线和面包板连接，一旦驱动器绘制任何电压，他将获得更低的电压很大的电流。
不确定 OP 描述的高音是否只是保持电流 PWM 频率，或者电机实际上停转了。可能是后者。如果更粗的电线、更强大的 PSU，或者 [可能更高的电压没有帮助，那么他可能需要考虑降低他的加速设置。但这通常会在一台电机上引起注意，所以我真的认为 OP 的电源和接线不能胜任这项任务。
更高的电压可以帮助提供更高的加速斜坡而无需失速，取决于电机电感。

109JB

你有没有调整DRV8825的电流输出？

王国之床

你好，我们又见面了！
感谢您的所有回复，我是法国人，我正在努力了解所有内容。
下次我会尝试使用更好的电缆，看看它是否有任何改变。
我已尝试将电源的输入功率调至最大，但它不起作用。我会尝试找到更好的电源。

你有没有调整DRV8825的电流输出？

我不知道该怎么做。我以为 CNC 屏蔽会为我做这件事。

X3ms蛇

https://www.pololu.com/blog/484/video-setting-the-current-limit-on-pololu-stepper-motor-driver-carriers

如果您的驱动程序是克隆的，请注意不要使用驱动程序的过孔作为
测量点，仅使用螺丝，因为它通常与
原始布局不同

没有 dia terça-feira，2016 年 10 月 10 日，Kingdombed notifications@github.com
escreveu：

你好，我们又见面了！
感谢您的所有回复，我是法国人，我正在努力了解
所有内容。
下次我会尝试使用更好的电缆，看看它是否有任何改变。
我已尝试将电源的输入功率调至最大，但它不起作用。我
会尝试找到更好的电源。

你有没有调整DRV8825的电流输出？

我不知道该怎么做。我以为 CNC 屏蔽会为
我做这件事。

—
