打开电源时电机是否发出噪音（嗡嗡声）？

在 2016 年 9 月 29 日下午 5:11，“Combatir” notifications@github.com写道：

亲爱的 Grbl 专家，

当我使用 G 代码发送器或 Chillipeppr 让我的步进电机移动时，它
不起作用。但在屏幕上它似乎工作所以我不知道我
做错了什么呵呵。

例如，我使用带有 CNC shield V3 的 Arduino UNO，我将驱动程序
连接到 shield 上，并将 shield 连接到 arduino。使用 USB连接
到我的电脑，并为步进器连接电源。
我将 GRBL 闪存到 arduino，这似乎有效，它
在连接时显示 Grbl 0.8c [‘$’ for help]。（或使用该版本测试时为 0.9）。

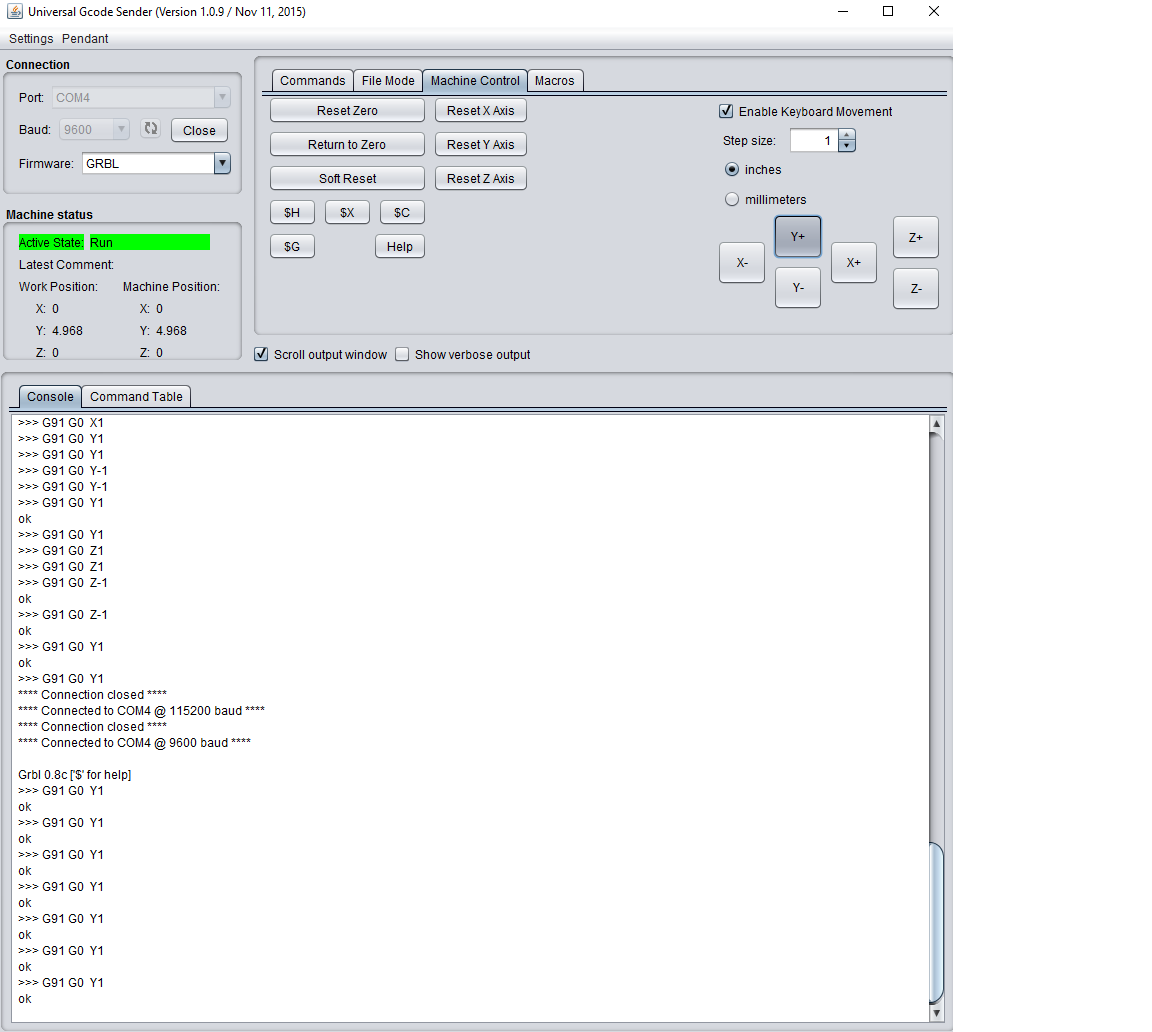

当我使用机器控制时，它会这样说：>>> G91 G0 X-1
ok
等等，所以这似乎有效，但是电机一点也不动。
当我尝试使用 chillipeppr 运行时，它们似乎也能在屏幕上运行，但实际上
并没有。

我是不是接线有问题？
很想听听你的想法！

战斗

—
您收到此消息是因为您订阅了此线程。
直接回复此电子邮件，在 GitHub
#1097上查看它，或将线程静音
https://github.com/notifications/unsubscribe-auth/AQlzDB_dqKcviiwCIHE-P8ICwZys7Sqzks5qvBtlgaJpZM4KKbFr
。

亲爱的 Jahnj，
他们没有，他们没有发出任何声音。
顺便说一句，我使用 nema 17 步进电机。

接线错误。
从protneer找出哪个是线圈对再看图

在 2016 年 9 月 29 日下午 5:41，“Combatir” notifications@github.com写道：

亲爱的 Jahnj，
他们没有，他们没有发出任何声音。
顺便说一句，我使用 nema 17 步进电机。

—
你收到这个是因为你发表了评论。
直接回复此电子邮件，在 GitHub
#1097（评论）
上查看它，或 将线程静音
https://github.com/notifications/unsubscribe-auth/AQlzDD4JBzKECWhb4i2q4Td0i9M8NYXYks5qvCJ6gaJpZM4KKbFr
。

感谢 Protneer，我将尝试重新布线并发布结果。

我找到了一张关于如何将电线连接到步进电机的图表，并且它们按照应有的方式连接。我还找到了一对，例如灰色和绿色是一对，黄色/红色是一对。我尝试查找它，但无法确定找到它，所以也许你知道。您是否只是将线对放在引脚中然后连接到屏蔽层？

从你的描述来看，你的接线似乎有误，或者你对驱动器的 vref 微调电位器的调整可能没有正确调整

是的，我也这么认为，试图更换电线但没有用。顺便说一下，当我在 Gcode 发送器上打开它时，UNO 开始闪烁红灯，不知道那是什么意思。我明天继续。如果有人有任何可能对我有帮助的东西，我将不胜感激。

你用万用表检查过 VMOT 和 gnd 引脚上是否有电压吗？

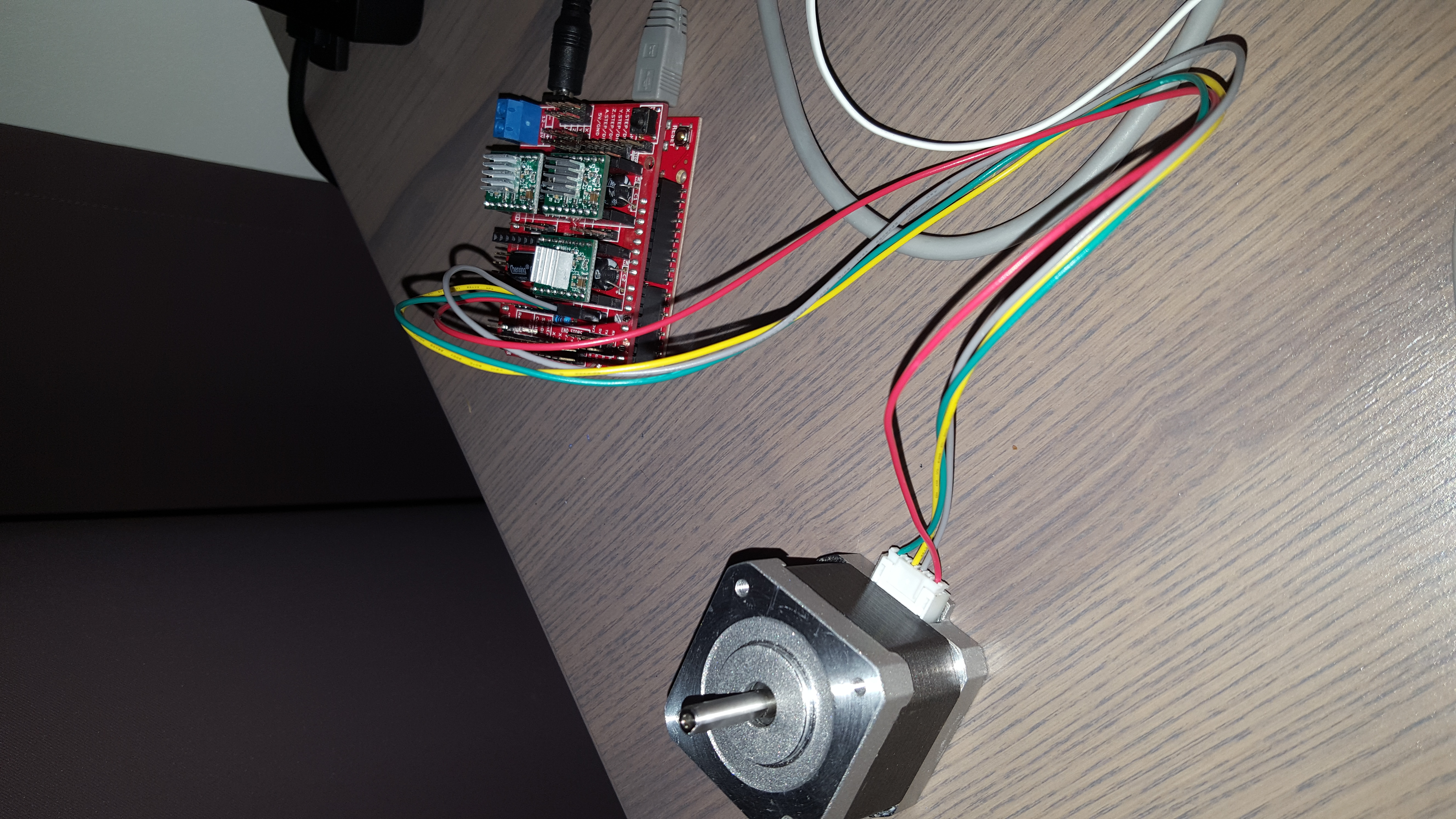

从图片中我看到我没有看到 cnc 屏蔽上的电源 + 和 – 只看到在 arduino 一侧，所以这是正常的，不会工作，感觉你没有给电机供电。

Encarnacao，我没有检查我没有万用表，我是个菜鸟，哈哈。

你看到 cnc 屏蔽上的蓝色连接器，它们没有供电
你只为 arduino 供电

是的，但我确实从电源插入了黑色电缆，这样可以吗？还是我还需要为蓝色连接器供电？

你所做的只是为 arduino 供电，你需要为外部电机供电，是的，在蓝色连接器上，这就是为什么不工作

还记得您使用的是为 grbl 8 制作的 CNC shield V3，如果您使用 grbl 9，则需要交换引脚 11 和 12，继续访问 grbl github，您会看到，您可以做到这一点通过在 arduino 背面的针脚 11 和针脚 12 焊接 1 根电线，然后将这些针脚弯曲到防护罩上，如果您要使用 grbl 9，则交换它们，但这不是不工作的原因，只是为了让您知道如何将 grbl9 与您拥有的防护罩正确连接

感谢您的建议，明天我会继续解决我的问题。那我得买个电源哈哈哈

你总是可以从旧电脑上获得 12v 电源来测试它:)

所以可以肯定的是，
http: //www.elecrow.com/12v2a-acdc-power-adapter-with-cable-p-683.html 只会为 arduino 本身供电，而不能为步进电机供电，对吧？
谢谢您的帮助！

要插入 cnc 屏蔽罩，您需要切断 12v 适配器的末端以连接或获得一些适配器，现在 12v 适配器只有 2 安培，所以假设您将使用 3 个电机并假设它们将花费 1 安培，那将是3 安培，如果你能找到一些旧电脑，你可以卸下电源并使用黄色和黑色电线为你提供 12 伏和大量安培，这只是个主意哈哈

还有一件事从图片我看到你有 3 个驱动器和只有一个电机，总是移除没有电机的驱动器（负载）你不应该在没有负载的驱动器上插入屏蔽，这会损坏驱动器

谢谢大家的建议，等我回家的时候，我会寻找这样的电源。
我想我可能已经损坏了所有驱动程序。如果我只连接一个驱动器和一个电机，连接 USB 和 2 安培插头，它将无法工作，所以我认为这意味着防护罩已损坏。
我稍后会尝试使用更大的电源。

通常驱动器只有在电机通电时插拔才会损坏，所以如果你没有将任何电源连接到屏蔽层，它们可能仍然没问题。但是，在您掌握基本知识之前，最好不要使用任何未使用的驱动程序。

是的，我会这样做，但假设我有 2 安培电源，并且只连接了一个电机和驱动器，它应该可以正常工作吗？

是的，它应该。
您的问题与 Grbl 无关，因此您可能想阅读/使用 CNC Shield 论坛，网址为http://forum.protoneer.co.nz/

会做的，感谢您的帮助。

嗨，我和你有同样的问题。你解决了吗？？你能告诉我怎么做吗？

谢谢！

我用 grbl arduino 和 drv8825 制作了一个 cnc 路由器……几天前它运行良好然后第一个问题是所有轴都在同一方向移动 +ve 和 -ve 命令……然后第二个问题是 y 轴停止完全可以工作……现在整个电子部件都停止工作了……

嘿伙计们，你有这个想法吗？
https://www.dropbox.com/s/t4up3aelpswlmlg/20180915_150257.mp4?dl=0
我用 Arduino uno clone 和驱动程序更换了 3 tb6560，结果相同！！！！我用我的克隆尝试了 0.9j 和 1.1，但结果是一样的！
我在布线中使用了 12v 20A 电源，tb6560 设置为 1.2A 用于 nema 17 (1.33A)。只有Y轴……
可以设置进给速度吗？111 美元？

解决了！这是从电机 Y 到驱动器的接线！

请问你是怎么接线的？我似乎有同样的问题。

控制器（指库存控制器）每个步进电机都有 4pin jst 插头，但每个电机都有 6pin jst 插头。电线只有 4 根。因此，如果插入 jst 插头，则逐条检查电线的位置和颜色。
电机侧（6pin jst插头）正确的接线顺序是：
黑色—未连接—绿色—蓝色—未连接—红色。
在我的例子中，问题是这样的顺序：
黑色—绿色—蓝色—未连接—未连接—红色……
所以检查jst线！
对不起，我的英语不好..

是的，因为另一个轴工作正常。
我只是通过在电机和驱动器之间进行交叉测试才发现了这个问题。最后我把问题隔离在电缆上，与其他电缆进行比较，它的接线很糟糕。

是的，但顺序必须是这样的…
https://www.dropbox.com/s/viwy9utdk8vuqwf/SmartSelect_20181031-193642_Samsung%20Internet.jpg?dl=0
更多注意位置未连接！

像这样的侧控制器
https://www.dropbox.com/s/a8oclk4hj1ok54s/woodpeckercnc.png?dl=0

您是否尝试过使用 xloader 加载 grbl 1.1j？该控制器如果显示写入版本 0.9 也与 fw grbl 1.1j 兼容

我已经使用 xloader 上传了它。

USB 端口的速度设置为 115200。

尝试更换 USB 数据线。

编辑：我用我用 3 TB6560 升级的啄木鸟代替 pololu 股票。
我拆焊了 pololu 的针头，并为 tb6560 焊接了电线。
TB6560 设置为 1.2A 和 1/2 步，带有拨码开关，我从未松过 1 步。
我的啄木鸟：
https
://www.dropbox.com/s/911av14t0bap23l/20181031_214405.jpg?dl= 0 我的 tb6560：
https ://www.dropbox.com/s/rowx65m94aehruq/20181031_214441.jpg?dl=0

下一步：用 300/500w 升级主轴

所以你用USG来控制你的cnc？你打开（从 usb 切换到 wifi）或关闭（从 wifi 切换到 usb）wifi？

亲爱的 Grbl 专家，

当我使用 G 代码发送器或 Chillipeppr 让我的步进电机移动时，它不起作用。但在屏幕上它似乎工作所以我不知道我做错了什么呵呵。

例如，我使用带有 CNC shield V3 的 Arduino UNO，我将驱动程序连接到 shield 上，并将 shield 连接到 arduino。使用 USB 连接到我的电脑，并为步进器连接电源。
我将 GRBL 闪存到 arduino，这似乎有效，它在连接时显示 Grbl 0.8c [‘$’ for help]。（或使用该版本测试时为 0.9）。

当我使用机器控制时，它会这样说：>>> G91 G0 X-1
ok
等等，所以这似乎有效，但是电机一点也不动。
当我尝试使用 chillipeppr 运行时，它们似乎也能在屏幕上运行，但实际上并没有。

我是不是接线有问题？
很想听听你的想法！

战斗

我有同样的问题告诉我你如何解决它

嗨 Shahid-lateef
Lateef？（这是你的名字，我知道有些国家姓氏在前）
听起来你的步进驱动器有一个启用信号但没有连接任何东西，或者启用信号可能需要在 config.ini 中反转。
如果你在这里问你的问题可能是最好的
https://github.com/gnea/grbl/issues

由于这个 Git 分支不再受支持，你肯定会在那里有更多的运气。
我理解当有人重新指导您时是多么令人沮丧，希望这不会冒犯您，但是自从成员使用该网站以来已经有很长时间了，我真的很想看到您得到帮助解决您的问题。
