是的，硬限制打开，开关被触发，但是当达到限制时没有任何反应，没有执行中断 = 没有硬限制警报。 |
|
更新更多信息 – 归巢时警报响起。但是，在不损坏机器的任何操作期间，这不应该起作用吗？ |
.png "限位开关问题 #1124"){kind=avatar}
|
可能是因为您使用的是 NC 开关。我从来没有尝试过。 |
|
我应该使用 NC 开关工作 我的设置是 |
|
Electrokean：我宁愿坚持使用 NC 开关，我认为它们比 NO 提供更多的安全性。 vMeph：我将开关串联 GND->SW1->SW2->Limit PIN。不要使用电阻器，相信这个配置它们已经过时了，因为内部上拉应该打开 [没有在 config.h 中禁用它]。 |
|
我有外部上拉，但没有移除内部上拉和开关和 gnd 之间的 47 uf 盖帽，我遇到了导致误报的噪声问题并且解决了我的问题（没有禁用 config.h） |
|
vMeph：但是你的开关是 NO，对吧？我认为如果您使用 NC，噪音问题会更好。不确定如何调试问题，也想为其他人提供帮助/修复。 |
|
我的开关是 NC |
|

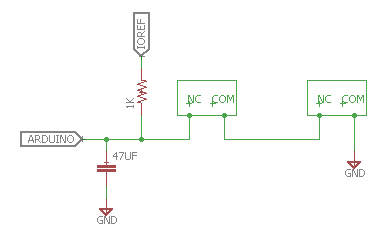

你能展示一下连接接线的草图以供比较吗？ |
|
我变成这样 |
|
我做了你的设置，它的工作方式和我的完全一样。我上传了一个问题的视频。正如您将看到的，限位开关将被触发到“1”，但机器移动不会停止，因此不会创建警报。 |
|
我不知道你用的是什么 arduino 或者你有什么版本我假设你有 arduino UNO #define LIMIT_DDR DDRB 看起来你已经定义了 #define LIMIT_DDR DDRC 应该就像你已经设置了 PORTC DDRC 和 PINC，从我在 grbl 1.1 上看到的信息是 我假设你使用了错误的寄存器 我获得信息的链接在这里 在你的情况下，保存你的机器配置设置清理你的arduino eprom等可能是个好主意。并开始新的安装？ grbl 1.1 是新版本，它仍然是测试版，但到目前为止没有重大问题，它有新的选项，如实时覆盖进给速度、激光选项等。 |
|
我更改了端口映射，这样我就可以在 2560 顶部使用 RAMPS 板（绘制端口/引脚图很痛苦，如果有人需要可以分享）。根据 2560 规范设置的引脚/端口 – 自定义分配。我当然遵循引脚必须共享相同端口的规则。 |
.jpg "限位开关问题 #1124"){kind=avatar}
|
@kyjak: 我觉得最好分享一下你所做的所有修改，否则无法帮助你。如果做得不正确，引脚中断分配可能会很棘手。 仅供参考，v0.9 上的 Mega2560 编译选项完全由用户支持。从默认构建更改内容时可能会出现错误。在 Grbl v1.1 成为 master 并且我将新内容移植到 Mega 分支之前，我将仅对 v1.0+ Mega 版本提供有限的支持。 |
|
没问题，http: |
|
@kyjak: 匆匆看了一眼。您可能需要检查您的 PORTE 引脚是否有引脚更改中断。它看起来不像，但话又说回来，我只是看了一眼数据表。 您还定义了一个 PORTE 引脚两次以执行两种不同的操作。 |
|
好吧，根据规格 [不是很深的专家]，我假设“/INTx”表示中断可用性。或者？ 更正：感谢 Chamnit，供参考和其他人使用，需要 PIN CHANGE INT，在引脚图中别名为“PCINT”。我会尝试重新布线并发布进度，再次感谢线索！ |
.jpg "限位开关问题 #1124"){kind=avatar}
|

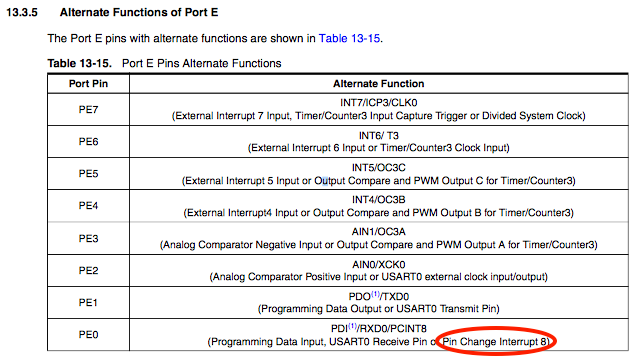

请参阅数据表摘录。端口 E 上除引脚 0 外的所有引脚均无引脚更改中断。
|
|

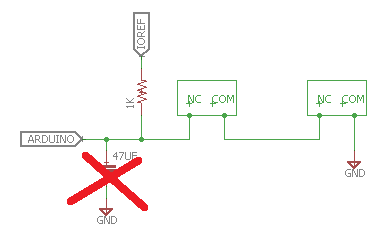

@109JB 那里没有那个上限的原因是什么？ |
|
我想我不需要它，但感觉我过去有一些噪音问题，我最终选择在那里设置一个上限以避免任何漂浮，到目前为止再也没有错误触发 |
|
深入研究数据表有帮助，使用端口 K 进行限制，PCIE2，感谢你们，我现在了解它是如何工作的。在连接探头和控件之后，如果有人感兴趣，我会在网上发布专有技术。不确定此设置是否与新的 GRBL 兼容，RAMPS 是否兼容可能是个问题。 |
我将限位开关设置为常闭 NC，
CPU 映射定义如下。我的问题是在查看详细输出时，
我将限位开关标志清除为 000，当我按下开关时，它有效地转到“1”。
但是，在运行 gcode 时，按下开关不会触发任何动作。
它应该暂停/中断执行，但没有任何反应，知道这是否是
代码中的错误？
$5=1
$21=1
#define LIMIT_DDR DDRC
#define LIMIT_PIN PINC
#define LIMIT_PORT PORTC
#define X_LIMIT_BIT 6 // mega Digital Pin 31
#define Y_LIMIT_BIT 5 // mega Digital Pin 32
#define Z_LIMIT_BIT 4 // mega Digital Pin 33
#define LIMIT_INT PCIE0 // 引脚更改中断使能引脚
#define LIMIT_INT_vect PCINT0_vect
#define LIMIT_PCMSK PCMSK0 // 引脚改变中断寄存器
#define LIMIT_MASK ((1<<X_LIMIT_BIT)|(1<<Y_LIMIT_BIT)|(1<<Z_LIMIT_BIT)) // 所有限制位
