如果您使用的是啄木鸟版本。3.4板，X轴和Z轴的丝印标记是反的，这样会导致你的回零不起作用。 编辑：X 和 Z 限位开关输入的标记是相反的，而不是步进电机输出。 确保您的雕刻居中并且不大于机器的行程限制（$130/$131/$132） |
.png "Y 和 Z 轴问题 #997"){kind=avatar}
|
是的，它是 Woodpecker 3.4 板，但雕刻移动正确。当我在蜡烛上向左走时，雕刻向左走，我向前走，它向前走，如果我在 Z 轴上走，雕刻也向上走。所以它看起来像它应该移动的那样。 我不明白雕刻的方式/原因，在这个过程的中间，存在在 Y 轴上移动太多的问题。：/ 我的 $$ 命令中有些东西看起来很奇怪？ |
|
您报告的归位失败表明您的开关工作不正常。看我第一个回复。这些开关与轴运动无关。您已启用归位，因此您的启动将始终“锁定”，直到您完成归位周期或解锁 grbl。除非必要，否则不建议解锁，因为它可能会导致其他问题。在尝试继续之前解决归位问题，或在 grbl 设置中关闭归位 ($22=0)。我假设您确实安装了一组归位开关。从您的第一条消息中看不清楚。如果你没有开关，那么一定要设置 $22=0。 你显然失去了 Y 轴位置。这很可能是由于 Y 碰到了机器的硬停止造成的。重新定位您的雕刻以避免碰到硬停（桌子的最大物理位置），或者确保图像足够小以在机器的物理运动限制内雕刻。 编辑：每毫米的轴步长可能不正确（$100/$101/$102）。你校准过你的机器运动吗？ |
|
如果开关限制是一个物理传感器，当它接触传感器时头部会停止，所以我没有开关。我将更改 $22=0。 正如您所说，我遇到了失去 Y 轴位置的问题，但我离桌子的物理极限还很远，还剩几厘米。 关于 $100/$101/$102，这些值可能不正确。这是股票价值，我还没有校准我的机器。我会在今天晚些时候这样做。 编辑：为了校准，我看过一些视频教程，人们要求雕刻沿着轴移动 x 厘米，他们使用尺子检查它是否好，如果不好，他们调整 $100/$101/ 102 美元，直到它好为止。那怎么校准呢？ |
|
您的进给率可能太高。试着放慢速度。此外，设置 $110/$111（最大进给率）和 $120/$121（轴加速度）可能有点太高了。也尝试减少它们。 编辑：是的校准。使用准确的秤。 |
|
带着几个简单的问题回来。 我已经校准了 100 美元/101 美元/102 美元（它接近股票价值）。还有 130 美元/131 美元/132 美元的限额。 另外我想知道是否有一些合乎逻辑的方式让头部朝好的方向移动。
X 轴是否反转？这就是你之前所说的？它必须设置为 $2=1（x 轴反转）。 所以现在我的 cnc 已经校准，如果需要，我的 X 轴可以倒转。现在开始雕刻的好方法是什么？ 此外，如果我尝试移动大于物理限制蜡烛仍然会认为它在移动，所以如果我已经在 X 轴上的 0 处，并且它尝试移动到蜡烛的左侧（负值）远处，坐标将为负而不是 0，即使它没有也不能移动。如果我在 G0 X0 命令之后发送，头部将不会进入 0，而是 0+ 它认为它之前的距离。 |
|
你好， 是的，我明白了，无论如何感谢您的帮助和这些链接。昨天已经读过了，现在我有了更好的理解。 |
你好，
我是 cnc GRBL 世界的新手，我有一个 3018 pro cnc（来自 Mostics），它看起来很酷，但我有两个 Y 轴和 Z 轴问题。
对于 Z 轴，当我按下“主页”按钮时，头部在 Z 轴上上升，达到极限并仍然尝试向上移动。所以电机发出一些噪音，在尝试几秒钟后它停止了，蜡烛锁定了所有东西。
我尝试将 132 美元设置为较低的值，例如 15。即使我在按下主页按钮时将钻头放在最低位置，它仍然会尝试向上移动。但是有了这个低值，它就在之前停止，但它不会在 x 和 y 轴上变为 0。
另外，当我打开路由器时，它已经被锁定了..
现在 Y 轴上的第二个问题。
我想雕刻一幅画，我用画架设置了文件，预览效果很好。没什么特别的。
进入蜡烛，文件在预览窗口中看起来不错，我设置工作区并开始雕刻。很好，但有一次 Y 轴出现问题。看起来路由器不能或不会去它应该去的地方（但它不会停止）并继续雕刻并修改路径。

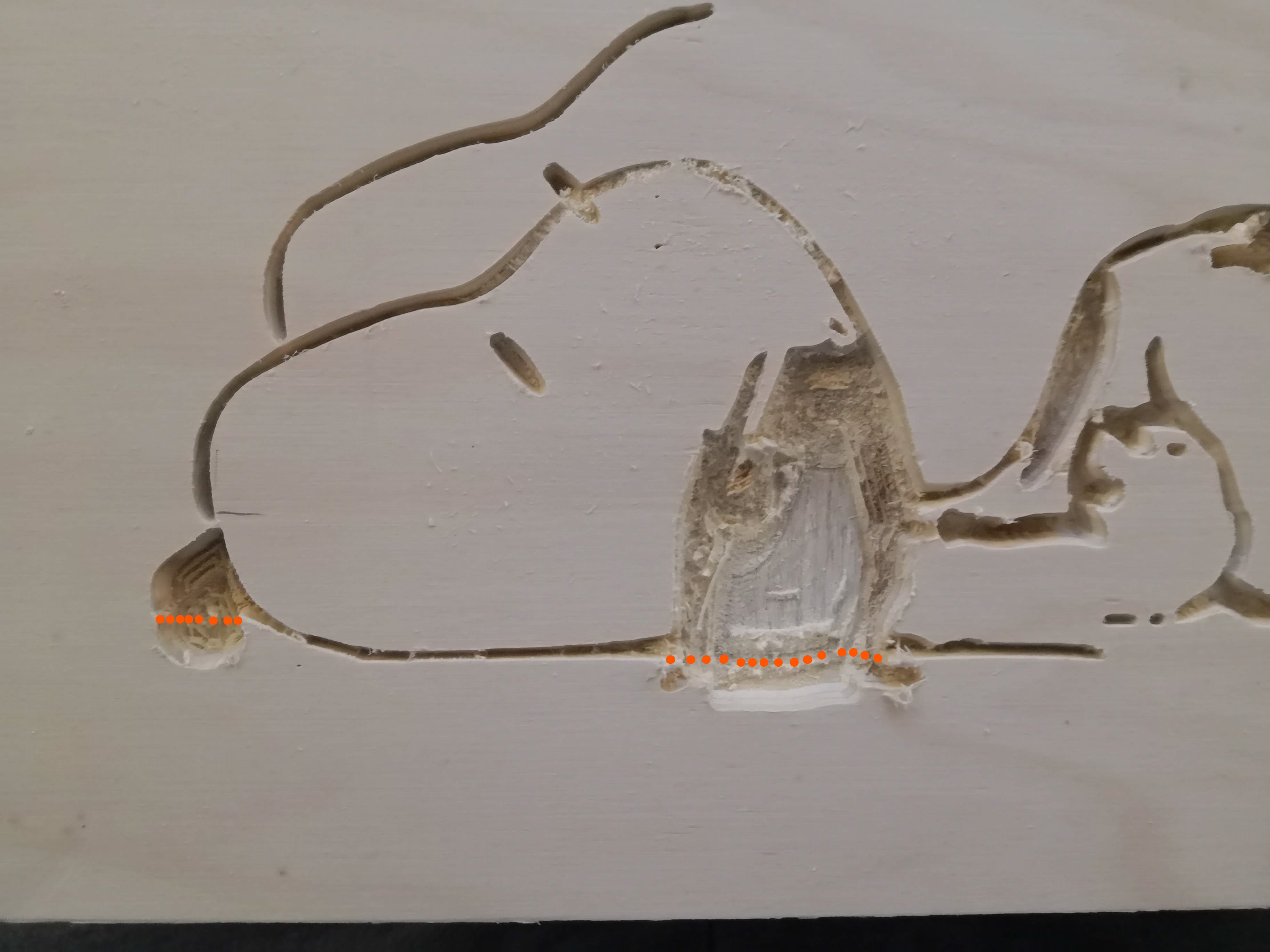

这是问题的图片。橙色点是它应该做的形状的真正限制，但路由器在每一个转弯处都会在 Y 轴上降低。（不要注意顶线，这是以前的测试）。
这是我的配置：
$1=25
$2=0
$3=3
$4=0
$5=0
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=0
$21=0
$22=1
$23=0
$24=25.000
$ 25 = 500.000
$ 26 = 250
$ 27 = 1.000
$ 30 = 255
$ 31 = 0
$ 32 = 1
$ 100 = 800.000
$ 101 = 800.000 $
102 = 800.000 $ 110 $ 110
= 800.000 $ 111
= 800.000 150.000 美元 132=15.000
任何的想法 ？
（我也将此 cnc 与激光一起使用，并且配置相同。）
