我有一个类似的项目，这是我到目前为止所发现的。请注意，我还没有让它 100% 工作，但这是我认为我知道的：

电源上的 +5V 引脚是经过调节的 5V 输出。如果您要使用电位计来控制激光功率而不是控制器的 PWM，它主要在那里。它可以断开连接。

主轴转速（PWM）需要挂到IN。
主轴方向可以附加到 TH 或 TL。我正在把我的连接到 TH。除了在静态和动态激光模式之间切换外，Gcode 命令 M3 和 M4 分别将此引脚切换为低电平和高电平。我想在动态模式下运行（这样如果它由于缓冲或其他原因而断断续续，它会关闭激光并且不会在光栅图像上留下刻痕）。在动态模式下，主轴方向引脚为高电平，因此我们将在电源上使用 TH。

我正在使用 LaserWeb，所以我在 G 代码的工具中放置了一个 M4，在 G 代码之外的工具中放置了一个 M3。这样，它将 M4 放在 G1 操作块的开头，然后放置 M3。对于 G0 移动，它会将主轴方向线拉低。

我的机柜有两个互锁开关；我打算用一个在门打开时中断 TH 线以强制激光管关闭，另一个连接到 HOLD 和 RESUME 线以在盖子打开时暂停龙门架，并恢复当盖子再次关闭时龙门架——有点像我的烘干机。

我在这上面使用了激光电源 (LPS)，效果很好。
并非所有的激光电源都是相同的。
LPS 5v – 不要连接
LPS gnd – 不要连接
LPS PWM(IN) – 不要连接
LPS TH – 引脚 11 Arduino
LPS TL – GND Arduino
LPS P – 盖子开关或接地。

要非常小心。我在 arduino 启动时看到激光发射。确保从 Arduino 接地连接一个 10K 电阻到 LPS TH。所有引脚都作为输入的 arduino 靴子和引脚 11 可以浮动到足以激活激光。

你好

我是新手

那行得通吗？

我使用 arduino uno 和 CNC SHIELD。
GRBL 1.1 和程序 Laserweb4。
我正在尝试连接电源，但无法连接。
请帮忙解决这个问题

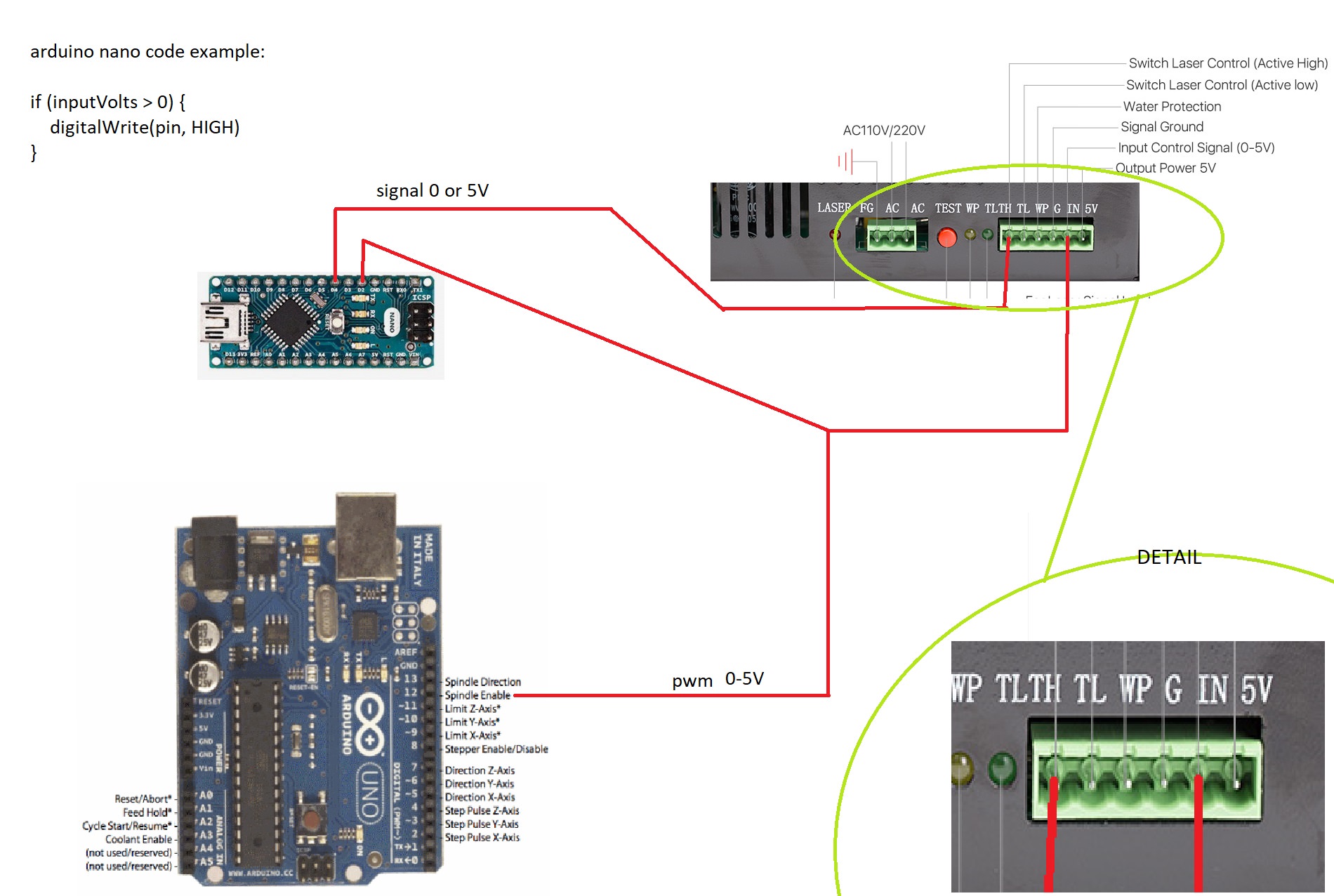

大家好，请解释一下。来自arduino的只有1个信号输出（来自Z +的pwm）用于控制co2电源。这用于控制 IN 输入的功率。接下来需要通过将 L 输入连接到 GND 来激活激光发射到 L 输入。我该怎么做？从 arduin 那里没有进一步的信号（我尝试 spindle enabl.,spindl dir. …）。如果我像 Takton(up) 一样连接它，它会全功率发射。
激光发射时是否有下一个输出连接（或 log1）？还是加个转接板？
谢谢

我使用 arduino uno 和 CNC SHIELD。
GRBL 1.1 和程序 Laserweb4。
我正在尝试连接电源，但无法连接。
请帮忙解决这个问题

您好

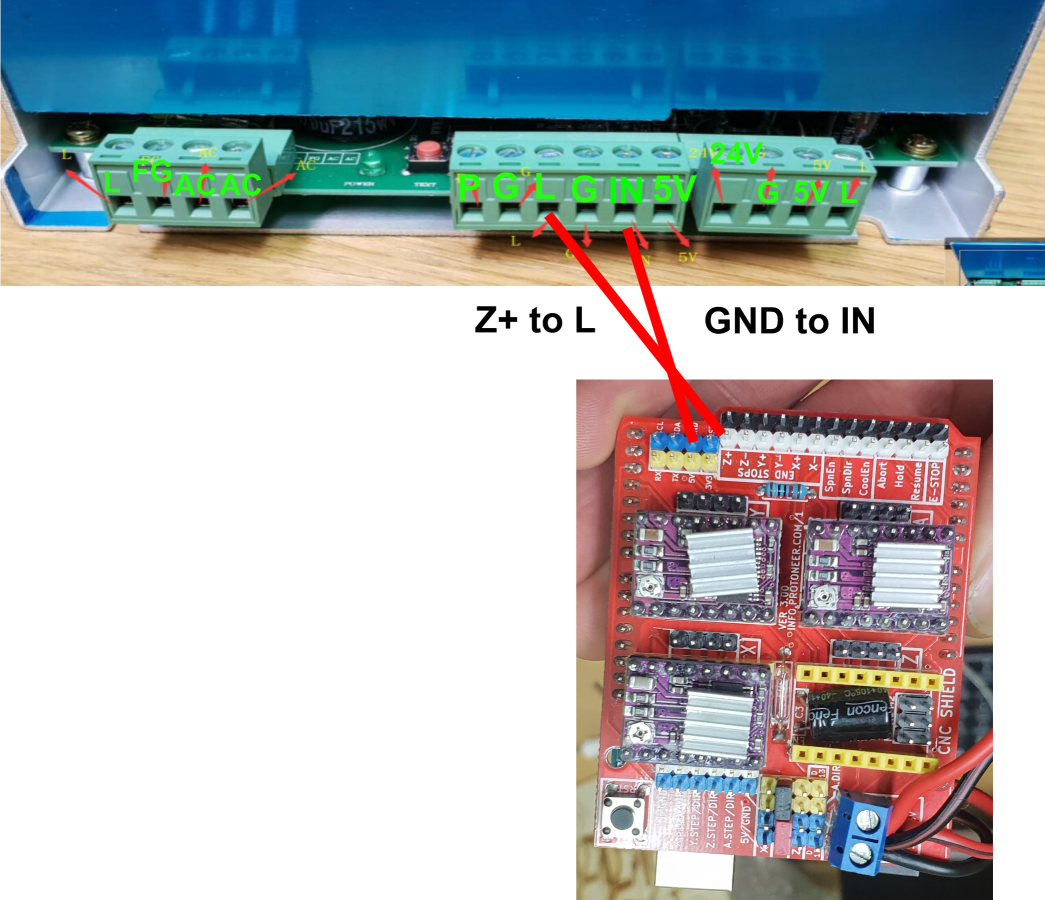

这是解决方案。看照片。
我正在使用 LaserGrbl 程序。命令 M03 S1000 – 5V 全激光功率。M03 S0 – 0V 激光关闭。
问候

你好。请帮助我
推荐用于激光管 Co2 40w 的电源。和没有 cnc 屏蔽但带有 TB6600 驱动步进电机的 arduino 的接线图。谢谢

Zulfikar-stark 在 google 上搜索“arduino connect with TB6600”
我在速卖通购买：40W CO2 激光电源 MYJG-40T 110V 220V 用于 CO2 激光雕刻切割机 35-50W

Arduino PIN 11 和 GND – 用程序控制 LaserGRBL- 电源 – 连接看我的照片;) 配电盘 P2 和 pin IN 到 arduino 上的 pin 11 和 pin G 到 arduino 上的 GND :] 或连接模拟信号控制 P2 – LG IN

请记住，制作桥式电源 P2 – G 和 P 在一起，G 和 L 在一起，或者
打开/关闭开关。如果你不这样做，你将不会从程序运行激光，例如 LaserGRBL

谢谢 AdamMulica。
使用 mach3 作为控制怎么样？
mach3 中使用什么引脚来控制激光？

对于驱动电机步进没问题，我试过 arduino 和 tb6600。

我使用 arduino uno 和 CNC SHIELD。
GRBL 1.1 和程序 Laserweb4。
我正在尝试连接电源，但无法连接。
请帮忙解决这个问题

您好
这是解决方案。看照片。
我正在使用 LaserGrbl 程序。命令 M03 S1000 – 5V 全激光功率。M03 S0 – 0V 激光关闭。
问候

早上好，朋友 AdamMulica，虽然我没有问题，但我感谢你的回答，你帮助了我很多，但我还有几个问题。

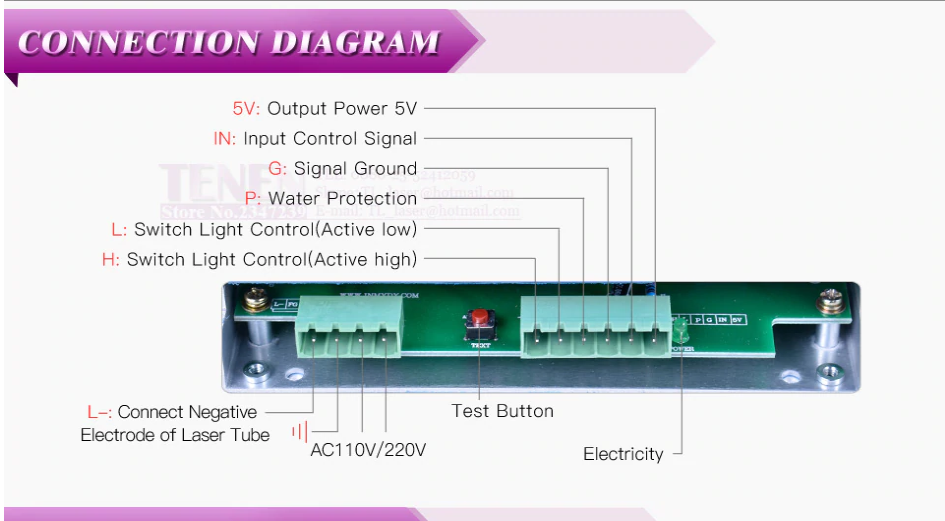

我想用 Arduino Uno 和 CNC SHIELD 控制 45w CO2 激光器，为此我想使用 MYJG-50 源（在理解它的链接和最后的照片中）指示

1. 我可以为我购买的字体建立相同的连接吗？
2. 你在带 TL 的 TH 引脚和带 WP 的 TH 引脚之间建立了哪些桥梁？
3. 图片的连接中CNC shield会控制激光管的通电和通断吗？
   非常感谢您的帮助

https://es.aliexpress.com/item/32791184674.html?spm=a2g0s.9042311.0.0.274263c0rIusH6

您好，
您必须连接电源 G 和 P – 桥！G 和 L – 如果 L = 低功率 LASER ON – 桥

与arduino连接：
电源IN-到arduino shield Z+，G到Z-看我的照片

使用程序 LaserGRBL – 超级好:]

非常感谢您响应 amigo AdamMulica，de verdad te estoy muy agradecido，pero seria mucha molestia si te pido que por favor me indiques para que sirven los pines：
输入控制信号 (IN)，信号接地 (G)，防水 (P) ), L y H?, he buscado en internet y solo dice su nombre y una leve referencia de lo que son, pero no especifica cual es su función o para que sirven; se que el pin 5v se usa solo si harás uso de un potenciometro, por eso no pregunto por el.
En tu respuesta me estas diciendo que:

1. Haga un puente entre G（信号接地）y P（防水）？
2. Ademas que haga otro puente entre G（信号接地）和 L para que el láser tenga baja potencia？
3. Ademas que conecte el pin IN(input control signal) de la fuente al pin Z+ de la cnc shield？
4. 如何连接 el pin G（信号接地）al pin Z- de la cnc 屏蔽？
   disculpe mi insistencia, es que mi duda esta en que en la imagen que le envió al amigo Takton he visto que hace un puente que une los pines H y L y otro puente que una los pines H y P, y esas son conexiones distintas 一个las que me esta diciendo que haga ahora。
   Un ultimo favor amigo, me puedes indicar las conexiones en la imagen que te estoy enviando?

Disculpa mi ignorancia amigo es que me he aventurado a hacer esto sin tener mucho conocimiento del tema。
De antemano muchísimas gracias por tu ayuda, espero me tengas paciencia。

我想所以
我不确定，因为我有不同的电源
1 方法
，但如果 L 和 G = 0V，则激光将打开或
2 方法
如果 H 和 5V = 5V，则激光将打开
，或者你必须有这些两种方法一起打开
通过反复试验来完成

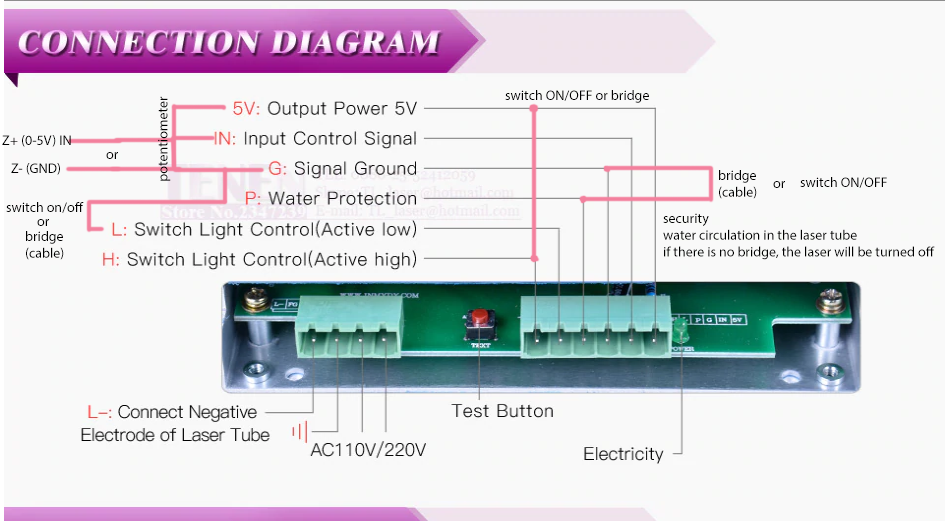

输入控制信号 (IN) – 激光功率 0% 到 100% 由程序控制！
G(GND)和L-不开则激光器不工作(不是激光电源)-保护
或
5V和H-不开则激光器不工作(不是激光电源)-保护
G( GND) 和 P – 如果它没有打开，激光将不会工作 – 安全
你必须打开两个安全

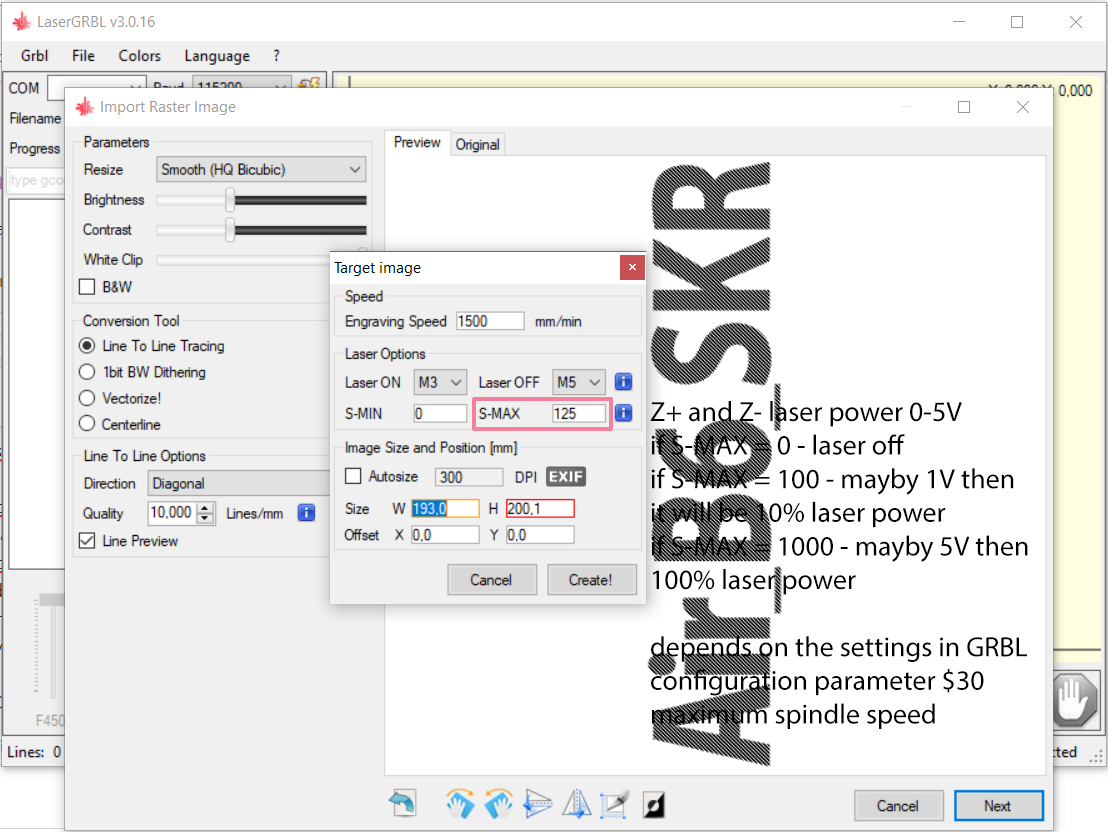

Z+ 和 Z- = 您可以通过 LaserGRBL 程序控制 0V 至 5V 的电压

amigo AdamMulica discúlpame por ser un poco distraído; ahora veo que la fuente que tienes es distinta a la fuente que yo tengo。
Me he dado cuenta que tu pones un puente entre los pines G y P,ademas pones otro puente entre los pines G y L, ademas conectas G con Z- y IN con Z+。
Discúlpame la molestia pero tengo una pregunta。

1. 是的 GRBL 激光 también controla el encendido y el apagado del tubo láser？

de antemano te agradezco tu ayuda amigo AdamMulica

这是我的电源以及它是如何连接的
如果我在 G 和 P 之间没有桥接，则激光管不工作
关键是要在那里给一个按钮 ON/OFF

1 按钮 – 连接到 G 和 P
2 按钮 – 连接到水泵

然后你打开2个按钮，你确定你已经打开了水泵和电源保护

或者

在速卖通上购买
W1209 红色 LED 数字恒温器温度控制温度计温控器开关模块 DC 12V 防水带外壳盒和控制引脚 P（防水）

如果超过30度水箱内的水温，设备中的继电器就会断路，激光就不会工作

这取决于你，想如何保护你的设备！

我时不时用激光，所以激光管里的水不会过热，还要检查水箱里的温度。如果我一直使用它，我会安装
LED 恒温器的 W1209 红色温度控制装置

非常感谢 AdamMulica，sin tus consejos no hubiera podido entender como se conecta la fuente y el láser，estoy pensando en instalar en serie un termostato relé programmable y un sensor de agua entre los pines G y P, para que si no hay flujo de agua no funcione, pero también si la temperatura del agua sobrepasa los 30 grados se apague, todo esto como doble medida de seguridad。
El interruptor de apagado y encendido lo colocare entre los pines G y L.

Y para finalizar dos preguntas mas:

1. ¿Se podrá adaptar una pantalla táctil compatible con arduino uno para controlar la potencia máxima del láser desde esa pantalla sin necesidad de ir hasta una computadora?, algo paresido a las cnc láser chinas。

2. �te ha pasado que si enciendes la fuente antes de conectarte con el programa, el láser se enciende?, si esto te ha pasado �como lo solucionaste?

我注意到的问题是：
如果我没有在计算机和 arduino 之间连接 USB 电缆，激光会一直发出微小的光束。这可能是 GND 问题，但我还没有解决这个问题。您可能需要摸索 SHIELD V3。
至于触摸屏，我不知道，我没用过。
最好自己测试一下要做什么以及如何解决问题。

祝设备开发顺利:)

otra ves gracias por tu respuesta amigo Adam Mulica。
GRBL 激光的提议，他是这样的：https
: //github.com/gnea/grbl/blob/332acada8854538443d625c84b5346a34cabbf6a/doc/markdown/laser_mode.md ？

您好，
首先安装驱动程序 ARDUINO
https://www.arduino.cc/en/Main/Software – 下载 Arduino IDE

将 USB 连接到 arduino 并且：
您必须将名为 grbl_v1.1f.20170801.hex 的文件安装
到 arduino
https://github.com/gnea/grbl/releases – 下载文件 .hex
https://github.com/gnea/grbl /wiki/Flashing-Grbl-to-an-Arduino – 安装 .hex 到 arduino

LaserGRBL 程序
http://lasergrbl.com/en/download/
用于烧制和雕刻，它与 arduino 连接

非常感谢朋友 AdamMulica 安装了 el grbl 激光和安装了 del grbl del arduino，pero mientras pensaba comenzar，me vino una duda con respecto a los drivers que tengo que usar，mi duda esta en que tengo motores Nema 17 1.2A 7.2V los cuales no se que drivers ponerle。
Tengo 驱动程序 TB6600 4.5A 8-50V y 驱动程序 DRV8825 1.5A 8.2-45V，pero como te abras dado cuenta, ninguno de estos dos drivers esta en el rango de los motores que tengo。
¿Tu crees que pueda usar alguno de esos 2 tipos de drivers？最重要的 seria que compre otros 司机 que sean del voltaje de los motores que tengo (7.2v)？

你好，
我用的是 DRV8825，我有 Nema 17 1.7A (17HS8401)，一切都很好
注意 A 而不是 V
你可以使用 TB6600 和 DRV8825 :] 你想要什么

que bueno amigo AdamMulica gracias a time ahorre la molestia de comprar drivers nuevos。
Dime ¿hay alguna tarjeta alternativa a arduino uno y cnc shield que se pueda usar con grbl láser y los drivers DRV8825 a la cual se le pueda colocar una pantalla táctil？

至于触摸屏，我不知道你需要自己寻找答案

我对使用 co2 激光管切割亚克力的精度有疑问。如何设置 gcode 文件和发件人兼容的内容？
请帮帮我。谢谢

不知道你有什么问题？

如果您使用 LaserGRBL 程序，您必须输入 arduino 配置和参数：
$100、$101 $102 – 设置适当的值 – 如果您发送命令采取 50 步，那么它应该移动到 5cm。长度标尺并设置适当的参数

Salve, ho letto la discussione ma non trovo un aiuto per il mio caso. mi spiego meglio: attualmente utilizzo arduino uno per pilotare un laser a diodo da 10w tramite pin 11 e gnd (PWM) e tutto funziona a meraviglia tramite Lasergrbl e GRBL 1.1f. Vorrei installare un laser co2 e non riesco a capire come da arduino uno uno vado a gestire l’alimentatore del laser. Qualcuno mi potrebbe aiutare anche con uno schema come posso fare? Grazie a tutti
