我有这样的问题。我没用过数控盾牌。
P2 MYJG 40w接线：G到P。L 到 P 。IN 到引脚 D11。G到gnd arduino。这有什么问题吗？

你好。我不知道。在消息之后，您可以看到 arduino 存在问题。也许您需要上传新程序或更新 GRBL 程序，因为它已经是 3.4

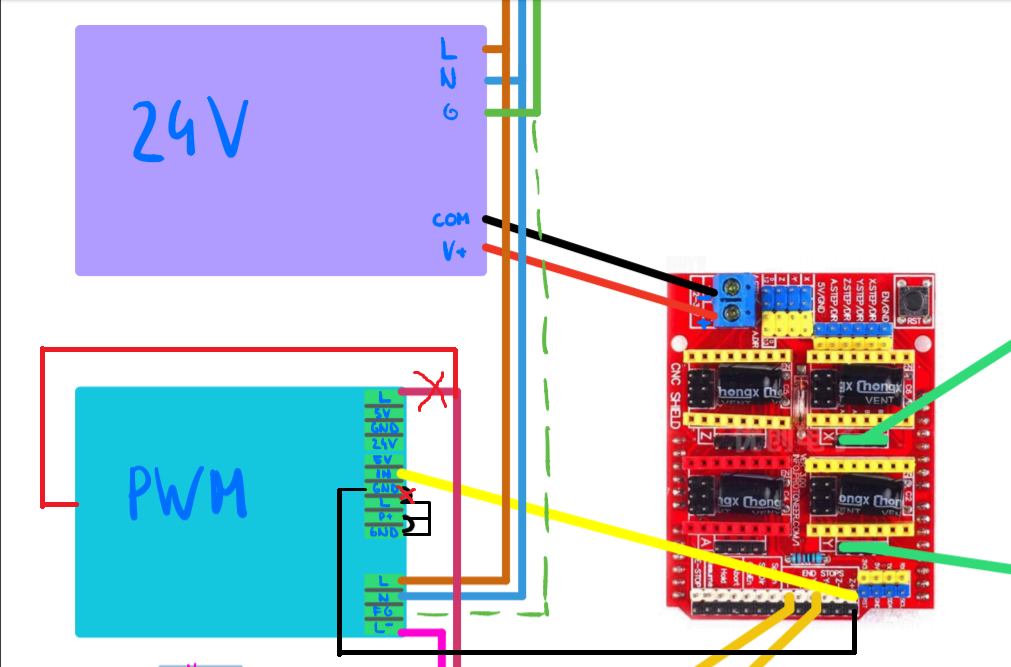

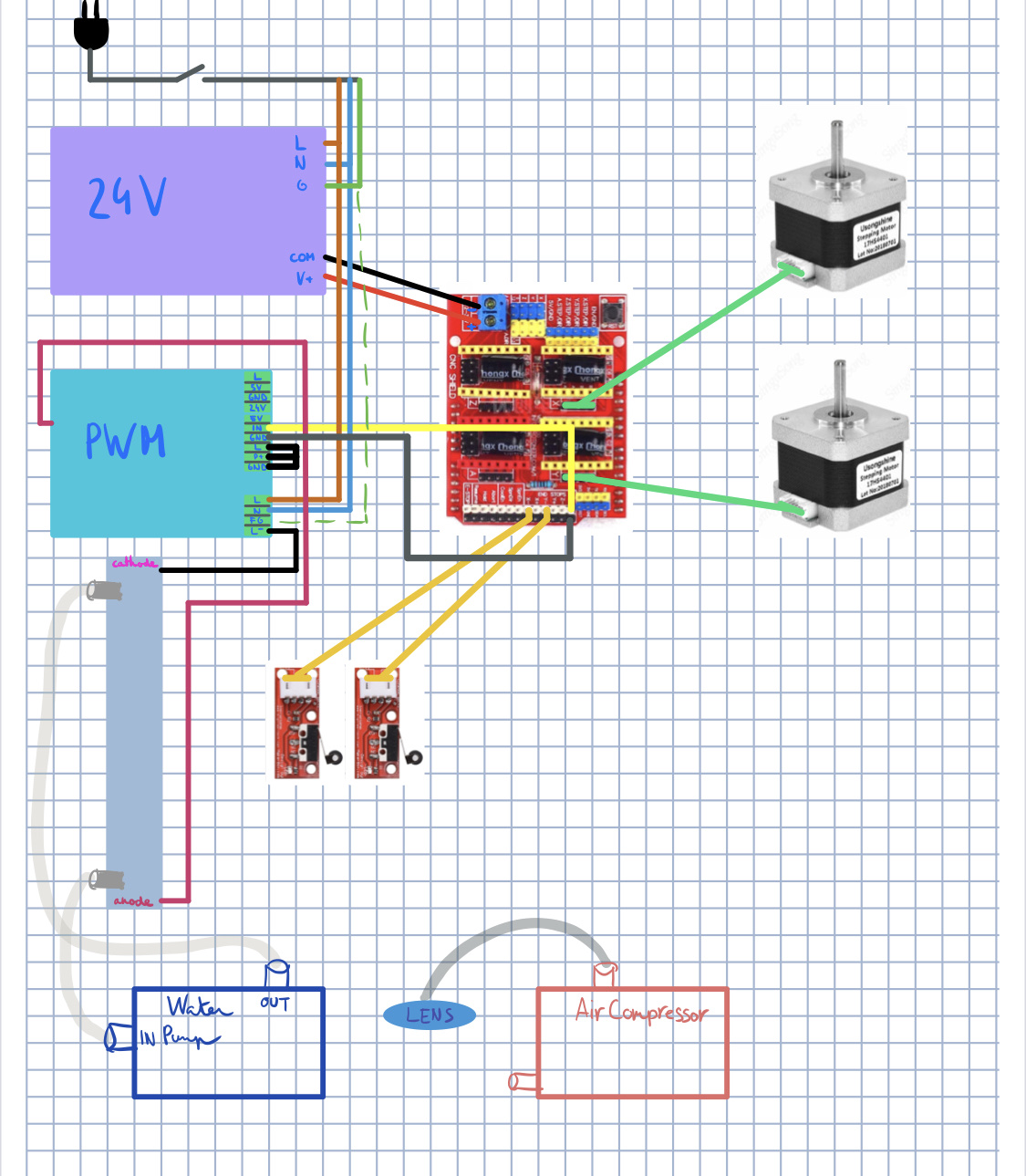

大家好 ！我看了你的评论，我有点困惑。我画了一张我所理解的“接线图”。你能告诉我我是否理解得很好吗？
我使用的是 cnc 防护罩，我的激光 PSU 是 MYJG-40MG，我的水冷和空气压缩机是独立的
，我认为我的激光 PSU 在某些方面与 AdamMulica 相同

接线+图解.pdf

makerpolaroid – 根据您的图表，几乎所有内容都是正确的。但。

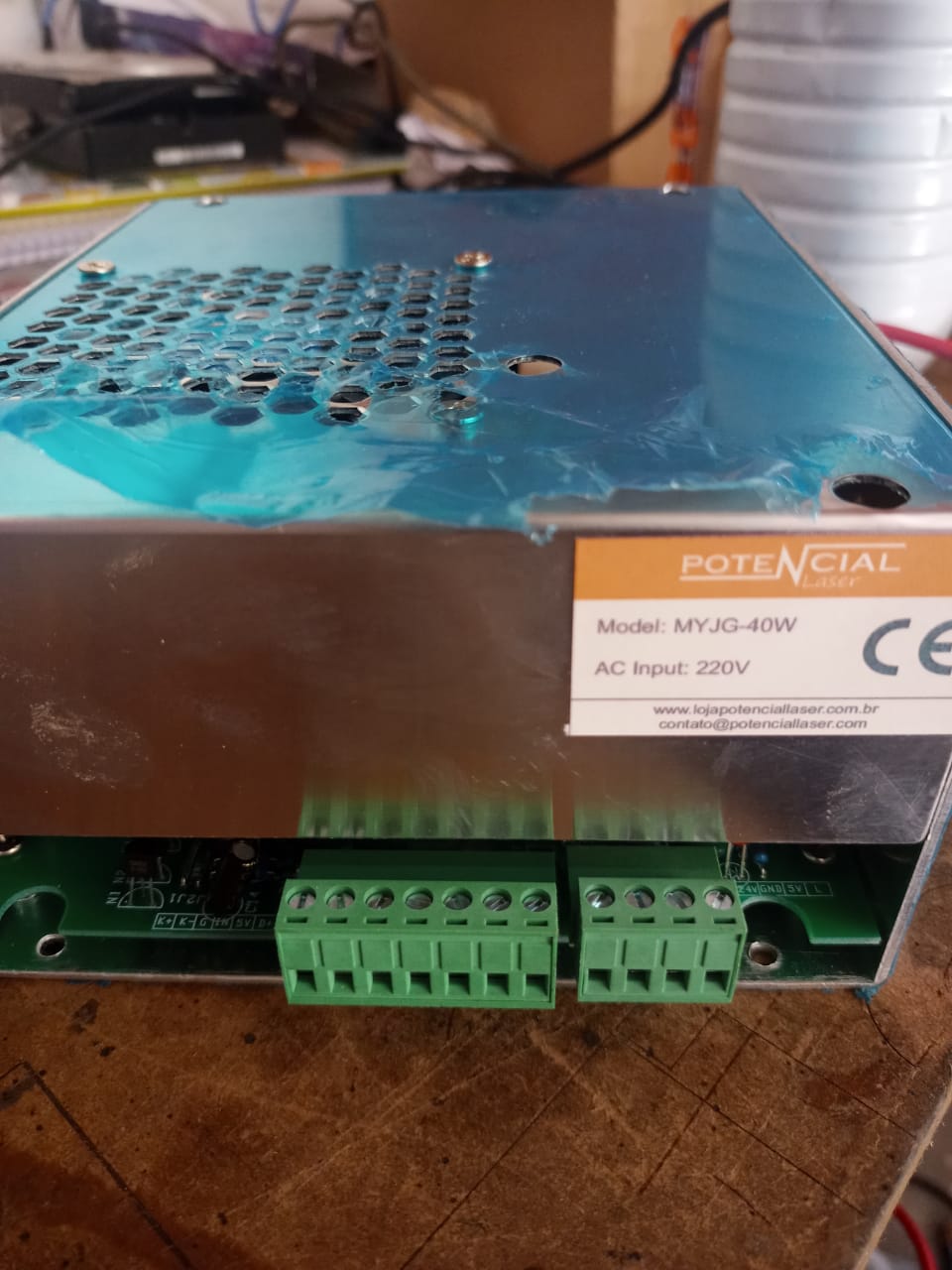

1. MYJG-40MG – 在电源背面有一根粗红线连接到激光管。
2. 改进的装配图

哦，好吧，我明白了（我还没有收到激光 PSU，这就是为什么我没有看到这条红线）。
太感谢了 ！！

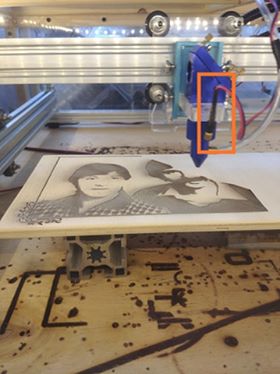

@AdamMulica很抱歉再次打扰您，但是可以这样雕刻材料吗？我的意思不仅是削减？我在几个论坛上看到信号线（pwm 线）要么全有要么全无……
还有激光 PSU 的 FG 端口呢？隐藏线是否正确？

FG – 它只不过是地面（地球） – 你已经连接好了。

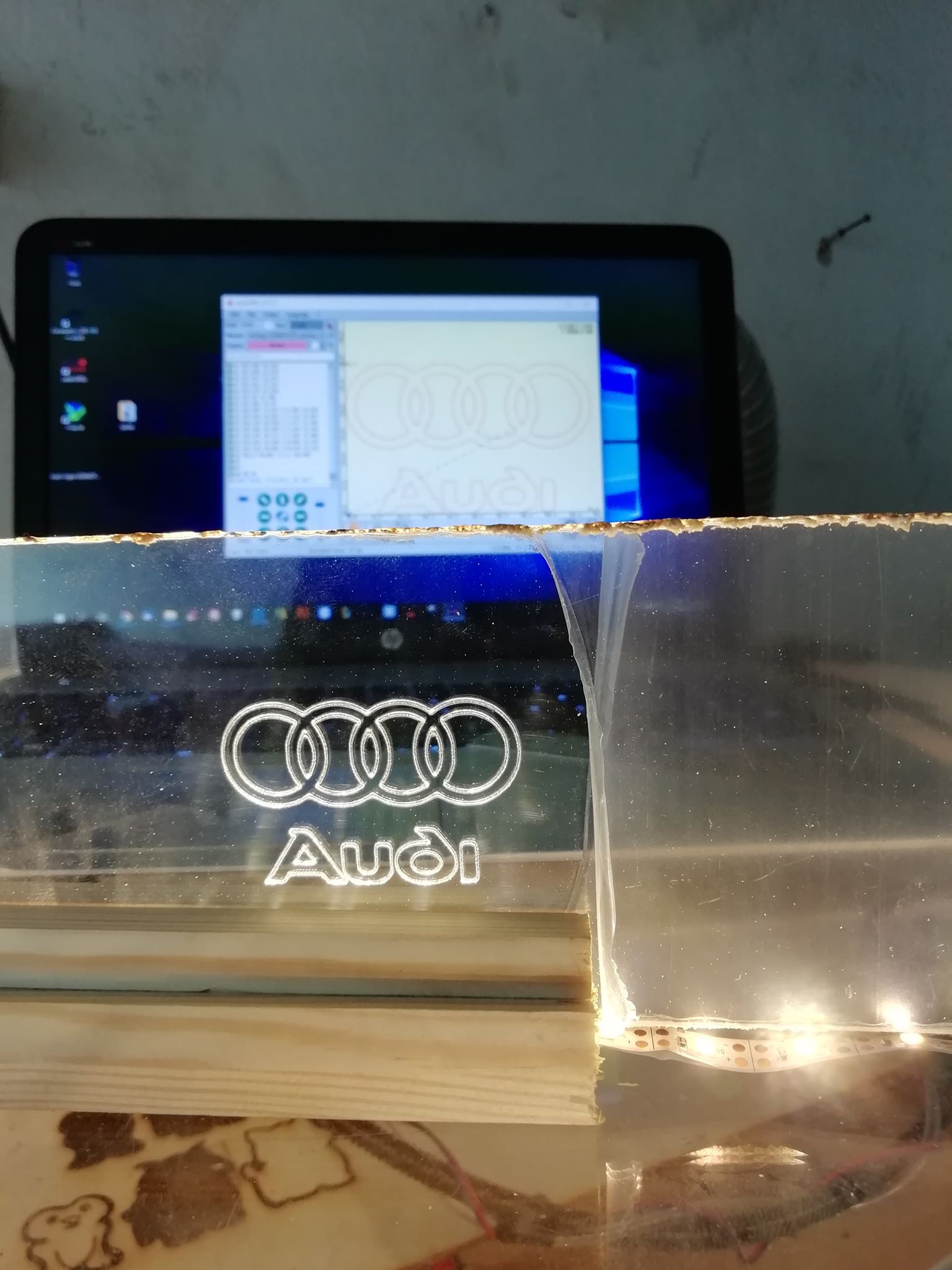

你可以雕刻，但有一个问题。激光从 0.3V 开始激活，即 0 和 0.3V 之间有一个间隙。这导致您在雕刻方面受到限制。我的意思是，你不能制作非常薄的雕刻。至于铭文和那些不变的东西，即有一个不变的深度，你可以刻。

感谢接线，我会将 FG 连接到我的墙上插头。
我还将尝试找到解决 0 到 0.3v 差距的方法……如果我成功了，我会告诉你！

你有时会在 5v 下切断还是使用较低电压的 pwm？

编辑：你的激光路径使用什么软件？（我看到lasergrbl不支持pwm调制）

我使用 LaserGRBL 程序——您可以在其中设置 PWM 激光功率。参数 S-MIN 和 S-MAX 我在上面的几篇文章中写过这个。Lasergrbl支持pwm调制！我想我的答案已经用尽了。剩下的你要做的，自己测试并找到解决方案。阅读上面的帖子，您会找到答案。

我使用 LaserGRBL 程序——您可以在其中设置 PWM 激光功率。参数 S-MIN 和 S-MAX 我在上面的几篇文章中写过这个。Lasergrbl支持pwm调制！我想我的答案已经用尽了。剩下的你要做的，自己测试并找到解决方案。阅读上面的帖子，您会找到答案。

使用 arduino uno 和 CNC SHIELD。
GRBL 1.1 和 Laserweb4 程序。
Sto cercando di collegare l’alimentatore, ma non ci riesco。
Aiuta a resolvere questo problema, per favor

Ciao
Ecco la soluzione。瓜达拉照片。
Sto usando il programma LaserGrbl。Comando M03 S1000 – Potenza 激光 piena 5V。M03 S0 – 激光 0V spento。
萨卢蒂

嗨 AdamMulica 我正在使用你的方法来控制 k40 激光器我能知道你的 grbl 配置吗？

你好 dumper88，
我也使用相同的，但没有特别的 GRBL 用于使用带 cnc 屏蔽的 co2 激光器。这是您可以在 GitHub 上找到的普通文件。然而，S 最大值可能会有所不同，例如我的 40w co2 管的 S 最大值是 999。在我的情况下，使用 LaserWeb 也更好，因为你可以设置比 lasergrbl 更多的东西，例如通过次数，一个小测试激光等

你好 dumper88，
我也使用相同的，但没有特别的 GRBL 用于使用带 cnc 屏蔽的 co2 激光器。这是您可以在 GitHub 上找到的普通文件。然而，S 最大值可能会有所不同，例如我的 40w co2 管的 S 最大值是 999。在我的情况下，使用 LaserWeb 也更好，因为你可以设置比 lasergrbl 更多的东西，例如通过次数，一个小测试激光等

laserweb 对我来说效果不佳….我想知道配置我的 k40 的最大速率和加速参数

第1263章（评论）

Me podras pasar el esquema de conexion yo tengo la misma fuente Gracias。

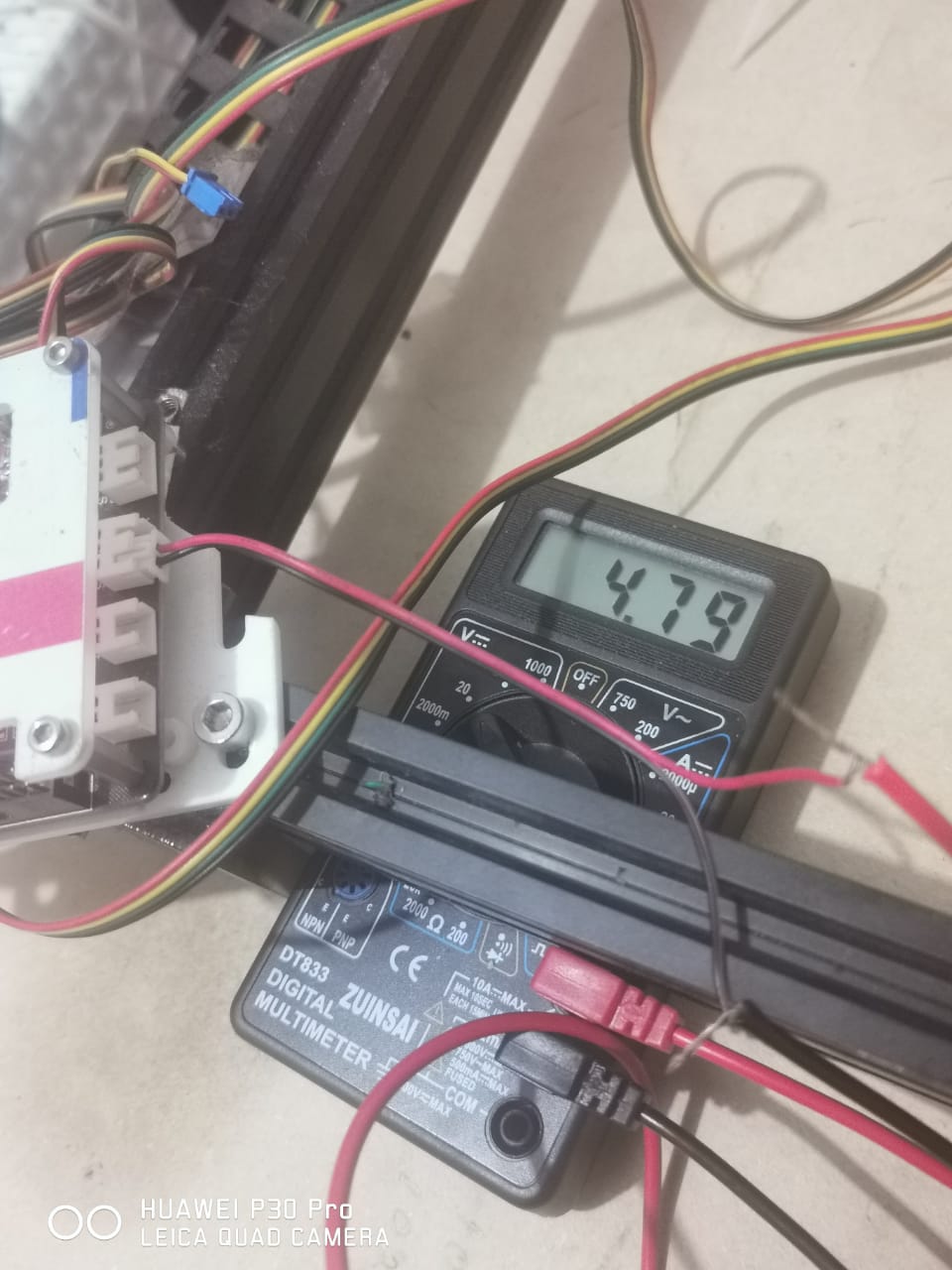

En realidad no puedo hacer funcionar PWM desde las salidas -Z y +Z (como es lo que veo en las fotos) tengo constantemente +5v
No se bien desde donde se configura esa salida para que trabaja M3 y M5。

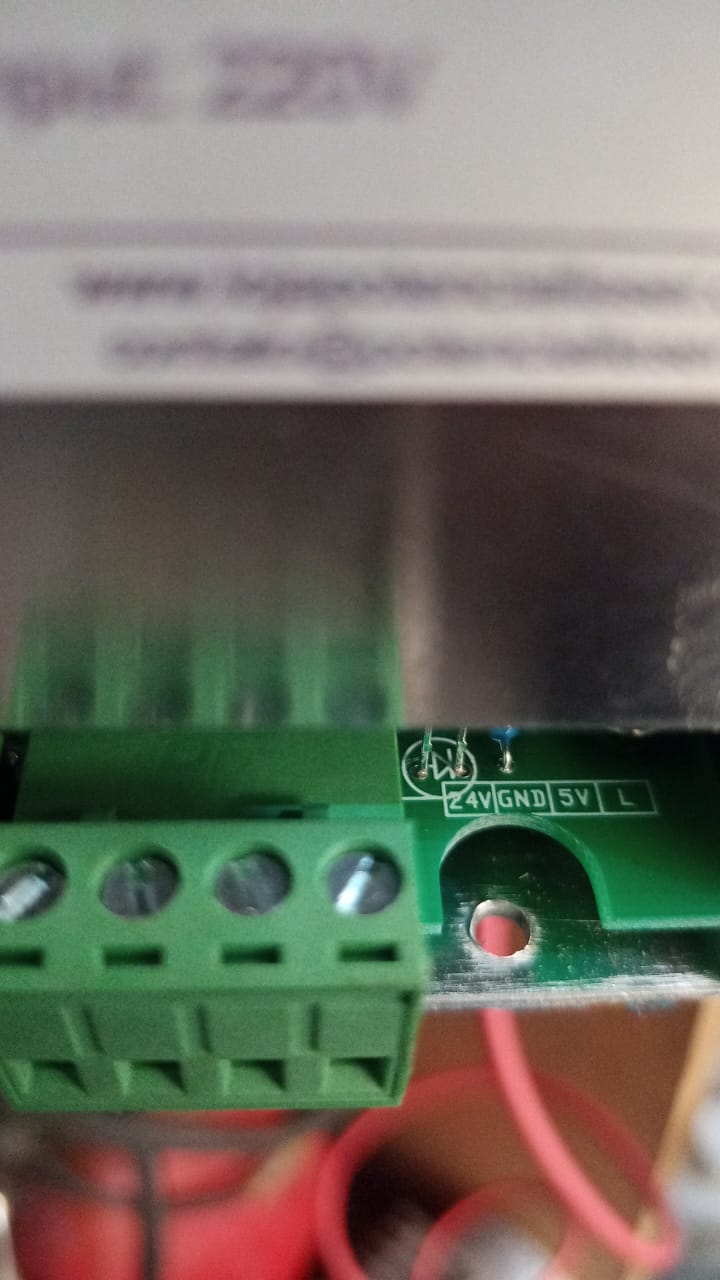

Hola todos, me he comprado una fuente y un laser co2 40w en las fotos tengo la conexión y el botón test sirve。
Lo que no logro hacer es que mi elekmaster el controlador apage y prenda el laser co2, en la foto esta el voltaje cuando esta ensendido y los tengo conectados al “IN” Y “GND” mi correo es oscar_caballero123@hotmail.com

对我来说，以下方法有效。

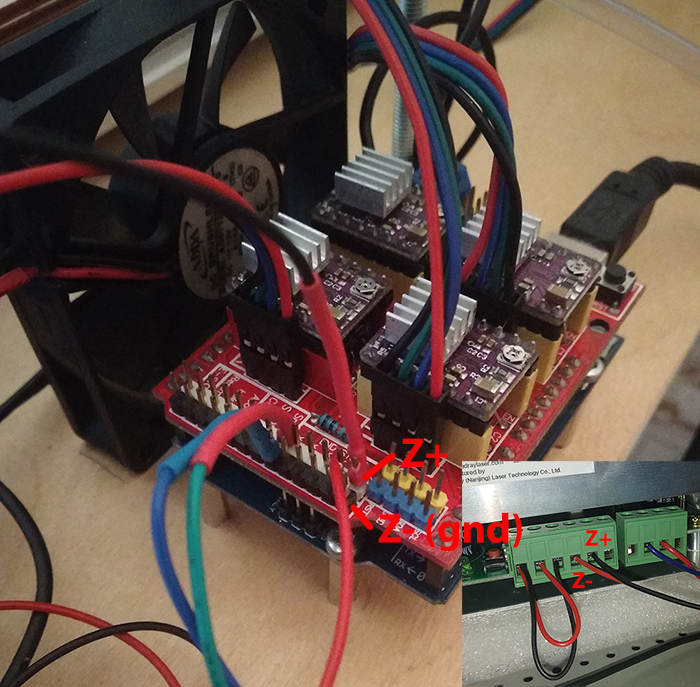

将 TL-WP-G- 短路并连接到 Gnd (-z) CNC shield v3, z+ 从屏蔽到电源的 IN 点。在 LaserGRBL 软件的 grbl v1.1 上运行。

Estou tentando colocar o Arduino com CNC Shield em minha máquina a laser。Porem se eu conectar o IN eo G no Shield o laser não funciona。Alguém poderia me ajudar a montar um esquema para montar esta fonte no Shield？

我正在尝试将带有 CNC Shield 的 Arduino 放在我的激光机上。但是，如果我将 IN 和 G 连接到 Shield，激光器将无法工作。有人可以帮我制定一个方案，将这种字体安装到 Shield 上吗？

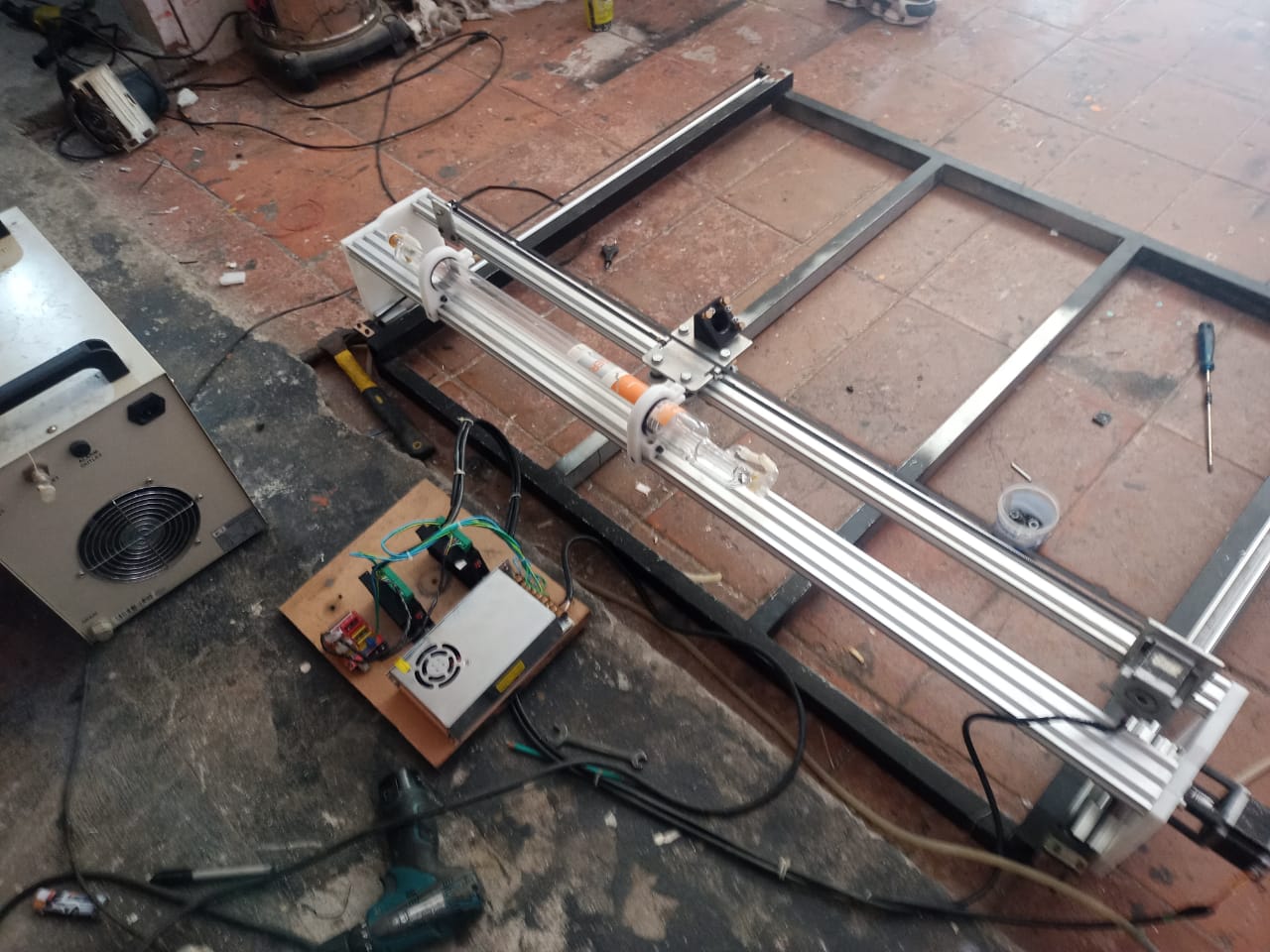

boa tarde amigos , eis meu projeto laser , não consigo instalar essa fonte , alguém já estalou essa fonte MYJG-40W?
caso alguém puder me ajudar , ficarei agradecido。

quais pinos devo jampear e quais ligar na arduino shiel v 1.1，estou perdido，pois a fonte é diferente no qual as pessoas estao usando。
poderia me ajudar
