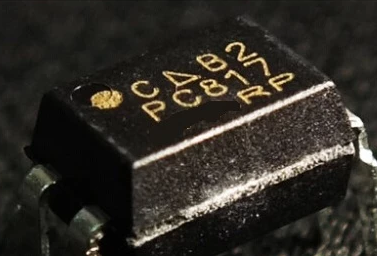

我用的是晶体管输出光耦PC817

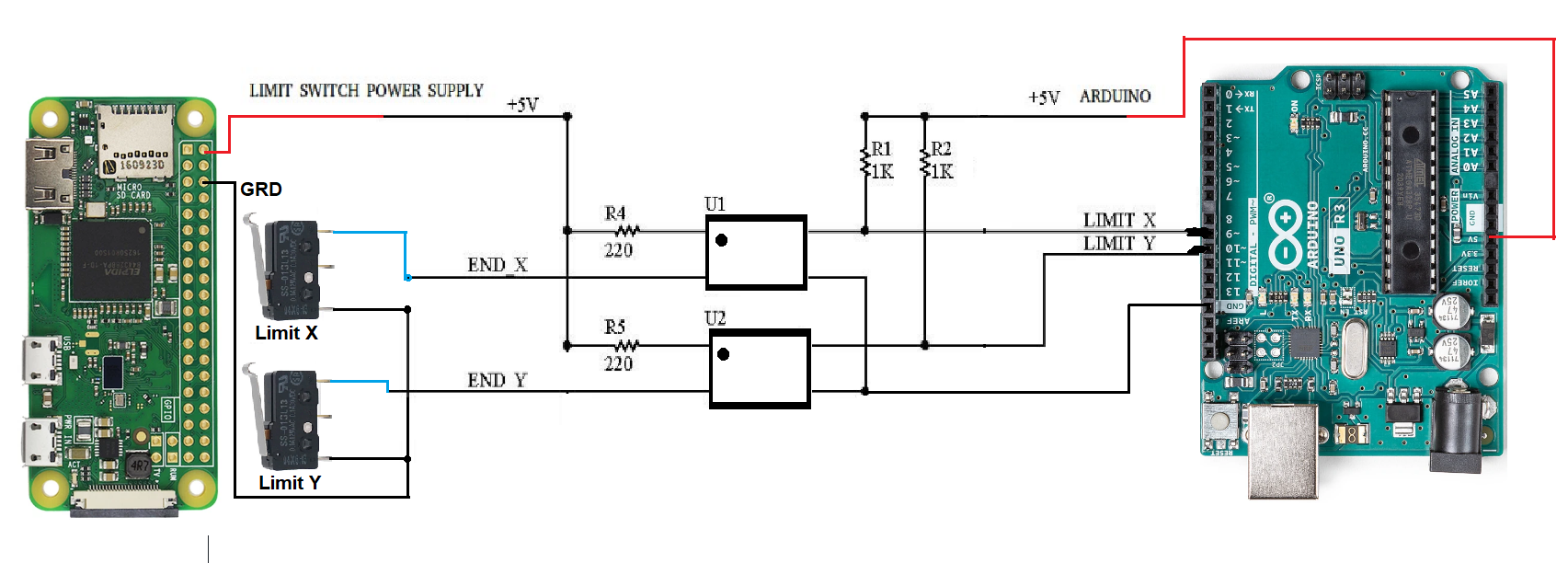

但是在我添加此处显示的接线之前它无法正常工作，所有这些都在噪音很大的情况下工作。但是现在没有检测到限位开关。

我的 NC 设置：

$0 = 10（步进脉冲时间，微秒）
$1 = 25（步进空闲延迟，毫秒）
$2 = 0（步进脉冲反转，掩码）
$3 = 0（步进方向反转，掩码）
$4 = 0（反转步进使能引脚，布尔值)
$5 = 1（反转限制引脚，布尔值）
$6 = 0（反转探针引脚，布尔值）
$10 = 1（状态报告选项，掩码）
$11 = 0.010（结点偏差，毫米）
$12 = 0.002（电弧公差，毫米）
$13 = 0（以英寸为单位报告，布尔值）
$20 = 0（启用软限制，布尔值）
$21 = 1（启用硬限制，布尔值）
$22 = 0（启用归位循环，布尔值）
$23 = 0（归位方向反转，掩码）
$24 = 25.000（归位定位进给率，毫米/分钟）
$25 = 500.000（归位搜索寻道率，毫米/分钟）
$26 = 250（归位开关去抖延迟，毫秒）
$27 = 1.000（归位开关拉离距离，毫米）

我做错了什么？
谢谢

编辑：
看起来电路变得打开而不是关闭，当将 led 添加到 Arduino 附近时，它只会在触发开关时打开。
实际上有时它会起作用，而大多数时候则不起作用。
