好的，非常感谢。
我能够反转 YZ 轴，因为只有那些被翻转了。而且我还设法使用 Candle 固件探测我的 PCB，但我在这里遇到了问题。当我探测它并应用高度图时，它会按比例缩小。我有 1.5 毫米厚的迹线，但我把它全部切掉了，它只有 0.8 毫米宽。此外，电阻器的标准切口（直径）与电阻器的引线本身一样大。有什么建议么？
谢谢

你能分享一些照片吗？
您使用的立铣刀、电路板的打印屏幕和结果照片？

你用什么来制作g代码？

您使用的铣床太大，刀具路径设置错误，原点零错误或只是 z 深度太多

行..

我正在使用 Eagle/EasyEDA 进行布局，然后使用 FlatCAM 将 gerber 导出为 g 代码，并使用 Candle 进行铣削。
钻头为 V 形 30° 铣刀。深度问题解决了，但是缩放仍然如此，就像我之前描述的那样。

毫米..

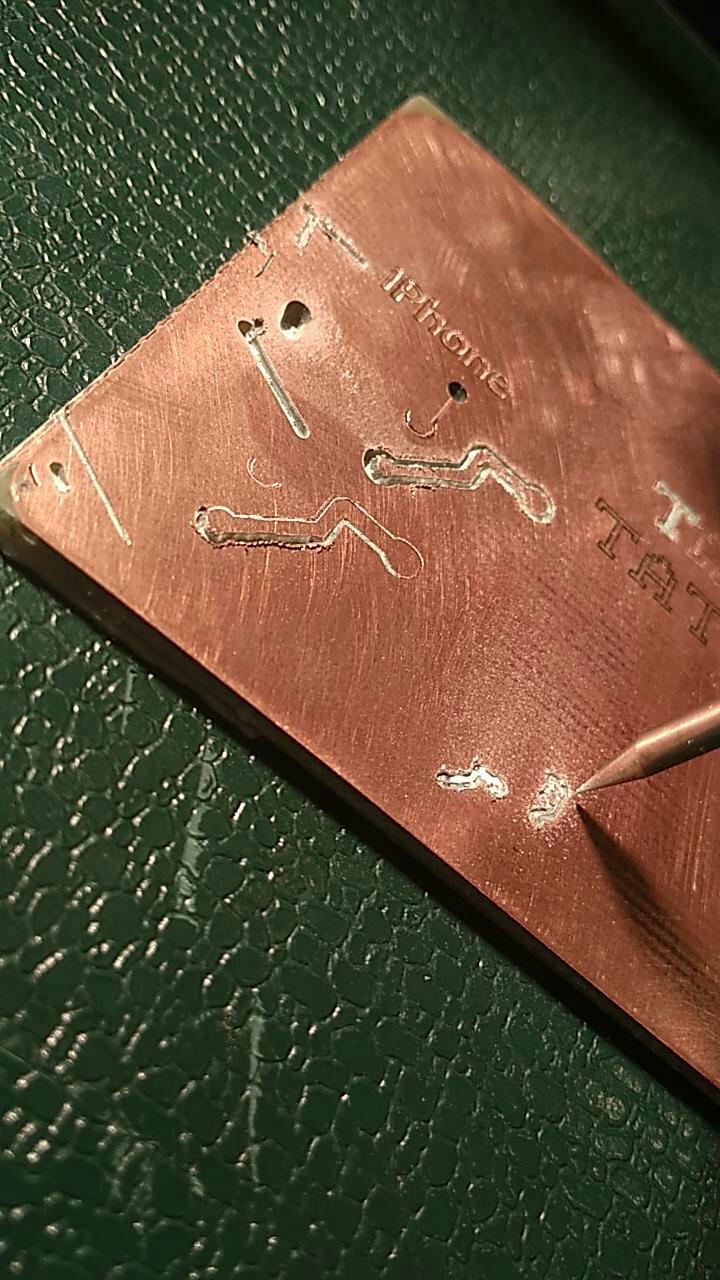

现在它完全疯了..我仍然遇到缩放问题，我对此非常生气。FlatCAM 和 Candle 都设置为 mm，但我仍然从原来的 51mm 得到了 13mm 的板……

如果您有缩放问题，那么您似乎没有正确的轴参数。即每毫米步数：100 美元 101 美元，深度问题大概是 102 美元缩放比例。

检查步进电机（您拥有的任何齿轮）和丝杠螺距的每转步数。确保将这些结合起来以给出在 GRBL 中设置的每毫米值的正确步长。您还需要考虑在步进驱动器中使用的是整步、半步还是微步模式。

例如，1.8 度电机（每转 200 步）和半步模式下的 5mm 螺距螺钉将提供 80 步/毫米。200*2/5

顺便说一句，通过杂乱的切割来判断，您的机器机械刚性不够，您的切割速度错误或工具钝了（或它们的任何组合）。

那很好..我在哪里可以得到这些参数？我从中国得到了我的 CNC，它的文档真的很差，如果是中文的话。我无法弄清楚任何事情，抱歉：/有什么建议吗？

自己解决。每转多少步；滚珠丝杠的螺距是多少？然后计算出每毫米的步数并更正您的 GRBL 参数。

试试 Grbl Wiki。
