报警模式下始终探测问题 #1418

博森贝

你好，

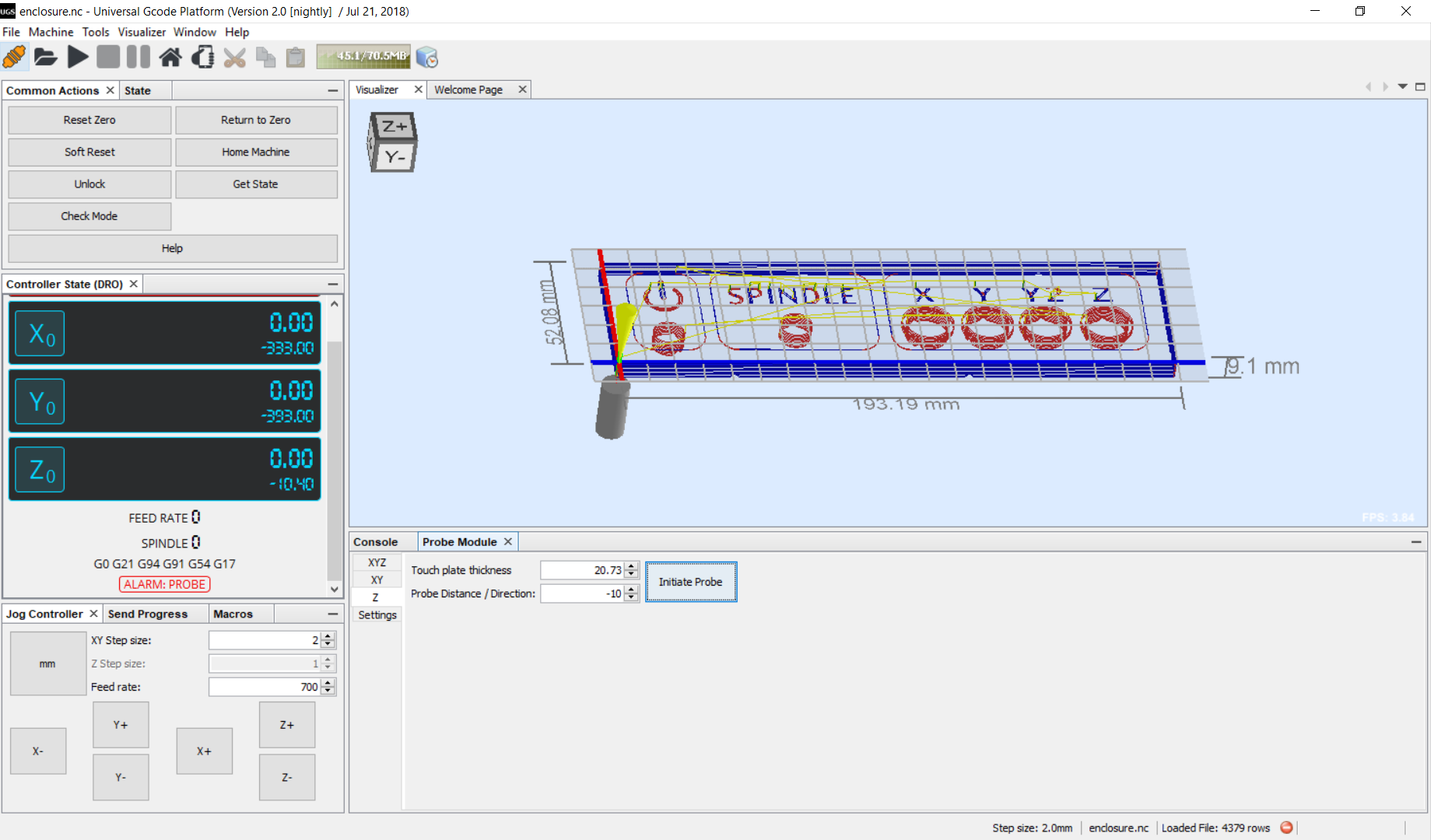

我现在尝试解决这个问题一天半。我设计了我自己的 CNC 机器，归位没问题。但是当我启动UGS时，它给了我一个ALARM:PROBE但我的探头没有探测也没有接触任何东西来关闭电路。

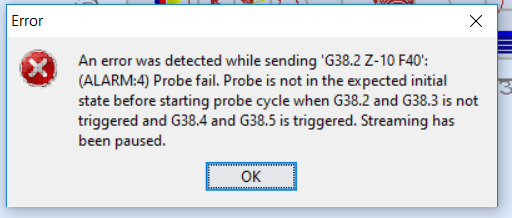

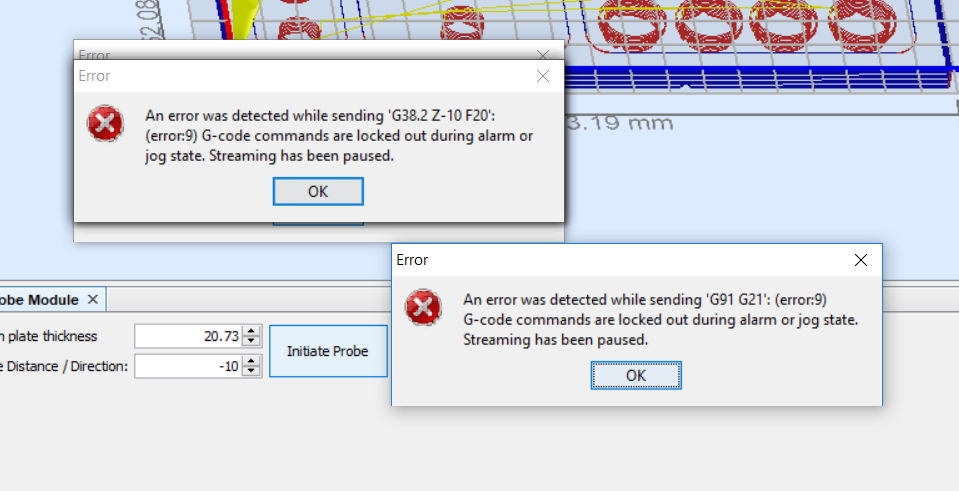

当我开始探测时（在归位、重新定位到我的工件并将轴置于 0 之后）我得到了一堆错误。

我尝试了不同版本的UGS，试图将探针倒置。不需要下拉电阻（我在几个论坛上读过它，但也许我弄错了？）。我遵循了本教程。

我使用 STM103（源代码）而不使用 Arduino 作为 grbl 的控制器。当我将探测针接地时，错误消失，我可以开始探测了。

当没有探针关闭电路时，探针引脚为高电平，反之亦然（这对于手册来说是正常的）

这是我的设置：

$0 = 64    (Step pulse time, microseconds)
$1 = 0    (Step idle delay, milliseconds)
$2 = 7    (Step pulse invert, mask)
$3 = 7    (Step direction invert, mask)
$4 = 0    (Invert step enable pin, boolean)
$5 = 0    (Invert limit pins, boolean)
$6 = 0    (Invert probe pin, boolean)
$10 = 0    (Status report options, mask)
$11 = 0.010    (Junction deviation, millimeters)
$12 = 0.002    (Arc tolerance, millimeters)
$13 = 0    (Report in inches, boolean)
$20 = 0    (Soft limits enable, boolean)
$21 = 1    (Hard limits enable, boolean)
$22 = 1    (Homing cycle enable, boolean)
$23 = 0    (Homing direction invert, mask)
$24 = 25.000    (Homing locate feed rate, mm/min)
$25 = 500.000    (Homing search seek rate, mm/min)
$26 = 250    (Homing switch debounce delay, milliseconds)
$27 = 4.000    (Homing switch pull-off distance, millimeters)
$30 = 10    (Maximum spindle speed, RPM)
$31 = 0    (Minimum spindle speed, RPM)
$32 = 0    (Laser-mode enable, boolean)
$100 = 640.000    (X-axis travel resolution, step/mm)
$101 = 640.000    (Y-axis travel resolution, step/mm)
$102 = 640.000    (Z-axis travel resolution, step/mm)
$110 = 600.000    (X-axis maximum rate, mm/min)
$111 = 600.000    (Y-axis maximum rate, mm/min)
$112 = 600.000    (Z-axis maximum rate, mm/min)
$120 = 40.000    (X-axis acceleration, mm/sec^2)
$121 = 40.000    (Y-axis acceleration, mm/sec^2)
$122 = 40.000    (Z-axis acceleration, mm/sec^2)
$130 = 250.000    (X-axis maximum travel, millimeters)
$131 = 150.000    (Y-axis maximum travel, millimeters)
$132 = 90.000    (Z-axis maximum travel, millimeters)

非常感谢，祝你有美好的一天。

博森贝

已关闭，因为我使用的是 Grbl 1.1

boesenbe已完成关闭 2018 年 7 月 26 日
