我得到的错误包括：- 警报：归位失败，错误未定义的进给率（当尝试使用控制器慢跑时） |
.png "完成构建，CNC 不工作：P 帮助 #1471"){kind=avatar}
|
尝试以 |
|
试过了，什么都没有 |
|
建立连接后你会看到什么？或者只输入“？” 并在此处发布回复。 |
.png "完成构建，CNC 不工作：P 帮助 #1471"){kind=avatar}
|
我认为 pul 和 dir 改变
|
|

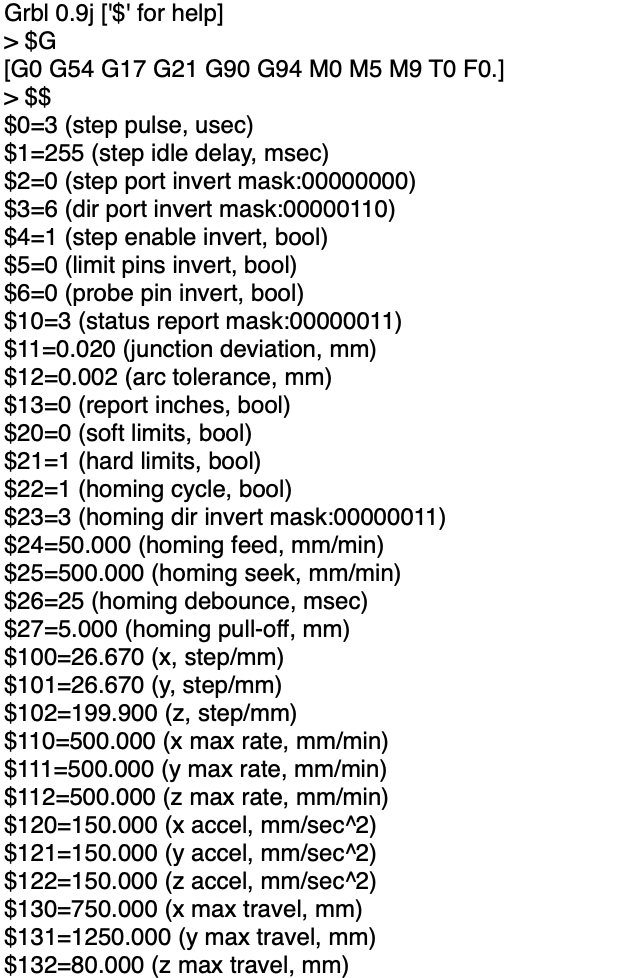

在建立连接时，我得到：- |
|
Dir puls wiring check 我的 WhatsApp 号码印度 +919786876586 我不会说英语。只聊天 WhatsApp
|
|
Checked and fixed DIR puls wiring (had them backwards) |
|
Is the grbl in idle state while you sending command. If it is in Alarm state, you will need to unlock it first. |
|
With assistance of manisaranbala (thank you!) I have rewired the control circuitry to the TB6600. I now have movement. I need to check that wiring again as the movement is only in the one direction. on all 3 axis (x,y and Z) so with for example G01 X-10 F100 it moves in one direction, but G01 x10 F100 still moves in the same direction. |
|
听起来您的步进电机接线可能不正确。 |
你好。
我刚刚完成了 Makerstore 大型 OX-CNC 的机械和电气构建。

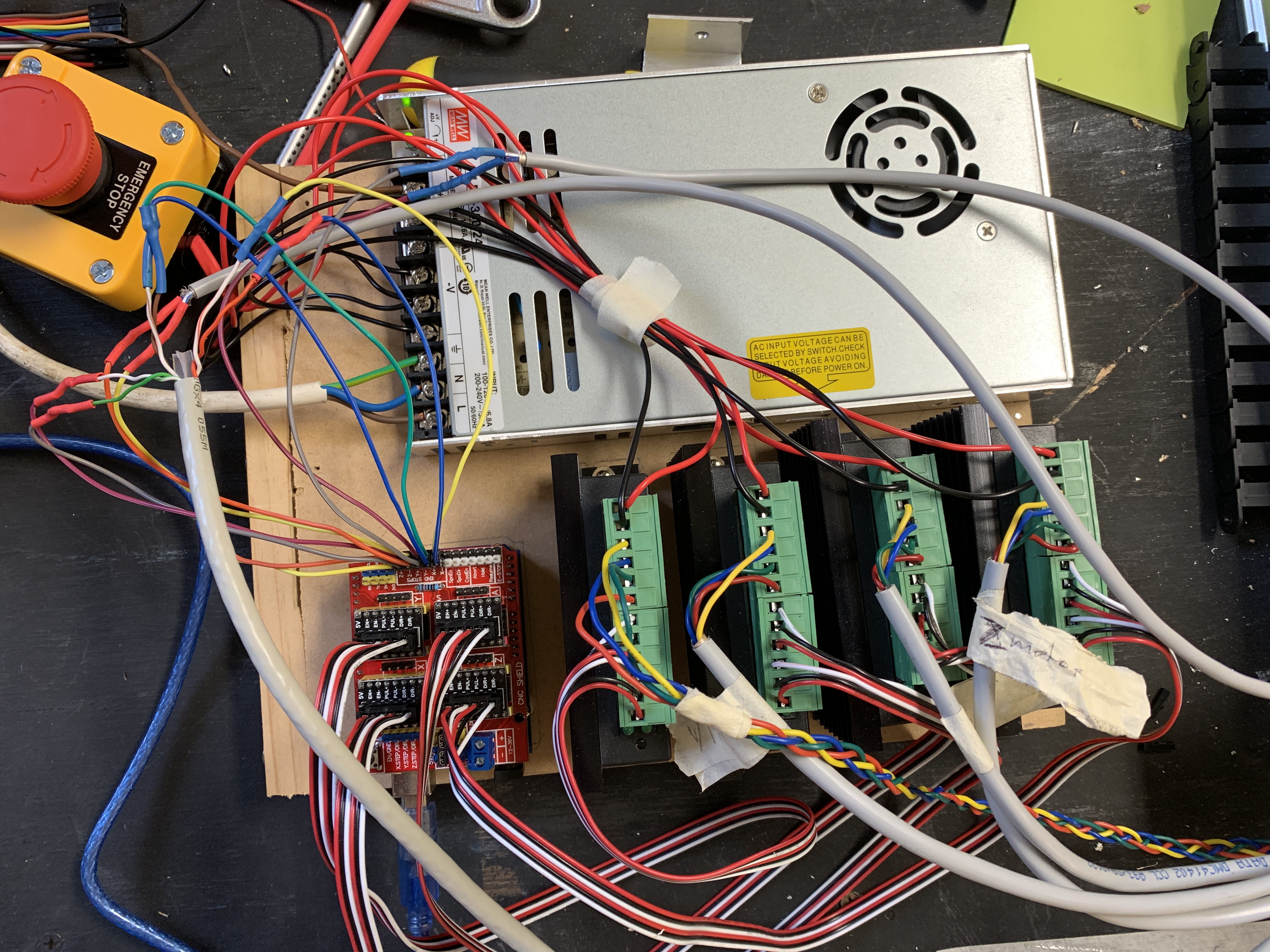

我们正在运行 arduino uno、GRBL0.0j、CNC shield v3.0 以及 TB6600 步进驱动器和从 CNC shield 到驱动器的适配器电缆。
我已经修改了配置以考虑到需要禁用主轴才能使用 CNC shield v3.0，并且我已经指定了 OX-CNC 设置。

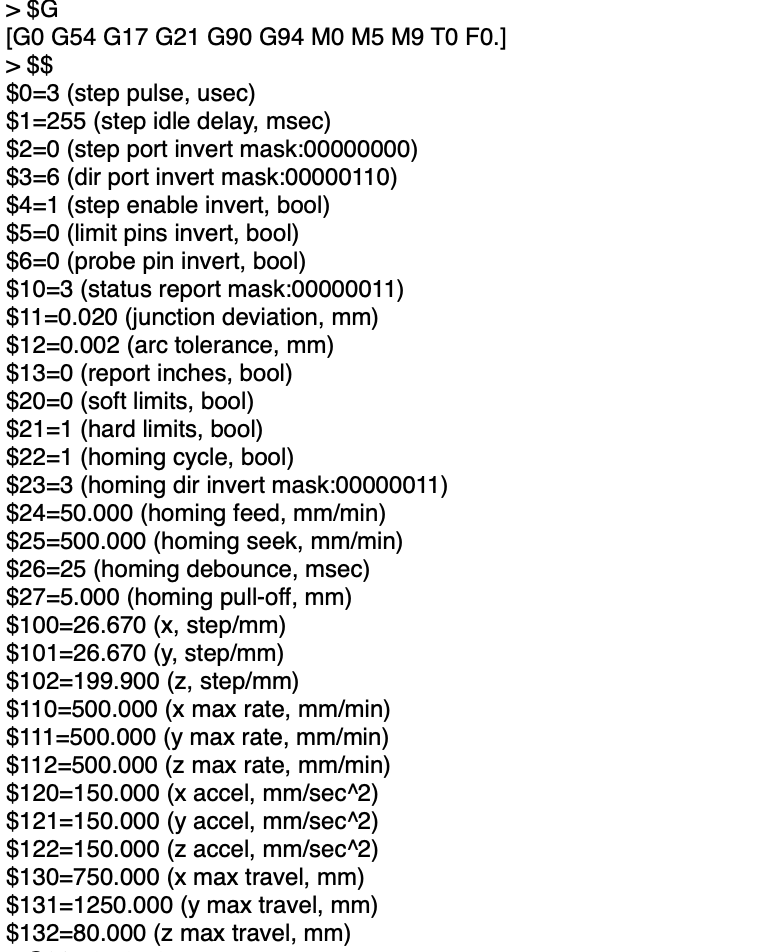

GRBL 可以上传到 Arduino。GRBL 控制器看到了 arduino，并显示了配置（见下文）我们在所有 3 个轴的每一端都有限位开关。不。我用万用表检查了所有到开关和连接器到步进驱动器的接线。
当我全部打开时，所有发生的事情就是步进电机锁定，并且我从 GRBL 返回错误。不能让它慢跑，不能让它回家……
我第一次为我的学校建造一个数控系统。
帮助！
